| สถานที่กำเนิด | ญี่ปุ่น |
| ชื่อแบรนด์ | FANUC |
| ได้รับการรับรอง | CE RoHS |
| หมายเลขรุ่น | A20B-3300-0638 |

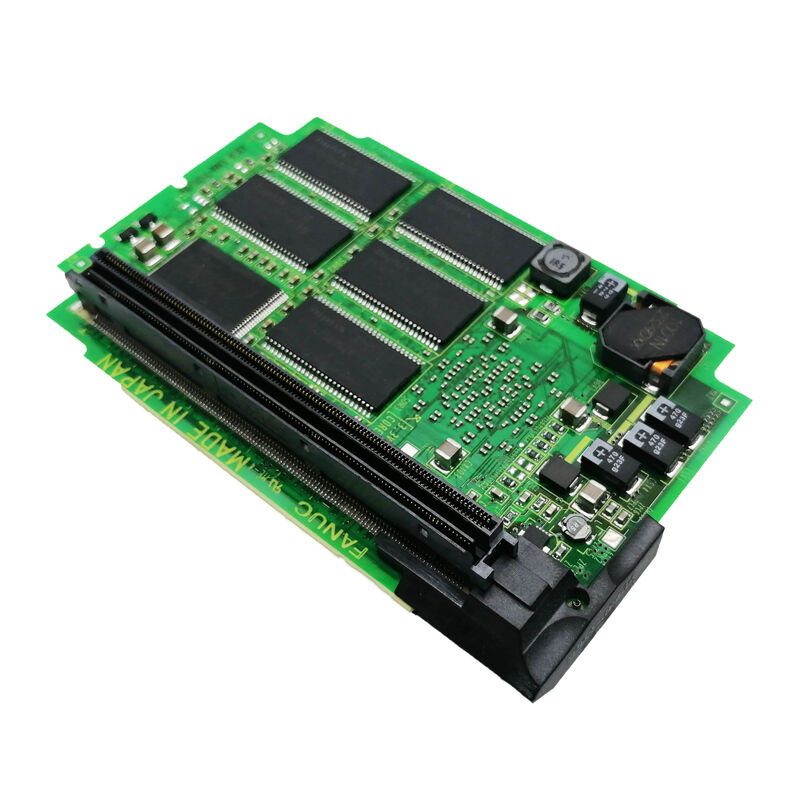

A20B-3300-0638 เสียบเข้ากับเมนบอร์ด Series 0i-D โดยตรง เป็นโมดูลที่ช่วยให้ 0i-D มีความอัจฉริยะของแกนเซอร์โว โดยจัดการการสื่อสาร FSSB ทั้งหมดไปยังเซอร์โวไดรฟ์ และประสานพารามิเตอร์ควบคุมปัจจุบันสำหรับแกนควบคุมทุกแกน
KFAS LLC ยืนยันว่า: "A20B-3300-0638 ใช้ในคู่มือการบำรุงรักษา Fanuc 0i-Model D (0i-TD, 0i-MD) B-64305EN"
0i-D คือ CNC FANUC 0i รุ่นที่สี่ ซึ่งเป็นแพลตฟอร์ม CNC ระดับกลางที่ใช้งานกันอย่างแพร่หลายที่สุดสำหรับเครื่องกลึงและศูนย์เครื่องจักรกลในการผลิตทั่วโลก ประสิทธิภาพของเซอร์โวส่งผลโดยตรงต่อคุณภาพของชิ้นส่วนและรอบเวลา ทำให้การ์ดแกนเป็นหนึ่งในบอร์ดที่มีความสำคัญมากที่สุดในกลุ่มฮาร์ดแวร์ CNC
| พารามิเตอร์ | ค่า |
|---|---|
| เข้ากันได้ | ซีรีส์ 0i-D (0i-TD, 0i-MD) |
| แกนสูงสุด | 4 |
| การควบคุมเซอร์โว | HRV3 / HRV2 |
| อินเทอร์เฟซ | สสส |
| คู่มือ | B-64305EN |
| ชุด | A20B-3300 |
การสนับสนุนของ A20B-3300-0638 สำหรับทั้ง HRV3 และ HRV2 นั้นมีความสำคัญ การควบคุม HRV (High Response Vector) กำหนดแบนด์วิธของลูปปัจจุบันของเซอร์โว:
HRV2:การวนซ้ำปัจจุบันได้รับการอัปเดตที่ช่วงเวลา 62.5μs — โหมดการตอบสนองสูงมาตรฐานที่แทนที่ HRV1 รุ่นก่อนหน้า ให้ความแข็งของเซอร์โวที่ยอดเยี่ยมสำหรับการใช้งานเครื่องจักรกลซีเอ็นซีส่วนใหญ่
HRV3:ลูปปัจจุบันอัปเดตที่ช่วง 31.25μs — ครึ่งหนึ่งของรอบเวลาของ HRV2 ซึ่งเพิ่มอัตราการอัปเดตลูปปัจจุบันเป็นสองเท่า สิ่งนี้จะเพิ่มความแข็งของเซอร์โวเพิ่มเติม ลดข้อผิดพลาดของตำแหน่งภายใต้แรงตัดแบบไดนามิก และปรับปรุงคุณภาพผิวสำเร็จที่อัตราป้อนสูง
สำหรับการใช้งานในการตัดเฉือนที่แม่นยำ — การกลึงที่มีความทนทานต่ำ การกัดแม่พิมพ์และแม่พิมพ์ด้วยความเร็วสูง — ความพร้อมใช้งานของ HRV3 บน A20B-3300-0638 ทำให้ 0i-D มีความสามารถด้านประสิทธิภาพของเซอร์โวซึ่งก่อนหน้านี้เกี่ยวข้องกับแพลตฟอร์ม CNC ระดับสูงกว่า
ข้อผิดพลาดของเซอร์โว CNC 0i-TD:เครื่องกลึง FANUC 0i-TD พัฒนาการแจ้งเตือนการสื่อสาร FSSB บนแกนตั้งแต่หนึ่งแกนขึ้นไป การ์ดแกน A20B-3300-0638 ถูกระบุว่าเป็นฟอลต์ การเปลี่ยนจะคืนค่าการสื่อสารเซอร์โว FSSB สำหรับช่องสัญญาณทั้งสี่แกน
การบำรุงรักษาการ์ดแกนศูนย์เครื่องจักร 0i-MD:เครื่องแมชชีนนิ่งเซ็นเตอร์ 0i-MD อยู่ระหว่างการบำรุงรักษาระบบควบคุม มีการเปลี่ยน A20B-3300-0638 เพื่อคืนการ์ดแกนให้อยู่ในสภาพที่ทราบว่าดี
คำถามที่ 1: A20B-3300-0638 เป็นข้อมูลเฉพาะสำหรับ 0i-D หรือเข้ากันได้กับ 0i-C หรือไม่
KFAS LLC ยืนยัน A20B-3300-0638 สำหรับคู่มือการบำรุงรักษา 0i-Model D (0i-TD, 0i-MD) B-64305EN 0i-D และ 0i-C ใช้ฮาร์ดแวร์ของเมนบอร์ดที่แตกต่างกัน ยืนยันจากเอกสารประกอบฮาร์ดแวร์ 0i-C ว่าระบุ 0638 สำหรับแอปพลิเคชัน 0i-C ก่อนสั่งซื้อแพลตฟอร์มนั้นหรือไม่
คำถามที่ 2: สัญญาณเตือนใดที่ระบุว่า A20B-3300-0638 ล้มเหลว
สัญญาณเตือนการสื่อสาร FSSB (SV0401, SV0446 และรหัสข้อผิดพลาด FSSB ที่เกี่ยวข้องในรายการสัญญาณเตือน 0i-D) ปรากฏบนหลายแกนพร้อมกัน — โดยเฉพาะอย่างยิ่งเมื่อเซอร์โวไดรฟ์และมอเตอร์ทดสอบอย่างถูกต้อง — ชี้ไปที่การ์ดแกนเป็นแหล่งความผิดปกติ สัญญาณเตือน FSSB แบบแกนเดียวอาจระบุถึงข้อบกพร่องด้านไดรฟ์ แทนที่จะเป็นการ์ดแกน
คำถามที่ 3: การเปลี่ยน A20B-3300-0638 จำเป็นต้องเปลี่ยนแปลงพารามิเตอร์เซอร์โวหรือไม่
ไม่ พารามิเตอร์เซอร์โวของ 0i-D (เกนของแกน, การตั้งค่าโหมด HRV, ประเภทมอเตอร์, ประเภทตัวเข้ารหัส) จะถูกจัดเก็บไว้ใน SRAM หลักของ CNC หลังจากติดตั้ง A20B-3300-0638 แล้ว CNC จะสร้างการสื่อสาร FSSB ขึ้นมาใหม่ และใช้พารามิเตอร์เซอร์โวที่มีอยู่กับแกนทั้งสี่โดยอัตโนมัติ
คำถามที่ 4: A20B-3300-0638 (การ์ดแกน A2) และ A20B-3300-0637 (การ์ดแกน A3) แตกต่างกันอย่างไร
JJ Automation ยืนยันว่า A20B-3300-0637 คือ Axis Card A3 ซึ่งจัดการฟังก์ชันการควบคุมแกนในคอนโทรลเลอร์ Series 0i และ Series 30i ประเภท A3 ให้บริการแพลตฟอร์มที่กว้างกว่าหรือมีความสามารถมากกว่าประเภท A2 A2 (0638) ได้รับการยืนยันโดยเฉพาะสำหรับ 0i-D (0i-TD/0i-MD) ตรวจสอบประเภทการ์ดที่ติดตั้งจากฉลาก — อย่าเปลี่ยน A3 เป็น A2 หรือกลับกันโดยไม่ตรวจสอบความเข้ากันได้ของฮาร์ดแวร์
