| สถานที่กำเนิด | ญี่ปุ่น |
| ชื่อแบรนด์ | FANUC |
| ได้รับการรับรอง | CE RoHS |
| หมายเลขรุ่น | A20B-3300-0635 |

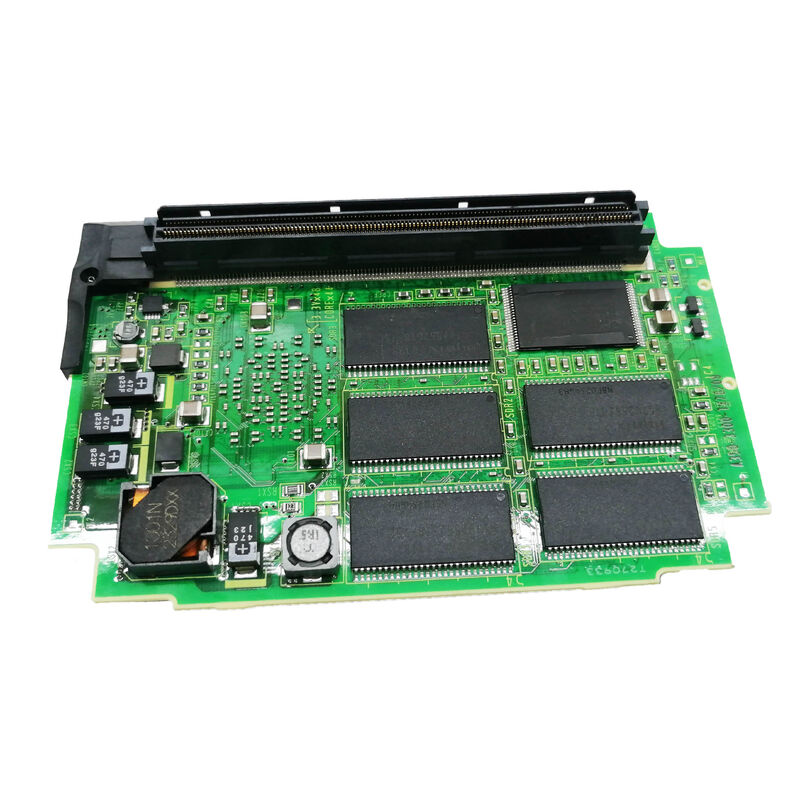

"Axis Card" ในสถาปัตยกรรม CNC ของ FANUC เป็นโมดูลพลั๊กอินที่ให้บริการสําหรับการเชื่อมต่อแกน servo ระหว่างบอร์ด CPU หลักของ CNC และเครื่องเสริมเสียง servo driveหรือโมดูลความจํา ✅ มันเป็นการ์ดโปรเซสเซอร์ที่มีความเชี่ยวชาญที่รับผิดชอบโดยเฉพาะอย่างยิ่งสําหรับการสื่อสารและการควบคุมแกน servo.
A20B-3300-0635 (Axis Card A1) ดําเนินหน้าที่หลักต่อไปนี้:
ผู้นําการสื่อสาร FSSBสร้างสัญญาณ FSSB ไฟเบอร์ออปติก (Fibre-optic Servo Serial Bus) ที่สั่งการเครื่องขยายการขับเคลื่อนเซอร์โวการ์ดนี้ส่งคําสั่งตําแหน่งไปยังการขับเคลื่อนแกนแต่ละและได้รับการตอบสนอง Encoder ✓ วงจรที่ปิดวงจรตําแหน่งสําหรับแกนที่ควบคุมทุก.
การประมวลผลสานงาน servo:คําสั่งตําแหน่งสําหรับแกนแต่ละแกนจะต้องคํานวณเทียบกับตําแหน่งปัจจุบันของ servo ภายในระบบพิกัดของ CNCการ์ดแกนรับมือการคํานวณที่แปลผลการแทรก CNC เป็นคําสั่งการขับขี่ต่อแกน.
อินเตอร์เฟซควบคุมกระแสไฟฟ้าดิจิตอล:ธรณีข้อมูล FSSB จากการ์ดแกนรวมไม่เพียงแต่คําสั่งตําแหน่ง แต่ยังมีข้อมูลปารามิเตอร์สําหรับวงจรควบคุมปัจจุบันของ servo driveและขั้นต่ําการป้องกันที่กําหนดพฤติกรรมไดนามิกของการขับเคลื่อน.
| ปริมาตร | มูลค่า |
|---|---|
| ประเภท | การ์ดแกน A1 |
| ซีรี่ย์ | A20B-3300 |
| อินเตอร์เฟซ | FSSB (fibre optic servo bus) |
| การใช้งาน | การควบคุมแกน CNC servo |
| ครอบครัว | A20B-3300-063x ระดับ Axis Card |
ระดับ A20B-3300-063x เป็นครอบครัวโมดูล Axis Card ที่กําหนดไว้ มีการตั้งชื่อหลายประเภท:
| คณะกรรมการ | ประเภท | ระเบียง |
|---|---|---|
| A20B-3300-0635 | A1 | FANUC CNC (ระบบฐาน) |
| A20B-3300-0638 | A2 | รายการ 0i-D (0i-TD, 0i-MD) |
| A20B-3300-0637 | A3 | ซีรี่ย์ 0i และ ซีรี่ย์ 30i |
การระบุชนิด "A1, A2, A3" หมายถึงระดับความสามารถที่แตกต่างกันหรือการตั้งค่าเฉพาะแพลตฟอร์มภายในครอบครัว Axis Card นี้A1 (0635) เป็นประเภทพื้นฐาน ✅ การตั้งค่ามาตรฐานที่ให้บริการความต้องการการควบคุมแกนเซอร์โวพื้นฐาน.
ความผิดพลาดการ์ดแกนบน FANUC CNC:CNC FANUC พัฒนาสัญญาณเตือนการสื่อสาร FSSB บนแกนเฉพาะ. การ์ดแกน A1 (A20B-3300-0635) ได้รับการระบุว่ามีความผิดพลาด. การเปลี่ยนฟื้นฟูการสื่อสาร FSSB servo
การบํารุงรักษาโมดูลควบคุมแกน CNC:ระบบ FANUC CNC ที่ได้รับการบํารุงรักษาอิเล็กทรอนิกส์ การ์ดแกนของมันถูกเปลี่ยน A20B-3300-0635 A1 แบบยืนยันจากฉลากของการ์ดที่ติดตั้ง
Q1: ความแตกต่างระหว่าง Axis Card A1 (A20B-3300-0635) และ Axis Card A2 (A20B-3300-0638) คืออะไร?
ประเภท A1 เป็นการตั้งค่าพื้นฐานของครอบครัวการ์ด Axis 063x ประเภท A2 (A20B-3300-0638) ได้รับการยืนยันสําหรับการใช้งานซีรีส์ 0i-D (0i-TD/0i-MD) ที่มีแกนสูงสุด 4 แกน, การควบคุม servo HRV3/HRV2.ประเภท A1 ให้บริการการตั้งค่าแพลตฟอร์มที่แตกต่างกัน ภายในสถาปัตยกรรมบัตรแกนเดียวกัน.
Q2: A20B-3300-0635 รองรับ servo axes จํานวนเท่าไหร่?
การนับแกนที่สนับสนุนโดย A20B-3300-0635 ขึ้นอยู่กับการตั้งค่าช่อง FSSB ที่เฉพาะเจาะจงของมันยืนยันจํานวนแกนจากคู่มือเครื่องมือ FANUC CNC ที่ใช้ได้สําหรับระบบเฉพาะเจาะจงที่ A20B-3300-0635 ติดตั้ง.
Q3: การเปลี่ยน A20B-3300-0635 ต้องการการใส่ปริมาตร servo ใหม่หรือไม่?
ไม่ ปารามิเตอร์ servo อยู่ในความทรงจําหลักของ CNC ไม่อยู่ในการ์ดแกน หลังจากติดตั้ง A20B-3300-0635 แทนCNC รีชาร์ดปารามิเตอร์ที่มีอยู่และตั้งค่าการสื่อสาร FSSB ด้วยการขับเคลื่อน servo ทั้งหมด- ตรวจสอบการตอบสนอง servo ปกติ ก่อนที่จะกลับไปผลิต
คําถามที่ 4: A20B-3300-0635 เป็นที่เข้ากันได้กับ HRV3 การควบคุม servo?
ยืนยันจากคู่มือการบํารุงรักษา FANUC ที่ใช้ได้ ว่าการ์ดแกนชนิด A1 รองรับ HRV3 หรือไม่ไม่ว่าชนิด A1 จะมีความสามารถ HRV3 ขึ้นอยู่กับรายละเอียดเครื่องมือเฉพาะเจาะจงของมัน.
Q5: ผมยืนยัน A20B-3300-0635 เป็นการ์ดแกนที่ถูกต้องสําหรับ CNC ของผมอย่างไร?
อ่านหมายเลขชิ้นส่วนจากสัญลักษณ์ของบัตรที่ติดตั้ง หากมันอ่าน A20B-3300-0635 นี่คือการแทนที่ที่ยืนยันอ้างอิงข้ามกับตารางอะไหล่ในคู่มือการบํารุงรักษา FANUC CNC ที่ใช้.
