FANUC A20B-3300-0601

CPU Brain ของระบบ 16iB และ 18iB 32MB SDRAM

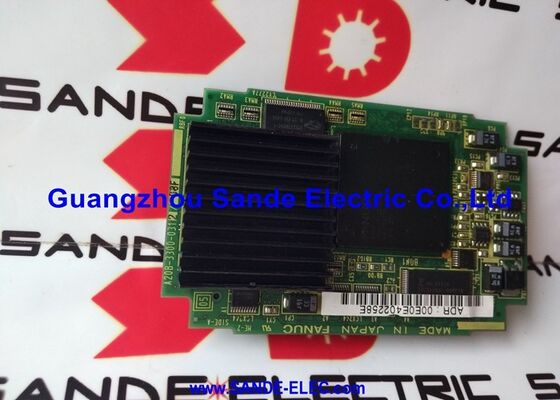

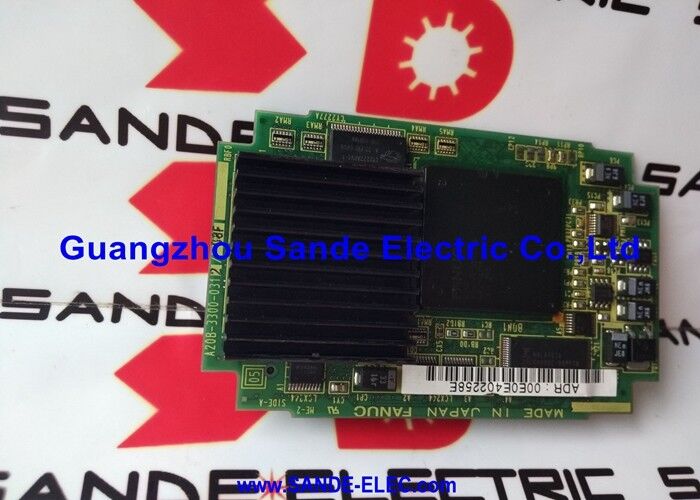

A20B-3300-0601 เป็นการ์ดพล็อกอิน CPU โมดูลสําหรับ FANUC's Series 16iB และ 18iB CNC controller มันมีขนาด 32MB SDRAM และเข้ากับ motherboard CPU ของหน่วยควบคุมที่มันให้โปรเซสเซอร์และความจําการทํางานที่ CNC วิ่งจาก. การดําเนินการวงจร CNC ทั้งหมด, การแทรกแซง, การผลิตคําสั่ง servo, การจัดการ HMI, และการประมวลผลงานเบื้องหลังทํางานผ่านโมดูลนี้

โมดูล CPU ของซีรีส์ A20B-3300 มีความแตกต่างด้วยความจุของ SDRAM หรือ DRAM. ตัวแปร -0600 ให้ 16MB; -0601 ให้ 32MB SDRAM.การตั้งค่า 32MB ได้กําหนดไว้สําหรับการใช้งานที่ต้องการมากที่สุด 16iB และ 18iB ✓ ระบบหลายแกนสภาพแวดล้อมโปรแกรมที่ซับซ้อน หรือการตั้งค่าที่ความจําในการทํางานเพิ่มเติมรองรับฟังก์ชัน CNC ที่ซับซ้อนมากขึ้นและโปรแกรมตัวเลือก

โมดูลเป็นพล็อกอินการ์ด แทนที่จะเป็นบอร์ดที่อยู่ลําพัง ̇ มันเชื่อมต่อกับบอร์ดแม่ CPU หลักผ่านตัวเชื่อมขอบของมัน โดยใช้ตําแหน่งสล็อตที่กําหนดไว้บนบอร์ดนั้นบอร์ดหลักของ CPU ให้พลังงานและระบบเชื่อมต่อ; A20B-3300-0601 ให้แกนการประมวลผลและ SDRAM ของมัน

ข้อจํากัดหลัก

-0600 vs -0601 ความจดจํากําหนดตัวแปร

ตัวแปรสองตัวนี้ไม่สามารถแลกเปลี่ยนได้ โดยไม่ยืนยันความต้องการความจําของระบบ CNC การเปลี่ยนต้องตรงกับความจุและประเภทความจําของตัวแปรที่ติดตั้งการติดตั้งโมดูล 16MB ที่ต้องการ 32MB อาจทําให้เกิดความล้มเหลวในการ boot หรือการขาดความพร้อมของฟังก์ชัน หากซอฟต์แวร์ CNC ต้องการการตั้งค่าความจําขนาดใหญ่.

หมายเหตุการแทนที่ DATA FROM/SRAM ไม่เปลี่ยนแปลง

เครื่อง A20B-3300-0601 มีความจําทํางาน SDRAM ∙ ความจําทํางานที่ไม่ค่อยจะเคลื่อนไหว ข้อมูลโปรแกรม, ปริมาตร และซอฟต์แวร์ระบบของ CNC ถูกเก็บไว้ในโมดูล FROM/SRAM (โดยทั่วไป A20B-3900-0xxx ซีรีส์)ไม่ใช่ในบัตร CPU นี้. การเปลี่ยนโมดูล CPU ไม่เปลี่ยนแปลงข้อมูลโปรแกรมหรือปารามิเตอร์ที่เก็บไว้. CNC เติมข้อมูลเวลาทํางานจาก FROM / SRAM ลงใน SDRAM ของโมดูล CPU ทุกครั้งที่เปิดการสํารองปัจจุบันของข้อมูล CNC ทั้งหมดยังคงแนะนําก่อนการเปลี่ยน PCB, แต่ความเสี่ยงของการสูญเสียข้อมูลจากการเปลี่ยน CPU module เท่านั้นก็ต่ํากว่าสําหรับ FROM/SRAM module

FAQ

Q1: ความแตกต่างทางการทํางานระหว่าง A20B-3300-0600 (16MB) และ A20B-3300-0601 (32MB) คืออะไร?

ทั้งคู่เป็นโมดูล CPU สําหรับ 16iB และ 18iB. SDRAM ขนาด 32MB ใน -0601 ให้ความจําในการทํางานมากขึ้นสําหรับสภาพแวดล้อมการดําเนินการที่ทํางานของ CNCโปรแกรมขนาดใหญ่, หรือฟังก์ชันทางเลือกที่ต้องการพื้นที่ความจําในเวลาทํางานเพิ่มเติม การตั้งค่าฮาร์ดแวร์ของระบบ CNC ที่ติดตั้งกําหนดให้เลือกตัวแปรที่ต้องการการแทน -0600 ในกรณีที่ -0601 ต้องการ อาจทําให้มีฟังก์ชันจํากัดหรือเกิดความผิดพลาดในการ boot.

Q2: A20B-3300-0601 จะเก็บปารามิเตอร์หรือโปรแกรม CNC ไหม?

ไม่ SDRAM เป็นความผันผวน DATA ทั้งหมดจะสูญเสียเมื่อปิดไฟ ปารามิเตอร์ CNC โปรแกรมและซอฟต์แวร์ระบบถูกเก็บไว้ใน FROM และ SRAM ที่ใช้แบตเตอรี่ (มักจะอยู่ในโมดูล A20B-3900-xxxx ที่แยกกัน). โมดูล CPU เติมข้อมูลจากโมดูล FROM/SRAM ลงใน SDRAM ของมันทุกครั้งที่เริ่มต้น การเปลี่ยนโมดูล CPU ไม่เปลี่ยนแปลงการตั้งค่าข้อมูลที่เก็บไว้ของ CNC

Q3: CNC boot แต่แสดงสัญญาณเตือนความผิดความจํา A20B-3300-0601 เป็นสาเหตุที่น่าจะเป็น?

การล้มเหลวของโมดูล SDRAM สามารถผลิตสัญญาณเตือนความผิดพลาดในความจําในตอนเริ่มต้นความผิดพลาดในความทรงจําในการ boot ยังเกิดขึ้นจากแบตเตอรี่สํารอง SRAM ที่หมด (ที่ส่งผลต่อ FROM / SRAM, ไม่ใช่การ์ดนี้) หรือข้อมูล FROM ที่เสียหาย การแยกตามรหัสเตือน: เตือนที่ชี้ให้เห็น DRAM หรือความผิดพลาดในความจําทํางานชี้ให้เห็นโมดูลนี้; เตือน SRAM หรือ FROM ชี้ให้เห็นโมดูล FROM / SRAM

Q4: CNC ต้องตั้งค่าหลังจาก A20B-3300-0601 ถูกเปลี่ยน?

หากเปลี่ยน CPU module เท่านั้น และ module FROM/SRAM ยังคงไม่เสียสภาพ ปารามิเตอร์ CNC และโหลดโปรแกรมจาก FROM/SRAM ตามปกติCNC ควรดําเนินการใหม่สถานะการตั้งค่าของมันที่ต่อมาแรง. ยืนยันว่า ปริมาตรและฟังก์ชันทั้งหมดยังคงไม่เสียหาย โดยการตรวจสอบหน้าปริมาตร CNC และตรวจสอบ I / O และการทํางานของไดรฟ์ ก่อนที่จะกลับไปผลิต

Q5: A20B-3300-0601 มาจากไหน?

ผ่าน FANUC 16iB / 18iB CNC อะไหล่ หลังตลาด ราคากร PCB FANUC i-series, ผู้เชี่ยวชาญด้านการซ่อมแซม CNC และผู้จําหน่ายที่ผ่านการทดสอบยืนยัน A20B-3300-0601 (32MB SDRAM) จากฉลากของโมดูลที่ติดตั้งA20B-3300-0600 (16MB) ไม่สามารถแทนที่โดยตรงได้ โดยไม่ยืนยันความจําของระบบ CNC
