| สถานที่กำเนิด | ญี่ปุ่น |
| ชื่อแบรนด์ | FANUC |
| ได้รับการรับรอง | CE RoHS |
| หมายเลขรุ่น | A20B-3300-0600 |
คอนโทรลเลอร์ CNC FANUC ซีรีส์ 16i-B และ 18i-B เป็นตัวแทนของการแก้ไขฮาร์ดแวร์รุ่น B ของ CNC i-ซีรีส์ ระดับกลางถึงสูงของ FANUC ระบบเหล่านี้จ่ายกำลังให้กับแมชชีนนิ่งเซ็นเตอร์ที่ซับซ้อน (16i-B) และเครื่องกลึง (18i-B) ซึ่งต้องใช้แกนมากขึ้น การควบคุมเซอร์โวขั้นสูงยิ่งขึ้น และตัวเลือก CNC มากกว่าที่ 0i-B ระดับประหยัดสามารถรองรับได้

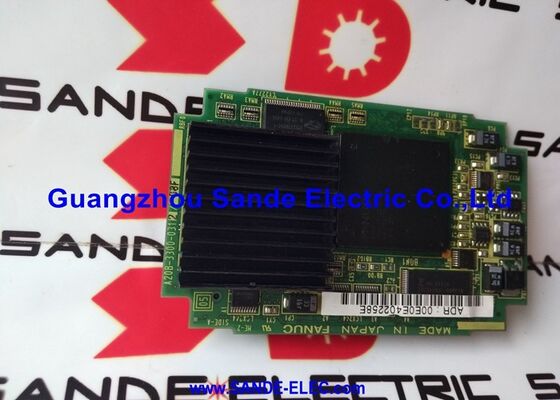

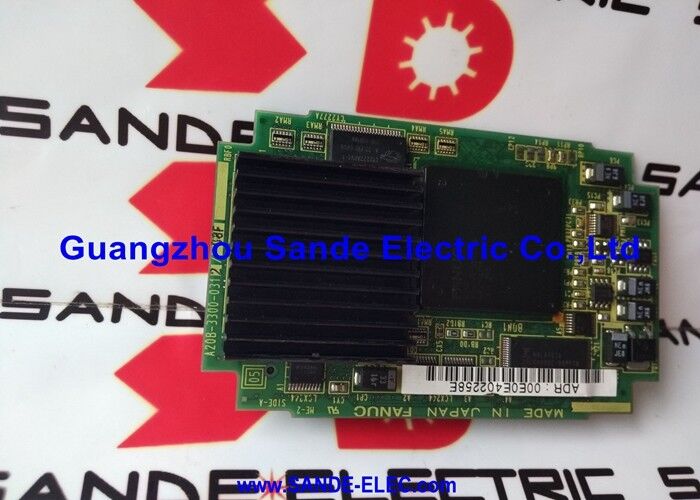

A20B-3300-0600 คือการ์ดโปรเซสเซอร์ Pentium MMX สำหรับตัวควบคุมเหล่านี้ ซึ่งเป็น "สมอง" ของ 16i-B/18i-B ที่รันซอฟต์แวร์ควบคุม CNC ทั้งหมดจากหน่วยความจำทำงาน SDRAM ขนาด 16MB
| พารามิเตอร์ | ค่า |
|---|---|
| เข้ากันได้ | ซีรีส์ 16i-B (F16iB), ซีรีส์ 18i-B (F18iB) |
| โปรเซสเซอร์ | อินเทล เพนเทียม เอ็มเอ็มเอ็กซ์ |
| หน่วยความจำ | SDRAM ขนาด 16MB |
| พิมพ์ | การ์ด CPU แบบปลั๊กอิน |
| ชุด | A20B-3300 |
ช่วง 060x คือตระกูลโมดูล CPU Pentium MMX สำหรับแพลตฟอร์ม CNC รุ่น iB:
| กระดาน | แพลตฟอร์ม | โปรเซสเซอร์ | หน่วยความจำ |
|---|---|---|---|
| A20B-3300-0600 | 16i-B, 18i-B | เพนเทียม เอ็มเอ็มเอ็กซ์ | 16MB |
| A20B-3300-0602 | 21i-B | เพนเทียม เอ็มเอ็มเอ็กซ์ | 16MB |
| A20B-3300-0603 | 21i-B | เพนเทียม เอ็มเอ็มเอ็กซ์ | 32MB |
0600 เป็นรุ่นเฉพาะ 16i-B/18i-B — แตกต่างจาก 0602/0603 ที่รองรับ 21i-B แม้ว่าทั้งหมดจะใช้โปรเซสเซอร์ Pentium MMX ตัวเดียวกัน แต่บอร์ดทั้งสามตัวก็ใช้ซ็อคเก็ตเมนบอร์ด CNC ที่แตกต่างกันและไม่สามารถใช้แทนกันได้
การกำหนด "CPU SDRAM 16MB" ในรายละเอียดสินค้าระบุเทคโนโลยีหน่วยความจำว่าเป็น SDRAM โดยเฉพาะ DRAM มาตรฐานใช้อินเทอร์เฟซแบบอะซิงโครนัส — จังหวะการถ่ายโอนข้อมูลไม่ขึ้นอยู่กับนาฬิกาของโปรเซสเซอร์ โดยต้องมีสถานะรอระหว่างการเข้าถึงหน่วยความจำ
SDRAM กำจัดสถานะรอเหล่านี้โดยการซิงโครไนซ์การทำงานของหน่วยความจำทั้งหมดกับนาฬิกาของระบบ เมื่อ CNC ร้องขอข้อมูลจาก SDRAM การเข้าถึงครั้งแรกต้องใช้เวลาสองสามรอบสัญญาณนาฬิกา แต่การเข้าถึงในภายหลังในแถวเดียวกันจะได้แบนด์วิธบัสสูงสุดโดยไม่มีสถานะรอเพิ่มเติม สำหรับซอฟต์แวร์ CNC ที่เข้าถึงหน่วยความจำในรูปแบบตามลำดับ — การรันโปรแกรมแบบบล็อกต่อบล็อก การโพล I/O ตามลำดับ การสแกนแลดเดอร์ PMC — โหมดถ่ายภาพต่อเนื่องของ SDRAM มอบความได้เปรียบด้านประสิทธิภาพที่สม่ำเสมอ
ข้อผิดพลาดของโมดูล CPU CNC 16i-B:เครื่องแมชชีนนิ่งเซ็นเตอร์ FANUC 16i-B พัฒนาความล้มเหลวระดับ CPU — CNC ไม่สามารถเริ่มต้นหรือสร้างการแจ้งเตือนที่เกี่ยวข้องกับ CPU A20B-3300-0600 ถูกระบุว่าเป็นข้อบกพร่อง การเปลี่ยนจะคืนค่าโปรเซสเซอร์และหน่วยความจำการทำงาน 16MB
การอัพเกรดโปรเซสเซอร์ศูนย์กลึง 18i-B:เครื่องกลึง A Series 18i-B ได้รับการอัปเกรดจากโมดูล Pentium มาตรฐานเป็นโมดูล A20B-3300-0600 Pentium MMX ประสิทธิภาพของแคชและ SDRAM ที่ปรับปรุงใหม่ช่วยลดเวลาการประมวลผลบล็อกสำหรับโปรแกรมการกลึงหลายแกนที่ซับซ้อน
คำถามที่ 1: A20B-3300-0311 (Pentium มาตรฐาน) และ A20B-3300-0600 (Pentium MMX) สำหรับ 16i-B/18i-B แตกต่างกันอย่างไร
A20B-3300-0311 ใช้โปรเซสเซอร์ Intel Pentium มาตรฐาน A20B-3300-0600 ใช้ Intel Pentium MMX — พร้อมแคช L1 สองเท่า, หน่วยความจำ SDRAM (เทียบกับ DRAM), การทำนายสาขาที่ได้รับการปรับปรุง และชุดคำสั่ง MMX Pentium MMX มอบประสิทธิภาพที่ดีกว่าบนเวิร์กโหลดที่ใช้แคชสูง เช่น การประมวลผล CNC look-ahead และการดำเนินการ PMC ทั้งสองรองรับซีรีส์ 16i-B/18i-B
คำถามที่ 2: A20B-3300-0600 สามารถใช้แทน A20B-3300-0602 (โมดูล 21i-B Pentium MMX) ได้หรือไม่
ไม่ แม้ว่าทั้งคู่จะใช้ Pentium MMX พร้อม DRAM ขนาด 16MB แต่ A20B-3300-0600 มีไว้สำหรับ 16i-B/18i-B และ A20B-3300-0602 มีไว้สำหรับ 21i-B การกำหนดค่าซ็อกเก็ตเมนบอร์ดเฉพาะแพลตฟอร์มและการกำหนดสัญญาณทำให้ไม่สามารถใช้แทนกันได้
คำถามที่ 3: การเปลี่ยน A20B-3300-0600 ส่งผลต่อพารามิเตอร์หรือโปรแกรม CNC หรือไม่
ไม่ พารามิเตอร์และโปรแกรม CNC อยู่ในโมดูล SRAM และ FROM การเปลี่ยนการ์ด CPU จะไม่ส่งผลต่อข้อมูลที่เก็บไว้ หลังจากประกอบชิ้นส่วนทดแทนแล้ว CNC จะบูตจาก FROM และอ่านพารามิเตอร์จาก SRAM
คำถามที่ 4: A20B-3300-0600 มี FROM และ SRAM ด้วยหรือแยกกัน
A20B-3300-0600 ประกอบด้วยโปรเซสเซอร์และหน่วยความจำการทำงาน SDRAM ขนาด 16MB FROM (ที่เก็บข้อมูลซอฟต์แวร์ระบบแบบไม่ลบเลือน) และ SRAM (พารามิเตอร์ที่สำรองด้วยแบตเตอรี่/ที่จัดเก็บโปรแกรม) อยู่ในโมดูลหน่วยความจำแยกต่างหากที่เสียบเข้ากับตำแหน่งบนหรือใกล้กับเมนบอร์ด - ไม่ได้รวมอยู่ในการ์ด CPU สถาปัตยกรรมหน่วยความจำแบบโมดูลาร์นี้ได้รับการยืนยันโดย CNC-Shopping สำหรับแพลตฟอร์ม 16i-B/18i-B
