| สถานที่กำเนิด | ญี่ปุ่น |
| ชื่อแบรนด์ | FANUC |
| ได้รับการรับรอง | CE RoHS |
| หมายเลขรุ่น | A20B-3300-0551 |

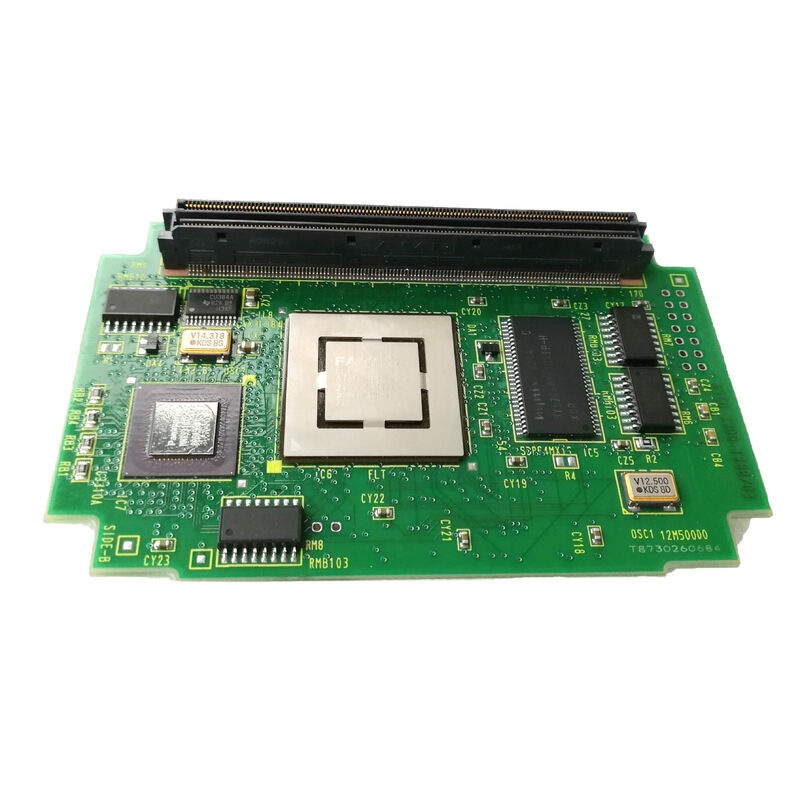

A20B-3300-0551 ไม่ใช้อุปกรณ์ทั่วไป CPU โมดูลโมดูล Graphic User Interfaceมุ่งเน้นในการประมวลผลจอและฟังก์ชันอินเตอร์เฟซกราฟิก ขณะที่โมดูล CPU หลักของ CNC รับมือการแทรกโปรแกรม การควบคุมแกน และการประสานงานของระบบโมดูล GUI รับผิดชอบต่ออินเตอร์เฟซภาพของผู้ใช้งาน.
การแยกทางการทํางานนี้ให้ประโยชน์ทางสถาปัตยกรรมที่สําคัญ:ประสบการณ์การแสดงของผู้ใช้งานยังคงเรียบร้อยและตอบสนอง แม้ว่า CPU CNC หลักจะติดหนักกับการคํานวณหลายแกนที่ซับซ้อนแต่ละโปรเซสเซอร์จัดการโดเมนของตัวเองโดยไม่แข่งขันเวลาในการประมวลผล
| ปริมาตร | มูลค่า |
|---|---|
| ประเภทโมดูล | GUI (Graphic User Interface) |
| ความจํา | 128MB DRAM |
| ปัจจัยรูปแบบ | โมดูลพล็อกอิน |
| ซีรี่ย์ | A20B-3300 |
The A20B-3300 series contains both general CPU modules (like the A20B-3300-0293 486 module and A20B-3300-0312 Pentium module described in this series) and specialised functional modules like the A20B-3300-0551.
ความสัมพันธ์ภายในระบบ CNC:
โมดูล CPU หลัก:การดําเนินงานโปรแกรม การสับสนการเคลื่อนไหว ระดับ PMC การสื่อสาร servo การประสานงานระบบ
โมดูล GUI (A20B-3300-0551):การแสดงภาพ, อินเตอร์เฟซผู้ใช้งาน, การตอบสนองแบบกราฟฟิก, แอพพลิเคชั่นหน้าที่ PC
ทั้งคู่เชื่อมต่อกับบอร์ดหลักเดียวกัน แต่ให้บริการโดเมนการประมวลผลที่อิสระ ความผิดพลาดในโมดูล GUI สามารถขัดขวางการแสดงตัวผู้ประกอบการขณะที่ CNC ยังคงการแปรรูปและตรงกันข้าม
ความผิดพลาดของโมดูล GUI บน CNC กับฟังก์ชัน PC:FANUC CNC ที่มีฟังก์ชัน PC พัฒนาปัญหาในการแสดงภาพ อินเตอร์เฟซกราฟิกจะช้า, การแสดงเส้นทางเครื่องมือจะล้มเหลว, หรือฟังก์ชัน PC ล้มเหลว. CNC ยังคงการแปรรูปปกติโมดูล GUI A20B-3300-0551 ได้รับการระบุว่าเป็นความผิดพลาดการเปลี่ยนคืนการทํางานของจอและ PC
การปรับปรุงจอ CNC:คุณภาพการแสดงภาพของระบบ FANUC CNC ได้ลดลงในช่วงหลายปีของการใช้งาน โมดูล A20B-3300-0551 GUI ถูกเปลี่ยนเป็นส่วนหนึ่งของการอัพเดทระบบการแสดงภาพ
Q1: ระบบ CNC ไหนใช้โมดูล A20B-3300-0551 GUI?
The A20B-3300-0551's 128MB DRAM capacity and "GUI Module" designation indicate a high-performance display-focused configuration — consistent with FANUC i-B generation CNC systems with PC function or high-resolution display options. ยืนยันรุ่น CNC ที่ใช้ได้จากเอกสารฮาร์ดแวร์ของบอร์ดหลักโฮสต์
Q2: การเปลี่ยน A20B-3300-0551 มีผลกระทบต่อปารามิเตอร์ CNC หรือโปรแกรมชิ้นส่วนหรือไม่?
ไม่ ปารามิเตอร์ CNC และโปรแกรมชิ้นส่วนอยู่ใน SRAM และ FROM โมดูลความจําบนบอร์ดหลัก ไม่อยู่ในโมดูล GUI การเปลี่ยน A20B-3300-0551 ไม่ส่งผลต่อค่าที่เก็บไว้เหล่านี้หลังจากติดตั้งเครื่องสํารองการทํางานของ CNC ไม่เคยได้รับผลกระทบจากความผิดพลาดของโมดูล GUI
Q3: เกิดอะไรขึ้นถ้าโมดูล A20B-3300-0551 GUI ล้มเหลวในขณะที่ CNC กําลังทํางานโปรแกรม?
หากโมดูล GUI ประสบความผิดพลาดระหว่างการผลิต หน้าที่การแปรรูปของ CNC จะดําเนินการต่อไป หลัก CPU, แกน servo, และ PMC ไม่ได้รับผลกระทบทําให้ไม่สามารถติดตามโปรแกรมหรือปฏิสัมพันธ์กับ CNC จากแพนเลนผู้ประกอบการเครื่องควรหยุดอย่างปลอดภัยในโอกาสแรกที่จะเปลี่ยนโมดูลที่บกพร่อง
คําถามที่ 4: 128MB เพียงพอสําหรับการใช้งานของ PC ในยุคใหม่หรือไม่?
DRAM ขนาด 128MB ใน A20B-3300-0551 มีความอุดมสมบูรณ์สําหรับฟังก์ชัน PC ของรุ่น FANUC i-B สําหรับแอพพลิเคชั่น PC ที่ถูกออกแบบและมีคุณสมบัติสําหรับรุ่น CNC นี้ 128MB ให้ความจําที่เพียงพอ Running modern PC software not qualified for this FANUC CNC generation is not recommended regardless of available memory — use only FANUC-qualified and machine-builder-qualified software for the PC function.
