| สถานที่กำเนิด | ญี่ปุ่น |
| ชื่อแบรนด์ | FANUC |
| ได้รับการรับรอง | CE RoHS |
| หมายเลขรุ่น | A20B-3300-0478 |
ซีรีส์ 30i/31i/32i คือแพลตฟอร์ม CNC ที่มีความสามารถสูงสุดของ FANUC ซึ่งออกแบบมาสำหรับเครื่องจักรที่มีข้อกำหนดการนับแกนที่มีความต้องการมากที่สุด A20B-3300-0478 เป็นโมดูลเสริมเซอร์โวที่ขยายขีดความสามารถแกนเซอร์โว FSSB ของระบบ FS30i นอกเหนือจากที่กระดานหลักฐานเพียงอย่างเดียวมีให้
ความจำเป็นในการใช้โมดูลเสริมนี้เกิดขึ้นจากโปรไฟล์แอปพลิเคชันของ 30i/31i/32i CNC FANUC ซีรีส์ 30i ตามทฤษฎีสามารถจัดการแกนเซอร์โวได้มากถึง 32 แกนในหลายเส้นทาง ช่อง FSSB พื้นฐานบนกระดานหลักให้บริการตามจำนวนแกนที่กำหนด สำหรับการกำหนดค่าที่เกินความสามารถพื้นฐานนี้ — ระบบการตัดเฉือนแบบหลายเส้นทาง, การใช้งานหุ่นยนต์ที่มีข้อต่อจำนวนมาก, เครื่องมือกลแบบผสมที่ซับซ้อน — A20B-3300-0478 มีช่อง FSSB เพิ่มเติม
| พารามิเตอร์ | ค่า |
|---|---|
| เข้ากันได้ | 30i, 31i, 32i (FS30i) และ R-30i |
| อินเทอร์เฟซ | สสส |
| พิมพ์ | โมดูลเสริมเซอร์โว |
| การติดตั้ง | ปลั๊กอินบนบอร์ด CPU หลัก |
| ชุด | A20B-3300 |
R-30i คือตัวควบคุมหุ่นยนต์ของ FANUC สำหรับ Arc Mate, LR-Mate และกลุ่มหุ่นยนต์อุตสาหกรรมอื่นๆ ของ FANUC ความจริงที่ว่า A20B-3300-0478 ให้บริการทั้งหุ่นยนต์ควบคุม 30i CNC และ R-30i สะท้อนให้เห็นถึงสถาปัตยกรรมฮาร์ดแวร์ที่ใช้ร่วมกันของแพลตฟอร์มเรือธงของ FANUC
ทั้ง FS30i CNC และหุ่นยนต์ R-30i ใช้สถาปัตยกรรม FSSB เดียวกันสำหรับการควบคุมแกนเซอร์โว:
โมดูล A20B-3300-0478 เดียวสามารถรองรับการใช้งานทั้งสองแบบ โดยให้การขยายแกน FSSB สำหรับแมชชีนนิ่งเซ็นเตอร์ 30i หรือหุ่นยนต์อุตสาหกรรม FANUC โดยใช้ตัวควบคุม R-30i
ระบบการตัดเฉือนแบบนับแกนสูง CNC 30i:FANUC ซีรีส์ 30i CNC ควบคุมเครื่องแมชชีนนิ่งเซ็นเตอร์แบบผสม 9 แกน - แกนที่มากกว่าช่อง FSSB ของเมนบอร์ดฐานสามารถรองรับได้ A20B-3300-0478 มีช่อง FSSB เพิ่มเติมที่จำเป็นสำหรับการนับแกนขยาย
ข้อผิดพลาดของโมดูลเซอร์โวหุ่นยนต์ R-30i:หุ่นยนต์อุตสาหกรรม FANUC ที่ควบคุมโดย R-30i จะพัฒนาข้อผิดพลาดในการสื่อสาร FSSB บนแกนข้อต่อตั้งแต่หนึ่งแกนขึ้นไป มีการระบุว่าโมดูลเสริมเซอร์โว A20B-3300-0478 นั้นเป็นความผิดปกติ การทดแทนจะคืนค่าการสื่อสาร FSSB เต็มรูปแบบไปยังไดรฟ์ร่วมทั้งหมด
คำถามที่ 1: A20B-3300-0478 เชื่อมต่อกับกระดานหลัก 30i ได้อย่างไร

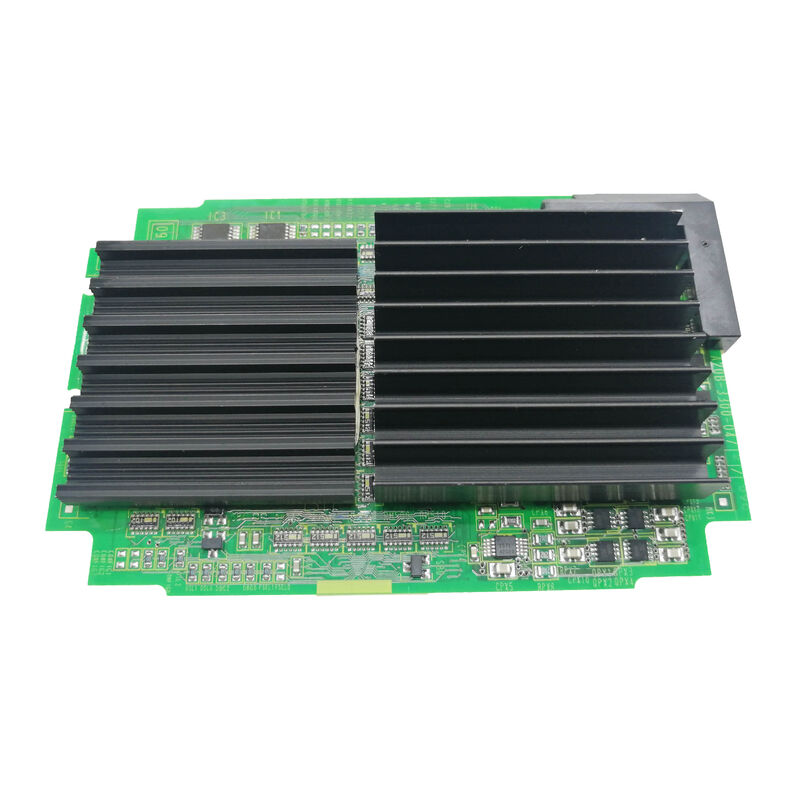

A20B-3300-0478 เป็นโมดูลปลั๊กอินที่ติดตั้งในแนวนอนบนบอร์ด CPU หลัก 30i/R-30i ซึ่งคล้ายกับวิธีที่การ์ดเสริมเสียบเข้ากับเมนบอร์ด โดยดึงสัญญาณกำลังและสัญญาณควบคุมผ่านขั้วต่อระหว่างบอร์ดกับบอร์ด และจัดเตรียมขั้วต่อไฟเบอร์ออปติก FSSB สำหรับการเชื่อมต่อโซ่เซอร์โวไดรฟ์
คำถามที่ 2: เซอร์โวไดรฟ์ใดที่เชื่อมต่อกับ A20B-3300-0478
A20B-3300-0478 มีเอาต์พุตไฟเบอร์ออปติก FSSB ที่เชื่อมต่อกับโมดูลไดรฟ์เซอร์โว FANUC Alpha-i (ซีรีส์ A06B-6114 αis, ซีรีส์ A06B-6096 Alpha SVM เป็นต้น) ในโทโพโลยีแบบสายโซ่เดซี่ แต่ละช่อง FSSB จากโมดูลเสริมสามารถให้บริการไดรฟ์หลายตัวที่เชื่อมต่อกันเป็นอนุกรม
คำถามที่ 3: การเปลี่ยน A20B-3300-0478 จำเป็นต้องเปลี่ยนแปลงพารามิเตอร์เซอร์โวหรือไม่
ไม่ พารามิเตอร์เซอร์โวทั้งหมดสำหรับแกนที่ให้บริการโดยโมดูลเสริมนี้อยู่ใน SRAM หลักของ CNC หรือตัวควบคุมหุ่นยนต์ หลังจากติดตั้งอุปกรณ์ทดแทนแล้ว ระบบจะสร้างการสื่อสาร FSSB อีกครั้งกับไดรฟ์ที่เชื่อมต่อทั้งหมด และใช้พารามิเตอร์ที่มีอยู่โดยอัตโนมัติ
คำถามที่ 4: A20B-3300-0478 สามารถใช้แทนกันได้ระหว่างการใช้งาน CNC (30i) และหุ่นยนต์ (R-30i) หรือไม่
โมดูลฮาร์ดแวร์ได้รับการยืนยันสำหรับทั้งตัวควบคุมหุ่นยนต์ CNC 30i/31i/32i และ R-30i อย่างไรก็ตาม การกำหนดค่าเฉพาะ (จำนวนช่อง FSSB การตั้งค่าซอฟต์แวร์) อาจแตกต่างกันระหว่างการใช้งาน CNC และหุ่นยนต์ ยืนยันจากคู่มือการบำรุงรักษาที่เกี่ยวข้องว่าโมดูลโมดูลเดียวกันนั้นถูกต้องสำหรับทั้งสองแอปพลิเคชัน ก่อนที่จะทำการทดแทนข้าม
คำถามที่ 5: A20B-3300-0478 และการ์ดแกน (A20B-3300-063x) แตกต่างกันอย่างไร
การ์ดแกน A20B-3300-063x (0635/0638) เป็นโมดูลควบคุมแกนฐานสำหรับแพลตฟอร์ม CNC ของ FANUC ระดับล่าง (0i-D และที่เกี่ยวข้อง) A20B-3300-0478 เป็นโมดูลส่วนขยายเสริมเซอร์โวสำหรับแพลตฟอร์ม FS30i และ R-30i โดยเฉพาะ ซึ่งมีช่อง FSSB พื้นฐานบนกระดานหลักอยู่แล้ว และต้องใช้ส่วนเสริมนี้สำหรับการนับแกนที่ขยาย พวกเขาให้บริการระดับแพลตฟอร์ม CNC ที่แตกต่างกัน
