| สถานที่กำเนิด | ญี่ปุ่น |
| ชื่อแบรนด์ | FANUC |
| ได้รับการรับรอง | CE RoHS |
| หมายเลขรุ่น | A20B-3300-0420 |

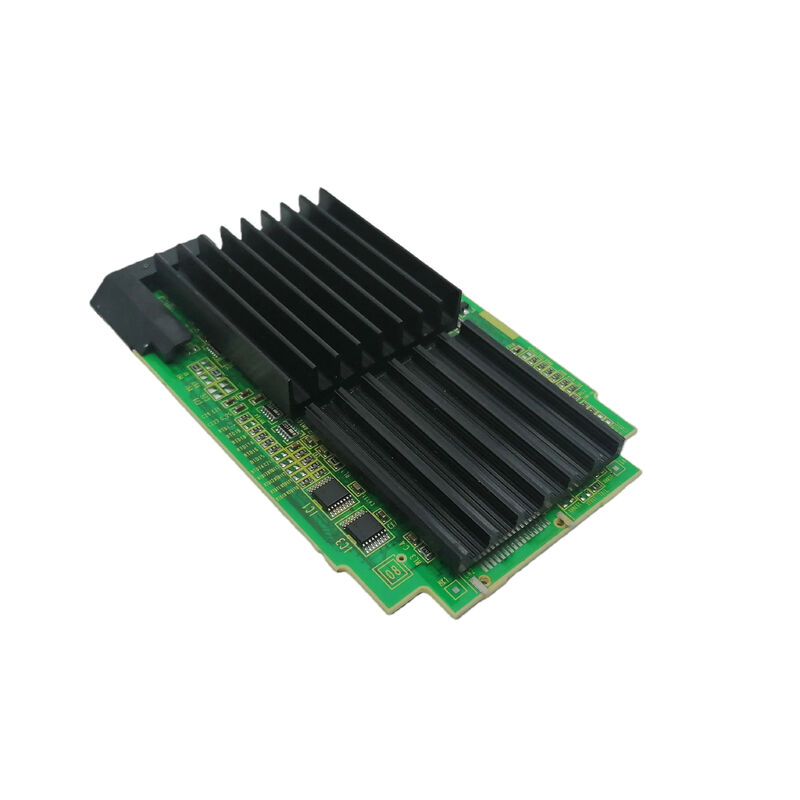

A20B-3300-0420 เป็นโมดูลอินเทอร์เฟซผู้ใช้แบบกราฟิกโดยเฉพาะ ซึ่งเป็นการ์ดตัวประมวลผลปลั๊กอินที่กำหนดให้เฉพาะกับจอแสดงผลของผู้ควบคุมเครื่อง CNC และฟังก์ชันอินเทอร์เฟซแบบกราฟิก
หลักการทางสถาปัตยกรรมของ FANUC สำหรับระบบ CNC ขั้นสูงแบ่งความรับผิดชอบในการประมวลผล:
โมดูลซีพียูหลัก:จัดการการประมวลผล G-code, การประมาณค่าแกนเซอร์โว, แลดเดอร์ PMC และฟังก์ชันการควบคุมเครื่องจักรทั้งหมด ปริมาณงานจะปรับขนาดตามความซับซ้อนของเครื่องจักร
โมดูล GUI (A20B-3300-0420):จัดการทุกสิ่งที่ผู้ปฏิบัติงานเห็น — การสร้างเนื้อหาบนหน้าจอ การเรนเดอร์กราฟิกเส้นทางเครื่องมือ การจัดการเมนู การประมวลผลอินพุตคีย์ และฟังก์ชัน PC หากเปิดใช้งาน การประมวลผลของโมดูล GUI เป็นอิสระจากปริมาณงานการตัดเฉือนโดยสิ้นเชิง
ความเป็นอิสระนี้ช่วยให้มั่นใจได้ว่าจอแสดงผลยังคงตอบสนองและมีเสถียรภาพแม้ว่า CPU หลักจะโหลดอย่างหนักด้วยการคำนวณการเคลื่อนไหวแบบหลายแกนที่ซับซ้อนก็ตาม
| พารามิเตอร์ | ค่า |
|---|---|
| ประเภทโมดูล | GUI (ส่วนต่อประสานกราฟิกกับผู้ใช้) |
| หน่วยความจำ | แรม 64MB |
| ฟอร์มแฟกเตอร์ | โมดูลปลั๊กอิน |
| ชุด | A20B-3300 |
| การทำงาน | จอแสดงผลและอินเทอร์เฟซผู้ปฏิบัติงาน |
64MB รองรับฟังก์ชัน GUI เต็มรูปแบบที่ตั้งไว้สำหรับแพลตฟอร์ม CNC ที่ 0420 ทำหน้าที่:
บัฟเฟอร์การแสดงผล:จอแสดงผล LCD แบบเต็มสี 800×600 ต้องใช้พื้นที่ประมาณ 1.4MB ต่อบัฟเฟอร์เฟรม ด้วยบัฟเฟอร์ด้านหน้าและด้านหลังเพื่อการอัพเดตหน้าจอที่ราบรื่น จึงใช้พื้นที่ประมาณ 3MB — ซึ่งถือว่าอยู่ภายในการจัดสรร 64MB
กราฟิกเส้นทางเครื่องมือ:ฟังก์ชันตรวจสอบโปรแกรมกราฟิกของ CNC เรนเดอร์เส้นทางเครื่องมือเป็นกราฟิก 3 มิติหรือ 2 มิติ สิ่งนี้จำเป็นต้องจัดเก็บพิกัดเส้นทางเครื่องมือที่แยกวิเคราะห์ ทำการฉายภาพ 3D เป็น 2D และรักษาภาพที่เรนเดอร์ไว้ในหน่วยความจำ 64MB มีพื้นที่เพียงพอสำหรับสิ่งนี้ แม้จะมีโปรแกรมหลายเครื่องมือที่ซับซ้อนก็ตาม
การจัดการสถานะเมนูและหน้าจอ:มุมมองหน้าจอ CNC ทั้งหมด — ตำแหน่ง, PROG, OFFSET, วินิจฉัย, ข้อความ, กราฟ — รักษาเนื้อหาปัจจุบันพร้อมกันในหน่วยความจำของโมดูล GUI เพื่อการสลับหน้าจอทันที ข้อมูลสถานะรวมมีขนาด 64MB ได้อย่างสะดวกสบาย
รันไทม์ของฟังก์ชัน PC (หากเปิดใช้งาน):เลเยอร์ฟังก์ชัน PC (ปัจจุบัน) ทำงานควบคู่ไปกับฟังก์ชันการแสดงผล CNC 64MB มอบพื้นที่ทำงานสำหรับแอพพลิเคชั่นฟังก์ชั่นพีซีมาตรฐานโดยไม่มีแรงกดดันจากหน่วยความจำ
ความผิดปกติของโมดูล GUI — การสูญเสียการแสดงผลในขณะที่ CNC ยังคงดำเนินต่อไป:เครื่อง CNC ของ FANUC ทำให้เกิดความล้มเหลวในการแสดงผล — แผงควบคุมการทำงานไม่แสดงภาพหรือหน้าจอค้างในขณะที่เครื่อง CNC ยังคงดำเนินการตัดเฉือนต่อไป A20B-3300-0420 ถูกระบุว่าเป็นข้อบกพร่อง การเปลี่ยนจะคืนค่าการแสดงผล
การบำรุงรักษาโมดูล GUI:CNC ของ FANUC ที่มีการยืดเวลาการให้บริการต้องได้รับการควบคุมการบำรุงรักษา มีการเปลี่ยน A20B-3300-0420 เพื่อคืนค่าโมดูลจอแสดงผลให้อยู่ในสภาพที่ทราบดี และกำจัดการเสื่อมสภาพของจอแสดงผลที่เกี่ยวข้องกับอายุ
คำถามที่ 1: หาก A20B-3300-0420 ล้มเหลวในระหว่างรอบการตัดเฉือน เครื่องจักรจะหยุดทำงานหรือไม่
CPU หลักยังคงดำเนินการโปรแกรมต่อไป - การเคลื่อนที่ของแกนและลำดับ PMC จะไม่ได้รับผลกระทบจากความล้มเหลวของโมดูล GUI จอแสดงผลจะแสดงข้อผิดพลาดหรือดับลง ทำให้ผู้ปฏิบัติงานไม่สามารถติดตามรอบการทำงานได้ การดำเนินการที่ถูกต้องคือการอนุญาตให้บล็อกโปรแกรมปัจจุบันดำเนินการได้อย่างปลอดภัย จากนั้นแก้ไขข้อบกพร่องของโมดูล GUI
คำถามที่ 2: A20B-3300-0420 (64MB) สามารถแทนที่ A20B-3300-0551 (128MB) ใน CNC เดียวกันได้หรือไม่
นี่คือการกำหนดค่าหน่วยความจำที่แตกต่างกันของโมดูล GUI รุ่น 64MB ไม่สามารถทดแทนรุ่น 128MB ได้ หากซอฟต์แวร์ของ CNC หรือฟังก์ชันพีซีต้องการ 128MB อย่างไรก็ตาม หากความจุ 64MB เพียงพอสำหรับการกำหนดค่า CNC เฉพาะ 0420 อาจเข้ากันได้ ยืนยันจากเอกสารฮาร์ดแวร์ของ FANUC ที่เกี่ยวข้องก่อนที่จะเปลี่ยน
คำถามที่ 3: โมดูล GUI เก็บพารามิเตอร์หรือโปรแกรม CNC ไว้หรือไม่
ไม่ พารามิเตอร์ CNC โปรแกรมชิ้นงาน และแลดเดอร์ PMC อยู่ในโมดูล SRAM และ FROM เฉพาะบนกระดานหลัก DRAM ขนาด 64MB ของโมดูล GUI เป็นหน่วยความจำที่ใช้งานได้ชั่วคราว โดยจะเก็บข้อมูลสถานะการแสดงผลและข้อมูลรันไทม์เท่านั้น การเปลี่ยน A20B-3300-0420 จะไม่ส่งผลต่อข้อมูลการตัดเฉือนที่เก็บไว้
คำถามที่ 4: แพลตฟอร์ม CNC ใดที่ใช้ A20B-3300-0420
A20B-3300-0420 ให้บริการแพลตฟอร์ม CNC ของ FANUC โดยใช้สถาปัตยกรรม GUI แบบโมดูลาร์ A20B-3300 — โดยหลักแล้วคือ CNC ซีรีส์ i ที่มีสล็อตโมดูลการแสดงผลโดยเฉพาะ ตรวจสอบรุ่น CNC ที่เกี่ยวข้องจากตารางอะไหล่ของเอกสารประกอบฮาร์ดแวร์
คำถามที่ 5: A20B-3300-0420 (64MB) เหมาะสำหรับระบบ CNC ที่มีฟังก์ชัน PC หรือไม่
64MB เพียงพอสำหรับแอปพลิเคชันฟังก์ชันพีซีที่มีขอบเขตปานกลาง การปรับแต่ง HMI มาตรฐาน ซอฟต์แวร์การสื่อสาร DNC และแอปพลิเคชันการรวบรวมข้อมูลการผลิตมักจะทำงานภายในรันไทม์โมดูล GUI ขนาด 64MB หากแอปพลิเคชันฟังก์ชัน PC มีความต้องการหน่วยความจำสูงกว่า โมดูล GUI ขนาด 128MB (A20B-3300-0551) จะเหมาะสมกว่า
