| สถานที่กำเนิด | ญี่ปุ่น |
| ชื่อแบรนด์ | FANUC |
| ได้รับการรับรอง | CE RoHS |
| หมายเลขรุ่น | A20B-3300-0393 |

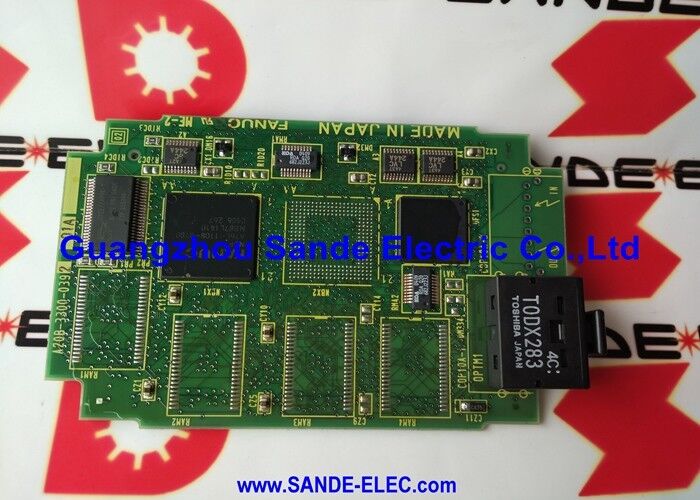

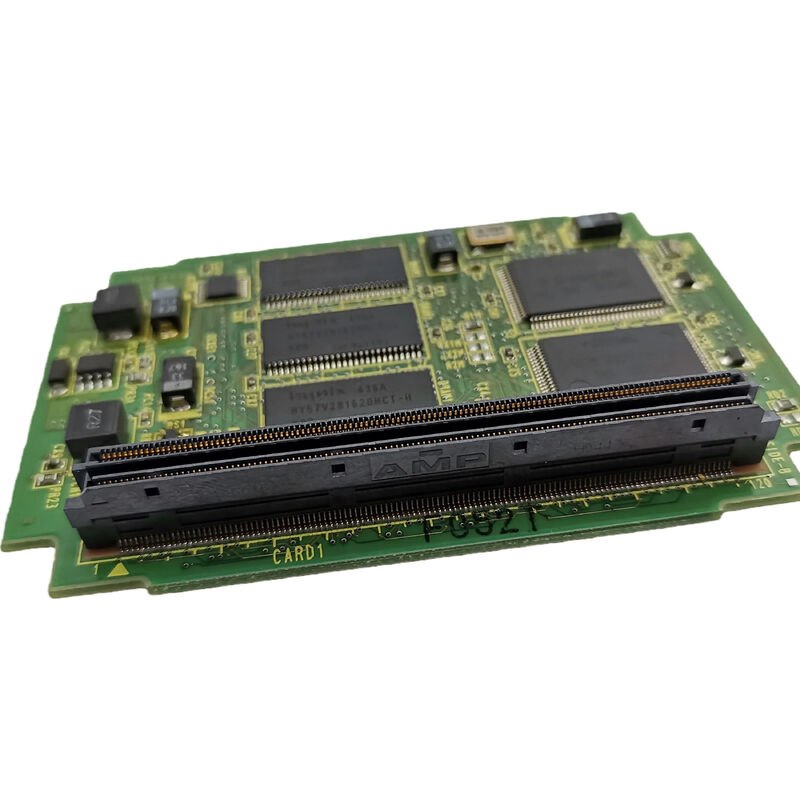

A20B-3300-0393 ส่งการควบคุม FSSB เซอร์โว 2 แกนในบัตรพลัคอินเดียว ในขณะที่ 8 แกน (0390) และ 6 แกน (0391) ในครอบครัวเดียวกันแก้ไขเครื่องจักรหลายแกนและเครื่องควบคุมหุ่นยนต์,การ์ด 2 แกนใช้ในแอปพลิเคชั่นที่ต้องการการควบคุมที่เชื่อมต่อ FSSB เพียงสองแกนเซอร์โว
สองแกนคือขั้นต่ําพื้นฐานสําหรับการเคลื่อนไหว CNC และครอบคลุมส่วนสําคัญของประชากรเครื่องมือ CNC:
เครื่องหมุน CNC หลัก:ศูนย์หมุน CNC ที่เรียบง่ายที่สุดควบคุมแกน Z (การเคลื่อนไหวรถตามเตียง) และแกน X (การเคลื่อนไหวสไลด์ข้ามเพื่อควบคุมกว้าง) โดยตรง 2 แกนA20B-3300-0393 ครอบคลุมการตั้งค่านี้อย่างสมบูรณ์แบบด้วยบัตรเดียว.
เครื่องบด 2 แกน:เครื่องบดพื้นผิวหรือเครื่องบดทรงกระบอกที่มีแกน X และ Z ของเซอร์โว ไม่มีอีกแล้ว ใช้การควบคุมเซอร์โว 2 แกน
เครื่องตั้งตําแหน่ง 2 แกน:ในเซลล์หุ่นยนต์หรือ FMS (Flexible Manufacturing Systems) เครื่องตั้งตําแหน่งเซอร์โว 2 แกนจัดการการตั้งทิศทางหรือการถ่ายทอดชิ้นงานA20B-3300-0393 ให้บริการอินเตอร์เฟซ servo FSSB สําหรับหน่วย servo ภายนอกเหล่านี้.
การปรับปรุง servo จากแบบแอนาล็อกเป็น FSSB:เครื่องจักรที่ใช้อินเตอร์เฟซเซอร์โวสแบบแอนาล็อกในเบื้องต้น เมื่อปรับปรุงขึ้นเป็นเครื่องขับเคลื่อนที่เข้ากันได้กับ FSSB สามารถใช้ A20B-3300-0393 เพื่อให้อินเตอร์เฟซโฮส FSSB สําหรับการตั้งค่า 2 แกน
| ปริมาตร | มูลค่า |
|---|---|
| หมึก | 2 |
| ช่องทาง FSSB | 1 |
| อินเตอร์เฟซ | FSSB (ไฟเบอร์ออปติก) |
| ประเภท | การ์ดควบคุมเซอร์โว |
| ซีรี่ย์ | A20B-3300 |
ครอบครัวบัตรเซอร์โว 039x C5410A ครอบคลุมช่วงจํานวนแกน FSSB ทั้งหมด:
| คณะกรรมการ | หมึก | การใช้งาน |
|---|---|---|
| A20B-3300-0390 | 8 | ซีรี 16i-MB/TB/WB; R-J3iB |
| A20B-3300-0391 | 6 | 16i-B CNC; เครื่องควบคุมหุ่นยนต์ |
| A20B-3300-0393 | 2 | CNC 2 แกนและอัตโนมัติ |
การ์ด 2 แกนคือปลายคอมแพคต์ของครอบครัวนี้ √ ให้บริการ FSSB สายผนวก servo สําคัญสําหรับการตั้งค่าแกน CNC หลักที่สุดมันใช้เทคโนโลยี FSSB และสถาปัตยกรรมการควบคุม servo เหมือนพี่น้องที่มีจํานวนแกนสูงกว่า.
ความผิดพลาดการ์ด servo CNC lathe 2 แกน:หมุน CNC หมุน Z และหมุน X สร้างสัญญาณสัญญาณสื่อสาร FSSB ทั่วไป. A20B-3300-0393 ได้รับการระบุว่ามีความผิดพลาด. การเปลี่ยนฟื้นฟูการสื่อสาร FSSB หมุน Z และ X.
อินเตอร์เฟซเซอร์โปซิชั่น 2 แกน:เครื่องตั้งตําแหน่ง servo 2 แกนของเซลล์หุ่นยนต์ใช้ A20B-3300-0393 เป็นบัตร servo FSSB สําหรับเครื่องขับตําแหน่งของมัน
Q1: เกิดอะไรขึ้นถ้า FSSB สายพันธุ์ระหว่างสองไดรฟ์ถูกตัด?
หากสายไฟเบอร์ระหว่างไดรฟ์ 1 และไดรฟ์ 2 แตก การ์ด FSSB จะไม่สามารถสื่อสารกับไดรฟ์ 2 ได้อีกต่อไปความสมบูรณ์แบบของสายเชื่อมต่อไฟเบอร์ทั้งสองสาย จากการ์ดไปยังไดรฟ์ 1, และจาก Drive 1 ไปยัง Drive 2 ต้องรักษาให้แกนทั้งสองทํางาน
Q2: A20B-3300-0393 สามารถขับเคลื่อนได้มากกว่า 2 แกนถ้ามีการเพิ่มเครื่องขับเคลื่อนเพิ่มเติมต่อโซ่ FSSB?
หมายเลข A20B-3300-0393 ได้รับการตั้งค่าสําหรับ 2 แกนเท่านั้น การตั้งค่าโปรโตคอล FSSB ของการ์ดเซอร์โวกําหนดจํานวนของไดรฟ์ที่ได้รับการแก้ไขในแต่ละกรอบ FSSBการเพิ่มเครื่องขับรถที่สามไปยังโซ่ daisy จะไม่ได้รับการยอมรับ.
Q3: การเปลี่ยน A20B-3300-0393 ต้องการการใส่ปริมาตร servo ใหม่หรือไม่?
เปล่า ปารามิเตอร์เซอร์โวสําหรับแกนทั้งสองอยู่ใน SRAM หลักของ CNC หลังจากการติดตั้งอะไหล่ CNC อัตโนมัติลดปารามิเตอร์ตรวจสอบการตอบสนองของ servo ในความเร็วต่ําบนแกนทั้งสอง ก่อนที่จะเริ่มการผลิตอีกครั้ง.
คําถามที่ 4: การเชื่อมต่อ FSSB จาก A20B-3300-0393 เหมือนกับ A20B-3300-0391 (แกน 6) ไหม?
ทั้งคู่ใช้อินเตอร์เฟซฟิสิกส์ FSSB เดียวกัน ผูกเชื่อมไฟเบอร์ออปติกเชื่อมต่อกับเครื่องขับขี่แรกในโซ่ daisy คาบอลไฟเบอร์และฮาร์ดแวร์การขับขี่มีความสอดคล้องในครอบครัว 039xความแตกต่างคือจํานวนของไดรฟ์ โปรต็อกอลของบัตรถูกตั้งค่าเพื่อแก้ไข: 2 สําหรับ A20B-3300-0393, 6 สําหรับ A20B-3300-0391.
Q5: เครื่องขยายเสียง servo drive A20B-3300-0393 สามารถเชื่อมต่อกับอะไรได้?
A20B-3300-0393 เชื่อมต่อกับเครื่องขยายกําลัง servo FANUC ใด ๆ ที่มีตัวเชื่อมเข้า FSSB including รวมถึง Alpha-i SVM1, SVM2, และ SVM3 ซีรีส์ (A06B-6096, A06B-6114) และ drive βi-series ที่มีอินเตอร์เฟซ FSSBการขับขี่ต้องสนับสนุนการ FSSB รูปแบบโปรโตคอลที่เข้ากันได้กับระบบ CNC.
