| สถานที่กำเนิด | ญี่ปุ่น |
| ชื่อแบรนด์ | FANUC |
| ได้รับการรับรอง | CE RoHS |
| หมายเลขรุ่น | A20B-3300-0362 |

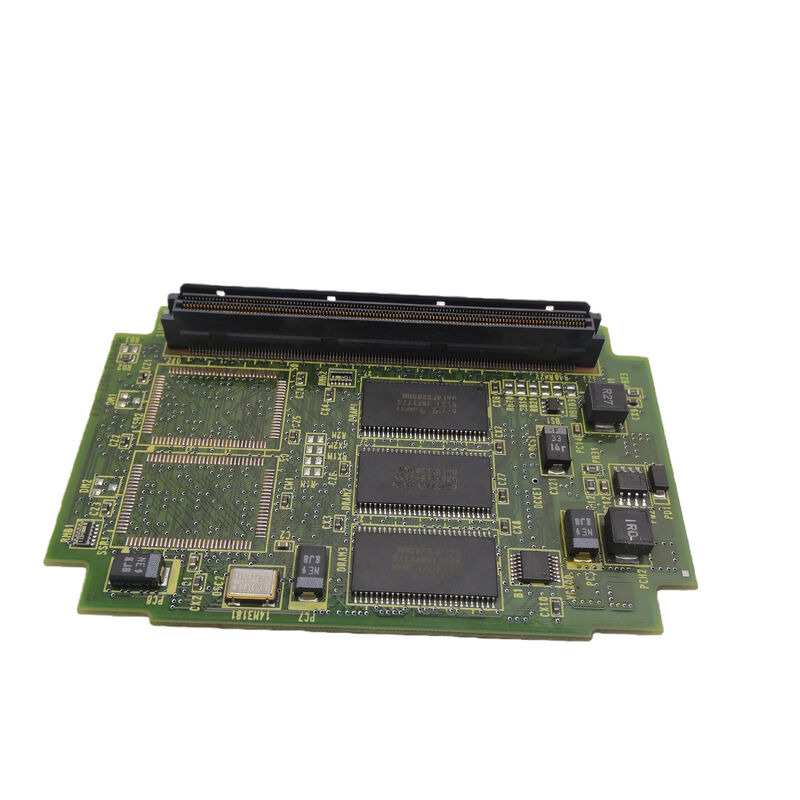

A20B-3300-0362 คือโมดูลควบคุมการแสดงผล ซึ่งเป็นการ์ดปลั๊กอินเฉพาะที่จัดการอินเทอร์เฟซการแสดงผลของผู้ปฏิบัติงาน CNC แทนที่จะสร้างภาระให้กับโมดูล CPU หลักด้วยการจัดการการแสดงผล สถาปัตยกรรมของ FANUC จะกำหนดการควบคุมการแสดงผลให้กับโมดูลเฉพาะ
การแยกนี้ให้ประโยชน์ในการดำเนินงานที่สำคัญ:
แบนด์วิธการแสดงผลอิสระ:CPU หลักสามารถมุ่งเน้นไปที่การแก้ไขการเคลื่อนไหว การประสานงานของเซอร์โว และการดำเนินการ PMC โดยไม่ต้องแชร์ทรัพยากรการประมวลผลด้วยการรีเฟรชจอแสดงผลและการจัดการหน้าจอ
ส่วนต่อประสานผู้ปฏิบัติงานที่เสถียร:แม้ว่าระบบการเคลื่อนไหวของ CNC อยู่ที่โหลดการคำนวณสูงสุด — โครงร่าง 5 แกนที่ซับซ้อน, การมองไปข้างหน้าแบบหลายแกน, การประมวลผลบล็อกอย่างรวดเร็ว — โมดูลการแสดงผลจะรักษาการอัปเดตหน้าจอที่ราบรื่นและการจัดการอินพุตคีย์ที่ตอบสนอง
การแยกความผิดแบบโมดูลาร์:หากโมดูลแสดงผลเกิดข้อผิดพลาด ความสามารถในการตัดเฉือนของ CNC จะไม่ได้รับผลกระทบ ในทางกลับกัน ข้อผิดพลาดของ CPU หลักสามารถวินิจฉัยได้ผ่านโมดูลจอแสดงผลที่ทำงานอยู่ ซึ่งอาจยังคงแสดงข้อมูลการแจ้งเตือนและสถานะต่อไป
| พารามิเตอร์ | ค่า |
|---|---|
| ประเภทโมดูล | การควบคุมการแสดงผล |
| ฟอร์มแฟกเตอร์ | โมดูลปลั๊กอิน |
| ชุด | A20B-3300 |
| พิสัย | 036x (กลุ่มโมดูลการแสดงผล) |
ภายในซีรีส์ A20B-3300 ช่วง 036x จะจัดกลุ่มโมดูลควบคุมที่เกี่ยวข้องกับการแสดงผล A20B-3300-0362 เป็นโมดูลควบคุมการแสดงผลภายในกลุ่มนี้ ซึ่งจัดการการไหลของข้อมูลจากเนื้อหาหน้าจอที่สร้างโดยซอฟต์แวร์ของ CNC ไปยังฮาร์ดแวร์จอแสดงผลของผู้ปฏิบัติงานทางกายภาพ
การควบคุมการแสดงผลใน FANUC CNC เกี่ยวข้องกับหลายเลเยอร์:
การสร้างวิดีโอ:การแปลงข้อมูลการแสดงผลภายในของ CNC เช่น อักขระข้อความ กราฟิกดั้งเดิม ตำแหน่งเคอร์เซอร์ เป็นรูปแบบสัญญาณวิดีโอที่ตัวควบคุมของจอแสดงผล LCD คาดหวัง
การแสดงตัวละครและกราฟิก:โมดูลการแสดงผลอาจมีชุดอักขระแบบ ROM ที่ใช้สำหรับการแสดงข้อความ CNC และตรรกะการเรนเดอร์กราฟิกสำหรับองค์ประกอบกราฟิก (กราฟิกตำแหน่งแกน ตัวแสดงสัญญาณเตือน ปุ่มบนหน้าจอ)
การซิงค์การแสดงผล:การสร้างสัญญาณการซิงโครไนซ์แนวนอนและแนวตั้งที่ช่วยรักษาจังหวะการแสดงผลให้คงที่ ช่วยให้มั่นใจได้ว่าแต่ละบรรทัดของพิกเซลจะถูกเขียนในตำแหน่งที่ถูกต้องภายในกรอบการแสดงผล
การประมวลผลอินพุตที่สำคัญ:การสแกนเมทริกซ์คีย์ของผู้ควบคุมเครื่องมักจะได้รับการจัดการโดยคอนโทรลเลอร์ของหน่วยแสดงผล - โมดูลการแสดงผลอาจประมวลผลข้อมูลการสแกนคีย์และส่งรหัสคีย์ที่ถอดรหัสไปยัง CPU หลัก
ข้อผิดพลาดของจอแสดงผล CNC:FANUC CNC พัฒนาปัญหาการแสดงผล — หน้าจอบิดเบี้ยว การแสดงตัวอักษรไม่ถูกต้อง หรือการสูญเสียการแสดงผลในขณะที่ CNC ยังคงดำเนินการตัดเฉือนต่อไป โมดูลควบคุมการแสดงผล A20B-3300-0362 ถูกระบุว่าเป็นความผิดปกติ การเปลี่ยนจะคืนค่าฟังก์ชันการแสดงผลที่ถูกต้อง
การบำรุงรักษาระบบการแสดงผล:ระบบควบคุม CNC ของ FANUC ได้รับการบำรุงรักษาทางอิเล็กทรอนิกส์ โมดูลควบคุมการแสดงผล A20B-3300-0362 ถูกแทนที่ด้วยโมดูลควบคุมอายุอื่นๆ
คำถามที่ 1: ความล้มเหลวของ A20B-3300-0362 ส่งผลต่อความสามารถในการตัดเฉือน CNC หรือไม่
โมดูลควบคุมการแสดงผลจะจัดการกับอินเทอร์เฟซของผู้ปฏิบัติงาน — ฟังก์ชันหน้าจอและแป้นพิมพ์ หากล้มเหลว ผู้ปฏิบัติงานจะสูญเสียอินเทอร์เฟซแบบภาพ แต่ฟังก์ชันการตัดเฉือนหลักของ CNC (การทำงานของโปรแกรม การควบคุมเซอร์โว PMC) จะยังคงทำงานบนโมดูล CPU หลัก ในทางปฏิบัติ การทำงานอย่างปลอดภัยเป็นไปไม่ได้หากไม่มีจอแสดงผลที่ใช้งานได้ แต่เครื่องจะไม่หยุดทำงานโดยอัตโนมัติเนื่องจากโมดูลจอแสดงผลขัดข้อง
คำถามที่ 2: FANUC CNC รุ่นใดบ้างที่ใช้ A20B-3300-0362
โมดูลควบคุมการแสดงผล A20B-3300 รองรับ FANUC CNC รุ่นต่างๆ ที่ใช้สถาปัตยกรรมตัวควบคุมการแสดงผลแบบโมดูลาร์ ตรวจสอบรุ่น CNC เฉพาะจากตารางอะไหล่คู่มือฮาร์ดแวร์ CNC ของ FANUC ที่เกี่ยวข้อง
คำถามที่ 3: การเปลี่ยน A20B-3300-0362 จำเป็นต้องมีการกำหนดค่าซอฟต์แวร์ใดๆ หรือไม่
โมดูลควบคุมการแสดงผลเป็นบอร์ดอินเทอร์เฟซฮาร์ดแวร์ ซึ่งโดยปกติแล้วไม่จำเป็นต้องกำหนดค่าซอฟต์แวร์หลังจากเปลี่ยนแล้ว ฟังก์ชั่นการแสดงผลจะคืนค่าโดยอัตโนมัติเมื่อติดตั้งโมดูลทดแทนและระบบเปิดเครื่อง ยืนยันจากเอกสารบริการของ FANUC ที่เกี่ยวข้อง
คำถามที่ 4: A20B-3300-0362 และโมดูล GUI (A20B-3300-0551) มีความสัมพันธ์กันอย่างไร
โมดูล GUI (A20B-3300-0551) ให้การประมวลผลกราฟิกประสิทธิภาพสูงพร้อม DRAM ขนาด 128MB สำหรับการแสดงผลขั้นสูงและฟังก์ชันพีซี A20B-3300-0362 เป็นโมดูลควบคุมการแสดงผลในช่วง 036x ซึ่งเป็นสถาปัตยกรรมอินเทอร์เฟซการแสดงผลในระดับก่อนหน้าหรือต่างกัน สิ่งเหล่านี้แสดงถึงแนวทางการจัดการการแสดงผลที่แตกต่างกันสำหรับรุ่นหรือการกำหนดค่า CNC ของ FANUC ที่แตกต่างกัน
