แผงวงจรซีเอ็นซี
>
|
| สถานที่กำเนิด | ญี่ปุ่น |
| ชื่อแบรนด์ | FANUC |
| ได้รับการรับรอง | CE RoHS |
| หมายเลขรุ่น | A20B-3300-0341 |

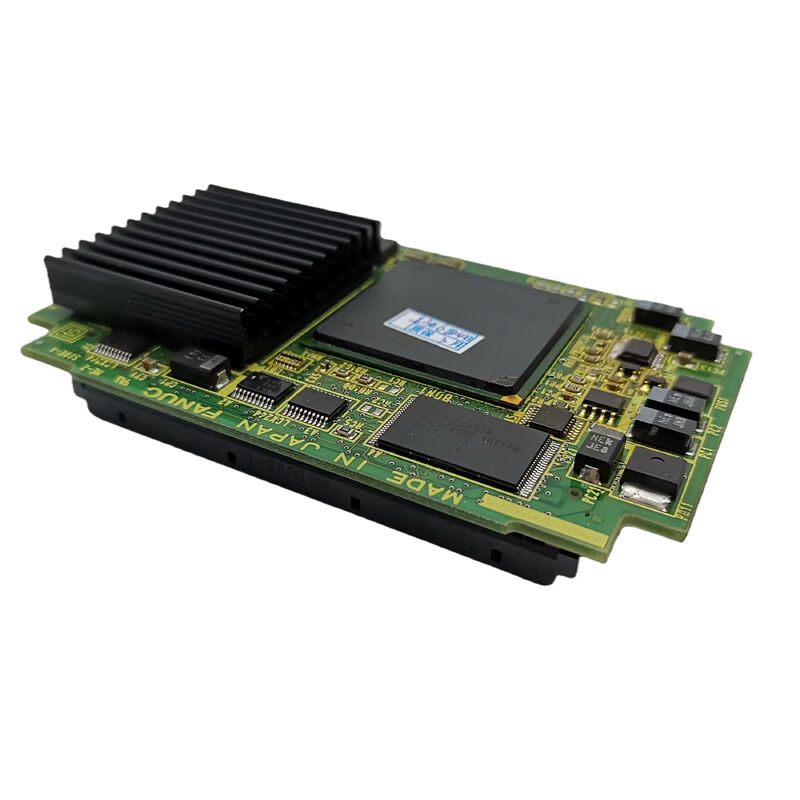

A20B-3300-0341 ผสมผสานฟังก์ชันอินเตอร์เฟซผู้ใช้เครื่องมือสองอย่างในโมดูลพลิกอินหนึ่ง:
เครื่องขับจอ LCD:CNC สร้างเนื้อหาหน้าจอของมัน ณ ตําแหน่งแกน, รายการโปรแกรม, ข้อความเตือน, เมนู ณ ข้อมูลการแสดงA20B-3300-0341 รับข้อมูลเหล่านี้และขับเคลื่อนแผ่น LCD กับสัญญาณวีดีโอที่ถูกต้อง: การกําหนดเวลา (การปรับสync ทิศทางตรง, การปรับสync ทิศทางตั้ง, เวลาของพิกเซล), ข้อมูลสี (RGB), และคําสั่งควบคุมไฟเบื้องหลัง แพนเอลซีดีแสดงสิ่งที่ซอฟต์แวร์การแสดงของ CNC ได้แสดงออกมาอย่างแม่นยํา
อินเตอร์เฟซคีย์บอร์ด MDI:MDI (Manual Data Input) เป็นคีย์บอร์ดของ CNC สําหรับการใส่โปรแกรมด้วยมือ การเปลี่ยนแปลงพารามิเตอร์ และการทํางานแบบวิ่งส่งสัญญาณออก, และรายงานรหัสกุญแจให้กับเครื่องประมวลผลหลักของ CNC เพื่อการกระทํา
การรวมทั้งสองฟังก์ชันบนโมดูลหนึ่งทําให้การเชื่อมต่อแพนลผู้ประกอบการง่ายขึ้น 1 แผ่นพล็อกอินการ์ดจัดการชั้นฮาร์ดแวร์อินเตอร์เฟซผู้ประกอบการทั้งหมด
| ปริมาตร | มูลค่า |
|---|---|
| รองรับได้ | 0i-B, 16i-B, 18i-B, 21i-B |
| หน้าที่ | แผนผังเครื่องขับ LCD + MDI keyboard |
| กราฟ | ใช่ (รวมการประมวลผลกราฟิก) |
| การติดตั้ง | โมดูลพล็อกอิน |
| ซีรี่ย์ | A20B-3300 |
การกําหนดชื่อ "โมดูลกราฟิก" ยืนยันว่า A20B-3300-0341 จัดการมากกว่าการกําหนดเวลาสัญญาณวีดีโอเท่านั้น การประมวลผลกราฟิกรวมถึง:
การแสดงตัวอักษร:Converting ASCII/Unicode character codes from the CNC's display data into the pixel patterns displayed on screen — managing the character set font ROM and rendering each character at the correct screen position.
อุปกรณ์กราฟิก:จอจอจอจอ CNC ประกอบด้วยองค์ประกอบกราฟิก ราศีฐานฐานแกน ราศีฐานโครงการโครงการ ราศีฐานตัวชี้สัญญาณสัญญาณเตือน และ (ในบางรูปแบบ) การจอเส้นทางเครื่องมือพื้นฐานโมดูลกราฟิกจะประมวลผลองค์ประกอบเหล่านี้.
การประกอบหน้าจอ:การประกอบภาพจอทั้งหมดจากข้อความ, กราฟฟิก, และองค์ประกอบพื้นหลัง ก่อนขับเคลื่อนแผ่น LCD
16i-B ความผิดพลาดการแสดง:เครื่อง CNC FANUC 16i-B พัฒนาปัญหาด้านการแสดงภาพ ‡ การบิดจอบางส่วน, ตัวอักษรสุ่ม, หรือการสูญเสียการแสดงภาพโดยสิ้นเชิงขณะที่เครื่อง CNC ยังคงการแปรรูปการเปลี่ยนคืนการทํางานของจอ LCD และคีย์บอร์ด MDI.
0i-B CNC display module spare: หน่วยที่ใช้งานในระบบออนไลน์โรงงานผลิตที่มีเครื่องจักร CNC 0i-B มีเครื่องสํารอง A20B-3300-0341 หน่วยนี้ยังครอบคลุมเครื่องจักร 18i-B และ 21i-B ของพวกเขาด้วย ซึ่งลดจํานวนชิ้นส่วนสํารองต่าง ๆ ที่พวกเขาจําเป็นต้องเก็บไว้
Q1: ความผิดพลาด A20B-3300-0341 หยุด CNC จากการแปรรูป?
โมดูลจอ / MDI จัดการอินเตอร์เฟซผู้ประกอบการ display จอจอและการใส่คีย์บอร์ด หากมันล้มเหลว ฟังก์ชันการแปรรูปของ CNC (แกน servo, PMC, การดําเนินโปรแกรม) จะดําเนินการต่อไปบน CPU หลักผู้ประกอบการไม่สามารถเห็นหน้าจอหรือใส่คําสั่ง, ทําให้การทํางานที่ปลอดภัยเป็นไปไม่ได้ CNC ควรถูกนําไปหยุดที่ควบคุมในตําแหน่งที่ปลอดภัย ก่อนแก้ไขความผิดพลาด
Q2: A20B-3300-0341 plug-in มีความสอดคล้องกับทั้ง 4 แพลตฟอร์ม CNC (0i-B, 16i-B, 18i-B, 21i-B) ไหม?
แพลตฟอร์มทั้งสี่ถูกอธิบายว่าแบ่งปันโหลดจอเดียวกัน ทั้งสี่ใช้สถาปัตยกรรมจอ LCD / MDI เดียวกันการที่โมดูลจะเชื่อมต่อกับจุดเชื่อมที่เหมือนกันในทุก 4 แบบพอร์ตหลัก จะถูกยืนยันจากคู่มือเครื่องมือ FANUC ที่ใช้ได้.
Q3: การเปลี่ยน A20B-3300-0341 ต้องการการตั้งค่าจอใด ๆ?
โมดูลจอขับเคลื่อนจอ LCD และสแกนคีย์บอร์ดตามที่กําหนดโดยฮาร์ดแวร์ของมัน ไม่จําเป็นต้องมีการตั้งค่าซอฟต์แวร์สําหรับการทํางานตามมาตรฐาน หลังจากติดตั้งเครื่องสํารองจอแสดงผลของ CNC ควรนํากลับมาทันทีบนพลังงานขึ้นสําหรับจอที่ต้องการการปรับปรุงปารามิเตอร์จอเฉพาะ (ความสว่าง, ความแตกต่างในบางชนิดของ LCD) ยืนยันจากคู่มือการบํารุงรักษาที่ใช้
Q4: A20B-3300-0341 สามารถใช้กับจอ LCD ทั้งสีและสีเดียวได้หรือไม่
ความเหมาะสมกับชนิด LCD รายละเอียด (สีหรือสีเดียว) ขึ้นอยู่กับตัวแปรโมเดลจอที่ใช้บน CNC รายละเอียดหน่วยจอ CNC (ขนาดจอสี/สีเดียว, ความละเอียด) กําหนดให้จําแนกตัวจําแนกที่ติดตั้ง A20B-3300-0341 ให้บริการการจัดตั้งการแสดงที่กําหนด
Q5: ความแตกต่างระหว่าง A20B-3300-0341 (ตัวขับจอ) และโมดูล GUI A20B-3300-0551 (128MB) คืออะไร?
A20B-3300-0341 เป็นตัวขับจอ LCD/MDI ครับ มันจัดการอินเตอร์เฟซฮาร์ดแวร์ระหว่างข้อมูลจอของ CNC และแผ่นจอ LCD และคีย์บอร์ดทางกายภาพโมดูล GUI A20B-3300-0551 เป็นโปรเซสเซอร์กราฟิกระดับสูงกว่าที่มี DRAM 128MB, ให้บริการการสร้างเนื้อหาในการแสดงภาพสําหรับอินเตอร์เฟซกราฟิกที่ก้าวหน้า สําหรับแพลตฟอร์ม 0i-B/16i-B/18i-B/21i-B A20B-3300-0341 เป็นอินเตอร์เฟสการแสดงภาพพื้นฐานโมดูล GUI เป็นตัวเลือกในการประมวลผลการแสดงภาพที่ก้าวหน้าสําหรับแพลตฟอร์มระดับสูง.
