| สถานที่กำเนิด | ญี่ปุ่น |
| ชื่อแบรนด์ | FANUC |
| ได้รับการรับรอง | CE RoHS |
| หมายเลขรุ่น | A20B-3300-0331 |

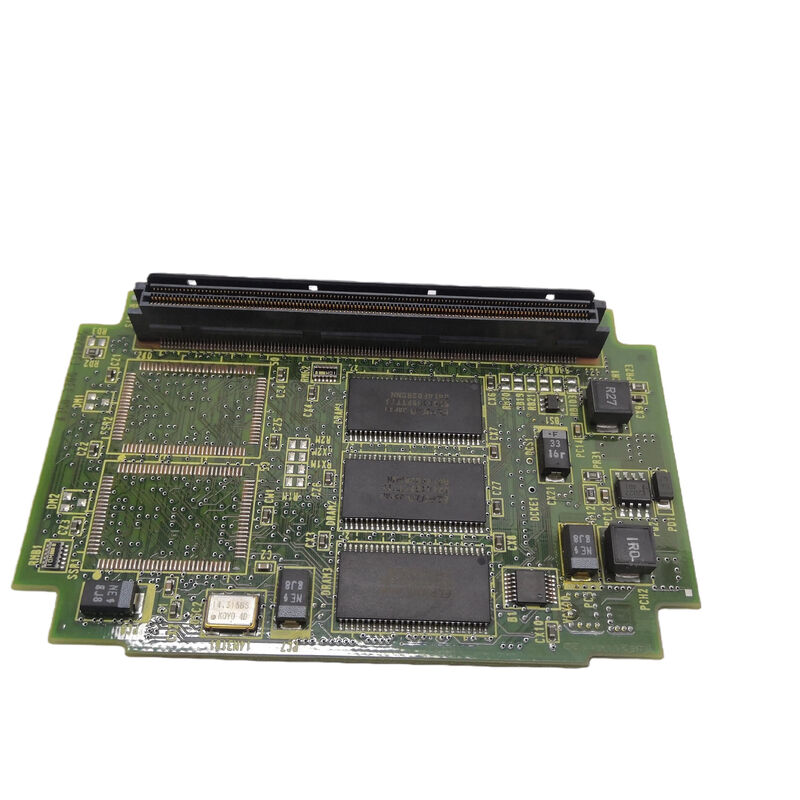

A20B-3300-0331 มีการกำหนด "WINDOWS CE" ไว้ในคำอธิบาย โดยระบุว่าเป็นบอร์ด CPU ที่ใช้ระบบปฏิบัติการ Microsoft Windows CE แบบฝัง นี่คือหมวดหมู่ที่แตกต่างภายในตระกูลโมดูล CPU A20B-3300: โดยที่บอร์ด A20B-3300 ส่วนใหญ่รันเคอร์เนล CNC ที่เป็นกรรมสิทธิ์ของ FANUC โดยตรง บอร์ด CPU Windows CE จะรันเลเยอร์ฟังก์ชัน PC
Windows CE ใน FANUC CNC:FANUC นำเสนอตัวเลือกฟังก์ชันพีซีที่ใช้ Windows CE สำหรับแพลตฟอร์ม CNC บางรุ่น — ช่วยให้สภาพแวดล้อม Windows แบบฝังน้ำหนักเบาสามารถทำงานควบคู่ไปกับเคอร์เนล CNC ได้ สิ่งนี้มีให้:
อินเทอร์เฟซผู้ดำเนินการแบบกำหนดเอง:ผู้ผลิตเครื่องจักรสามารถพัฒนาหน้าจอ HMI โดยใช้เครื่องมือที่เข้ากันได้กับ Windows CE โดยนำเสนออินเทอร์เฟซผู้ปฏิบัติงานเฉพาะเครื่องจักร โดยไม่ต้องใช้ Windows XP เต็มรูปแบบของตัวเลือกฟังก์ชัน FANUC PC
การเชื่อมต่อข้อมูล:Windows CE รองรับเครือข่าย TCP/IP การสื่อสารแบบอนุกรม และโปรโตคอลการแลกเปลี่ยนข้อมูลอุตสาหกรรมมาตรฐาน ช่วยให้ CNC สามารถเชื่อมต่อกับเครือข่ายโรงงาน ระบบ DNC และซอฟต์แวร์ตรวจสอบการผลิตภายในสภาพแวดล้อมระบบปฏิบัติการแบบฝังตัว
รันไทม์น้ำหนักเบา:Windows CE ได้รับการออกแบบมาสำหรับฮาร์ดแวร์ฝังตัวทางอุตสาหกรรม โดยต้องใช้หน่วยความจำและประสิทธิภาพของโปรเซสเซอร์น้อยกว่า Windows เดสก์ท็อปเต็มรูปแบบ ทำให้เหมาะสำหรับสภาพแวดล้อมการประมวลผลที่มีข้อจำกัดของโมดูล CNC CPU
| พารามิเตอร์ | ค่า |
|---|---|
| ระบบปฏิบัติการ | Windows CE (ฝังตัว) |
| พิมพ์ | ซีพียูพีซีบี |
| ชุด | A20B-3300 |
| หมวดหมู่ | PCB ควบคุม Fanuc |
| บริการ | FanucWorld: โทรสอบถามห้องว่าง |
ซีรีส์ A20B-3300 มีการ์ดโปรเซสเซอร์หลายประเภทที่รองรับฟังก์ชัน CNC ที่แตกต่างกัน ช่วง 033x ภายในซีรีส์นี้อยู่ตรงกลางของตระกูล — หลังโมดูล Pentium CPU มาตรฐาน (031x) และก่อนช่วงโมดูลเซอร์โว FSSB (039x-044x) บอร์ด A20B-3300-033x ที่ได้รับการยืนยันอื่นๆ ได้แก่:
A20B-3300-0331:Windows CE CPU PCB — ผลิตภัณฑ์นี้A20B-3300-0312:CPU Pentium 16MB สำหรับ 21i-B (ตระกูลที่อยู่ติดกัน)A20B-3300-0390/0391:การ์ดเซอร์โว C5410A FSSB (ต่อมาในซีรีส์เดียวกัน)
ข้อบกพร่องของบอร์ดฟังก์ชัน CNC PC:ระบบ CNC ของ FANUC พร้อมฟังก์ชันพีซีที่ใช้ Windows CE จะพัฒนาความล้มเหลวระดับระบบปฏิบัติการ - สภาพแวดล้อม Windows CE ไม่สามารถเริ่มต้นหรือหยุดทำงาน ในขณะที่ CNC เองก็ดำเนินไปตามปกติ A20B-3300-0331 ถูกระบุว่าเป็นข้อบกพร่อง การทดแทนจะคืนค่าฟังก์ชัน Windows CE PC
การบำรุงรักษาระบบควบคุมซีเอ็นซี:CNC FANUC พร้อมอินเทอร์เฟซ Windows CE ได้รับการบำรุงรักษาทางอิเล็กทรอนิกส์ A20B-3300-0331 ถูกแทนที่ด้วยเพื่อคืนค่าสภาพแวดล้อม Windows CE ที่ฝังตัวให้อยู่ในสภาพที่ทราบว่าดี
คำถามที่ 1: A20B-3300-0331 ใช้งานฟังก์ชันการตัดเฉือน CNC หรือเฉพาะฟังก์ชัน PC เท่านั้น
A20B-3300-0331 ถูกระบุว่าเป็น "WINDOWS CE CPU PCB" ซึ่งให้สภาพแวดล้อมการทำงาน Windows CE สำหรับเลเยอร์ฟังก์ชัน PC ฟังก์ชันการตัดเฉือนหลักของ CNC (การควบคุมเซอร์โว การแก้ไข การดำเนินการ PMC) ทำงานบนสถาปัตยกรรมเคอร์เนล CNC แยกจากสภาพแวดล้อม Windows CE ความล้มเหลวของ A20B-3300-0331 ส่งผลต่ออินเทอร์เฟซฟังก์ชัน PC แต่ไม่ใช่ความสามารถในการตัดเฉือนพื้นฐานของ CNC
คำถามที่ 2: A20B-3300-0331 รองรับ Windows CE เวอร์ชันใด
เวอร์ชัน Windows CE ที่ A20B-3300-0331 รองรับนั้นถูกกำหนดโดยซอฟต์แวร์ FANUC ที่ติดตั้งบนบอร์ดและเอกสารการบำรุงรักษาฮาร์ดแวร์และซอฟต์แวร์ FANUC ที่เกี่ยวข้อง Windows CE มีอยู่ในเวอร์ชัน 3.0, 4.x, 5.0 และ 6.0 ซึ่งแต่ละเวอร์ชันมีความเข้ากันได้ของ API ที่แตกต่างกัน ตรวจสอบจากเอกสารระบบ FANUC ที่เกี่ยวข้องว่าบอร์ดนี้รองรับเวอร์ชัน CE หรือไม่
คำถามที่ 3: การเปลี่ยน A20B-3300-0331 ส่งผลต่อพารามิเตอร์หรือโปรแกรม CNC หรือไม่
พารามิเตอร์ CNC และโปรแกรมชิ้นส่วนจะถูกจัดเก็บไว้ในโมดูล SRAM และ FROM บนหรือใกล้กับกระดานหลัก CNC — แยกจาก PCB CPU ของ Windows CE การเปลี่ยน A20B-3300-0331 จะไม่ส่งผลต่อข้อมูลการตัดเฉือน CNC แอปพลิเคชัน HMI แบบกำหนดเองหรือข้อมูลใด ๆ ที่จัดเก็บไว้ในสภาพแวดล้อม Windows CE อาจต้องมีการกู้คืนจากการสำรองข้อมูลหลังการเปลี่ยน
คำถามที่ 4: การใช้งานทางอุตสาหกรรมใดบ้างที่ได้รับประโยชน์จาก Windows CE บน FANUC CNC
Windows CE บน FANUC CNC ช่วยให้: หน้าจอสัมผัสของผู้ปฏิบัติงานแบบกำหนดเอง (เหนือกว่าอินเทอร์เฟซ FANUC MDI มาตรฐาน), การรวบรวมข้อมูลในเครื่องโดยไม่ต้องใช้พีซี, การบูรณาการกับระบบระดับโรงงานโดยใช้โปรโตคอลการสื่อสารทางอุตสาหกรรมมาตรฐาน และอินเทอร์เฟซเครื่องอ่านบาร์โค้ด/RFID สำหรับการระบุชิ้นส่วนอัตโนมัติและการเลือกโปรแกรม
