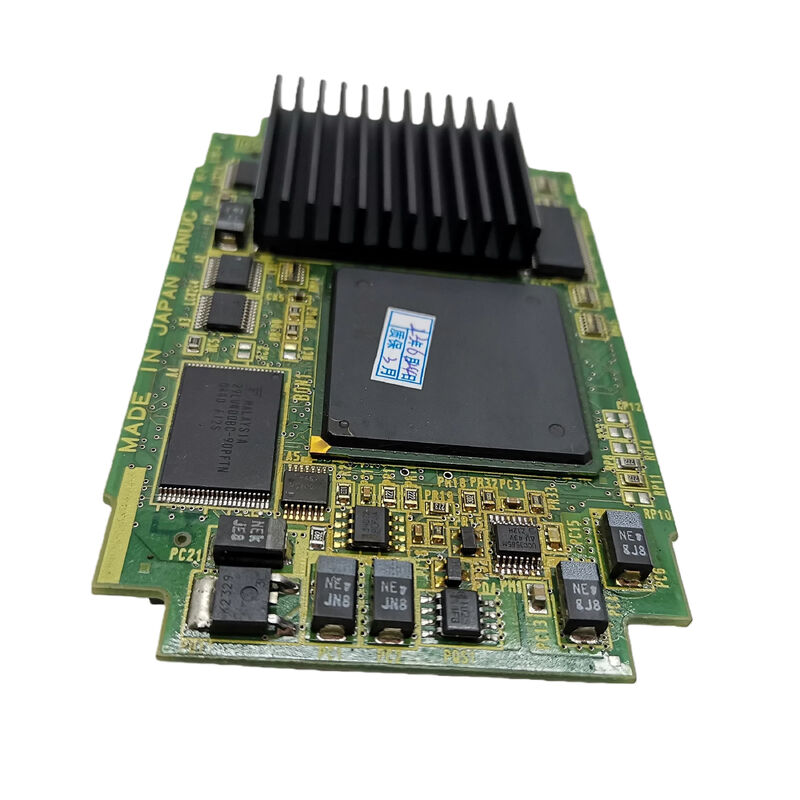

A20B-3300-0313 แฟนูค บอร์ด CPU A20B33000313 A2OB-33OO-O3I3

A20B-3300-0313 ∙ FANUC F0i-C Pentium CPU Module ∙ 32MB SDRAM / ซีรีส 0i-C CNC / แพล็กอินพรอเซอร์การ์ด / การควบคุมเครื่องและโลจิก

ซีรี่ย์ 0i-C ช่อง CNC ระบบ Pentium Era

FANUC Series 0i-C (F0i-C) เป็นรุ่นที่สามของแพลตฟอร์ม CNC 0iโปรเซสเซอร์ Intel Pentium ของ A20B-3300-0313 เป็นการก้าวหน้าที่สําคัญจากฮาร์ดแวร์ประเภท 486DX2 ของรุ่น 0i-A ก่อนหน้านี้:

สถาปัตยกรรมการประมวลผล:Pentium นําเสนอท่อ superscalar สามารถดําเนินการสองคําสั่งต่อวัฏจักรนาฬิกา (เทียบกับ 486 ของคําสั่งเดียวต่อวัฏจักร)

หน้าที่ CNC ที่จํากัดการคํานวณ ∙ การแทรกซ้อนที่ซับซ้อนกับแกนหลายแกนพร้อมกันการมองไปข้างหน้าจํานวนบล็อคสูง ข้อดีในการผ่านของ Pentium แปลว่าบล็อคโปรแกรมที่ประมวลผลต่อมิลลิวินาทีมากขึ้น.

เส้นทางข้อมูลที่กว้างกว่าพันธมิตรข้อมูลภายนอก 64 บิตของ Pentium (เทียบกับ 486 32 บิต) ทําให้ความกว้างแบนด์วิทของความจําเพิ่มเป็นสองเท่าต่อวงจรเวลาสําหรับการปฏิบัติงาน CNC ที่ใช้ความจํามาก การบรรจุบล็อกโปรแกรมขนาดใหญ่เข้าไปในพัฟเฟอร์มองหน้า, การจัดการตารางปารามิเตอร์ในเวลาจริง ช่องแบนด์วิทที่สูงกว่าลดเวลารอของ CPU ในความจํา

32MB SDRAM:เครื่อง A20B-3300-0313 ใส่ SDRAM ขนาด 32MB ลงใน CPU โดยตรง SDRAM (Synchronous DRAM) ทําให้การดําเนินงานของเครื่องทํางานได้ตรงกับนาฬิการะบบ โดยกําจัดภาวะการรอของ DRAM ที่ไม่สมองกันสําหรับ CNC ที่ใช้ซุตซอฟต์แวร์ 0i-C ครบถ้วนที่มีตัวเลือกที่พัฒนาอยู่, 32MB ให้พื้นที่ทํางานที่จําเป็น

ข้อจํากัดหลัก

อีเทอร์เน็ตและการประมวลผลระดับสูง

คําอธิบายของ fanuc-controller.com ระบุว่า A20B-3300-0313 "ถูกออกแบบให้ใช้ใน FANUC CNC controller (เช่น ซีรีส์ 21i ที่มี Ethernet และความต้องการในการประมวลผลที่ก้าวหน้า)"โปรเซสเซอร์ Pentium และความจุของ SDRAM 32MB รองรับคุณสมบัติที่ก้าวหน้าของรุ่น 0i-C/21i:

• Ethernet ที่ติดตั้งสําหรับ DNC และการรวบรวมข้อมูล
• ฟังก์ชัน PC สําหรับแอพลิเคชั่น HMI ตามสั่ง
• โปรแกรมความหนาแน่นสูงขึ้นมองไปข้างหน้าสําหรับการกําหนดรูปแบบความเร็วสูงที่เรียบร้อย
• ฟังก์ชัน PMC ที่พัฒนา

สถานการณ์การใช้งาน

ความผิดพลาดของโมดูล CPU CNC 0i-C:ซีรีส 0i-C CNC จะพัฒนาสัญญาณเตือนความผิดพลาดระดับโปรเซสเซอร์ที่ชี้ให้เห็นถึงการล้มเหลวของบัตร CPU, การหยุดทํางานของ CNC ระหว่างการเริ่มต้น, หรือการรีเซ็ตระบบระยะสั้นการเปลี่ยนโมดูล CPU A20B-3300-0313 กลับคืนเนื้อหาการประมวลผลโดยไม่กระทบต่อโมดูลอื่นๆ.

โปรแกรมเปลี่ยน CPU module:เครื่องผลิตขนาดสูงที่มี CNC 0i-C ที่ทํางานนานแทน A20B-3300-0313 ในส่วนของตารางการบํารุงรักษาป้องกัน โดยรีเซ็ตอายุการใช้งานของโมดูล CPU

FAQ

Q1: A20B-3300-0313 จําเป็นต้องตั้งค่าหรือทดสอบ SDRAM หลังการติดตั้ง?

SDRAM ได้รับการบูรณาการโดยตรงกับโมดูล A20B-3300-0313 ไม่จําเป็นต้องมีการปรับแต่งหรือทดสอบแยกPOST ของ CNC (Power-On Self Test) ตรวจสอบ SDRAM เป็นส่วนหนึ่งของลําดับการเริ่มต้นความผิดพลาด SDRAM ใด ๆ ที่พบในช่วงนี้จะสร้างระบบเตือนก่อน CNC จะถึงการทํางานปกติ

Q2: A20B-3300-0313 เปรียบเทียบกับ A20B-3300-0475 (ชนิด A3, DRAM 128MB) ได้อย่างไร?

ทั้งคู่เป็นโมดูล CPU plug-in ในซีรีส์ A20B-3300 แต่สําหรับรุ่น CNC ต่างกัน:

• A20B-3300-0313: ประเภท Pentium, SDRAM ขนาด 32MB สําหรับซีรีส์ 0i-C
• A20B-3300-0475: ประเภท A3, DRAM 128MB, สําหรับแพลตฟอร์มใหม่ (0i-D A3)

SDRAM ขนาด 32MB ใน 0313 เทียบกับ 128MB ใน 0475 สะท้อนความต้องการของซอฟต์แวร์และความต้องการในการประมวลผลของรุ่น CNC แต่ละรุ่น

Q3: อะไรควรตรวจสอบเมื่อ A20B-3300-0313 มีข้อสงสัยว่ามีความบกพร่อง

ก่อนที่จะเปลี่ยนโมดูล CPU: ตรวจสอบว่าสายไฟของสล็อตบอร์ดหลักอยู่ในระยะที่กําหนด (ตามความหมาย 5V และ 3.3V) และยืนยันว่าโมดูล FROM ติดตั้งอย่างถูกต้องและไม่เสียหายตรวจสอบว่าแบตเตอรี่ SRAM มีสุขภาพดี (แบตเตอรี่ SRAM ที่ล้มเหลวอาจทําให้เกิดอาการที่เลียนแบบความผิดพลาดของ CPU)หากปัจจัยภายนอกทั้งหมดถูกยืนยันถูกต้อง และสัญญาณเตือนระบบยังคงชี้ให้เห็นถึงความผิดพลาดระดับ CPU การเปลี่ยน A20B-3300-0313 เป็นสิ่งที่เหมาะสม

Q4: พรีเซสเซอร์ Pentium บน A20B-3300-0313 เป็น CPU ของผู้บริโภค Intel แบบมาตรฐาน หรือเป็นตัวแปรที่จํากัดกับ FANUC?

โปรเซสเซอร์ประเภท Pentium ที่ใช้ในโมดูล FANUC CNC เป็นเวอร์ชั่นอุตสาหกรรมที่ฝังของสถาปัตยกรรม Intel Pentium ถูกเลือกสําหรับช่วงอุณหภูมิที่ขยายออกไป, ความน่าเชื่อถือและความต้องการในการใช้งานนานของอุตสาหกรรม CNC. มันไม่ใช่อุปกรณ์เดียวกันกับ PC desktop Pentium ที่เป็นมาตรฐาน แม้ว่ามันจะใช้สถาปัตยกรรมชุดคําสั่งเดียวกัน
