| สถานที่กำเนิด | ญี่ปุ่น |
| ชื่อแบรนด์ | FANUC |
| ได้รับการรับรอง | CE RoHS |
| หมายเลขรุ่น | A16B-2200-0918 |

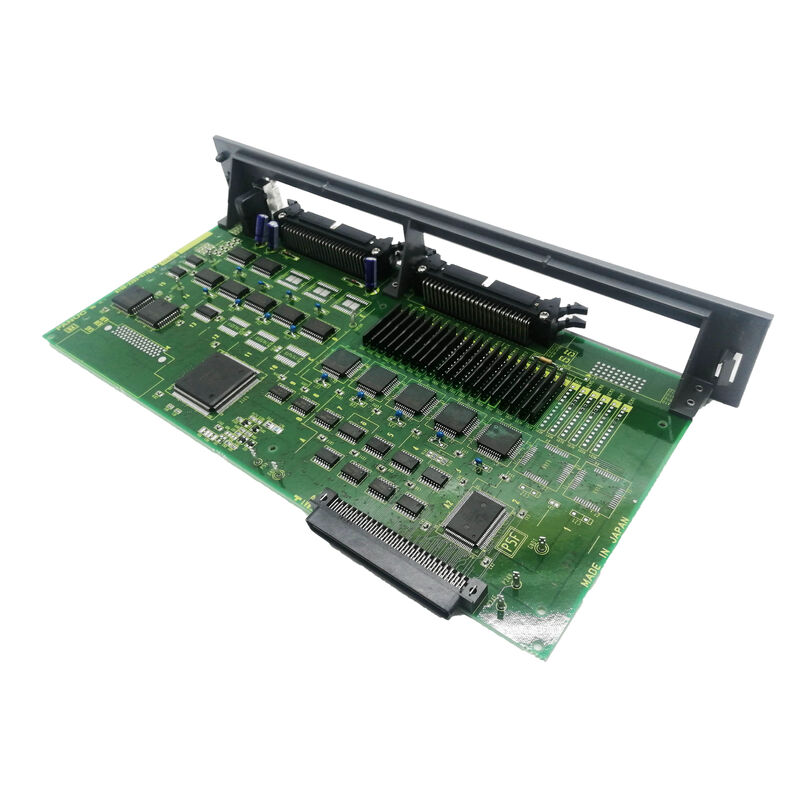

A16B-2200-0918 รวมการขยายความสามารถของ CNC ที่สำคัญสองรายการไว้ในช่อง Option 1:
การประมวลผลการแสดงผลกราฟิกด้วย RAM แบบขยาย:"ขยาย CPU RAM กราฟิก" บนบอร์ดนี้ หน่วยความจำที่ขยายนี้ช่วยให้โปรเซสเซอร์กราฟิกสามารถรักษาเนื้อหาการแสดงผลที่มีความละเอียดสูงกว่าและสถานะอินเทอร์เฟซกราฟิกที่ซับซ้อนมากขึ้น — รวมถึงการตรวจสอบกราฟิกเส้นทางเครื่องมือ — โดยไม่มีข้อจำกัดด้านหน่วยความจำของฟังก์ชันการแสดงผลของกระดานหลักฐาน
การสื่อสารบัฟเฟอร์ระยะไกล:Remote Buffer คือเทคโนโลยีอินเทอร์เฟซ DNC ความเร็วสูงของ FANUC ไม่เหมือนกับ RS-232C DNC มาตรฐาน (ซึ่งสตรีมข้อมูลโปรแกรมแบบเรียลไทม์ด้วยอัตรารับส่งข้อมูลเพียงเล็กน้อย) Remote Buffer ให้:
| พารามิเตอร์ | ค่า |
|---|---|
| เข้ากันได้ | ซีรีส์ 16/18 (F16B) |
| แรมกราฟิก | ขยาย (เกินกระดานฐาน) |
| แสดงผลเอาท์พุต | วิดีโอซีอาร์ที |
| การสื่อสาร | พอร์ตการสื่อสารแบบอนุกรม + บัฟเฟอร์ระยะไกล |
| บริการ | จำเป็นต้องมีการแลกเปลี่ยนหลัก |
| ซ่อมแซม | ไม่สามารถใช้ได้ |
ความแตกต่างระหว่าง Remote Buffer และ RS-232C DNC มาตรฐานนั้นใช้งานได้จริง:
มาตรฐาน RS-232C DNC (เช่นเดียวกับ A16B-2200-0910):โฮสต์พีซีจะส่งบล็อกโปรแกรมทีละบล็อกขณะที่ CNC ดำเนินการ หากพีซีมีความล่าช้าในการประมวลผล — เนื่องจากงานอื่นๆ ความล่าช้าของเครือข่าย หรือโอเวอร์เฮดของซอฟต์แวร์ — บัฟเฟอร์บล็อกของ CNC จะทำงานว่างเปล่า ซึ่งส่งผลให้อัตราป้อนลดลงชั่วขณะ (การหยุดชะงักที่ได้ยินและมองเห็นได้ในการตัดเฉือน) ที่เรียกว่า "การติดขัดของ DNC" สำหรับพื้นผิวที่มีความแม่นยำ การติดขัดนี้จะสร้างรอยที่มองเห็นได้
บัฟเฟอร์ระยะไกล:โฮสต์จะดาวน์โหลดโปรแกรมทั้งหมด (หรือส่วนใหญ่) ลงในหน่วยความจำ Remote Buffer บน A16B-2200-0918 ด้วยความเร็วสูงก่อนหรือระหว่างการตัดเฉือน CNC อ่านจากบัฟเฟอร์ภายในเครื่อง — ซึ่งพร้อมข้อมูลอยู่เสมอ — ช่วยลดการพึ่งพาไทม์มิ่งของพีซี การพูดติดอ่าง DNC จะถูกกำจัด การตัดเฉือนที่แม่นยำที่อัตราป้อนที่ตั้งโปรแกรมไว้เต็ม แม้จะตั้งโปรแกรมไว้นานมาก ก็ยังคงรักษาไว้โดยไม่หยุดชะงัก
การตัดเฉือนแม่พิมพ์และแม่พิมพ์ที่แม่นยำ:เครื่องแมชชีนนิ่งเซ็นเตอร์แบบแม่พิมพ์และแม่พิมพ์ CNC ซีรีส์ 16-B ต้องการไฟล์เส้นทางเครื่องมือขนาดใหญ่จาก DNC (บล็อกนับแสนบล็อก) DNC มาตรฐานทำให้เกิดรอยบนพื้นผิวที่ยอมรับไม่ได้ Remote Buffer ของ A16B-2200-0918 ให้การจ่ายบล็อกที่ไร้ที่ติโดยไม่กระตุก
บอร์ดกราฟิกมีข้อผิดพลาดโดยมี DNC ขัดข้อง:CNC ซีรีส์ 16/18 สูญเสียทั้งความสามารถในการตรวจสอบกราฟิกและการสื่อสาร DNC บัฟเฟอร์ระยะไกลไปพร้อมๆ กัน มีการระบุ A16B-2200-0918 แล้ว การแทนที่จะคืนค่าทั้งสองฟังก์ชัน
คำถามที่ 1: A16B-2200-0910 (Option 1 Graphic + RS-232) และ A16B-2200-0918 (Option 1 Graphic + Remote Buffer) แตกต่างกันอย่างไร?
A16B-2200-0910 รองรับ Series 16 รุ่นก่อนหน้า (รุ่น F16) โดยเพิ่มกราฟิกและการสื่อสาร RS-232C มาตรฐาน A16B-2200-0918 รองรับซีรีส์ 16-B (รุ่น F16B) โดยอัปเกรดการสื่อสารจาก RS-232C เป็น Remote Buffer ซึ่งเป็นอินเทอร์เฟซ DNC แบบบัฟเฟอร์ความเร็วสูงกว่า ซึ่งช่วยขจัดปัญหาด้านเวลา DNC ราคา A16B-2200-0918 ที่ สะท้อนถึงความสามารถที่เพิ่มขึ้นเมื่อเทียบกับบอร์ดตัวเลือกพื้นฐาน
คำถามที่ 2: Core Exchange หมายความว่าจะต้องส่งคืนบอร์ดที่ชำรุดหรือไม่
ใช่. "จำเป็นต้องมีการแลกเปลี่ยนหลัก" สำหรับ A16B-2200-0918 มีการจัดหาบอร์ดทดแทนมาให้และจะต้องส่งคืนบอร์ดที่ชำรุดเป็นแกนหลัก เครดิตการแลกเปลี่ยนช่วยลดต้นทุนสุทธิ ต่างจากการซื้อแบบมาตรฐาน การแลกเปลี่ยนหลักไม่ใช่ทางเลือก - ต้องส่งหน่วยที่ผิดพลาด
คำถามที่ 3: หาก A16B-2200-0918 ล้มเหลว การทำงานของ DNC จะหยุดลงโดยสิ้นเชิงหรือไม่
หากฮาร์ดแวร์ Remote Buffer ล้มเหลว โหมด Remote Buffer DNC จะไม่สามารถใช้งานได้อีกต่อไป CNC อาจยังคงรองรับการสื่อสาร RS-232C มาตรฐานผ่านพอร์ตอื่นๆ การที่ CNC จะสามารถทำงานต่อในโหมด DNC ที่เสื่อมคุณภาพได้หรือไม่นั้น ขึ้นอยู่กับการกำหนดค่าเฉพาะของเครื่องจักร และพอร์ตอนุกรมอื่นที่พร้อมใช้งานสำหรับ DNC แบบฟีดหยดหรือไม่
คำถามที่ 4: การแทนที่ A16B-2200-0918 จำเป็นต้องป้อนพารามิเตอร์การสื่อสาร DNC ใหม่หรือไม่
พารามิเตอร์การสื่อสาร (อัตราบอด บิตหยุด พาริตี การตั้งค่าบัฟเฟอร์ระยะไกล) จะถูกจัดเก็บไว้ใน SRAM พารามิเตอร์หลักของ CNC — ไม่ใช่ในบอร์ดตัวเลือก หลังจากติดตั้ง A16B-2200-0918 ทดแทนแล้ว พารามิเตอร์การสื่อสารที่มีอยู่จะถูกนำมาใช้ใหม่โดยอัตโนมัติ ตรวจสอบการสื่อสาร DNC ด้วยการถ่ายโอนโปรแกรมทดสอบก่อนกลับสู่การใช้งานจริง
คำถามที่ 5: A16B-2200-0918 สามารถใช้งานร่วมกับเครื่อง FANUC Series 18 ได้หรือไม่
เข้ากันได้กับ "ระบบควบคุม CNC FANUC ซีรีส์ 16/18" ซีรีส์ 16 และ 18 ใช้สถาปัตยกรรมบอร์ดตัวเลือกเดียวกัน และสล็อต Option 1 ยอมรับบอร์ดเดียวกันบนทั้งสองแพลตฟอร์ม การกำหนด "F16B" ในรายการของรายการหมายถึงตระกูลแพลตฟอร์มรุ่น 16/18 B
