| สถานที่กำเนิด | ญี่ปุ่น |
| ชื่อแบรนด์ | FANUC |
| ได้รับการรับรอง | CE RoHS |
| หมายเลขรุ่น | A16B-2200-0900 |

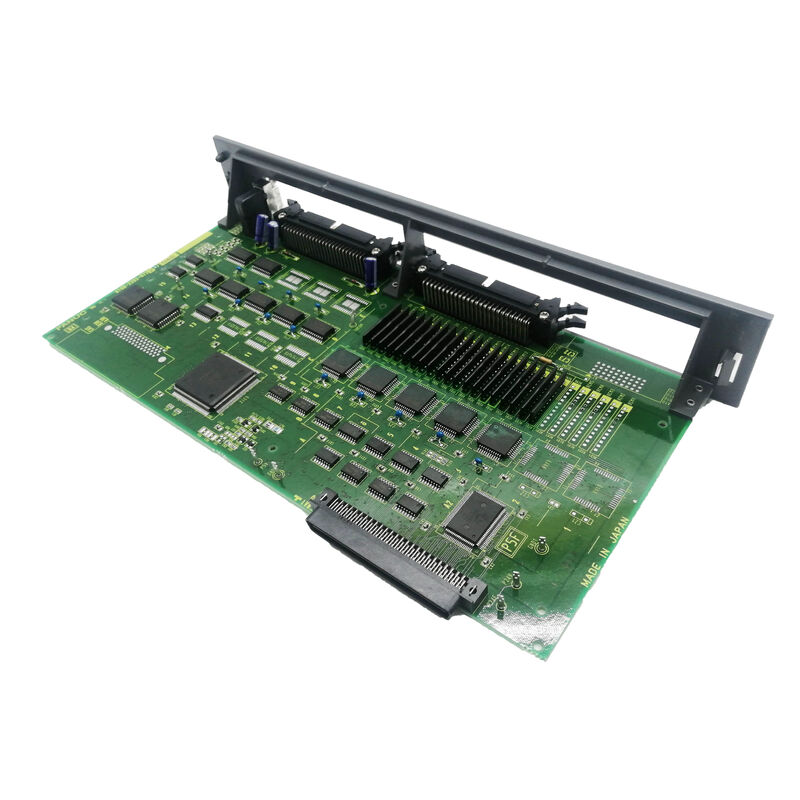

CNC Electronics ยืนยันว่า: "Fanuc A16B-2200-0900 main card. เป็นส่วนหนึ่งของรุ่นแรกของระบบควบคุม 16, 18, และ 21.
"คลื่นแรก" เป็นสภาพแวดล้อมที่สําคัญ ซีรี่ย์ 16-A เป็นรุ่นแรกของ FANUC แบบ A ของ ซีรี่ย์ 16 CNCเครื่องเหล่านี้เป็นตัวแทนของความสามารถ CNC ของ FANUC ในเวลาที่นํามาใช้: การควบคุมหลายแกนที่คอมพัคต์ในสถาปัตยกรรมบอร์ดหลักที่บูรณาการ
"A" ใน 16-A ระบุรุ่นของฮาร์ดแวร์ รุ่นแรกของระบบฮาร์ดแวร์ซีรีส์ 16ให้บริการทั้งศูนย์แปรรูป F-16M และการตั้งค่าศูนย์หมุน F-16T จากแผ่น CPU หลักเดียว.
| ปริมาตร | มูลค่า |
|---|---|
| รองรับได้ | F-16M (เครื่องจักร) F-16T (การหัน) |
| จํานวนแกน | 4 |
| อินเตอร์เฟซแกน | ประเภท A หรือประเภท B |
| สปินด์ | 1 |
| การแสดง | ผลิต CRT หลัก |
| คีย์บอร์ด | อินเตอร์เฟซ MDI |
| การสื่อสาร | ช่อง RS-232C |
| ความคิดเห็น | 4 ทางเข้าโคเดอร์ + 4 ทางเข้าขนาดเส้น |
| น้ําหนัก | 2.40 ปอนด์ |
CNC Electronics อธิบายฟังก์ชันทั้งหมด:
การควบคุมด้วยเซอร์โว 4 แกน:ขับเคลื่อนสูงสุด 4 แกนเซอร์โวผ่านอินเตอร์เฟซประเภท A หรือประเภท B ทั้งสองประเภทของอินเตอร์เฟสเชื่อมต่อ CPU หลักกับเครื่องขยายเซอร์โว Type A ใช้คําสั่งความเร็วแบบแอนลาจประเภท B ใช้อินเตอร์เฟซดิจิตอลแบบซีเรียล (เป็นตัวนําไปสู่ FSSB).
สปินด์หนึ่งให้บริการคําสั่งความเร็ว spindle และการตอบสนองอินเตอร์เฟซสําหรับมอเตอร์ spindle หนึ่ง
การออกจอ CRT:สร้างสัญญาณวีดีโอสําหรับจอ CRT ของ CNC ช่องจอแสดงของผู้ใช้งานสําหรับการแสดงโปรแกรม, การใส่ปริมาตร, และการวินิจฉัย
คีย์บอร์ด MDI:บริหารคีย์บอร์ด MDI สําหรับการใส่ข้อมูลด้วยมือ ใส่โปรแกรม การเปลี่ยนแปลงพารามิเตอร์ และการทํางานแบบมือ
การสื่อสาร RS-232Cให้ช่องทางลําดับ RS-232C สําหรับการอัพโหลด / ดาวน์โหลดโปรแกรมระหว่าง CNC และ PC และสําหรับ "การให้อาหารระบาย" (การทํางาน DNC ที่โปรแกรมถูกสตรีมจาก PC ในระหว่างการแปรรูป)
การตอบสนองในระดับเส้นตรง:นอกเหนือจาก 4 เครื่องปรับรหัสของมอเตอร์เซอร์โวบอร์ดรองรับ 4 ทางเข้าระดับเส้นตรง (linear scale inputs) ทําให้สามารถวัดตําแหน่งได้โดยตรงจากสไลด์ของเครื่องสําหรับการตอบสนองแบบปิดวงจร โดยอิสระจากเครื่องปรับรหัสมอเตอร์.
16-ความผิดปกติของบอร์ดหลัก CNC:ศูนย์แปรรูป FANUC ซีรีส์ 16-A เสียฟังก์ชัน CNC ครับ ไม่มีจอ ไม่มีการควบคุมแกน A16B-2200-0900 ได้รับการระบุว่าเป็นความผิดพลาดของบอร์ดหลัก การเปลี่ยนคืนการทํางาน CNC F-16M อย่างเต็มที่
การบํารุงรักษาสตาร์จหลัก:สายการผลิตที่ใช้เครื่อง CNC รุ่น 16-A ร่วมในโครงการแลกเปลี่ยนหลักของ MRO Electric หน่วย A16B-2200-0900 ถูกแลกเปลี่ยนกับหน่วยที่ปรับปรุงใหม่ตามตารางการบํารุงรักษาแบบเคลื่อนไหว
Q1: ความแตกต่างระหว่าง F-16M (การแปรรูป) และ F-16T (การหัน) การตั้งค่าบนบอร์ด A16B-2200-0900 เดียว?
ฮาร์ดแวร์ A16B-2200-0900 เหมือนกันสําหรับ F-16M และ F-16Tความแตกต่างคือในซอฟต์แวร์ระบบ CNC หน่วย FROM ที่บรรจุด้วยซอฟต์แวร์ศูนย์แปรรูป (รอบ G-code สําหรับการบด) เทียบกับซอฟต์แวร์ศูนย์หมุน (รอบ G-code สําหรับการหมุน)โมดูล SMD และฮาร์ดแวร์บอร์ดเบส ให้บริการทั้งสองแบบ
คําถามที่ 2: "อินเตอร์เฟซประเภท A หรือประเภท B" หมายถึงอะไรสําหรับ 4 แกน?
ประเภท A เป็นอินเตอร์เฟซคําสั่งความเร็วแบบแอนาล็อก CPU หลักส่งแรงดันแบบแอนาล็อก ± 10V ที่แสดงความเร็วที่สั่งให้ไปยังเครื่องกระตุ้นการขับเคลื่อนแกนแต่ละตัวประเภท B เป็นอินเตอร์เฟซดิจิตอลแบบซีเรียลประเภทอินเตอร์เฟซเฉพาะในเครื่องที่ได้รับการกําหนดโดยการขับเคลื่อน servo ที่ติดตั้ง ทั้งคู่เป็นเทคโนโลยีอินเตอร์เฟสก่อน FSSB (ก่อนไฟเบอร์ออปติก)
Q3: A16B-2200-0900 เหมือนกับ A16B-2202-0860 (CPUหลักชุด 18-B) ไหม?
หมายเลข A16B-2200-0900 เป็นซีรีส์ 16-A CPU หลัก หน่วยงานเก่าของรุ่นเครื่องมือแบบ A สําหรับแพลตฟอร์มซีรีส์ 16A16B-2202-0860 เป็น CPU หลักของซีรีส์ 18-B รุ่นใหม่ของ Model B สําหรับแพลตฟอร์มซีรีส์ 18. ซีรีย์ฮาร์ดแวร์ที่แตกต่างกัน (A16B-2200 vs A16B-2202) รุ่น CNC ที่แตกต่างกัน (รุ่น A vs รุ่น B) ไม่เปลี่ยนกันได้
Q4: การเปลี่ยน A16B-2200-0900 ต้องการการลดปารามิเตอร์ใหม่หรือไม่?
ปริมาตร CNC อยู่ในโมดูล SRAM หากโมดูล SRAM ไม่เสียหายและโอนไปยังบอร์ดสํารอง ปริมาตรทั้งหมดจะถูกอนุรักษ์ หากข้อมูล SRAM หายไปปริมาตรต้องซ่อมแซมจากสํารอง- เสมอสํารองปริมาตรทั้งหมด ก่อนการบํารุงรักษาบอร์ดหลัก
