| สถานที่กำเนิด | ญี่ปุ่น |
| ชื่อแบรนด์ | FANUC |
| ได้รับการรับรอง | CE ROHS |
| หมายเลขรุ่น | A20B-3300-0225 |
เลขส่วน:A20B-3300-0225
ผู้ผลิต:บริษัท ฟานุค (ญี่ปุ่น)
ประเภทสินค้า:บอร์ดวงจรควบคุม (PCB)
ซีรี่ย์บอร์ด:A20B-3300
การใช้งาน:FANUC CNC และระบบอัตโนมัติอุตสาหกรรม
A20B-3300-0225 เป็นบอร์ดวงจรควบคุมจาก FANUC รายการ A20B-3300ครอบครัวสินค้า A20B-3300 ครอบคลุม PCB ที่มีประสิทธิภาพสูงหลายชนิดที่ใช้ในระบบควบคุม CNC และหุ่นยนต์ของ FANUCการ์ดประมวลผล CPU บอร์ดควบคุมกราฟิก และวงจรอินเตอร์เฟซแกน
บอร์ดเหล่านี้เป็นตัวแทนของแนวทางโครงสร้างแบบจําลองของ FANUC: บอร์ดแต่ละแผ่นทําหน้าที่ที่กําหนดไว้และสามารถเปลี่ยนได้โดยอิสระเมื่อจําเป็น.
บอร์ดซีรีส์ A20B-3300 เป็นรุ่นที่เกี่ยวข้องกับแพลตฟอร์มควบคุม i-series และภายหลังของ FANUC
พวกเขารวมสถาปัตยกรรมการประมวลผลและรถบัสการสื่อสาร ที่เป็นลักษณะของวิศวกรรม CNC ของ FANUCและการก่อสร้างที่คอมแพคต์สําหรับการติดตั้งบนพื้นผิวที่อนุญาตให้มีฟังก์ชันที่หนาแน่นในพื้นที่แผ่นขนาดเล็ก. A20B-3300-0225 นําปรัชญาวิศวกรรมเดียวกันนี้ไปสู่หน้าที่เฉพาะเจาะจงของมัน ภายในระดับระดับผู้ควบคุม
FANUC ผลิตแผ่น A20B-3300 ในญี่ปุ่น
พวกมันถูกออกแบบมาเพื่อทํางานอย่างต่อเนื่องในสภาพแวดล้อมอุตสาหกรรม การจัดการกับอุณหภูมิ, ความสั่นสะเทือน และเสียงเสียงไฟฟ้าที่เกิดจากเครื่องมือหรือตู้หุ่นยนต์
เหล่านี้ไม่ใช่อุปกรณ์อิเล็กทรอนิกส์ประเภทผู้บริโภค ส่วนประกอบและการสร้าง PCB ถูกกําหนดไว้สําหรับวงจรการทํางานและสภาพแวดล้อมของอุตสาหกรรมอัตโนมัติ
| ปริมาตร | มูลค่า |
|---|---|
| เลขส่วน | A20B-3300-0225 |
| ผู้ผลิต | บริษัท ฟานุค |
| ประเภทสินค้า | บอร์ดวงจรควบคุม (PCB) |
| ซีรี่ย์บอร์ด | A20B-3300 |
| การใช้งาน | FANUC CNC และระบบอัตโนมัติอุตสาหกรรม |
| สาเหตุ | ญี่ปุ่น |
| อุณหภูมิการทํางาน | 0 °C |
| อุณหภูมิในการเก็บ | -20 ∼ 60°C |
| ความชื้น | 75% RH แม็กซ์ (ไม่หมัก) |
| สภาพที่มี | ใหม่ (ส่วนเกิน) / ปรับปรุงใหม่ / ซ่อมแซม |
FANUC สร้างเครื่องควบคุม CNC และหุ่นยนต์ของตนโดยใช้ปรัชญาของพานที่จําแนกได้
บอร์ด CPU หลักเป็นพื้นฐานโครงสร้างและไฟฟ้า ✅ มันเป็นที่ตั้งของโมดูลพรอเซอร์และให้บริการเครื่องเชื่อมและซ็อตสําหรับบอร์ดอื่น ๆ ทั้งหมด
ซีรี่ย์ A20B-3300 อาศัยชั้นฟังก์ชันของโมดูลเพิ่มเติมที่กําหนดว่าตัวควบคุมสามารถทําอะไรได้
ความสามารถของเซอร์โวของตัวควบคุม ∙ มีแกนกี่แกนที่มันควบคุมวิธีการรวดเร็วที่มันอัพเดทวงจร servo เป็นที่กําหนดโดยโมดูลการควบคุม servo ติดต่อกับบอร์ดหลัก.
คุณภาพกราฟฟิกของอินเตอร์เฟซผู้ใช้งานถูกกําหนดโดยโมดูลกราฟิก
ตัวเลือกการสื่อสาร เช่น อีเทอร์เน็ต, HSSB, และอินเตอร์เฟซฟิลด์บัส แต่ละตัวมาจากบอร์ดพิเศษในโครงสร้างแบบจําลองเดียวกันนี้
ซีรีย์ A20B-3300 ครอบคลุมทุกประเภทการทํางานเหล่านี้
ตัวแปร -0225 ทําหน้าที่เฉพาะเจาะจงในระบบแบบจําลองนี้ ตําแหน่งของมันในเครื่องควบคุมกําหนดสิ่งที่มันทํา
เมื่อบอร์ดนี้ล้มเหลว หน้าที่เฉพาะเจาะจงที่มันให้หายไป และเนื่องจากสถาปัตยกรรมของ FANUC เป็นแบบจําลอง การเปลี่ยนเพียงบอร์ดนี้คือการตอบสนองการบํารุงรักษาที่ถูกต้อง
แนวทางแบบโมดูลในการออกแบบ CNC และเครื่องควบคุมหุ่นยนต์ เป็นการตัดสินใจทางวิศวกรรมโดยเจตนาโดย FANUC และมันมีผลต่อการบํารุงรักษาที่สําคัญ ก่อนที่การออกแบบแบบโมดูลจะกลายเป็นมาตรฐานความบกพร่องในส่วนใด ๆ ของเครื่องควบคุมอิเล็กทรอนิกส์อาจหมายถึงการเปลี่ยนหน่วยควบคุมทั้งหมด.
แนวทางแบบโมดูลได้เปลี่ยนแปลงสิ่งนี้: ระบุแผ่นที่ผิดปกติ แทนแผ่นนั้นเท่านั้น และระบบกลับมาใช้งาน
ปรัชญานี้ต้องการให้มีแผ่นสํารองในตลาด
บอร์ดใหม่จาก FANUC บางครั้งก็มีผ่านช่องทางที่ได้รับอนุญาตสําหรับผลิตภัณฑ์ปัจจุบัน
สําหรับแผ่นที่ถูกหยุดผลิตหรือสําหรับเวลานําจาก FANUC ยาวมาก, กล่องซัพพลายของตลาดหลังการขายและบริการซ่อมแซม.
A20B-3300-0225 ได้รับการสนับสนุนจากห่วงโซ่การจําหน่ายนี้ ไม่ว่ากระดานที่ต้องการจะใหม่มากเกินไปอาร์คิเทคชันแบบโมดูล หมายความว่ามันสามารถเปลี่ยนได้โดยไม่ส่งผลกระทบต่อองค์ประกอบอื่นใดในตัวควบคุม.

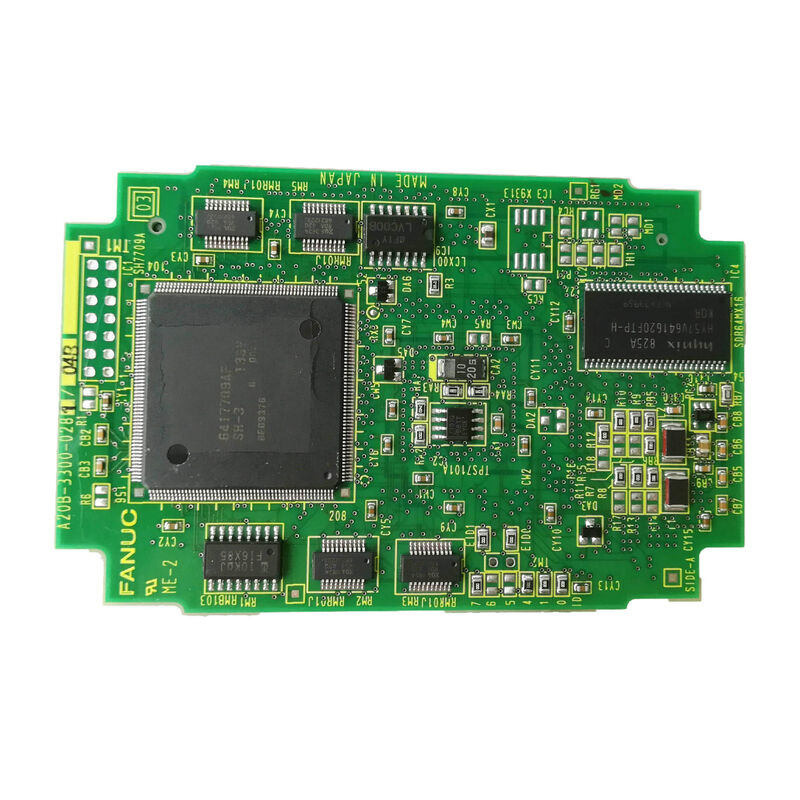

บอร์ดซีรีส์ A20B-3300 ใช้การก่อสร้างที่ติดอยู่บนพื้นผิวทั่วไป ส่วนประกอบมีขนาดเล็ก จัดไว้อย่างแม่นยํา และมีความรู้สึกต่อการปล่อยไฟฟ้า
รับมือด้วยสายรัดข้อมือกันสแตตติก และทํางานบนพื้นผิวที่ติดดิน
การจับแผ่นด้วยขอบของมัน และหลีกเลี่ยงการสัมผัสพื้นผิวส่วนประกอบหรือปินเชื่อม
บอร์ดเหล่านี้ติดตั้งโดยเชื่อมต่อกับซ็อตที่กําหนดไว้บนบอร์ดหลักหรือ Backplane ของตัวควบคุม
แนวโน้มของบอร์ดมักถูกกําหนดโดยกณิตศาสตร์ของเครื่องเชื่อม ̇ บอร์ดสามารถใส่ได้เพียงอย่างถูกต้องความต้านทานระหว่างการใส่โดยทั่วไปหมายถึงการผิดการจัดท่าแทนการเปลี่ยนแบบกระดานที่แตกต่างกัน.
หลังจากการติดตั้ง ตรวจสอบให้แน่ใจว่า เครื่องเชื่อมทั้งหมดถูกติดตั้งไว้เต็มที่ ก่อนที่จะกลับมาใช้พลังงาน ตรวจสอบให้แน่ใจว่าไม่มีการขัดแย้งหรือส่วนประกอบอื่น ๆ ถูกขยับ
จากนั้นเปิดและทดสอบการทํางานของระบบในพื้นที่ที่บริการโดยบอร์ดนี้
Q1: เครื่องควบคุมแสดงสัญญาณเตือนที่เกี่ยวข้องกับฟังก์ชันที่ให้บริการโดยบอร์ดนี้. มันอาจเป็นปัญหาของสายเชื่อมแทนความผิดพลาดของบอร์ด?
ใช่ครับ ปัญหาการเชื่อมต่อ เป็นหนึ่งในสาเหตุที่พบบ่อยที่สุด ของสัญญาณเตือนที่เกี่ยวข้องกับบอร์ด
ก่อนจะสรุปว่าบอร์ดล้มเหลว ถอดมันออกอย่างระมัดระวัง ตรวจสอบปินเชื่อมต่อและสอดสัมผัสซ็อตสําหรับความเสียหายหรือปนเปื้อน
การสั่นสะเทือนในเวลาที่ผ่านมา อาจทําให้เครื่องเชื่อมพานหัก
การติดต่อส่วนหนึ่งของพานเชื่อมทําให้การทํางานของพานสูญเสียไปเรื่อย ๆ หรือสิ้นสุด
Q2: วิธีการยืนยัน A20B-3300 ที่ถูกต้อง ก่อนซื้อเครื่องสํารอง?
อ่านหมายเลขชิ้นส่วนจากฉลากของบอร์ดที่ติดตั้ง A20B-3300 ซีรีย์มีตัวแปรหลายตัว
หน่วยงานที่ระบุตัวตน
อย่าแทนตัวแปรที่อยู่ใกล้ๆ -0225 ที่แตกต่างกัน โดยไม่มีข้อมูลการเข้ากันได้ยืนยัน เลขส่วนบนฉลากเป็นแหล่งที่เชื่อถือได้เพียงอย่างเดียว
Q3: บอร์ดถูกเปลี่ยน แต่สัญญาณเตือนเดียวกันกลับมาหลังจากไม่กี่วัน อะไรอาจเป็นสาเหตุของการล้มเหลวซ้ํา ๆ?
การล้มเหลวของบอร์ดซ้ําๆ หมายถึง สภาพแวดล้อมที่ทําให้บอร์ดเสียหาย แทนที่จะเป็นความผิดพลาดของสินค้า
สาเหตุทั่วไปประกอบด้วย การแปรปรวนของปัสดุพลังงานบนสายไฟฟ้าของบอร์ด การปนเปื้อนของสารเย็นที่เข้าสู่ตู้ควบคุม หรืออุณหภูมิเกินระยะยาว
ตรวจสอบคุณภาพของแรงกระหน่ําไฟฟ้าและสภาพความร้อนและภาวะปนเปื้อนของตู้ก่อนติดตั้งเครื่องสํารองใหม่
คําถามที่ 4: ต้องทําสํารองข้อมูล ก่อนเปลี่ยนบอร์ดนี้ไหม?
การสํารองข้อมูลที่จําเป็นขึ้นอยู่กับหน้าที่เฉพาะของบอร์ด
บอร์ดที่ไม่มีการเก็บข้อมูลอย่างต่อเนื่อง หน่วยอินเตอร์เฟซ passive หน่วยควบคุม servo ไม่เก็บข้อมูล และการเปลี่ยนไม่มีผลกระทบต่อข้อมูล
บอร์ดที่เก็บข้อมูลการตั้งค่า หรือฟอร์มแวร์ จะต้องใช้วิธีการฟื้นฟู
เป็นแนวปฏิบัติทั่วไป ให้ทําสํารองข้อมูล CNC อย่างสมบูรณ์แบบ ก่อนการบํารุงรักษาเครื่องควบคุม
Q5: บอร์ดแสดงให้เห็นการเปลี่ยนสี แต่ไม่มีความเสียหายทางกายภาพที่ชัดเจน.
การเปลี่ยนสีบน PCB โดยทั่วไปแสดงถึงเหตุการณ์ความร้อนก่อนหน้านี้ หน่วยส่วนประกอบที่ร้อนเกินขั้นต่ํา, ความกระชับกําลังผ่านไป, หรือสั้นที่ทําให้เกิดการทําความร้อนในพื้นที่
การเปลี่ยนสีเองอยู่ที่พื้นฐาน PCB และไม่ได้หมายความว่าบอร์ดล้มเหลวเสมอ แต่มันชี้ให้เห็นว่าเหตุการณ์ความเครียดเกิดขึ้น
พื้นที่ที่ได้รับผลกระทบและส่วนประกอบที่อยู่ใกล้เคียงควรตรวจสอบอย่างละเอียด
กระดานที่มีการเปลี่ยนสี ควรพิจารณาเป็นข้อสงสัย และเปลี่ยนถ้าความน่าเชื่อถือเป็นเรื่องสําคัญ
