| สถานที่กำเนิด | ญี่ปุ่น |
| ชื่อแบรนด์ | FANUC |
| ได้รับการรับรอง | CE RoHS |

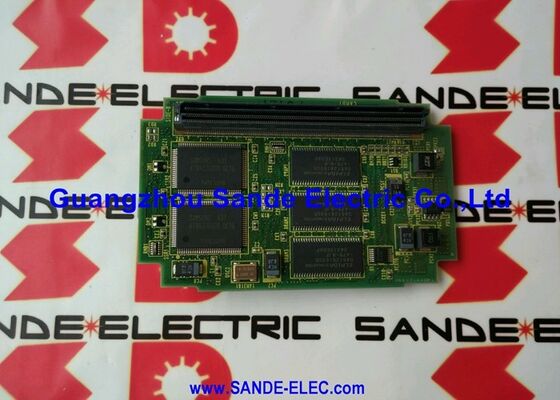

| หมายเลขรุ่น | A20B-3300-0170 |
MMX ถือเป็นการเปลี่ยนแปลงครั้งสำคัญในซีรีส์โมดูล CPU A20B-3300 การ์ด CPU FANUC i-series รุ่นก่อนๆ ใช้โปรเซสเซอร์ Intel 486DX ซึ่งมีความสามารถและเชื่อถือได้ในขณะนั้น แต่จำกัดเฉพาะชุดคำสั่งจำนวนเต็ม x86 ดั้งเดิม
ส่วนขยาย MMX ของ Intel นำเสนอคำสั่ง SIMD ใหม่ 57 คำสั่ง (คำสั่งเดียว หลายข้อมูล) สำหรับสถาปัตยกรรมของโปรเซสเซอร์ คำแนะนำเหล่านี้ช่วยให้โปรเซสเซอร์ดำเนินการคำนวณบางอย่างกับจุดข้อมูลหลายจุดพร้อมกัน แทนที่จะทำตามลำดับ สำหรับการใช้งาน CNC สิ่งนี้แปลเป็นการดำเนินการที่มีประสิทธิภาพมากขึ้นของการดำเนินการที่ใช้จุดลอยตัวเข้มข้น: การคำนวณส่วนโค้งวงกลม การแก้ไขเส้นทางเครื่องมือที่ซับซ้อน การมองไปข้างหน้าของโปรแกรมแบบเรียลไทม์ และการเรนเดอร์กราฟิกสำหรับการแสดงผลของผู้ปฏิบัติงาน
A20B-3300-0170 นำแกนประมวลผลที่รองรับ MMX มาสู่แพลตฟอร์ม CNC ของ FANUC Series 16i และ 18i ซึ่งให้ปริมาณการประมวลผลที่เพิ่มขึ้นเมื่อเทียบกับรุ่นก่อน 486 รุ่นภายในฟอร์มแฟคเตอร์ทางกายภาพเดียวกัน
| พารามิเตอร์ | ค่า |
|---|---|
| โปรเซสเซอร์ | สถาปัตยกรรม Intel MMX |
| เข้ากันได้ | FANUC ซีรีส์ 16i, 18i (รุ่น A) |
| รุ่นซีเอ็นซี | 16i-MA, 18i-MA, 18i-TA, 18i-PA, 180i-TA |
| แดรม | สล็อตขยายออนบอร์ด |
| การติดตั้ง | เสียบปลั๊กเข้ากับเมนบอร์ด 16i/18i |
| รุ่น | ไอเจเนอเรชั่น โมเดล เอ |
A20B-3300-0170 ติดตั้งโดยตรงในช่องเสียบการ์ด CPU บนเมนบอร์ด FANUC Series 16i/18i (มาเธอร์บอร์ด) นี่เป็นวิธีการติดตั้งแบบเดียวกับการ์ด CPU เจนเนอเรชั่น 486 รุ่นก่อนหน้า — อินเทอร์เฟซสล็อตจริงมีความสอดคล้องกันในรุ่น A ซึ่งทำให้ A20B-3300-0170 ทดแทนโดยตรงสำหรับการ์ด CPU 486DX2 รุ่นก่อนหน้าในช่องเดียวกัน
เพื่อวัตถุประสงค์ในการบำรุงรักษา การเปลี่ยนการ์ด CPU ที่ล้มเหลวนั้นต้องการเพียงการเข้าถึงภายในของชุดควบคุม CNC เท่านั้น ไม่ต้องใช้ฮาร์ดแวร์สำหรับติดตั้งเพิ่มเติม และไม่มีการเปลี่ยนแปลงสายไฟหรือบอร์ดอื่นๆ ในตัวเครื่อง
ซีรีส์ 18i CNC CPU ล้มเหลว:FANUC 18i-MA CNC ล้มเหลวในลำดับการเริ่มต้นระบบ การทดสอบจะแยกความผิดปกติไปที่โมดูล CPU การติดตั้ง A20B-3300-0170 จะช่วยฟื้นฟูการเริ่มต้นและการทำงานของ CNC การ์ดที่ติดตั้ง MMX จะแทนที่โมดูลคลาส 486 ก่อนหน้าโดยไม่ต้องเปลี่ยนมาเธอร์บอร์ด
รีเฟรชประสิทธิภาพของโมดูล CPU:CNC ซีรีส์ 16i ที่ใช้การ์ด CPU เจนเนอเรชั่น 486 กำลังประสบปัญหาข้อจำกัดในการมองล่วงหน้าของโปรแกรมที่อัตราป้อนสูง การเปลี่ยนการ์ด CPU ด้วยโมดูล A20B-3300-0170 MMX พร้อมด้วยโมดูลส่วนขยาย DRAM ช่วยเพิ่มความสามารถในการประมวลผลและหน่วยความจำในการทำงาน เพื่อการบัฟเฟอร์มองไปข้างหน้าที่ดีขึ้น
คำถามที่ 1: A20B-3300-0170 เข้ากันได้กับระบบ Series 16i-B หรือ 18i-B (รุ่น B) หรือไม่
A20B-3300-0170 ได้รับการระบุไว้สำหรับรุ่นฮาร์ดแวร์ Model A ของซีรีส์ 16i และ 18i ฮาร์ดแวร์รุ่น B ใช้มาเธอร์บอร์ดรุ่นปรับปรุงที่แตกต่างกันโดยมีอินเทอร์เฟซการ์ด CPU ที่แตกต่างกัน A20B-3300-0170 ไม่สามารถเปลี่ยนได้กับการ์ด CPU รุ่น B ยืนยันการสร้างฮาร์ดแวร์ของ CNC จากหน้าจอการกำหนดค่าระบบก่อนสั่งซื้อ
คำถามที่ 2: โมดูล DRAM ใดที่เหมาะกับสล็อตส่วนขยายบน A20B-3300-0170
โมดูล DRAM สำหรับสล็อตขยายของ A20B-3300-0170 เป็นการ์ดหน่วยความจำซีรีส์ FANUC A20B-3300 แยกต่างหาก — หมายเลขชิ้นส่วนโมดูล DRAM เฉพาะจะขึ้นอยู่กับความจุหน่วยความจำที่ต้องการ (A20B-3300-0291 คือหนึ่งในตัวเลือกดังกล่าวที่มีออนบอร์ดขนาด 16MB) ตรวจสอบโมดูล DRAM ที่เข้ากันได้จากเอกสารการติดตั้งฮาร์ดแวร์ 16i/18i ก่อนสั่งซื้อ
คำถามที่ 3: การแทนที่ A20B-3300-0170 จะลบข้อมูลโปรแกรมของ CNC หรือไม่
ไม่ โปรแกรม CNC ออฟเซ็ตเครื่องมือ ออฟเซ็ตงาน และพารามิเตอร์เครื่องจักรถูกจัดเก็บไว้ในหน่วยความจำ FROM (แฟลช) และ SRAM (แบตเตอรี่สำรอง) บนโมดูลหน่วยความจำแยกกัน — ไม่ใช่บนการ์ด CPU การเปลี่ยนการ์ด CPU จะไม่ลบข้อมูลโปรแกรมที่เก็บไว้ โดยที่โมดูลหน่วยความจำและแบตเตอรี่สำรองยังคงไม่เสียหายในระหว่างการเปลี่ยน สำรองข้อมูล CNC ทั้งหมดก่อนเปลี่ยนบอร์ดภายในทุกครั้ง เพื่อเป็นการป้องกันไว้ก่อน
คำถามที่ 4: อะไรคือความแตกต่างระหว่างโมดูล MMX CPU และโมดูล CPU 486DX2 สำหรับ 16i/18i?
การ์ด CPU ที่ใช้ 486DX2 (เช่น A20B-3300-0070) และ A20B-3300-0170 ที่ใช้ MMX แตกต่างกันในสถาปัตยกรรมการประมวลผล 486DX2 ทำงานที่ 66 MHz โดยใช้ชุดคำสั่งมาตรฐาน 486 การ์ด MMX ใช้โปรเซสเซอร์รุ่นที่สูงกว่าพร้อมชุดคำสั่ง MMX แบบขยาย ซึ่งให้ปริมาณงานจำนวนเต็มมากขึ้นสำหรับงานเดียวกัน ประโยชน์เชิงปฏิบัติในการใช้งาน CNC คือการดำเนินการการประมาณค่าและการคำนวณแบบมองไปข้างหน้าได้รวดเร็วยิ่งขึ้น ช่วยให้สามารถกำหนดโครงร่างอัตราป้อนสูงได้ราบรื่นยิ่งขึ้น
คำถามที่ 5: สามารถติดตั้ง A20B-3300-0170 ใน 21i-A CNC ได้หรือไม่
A20B-3300-0170 ได้รับการยืนยันสำหรับระบบซีรีส์ 16i และ 18i ซีรีส์ 21i เป็นรุ่น CNC ที่แยกออกมาภายในตระกูล i-gen — ยืนยันความเข้ากันได้สำหรับระบบ 21i-A จากคู่มือฮาร์ดแวร์ 21i ก่อนที่จะติดตั้ง A20B-3300-0170 ในแอปพลิเคชัน 21i
