| สถานที่กำเนิด | ญี่ปุ่น |
| ชื่อแบรนด์ | FANUC |
| ได้รับการรับรอง | CE ROHS |
| หมายเลขรุ่น | A20B-3300-0161 |

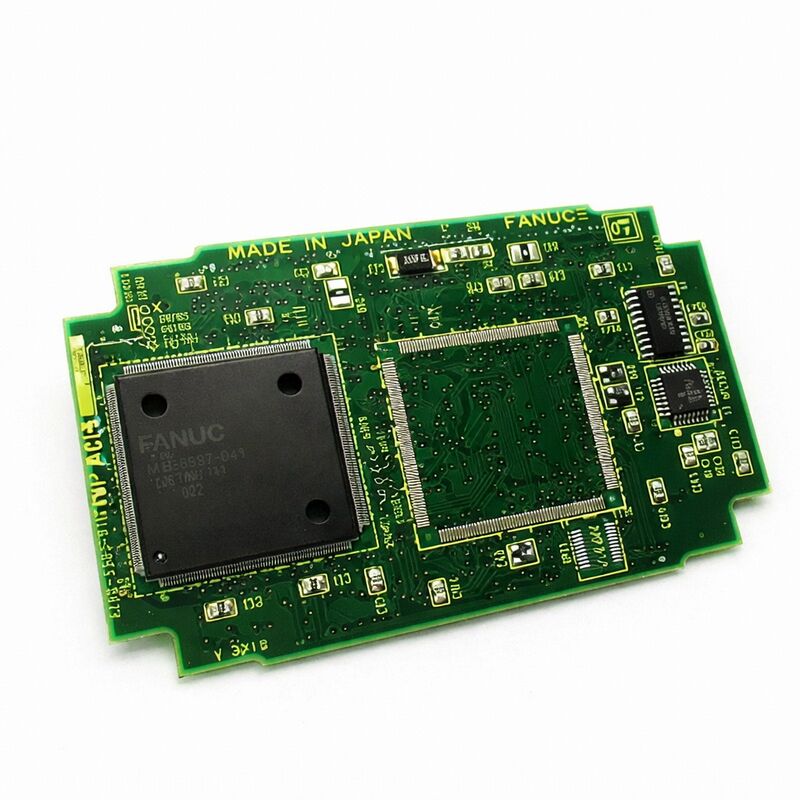

รายการFANUC A20B-3300-0161คือ CRT Link display control module บอร์ดที่อยู่ที่จุดเชื่อมระหว่างโลกการประมวลผลของ CNC และโลกภาพของผู้ใช้งาน
ทุกค่าปารามิเตอร์ เส้นโปรแกรม การสับเปลี่ยนเครื่องมือ ข้อความเตือนและจอกราฟิกที่ปรากฏบน FANUC CNC ของผู้ประกอบการพานีลผ่านโมดูลนี้ก่อนที่จะถึงจอถ้ามันไม่ทํางานอย่างถูกต้อง ผู้ใช้งานจะตาบอดกับภาวะของ CNC ภาวะที่ขึ้นอยู่กับชนิดของเครื่องและการทํางานสามารถระยะยาวจากความไม่สะดวกถึงการหยุดการผลิต.
การกําหนด "CRT Link" ในคําอธิบายอย่างเป็นทางการสะท้อนถึงโครงสร้างของบอร์ดA20B-3300-0161 รับข้อมูลการแสดงจาก CPU หลักผ่านการเชื่อมต่อบัสภายใน (อินเตอร์เฟซเชื่อมต่อ CRT) และจัดการกับเวลาทั้งหมด, การผลิตสัญญาณวีดีโอ และการอัพเดทใหม่ในวงจรของตัวเอง
การแยกแยกนี้มีคุณค่าทางการทํางาน: การอัพเดทจอต้องเกิดขึ้นอย่างต่อเนื่องและในระยะเวลาที่แม่นยํา เพื่อรักษาความมั่นคงภาพที่ไม่สับสน แต่ความต้องการเวลาเหล่านี้ขัดแย้งกับความต้องการวงจรควบคุมของ CNC.
โมดูลการแสดงสินค้าพิเศษแก้ความขัดแย้งนี้โดยให้ฟังก์ชันการแสดงสินค้ามีทรัพยากรการประมวลผลของตัวเอง
ครอบครัว A20B-3300 ครอบคลุมกลุ่มโมดูลจอของ FANUC ผ่านหลายรุ่น CNC และประเภทจอโมโนครอม VS สี, ขนาดจอที่แตกต่างกัน (7.2 นิ้ว, 9.5 นิ้ว, 10.4 นิ้ว), ตัวอักษรเท่านั้นเมื่อเทียบกับความสามารถกราฟฟิก, และพร้อม Ethernet เมื่อเทียบกับไม่ใช้ Ethernet.
A20B-3300-0161 เป็นตัวแปรเฉพาะ within ช่วงนี้, สามารถระบุได้โดยการสาน A350-3300-T166 ที่ปรากฏในเอกสารชิ้นส่วนของ FANUC
| ปริมาตร | มูลค่า |
|---|---|
| หน้าที่ | โมดูลควบคุมการแสดงภาพ CRT Link |
| อ้างอิงข้าม | A350-3300-T166 |
| ซีรี่ย์ | A20B-3300 |
| ประเภท | พล็อกอินจอ PCB |
| การใช้งาน | ช่องจอ FANUC CNC |
| สาเหตุ | ญี่ปุ่น |
เส้นทางจากข้อมูล CNC ไปยังสิ่งที่ปรากฏบนจอมีหลายขั้นตอนในการประมวลผลที่ A20B-3300-0161 จัดการ:
การสร้างตัวละคร:เมื่อ CNC ต้องการแสดงตัวเลขพาราเมตร, ค่าสัมพันธ์, ข้อความเตือน, หรือสายโปรแกรม, มันส่งรหัสตัวอักษร (ASCII หรือคล้ายกัน) ไปยังโมดูลการแสดง.โมดูลมี ROM เครื่องกําเนิดตัวอักษรที่แผนที่รหัสเหล่านี้เป็นรูปแบบพิกเซล.
ทุกตัวอักษรและสัญลักษณ์ที่เป็นตัวอักษรที่ปรากฏบนจอ CNC ที่แสดงตัวอักษรจะถูกนํามาแสดงโดยวงจรการสร้างตัวอักษรในโมดูลการแสดง
การแสดงภาพกราฟฟิก (สําหรับโมดูลจอที่สามารถแสดงภาพกราฟฟิก)สําหรับรูปแบบการแสดงที่มีความก้าวหน้ากว่าที่รองรับฟังก์ชันกราฟิกการแสดงภาพกราฟฟิก 3 มิติ หน่วยแสดงภาพประกอบด้วยโปรเซสเซอร์กราฟฟิกที่ให้บริการที่ทําการแสดงภาพบิตแมปจากข้อมูลพิกัดที่ส่งโดย CPU CNC หลัก.
การประมวลผลกราฟฟิกนี้จะใช้ความกว้างแบนด์วิทของ CPU หลักที่สําคัญ หากไม่ถอนไปยังโมดูลการแสดงภาพ
การแสดงเวลาและการร่วมกัน:จอ CRT (และตัวแทน LCD ของมัน) ต้องการสัญญาณการจับสมาธิแนวราบและแนวตั้งที่แม่นยําเพื่อรักษาภาพที่มั่นคง
โมดูลจอแสดงผลิตสัญญาณเวลาเหล่านี้ และรับประกันว่าผลิตข้อมูลวิดีโอถูกสynchronized กับพวกเขารูปภาพที่กรอบถูกต้อง ไม่ว่า CPU หลักของ CNC จะทําอะไร.
การออกสัญญาณวีดีโอ:The module converts the digitally-processed display data to the analogue or digital video signal appropriate for the connected display unit — whether a CRT monitor with analogue RGB input or an LCD panel with digital signal input.
ความล้มเหลวของ A20B-3300-0161 ได้แสดงออกมาในแบบที่ชัดเจน แต่บางครั้งอาจทําให้เกิดความผิดพลาด
หน้าจอว่าง:ไฟหลังจอ (ถ้าเป็น LCD) หรือท่อความดันสูง (ถ้าเป็น CRT) เริ่มทํางาน
สัญลักษณ์นี้แสดงให้เห็นว่าฮาร์ดแวร์จอทํางาน แต่ไม่ได้รับสัญญาณวีดีโอที่ใช้ได้ โดยทั่วไปเกิดจากโมดูลจอที่ล้มเหลว
การแสดงภาพที่บิดเบือนหรือแข็ง:ตัวอักษรจะปรากฏในตําแหน่งสุ่ม ค้อนของจอแสดงลักษณะที่ไร้สาระ หรือจอจะแสลงบนภาพหนึ่งขณะที่ CNC ตอบสนองกับข้อมูลเข้าตามปกติ (คุณสามารถได้ยินเสียงกระบอกแกนเคลื่อนที่ฯลฯ)
นี่แสดงให้เห็นว่า โมดูลจอทํางานได้บางส่วน แต่วงจรภายในมันมีปัญหา
ความเสียหายทางการแสดงบางส่วน:พื้นที่บางส่วนของจอถูกต้อง (ตัวอย่างเช่น เติบประกอบของซอฟท์คีย์ด้านล่าง) ในขณะที่พื้นที่อื่น ๆ แสดงข้อมูลที่ซับซ้อนหรือประเภทการแสดง (กราฟิค) ที่ถูกบกพร่อง ในขณะที่การแสดงตัวอักษรถูกต้อง.
นี่คือตัวชี้วัดการวินิจฉัยที่ใช้ได้: การบิดที่จอกราฟิกที่มีการแสดงตัวอักษรที่ถูกต้องชี้ให้เห็นถึงความผิดพลาดในวงจรการประมวลภาพกราฟิกของโมดูลไม่ใช่การสร้างตัวอักษรหรือผลิตวิดีโอพื้นฐาน.
แสดงปกติบนหน้าจอบางส่วน, เงินเปล่าบนอื่น ๆ:หากจอสถานะพื้นฐานของ CNC แสดงถูกต้อง แต่การเปลี่ยนไปยังจอทางเครื่องมือกราฟิกทําให้จอว่าง ส่วนกราฟิกของโมดูลจอสงสัย
จุดสําคัญในการวางแผนการบํารุงรักษา: โมดูลการควบคุมจอเก็บข้อมูล CNC ไม่มีค่าตัวแปรเมตรเครื่องจักร ไม่มีโปรแกรมชิ้นส่วน ไม่มีข้อมูลบันได PMCไม่มีเครื่องมือออฟฟิต ✅ ไม่มีสิ่งใดอยู่ในโมดูลแสดงภาพ. มันเป็นโปรเซสเซอร์แสดงภาพ stateless การเปลี่ยนมันไม่จําเป็นต้องสํารองข้อมูลและไม่มีปารามิเตอร์คืน
การกระทําเพียงครั้งเดียวหลังการเปลี่ยนคือการตรวจสอบว่าจอแสดงให้เห็นถูกต้อง ผ่านชนิดจอต่าง ๆ ของ CNC
นี่แตกต่างจากการเปลี่ยนบอร์ด CPU หลักหรือโมดูล SRAM ที่มีขั้นตอนการสํารองข้อมูลและการฟื้นฟูข้อมูลที่ครบถ้วนเป็นความจําเป็น
การเปลี่ยนโมดูลจอแสดงผล เป็นหนึ่งในการซ่อมแซมที่สะอาดที่สุดใน FANUC การบํารุงรักษา CNC ∙ เปลี่ยนบอร์ด, เริ่มทํางาน, ยืนยันว่าจอแสดงผลทํางาน
Q1: แกน CNC และ spindle ทํางานปกติ แต่จอเป็นว่าง. นี่ยืนยันว่า A20B-3300-0161 พลาดหรือไม่?
หน้าจอว่างที่มีแกน CNC และสปินด์ที่ใช้งานได้เป็นอย่างมากชี้ให้เห็นถึงความล้มเหลวของโมดูลจอ แต่ยืนยันด้วยการตรวจสอบไฟฟ้าและสายไฟของหน่วยจอก่อน
หน่วยจอแสดงภาพ (LCD/CRT) มีการเชื่อมต่อพลังงานของตัวเอง หากหน่วยจอแสดงภาพขาดพลังงาน จอแสดงภาพจะมืดไม่ว่าสภาพของโมดูลจอแสดงภาพจะเป็นอย่างไร
หากหน่วยจอแสดงผลยืนยันว่ากําลังทํางาน (แสงเบื้องหลังเปิด, อินเวอร์เตอร์ทํางานสําหรับ LCD) แต่ไม่แสดงภาพ, โมดูลจอแสดงผลเป็นผู้ต้องสงสัยต่อไป
การยืนยันอย่างรวดเร็วคือการสังเกตว่า ตัวชี้วัด LED ของ CNC บนบอร์ดหลักแสดงสถานะการทํางานปกติหรือไม่
Q2: A20B-3300-0161 สามารถแทน A20B-3300-0161 ได้หรือไม่?
-0161 และ -0162 เป็นบอร์ดที่แตกต่างกัน ภายในครอบครัวโมดูลจอ A20B-3300 ̇ พวกเขาจัดการกับการตั้งค่าจอที่แตกต่างกัน หรือรุ่น CNC
มันไม่สามารถแลกเปลี่ยนกันได้ โดยอิสระ โมดูลเฉพาะที่ต้องการจะกําหนดโดยบอร์ด CPU หลักที่มันติดตั้งและหน่วยจอที่เชื่อมต่อกับระบบ
ดูคู่มือการเชื่อมเครื่องมือของ CNC หรือตรงกับหมายเลขชิ้นอย่างแม่นยําจากฉลากของบอร์ดที่ติดตั้งการใช้ตัวแปรที่ไม่ถูกต้องจะนําไปสู่การแสดงไม่ทํางาน แม้ว่าบอร์ดเองจะสุขภาพดี.
Q3: มีความเสี่ยงใด ๆ ต่อข้อมูลของ CNC เมื่อเปลี่ยนโมดูลแสดงภาพหรือไม่?
A20B-3300-0161 ไม่เก็บข้อมูลเฉพาะเครื่อง ปารามิเตอร์ โปรแกรม ระดับ PMC และออฟเซตทั้งหมดอยู่ในโมดูล SRAM และ FROM บนบอร์ด CPU หลักที่ไม่ถูกรบกวนโดยการเปลี่ยนโมดูลจอ.
ปิดเครื่อง CNC ไปหมดก่อนการถอดหรือติดตั้งโมดูลจอ ✅ นี่คือ ESD และข้อป้องกันความปลอดภัย ✅ แต่ไม่จําเป็นต้องสํารองข้อมูลโดยเฉพาะสําหรับวิธีการนี้
Q4: ภาพแสดงเนื้อหาบางส่วนถูกต้อง (คีย์ซอฟท์, หัวหน้าหน้า) แต่ส่วนอื่น ๆ ถูกสับสน.
การเสียหายของจอส่วนหนึ่งที่มีเนื้อหาที่ถูกต้องบางส่วนมักจะชี้ให้เห็นถึงความผิดพลาดในส่วนย่อยเฉพาะของวงจรของโมดูลจอแทนความล้มเหลวที่สมบูรณ์
หากเครื่องหมาย softkey ที่ด้านล่างของจอถูกต้อง แต่พื้นที่ข้อมูลหลักถูกขัดขวาง เครื่องกําเนิดตัวอักษรสําหรับองค์ประกอบ UI หลักจะทํางาน แต่วงจรแสดงข้อมูลผิดปกติ
หากหน้าจอตัวอักษร (พารามิเตอร์, ออฟเซ็ต, โปรแกรม) ถูกต้อง แต่หน้าจอกราฟิก (เส้นทางเครื่องมือ, รูปแบบคลื่น) ได้เสียหาย, ส่วนย่อยการแสดงภาพกราฟิกล้มเหลว.
อาการเหล่านี้ยืนยันว่าโมดูลจอเป็นแหล่งความผิดพลาด และช่วยให้ศูนย์ซ่อมบํารุงตรวจวินิจฉัยวงจรเฉพาะที่จะแก้ไข
Q5: A20B-3300-0161 ควรจัดการอย่างไรระหว่างการเก็บและขนส่ง เพื่อป้องกันความเสียหาย?
บอร์ดต้องเก็บไว้ในถุงกันสติกตลอดเวลา เมื่อไม่ได้ติดตั้ง ทั้งสําหรับการเก็บและระหว่างการขนส่ง
ควรหลีกเลี่ยงอุณหภูมิสูงสุด: การเก็บรักษาที่ต่ํากว่า -20 °C หรือสูงกว่า +60 °C มีความเสี่ยงในการเสียหายของครึ่งประสาทและความเครียดต่อส่วนผสมของผสมผสมจากการหมุนเวียนทางความร้อน
บอร์ดไม่ควรวางใบหน้าลงบนพื้นผิวแข็ง (ความเสียหายขององค์ประกอบ) หรือต้อนกับบอร์ดอื่น ๆ ที่ไม่มีฟองกันสภาพระหว่างพวกเขา (ความเสียหายจากการสัมผัสและ ESD)หรือส่งในกล่องกระดาษธรรมดา โดยไม่มีการบรรจุแบบกันสแตตติก (การสะสมค่าสแตตติกระหว่างการขนส่ง).
กระเป๋าสะพายที่ป้องกันออนติสตาติกในกล่องกระดาษกระดาษที่แข็งแกร่ง
