| สถานที่กำเนิด | ญี่ปุ่น |
| ชื่อแบรนด์ | FANUC |
| ได้รับการรับรอง | CE ROHS |
| หมายเลขรุ่น | A20B-3300-0154 |

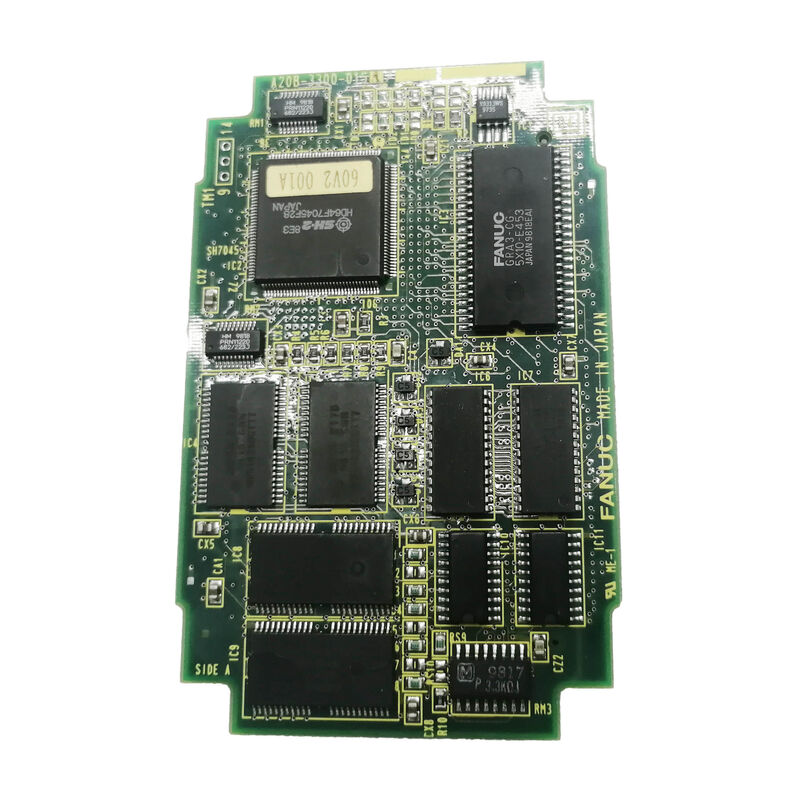

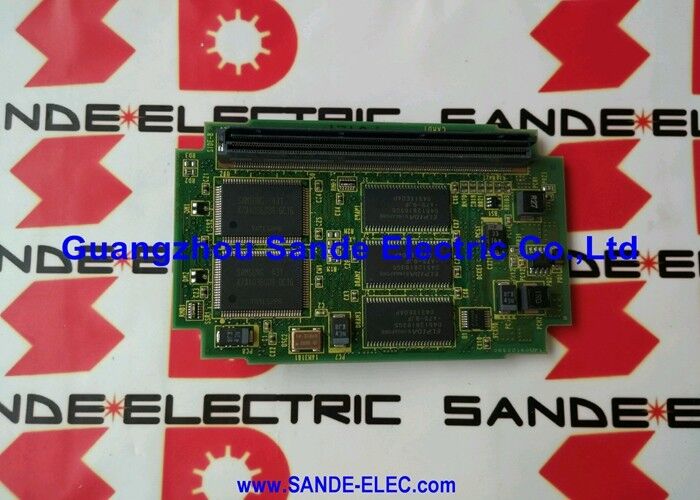

หมายเลขชิ้นส่วน: A20B-3300-0154
ผู้ผลิต: FANUC Corporation (ญี่ปุ่น)
ประเภทผลิตภัณฑ์: PCB ควบคุมจอแสดงผลกราฟิกขาวดำ (การ์ด GPU)
ซีรีส์บอร์ด: A20B-3300
ประเภทจอแสดงผล: LCD ขาวดำ STN ขนาด 7.2 นิ้ว
ระบบที่รองรับ: FANUC Series 16i, 18i, 20i, 21i
A20B-3300-0154 คือโมดูลประมวลผลกราฟิกสำหรับแผงควบคุม LCD ขาวดำขนาด 7.2 นิ้วของ FANUC ที่ติดตั้งบนคอนโทรลเลอร์ CNC ซีรีส์ 16i, 18i, 20i และ 21i เป็นการ์ด GPU โดยเฉพาะ — เป็นบอร์ดเสียบที่ติดตั้งอยู่ด้านหลังของเมนบอร์ด i-series — รับผิดชอบการประมวลผลกราฟิกทั้งหมดและการส่งออกการแสดงผลไปยังแผง STN ขาวดำขนาด 7.2 นิ้วที่ผู้ควบคุมมองเห็นได้ที่เครื่องจักร
องค์ประกอบภาพทุกอย่างบนอินเทอร์เฟซผู้ควบคุม CNC จะต้องผ่านบอร์ดนี้
รายการโปรแกรมเครื่องจักร, การแสดงตำแหน่งแกน, ข้อความแจ้งเตือน, หน้าจอพารามิเตอร์ และการแสดงเส้นทางเครื่องมือแบบกราฟิก ทั้งหมดนี้ถูกเรนเดอร์โดยโมดูลนี้
เมนบอร์ด CPU จัดการการประมวลผลโปรแกรม, การประมาณค่าการเคลื่อนที่ และการประมวลผล PMC
บอร์ดกราฟิกนี้จัดการงานแยกต่างหากในการแปลงข้อมูลนั้นให้เป็นเอาต์พุตแบบดอทเมทริกซ์ที่ส่งไปยังแผง LCD
การแยกการประมวลผลกราฟิกออกเป็นบอร์ดเฉพาะเป็นส่วนหนึ่งของสถาปัตยกรรม i-series ของ FANUC อย่างจงใจ CPU ของเมนบอร์ดไม่ต้องรับภาระในการคำนวณการเรนเดอร์การแสดงผล — สิ่งเหล่านี้ทำงานบนฮาร์ดแวร์ประมวลผลเฉพาะของ A20B-3300-0154 เอง
สิ่งนี้ช่วยให้โปรเซสเซอร์หลักของ CNC สามารถรักษาประสิทธิภาพการประมาณค่าที่สม่ำเสมอได้โดยไม่คำนึงถึงสิ่งที่เกิดขึ้นบนหน้าจอ
บอร์ดจะติดตั้งอยู่บนด้านหลังของเมนบอร์ด CPU ภายในแบคเพลนกรอบสีเหลืองของยูนิตพื้นฐาน i-series
มันเสียบเข้ากับซ็อกเก็ตเฉพาะและยึดด้วยคลิปตัวเว้นระยะสี่ตัว
ตำแหน่งทางกายภาพของมันช่วยป้องกันจากสภาพแวดล้อมของเครื่องจักร ในขณะเดียวกันก็ยังสามารถเข้าถึงได้สำหรับการเปลี่ยนเมื่อจำเป็น
| พารามิเตอร์ | ค่า |
|---|---|
| หมายเลขชิ้นส่วน | A20B-3300-0154 |
| ผู้ผลิต | FANUC Corporation |
| ประเภทผลิตภัณฑ์ | PCB ควบคุมจอแสดงผลกราฟิกขาวดำ |
| ซีรีส์บอร์ด | A20B-3300 |
| จอแสดงผล | LCD ขาวดำ STN ขนาด 7.2 นิ้ว |
| ระบบที่รองรับ | FANUC Series 16i, 18i, 20i, 21i |
| การติดตั้ง | โมดูลเสียบที่ด้านหลังของเมนบอร์ด CPU |
| แหล่งกำเนิด | ญี่ปุ่น |
| อุณหภูมิการทำงาน | 0 – 55°C |
| อุณหภูมิการจัดเก็บ | −20 – 60°C |
| ความชื้น | สูงสุด 75% RH (ไม่ควบแน่น) |
| สภาพที่มีจำหน่าย | ใหม่ (ส่วนเกิน) / ปรับปรุงใหม่ / ซ่อมแซม |
FANUC ได้ติดตั้งยูนิต CNC ขนาดกะทัดรัด i-series จำนวนมากด้วยแผง LCD ขาวดำ STN ขนาด 7.2 นิ้ว
จอแสดงผลขาวดำใช้เมทริกซ์สีเดียว — โดยทั่วไปคือตัวอักษรและกราฟิกสีขาวบนพื้นหลังสีเข้ม — แทนที่จะเป็นแผงสีที่มีแสงพื้นหลังที่ใช้ในการกำหนดค่า i-series ที่ใหญ่กว่า
สิ่งนี้ทำให้ยูนิตแผงมีขนาดกะทัดรัดและเหมาะสำหรับสภาพแวดล้อมที่พื้นที่ขนาดเล็กมีความสำคัญมากกว่าการแสดงผลสี
ผู้ควบคุมสามารถอ่านเนื้อหาโปรแกรม, แก้ไขโปรแกรมชิ้นงาน, ตรวจสอบตำแหน่งแกน, ตรวจสอบและตั้งค่าพารามิเตอร์ และตรวจสอบข้อความแจ้งเตือน สำหรับการแสดงเส้นทางเครื่องมือ หน้าจอขาวดำขนาด 7.2 นิ้วจะแสดงกราฟิกแบบ wire-frame ของเส้นทางที่ตั้งโปรแกรมไว้ — เพียงพอสำหรับการตรวจสอบเส้นทางการทำงานก่อนการตัด
โมดูลกราฟิกจัดการการเรนเดอร์นี้: รับข้อมูลเส้นทางเครื่องมือจาก CPU หลักและแปลงเป็นสัญญาณดอทเมทริกซ์ขาวดำที่แผงแสดงผล
เมื่อ A20B-3300-0154 ล้มเหลว จอแสดงผลจะแสดงอาการเฉพาะ
หน้าจอว่างเปล่าโดยที่ CNC ทำงานตามปกติเป็นอาการที่พบบ่อยที่สุด แสงพื้นหลังของแผงอาจยังคงเปิดอยู่ — แสดงแสงเรืองรองจางๆ — แต่ไม่มีตัวอักษรหรือกราฟิกปรากฏขึ้น เนื่องจากโมดูลกราฟิกไม่ได้สร้างเอาต์พุต
บางครั้งอาจเกิดความล้มเหลวในการแสดงผลบางส่วน: เนื้อหาบางส่วนถูกเรนเดอร์ในขณะที่พื้นที่หน้าจออื่นๆ ยังคงว่างเปล่า รูปแบบความล้มเหลวเหล่านี้ช่วยแยกความแตกต่างระหว่างความผิดปกติของโมดูลกราฟิกกับความผิดปกติของยูนิตแผง
เมนบอร์ด i-series ของ FANUC ใช้เมธอดการติดตั้งแบบมาตรฐานสำหรับโมดูลเสียบ A20B-3300-0154 ยึดติดกับเมนบอร์ดด้วยคลิปตัวเว้นระยะสี่ตัวที่จัดเรียงอยู่ที่มุมของบอร์ด ในการถอดบอร์ด ให้ดึงกรงเล็บของคลิปตัวเว้นระยะแต่ละตัวออกด้านนอกเพื่อปลดสลัก และยกบอร์ดออกจากซ็อกเก็ต
การใส่กลับต้องจัดแนวขั้วต่อของบอร์ดให้ตรงกับซ็อกเก็ตเมนบอร์ด และกดลงจนกว่าคลิปทั้งสี่จะเข้าที่
การจัดแนวขั้วต่อมีความสำคัญ ซ็อกเก็ตถูกออกแบบมาเพื่อป้องกันการใส่กลับด้าน แต่ต้องกดบอร์ดเข้าไปในซ็อกเก็ตจนสุด — การเชื่อมต่อบางส่วนจะทำให้เกิดการสัมผัสที่ไม่น่าเชื่อถือ ซึ่งอาจทำให้เกิดความล้มเหลวในการแสดงผลเป็นระยะๆ แม้ว่าบอร์ดจะทำงานได้ก็ตาม
หลังจากการติดตั้ง ตรวจสอบว่าตัวเว้นระยะทั้งสี่ตัวเข้าที่แล้วก่อนปิดยูนิตพื้นฐานและเปิดเครื่องอีกครั้ง
A20B-3300-0154 เฉพาะสำหรับการกำหนดค่าแผงขาวดำขนาด 7.2 นิ้ว FANUC ผลิตโมดูลกราฟิกหลายรุ่นสำหรับประเภทจอแสดงผลที่แตกต่างกัน — 9.5 นิ้วขาวดำ, 9.5 นิ้วสี, 10.4 นิ้วสี โมดูลเหล่านี้ไม่สามารถใช้แทนกันได้
ต้องจับคู่โมดูลที่ถูกต้องกับยูนิตแผงที่ใช้บนเครื่องจักร
คำถามที่ 1: หน้าจอว่างเปล่าทั้งหมด ยกเว้นแสงพื้นหลัง CNC แจ้งเตือนปกติ และเครื่องจักรทำงานอยู่หรือไม่ นี่คือ A20B-3300-0154?
หน้าจอว่างเปล่าพร้อมแสงพื้นหลังที่ทำงานอยู่และการทำงานของ CNC ปกติเป็นรูปแบบความล้มเหลวที่เป็นลักษณะเฉพาะของโมดูลกราฟิก
แผงเองได้รับพลังงาน (ดังนั้นแสงพื้นหลัง) แต่ข้อมูลกราฟิกจาก PCB จอแสดงผลหายไป
ตรวจสอบขั้วต่อระหว่างโมดูลกราฟิกและเมนบอร์ดก่อน — ขั้วต่อที่เสียบไม่แน่นจะทำให้เกิดอาการนี้เหมือนกัน
หากยืนยันว่าขั้วต่อเข้าที่แล้ว ให้เปลี่ยนโมดูลกราฟิก
คำถามที่ 2: สามารถใช้ A20B-3300-0154 กับแผงจอแสดงผลขาวดำขนาด 9.5 นิ้วได้หรือไม่?
ไม่ A20B-3300-0154 จับคู่กับการกำหนดค่าแผง LCD ขาวดำ STN ขนาด 7.2 นิ้ว การกำหนดค่าขาวดำขนาด 9.5 นิ้วของ FANUC ใช้โมดูลกราฟิกที่แตกต่างกัน
รูปแบบสัญญาณ, เวลา และการจัดเรียงพินขั้วต่อจะถูกจับคู่กับประเภทจอแสดงผลเฉพาะ
การติดตั้งโมดูลกราฟิกที่ไม่ถูกต้องสำหรับประเภทแผงที่กำหนด จะทำให้ไม่มีเอาต์พุตการแสดงผล หรือเอาต์พุตการแสดงผลไม่ถูกต้อง
คำถามที่ 3: กราฟิกเส้นทางเครื่องมือบนหน้าจอตรวจสอบโปรแกรมดูบิดเบี้ยว — เส้นตรงแตกเป็นจุดๆ และการแสดงส่วนโค้งไม่สมบูรณ์ สาเหตุเกิดจากอะไร?
ข้อผิดพลาดในการเรนเดอร์การแสดงผลในเนื้อหากราฟิก — เส้นขาด, ส่วนโค้งไม่สมบูรณ์, ตัวอักษรเสียหาย — บ่งชี้ว่าวงจรประมวลผลของโมดูลกราฟิกกำลังล้มเหลว
โมดูลกำลังสร้างเอาต์พุต แต่เอาต์พุตไม่ถูกต้อง
นี่แตกต่างจากการสูญเสียการแสดงผลทั้งหมด ข้อผิดพลาดในการเรนเดอร์เหล่านี้มักจะแย่ลงเมื่อเวลาผ่านไป เนื่องจาก ASIC ของโปรเซสเซอร์กราฟิกหรือวงจรหน่วยความจำเสื่อมสภาพ
การเปลี่ยนบอร์ดเป็นการตอบสนองที่เหมาะสม
คำถามที่ 4: หลังจากเปลี่ยน A20B-3300-0154 หน้าจอเป็นสีขาวไม่มีเนื้อหา CNC ทำงานปกติ ควรตรวจสอบอะไร?
หน้าจอสีขาวหลังจากการเปลี่ยนโมดูลมักบ่งชี้ถึงขั้วต่อที่ไม่เข้าที่ หรือโมดูลที่ไม่ตรงกับแผงอย่างถูกต้อง
ยืนยันว่าหมายเลขชิ้นส่วนของบอร์ดที่เปลี่ยนตรงกับบอร์ดที่ถอดออกอย่างแน่นอน
ตรวจสอบว่าขั้วต่อถูกกดเข้าที่แล้ว หากหมายเลขชิ้นส่วนตรงกันและขั้วต่อถูกต้อง ให้ปิดและเปิดเครื่อง CNC ใหม่เพื่อให้ระบบแสดงผลเริ่มต้นใหม่
คำถามที่ 5: A20B-3300-0154 ถูกเปลี่ยน แต่หน้าจอจะว่างเปล่าเป็นเวลาสองสามวินาทีก่อนที่จะกลับมาทำงานปกติ แผงยูนิตก็เพิ่งเปลี่ยนเช่นกัน อะไรคือสาเหตุของการว่างเปล่าเป็นระยะๆ นี้?
การว่างเปล่าเป็นระยะๆ หลังจากการเปลี่ยนทั้งบอร์ดและแผง ชี้ไปที่สายสัญญาณจอแสดงผลระหว่างยูนิตพื้นฐานและแผง
หากสายเคเบิลนี้ถูกรบกวนระหว่างการเปลี่ยนใดๆ และไม่ได้เสียบกลับเข้าที่อย่างสมบูรณ์ การสัมผัสที่ไม่สม่ำเสมอจะทำให้เกิดอาการที่อธิบายไว้
ตรวจสอบขั้วต่อสายจอแสดงผลทั้งสองด้าน
ยึดให้แน่น หากการว่างเปล่าเป็นระยะๆ ยังคงอยู่กับการเชื่อมต่อสายเคเบิลที่ยืนยันแล้ว สายเคเบิลอาจได้รับความเสียหายและต้องเปลี่ยน
