| สถานที่กำเนิด | ญี่ปุ่น |
| ชื่อแบรนด์ | FANUC |
| ได้รับการรับรอง | CE ROHS |
| หมายเลขรุ่น | A20B-3300-0150 |
หมายเลขชิ้นส่วน: A20B-3300-0150
ผู้ผลิต: FANUC Corporation (ญี่ปุ่น)
ประเภทผลิตภัณฑ์: โมดูลกราฟิกสี — จอ LCD ขนาด 10.4 นิ้ว
ซีรีส์บอร์ด: A20B-3300
ระบบที่รองรับ: FANUC Series 16i, 18i และรุ่นที่เข้ากันได้
สถานะ: เลิกผลิตโดยผู้ผลิตแล้ว

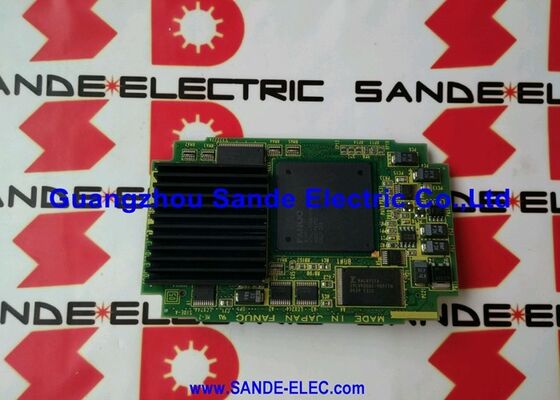

A20B-3300-0150 เป็นโมดูลกราฟิกสีขนาด 10.4 นิ้วสำหรับระบบ CNC ของ FANUC Series 16i และ 18i เป็นแผงวงจรเสียบที่รับผิดชอบในการขับเคลื่อนจอแสดงผล LCD สีขนาด 10.4 นิ้วที่ติดตั้งอยู่ในแผงควบคุม
บอร์ดจะเสียบเข้ากับบอร์ด CPU หลักของคอนโทรลเลอร์ 16i หรือ 18i โดยตรง และสร้างสัญญาณวิดีโอที่จอแสดงผล LCD แสดงผล
จอแสดงผลขนาด 10.4 นิ้วเป็นขนาดหน้าจอมาตรฐานสำหรับ CNC ซีรีส์ i ของ FANUC ในช่วงเวลาที่คอนโทรลเลอร์เหล่านี้ถูกผลิตขึ้น
ทำให้ผู้ปฏิบัติงานมองเห็นหน้าจอ CNC ได้อย่างชัดเจนและเต็มรูปแบบ — ตำแหน่งแกน, โปรแกรมที่ใช้งานอยู่, หน้าจอพารามิเตอร์, ข้อความแจ้งเตือน, กราฟิกเส้นทางการตัดเฉือน และฟังก์ชันอินเทอร์เฟซอื่นๆ ทั้งหมด ทุกสิ่งที่ผู้ปฏิบัติงานเห็นบนจอแสดงผลจะผ่าน A20B-3300-0150 ก่อนที่จะปรากฏบนหน้าจอ
บอร์ดนี้ถูกยกเลิกการผลิตโดย FANUC แล้ว
ยังคงเป็นรายการบำรุงรักษาที่สำคัญ เนื่องจากเครื่องจักรที่ใช้บอร์ดนี้ — ศูนย์เครื่องจักรกลซีรีส์ 16i และ 18i, ศูนย์กลึง และเครื่องจักรแบบผสม — ยังคงทำงานในการผลิตทั่วโลก
เมื่อบอร์ดนี้ขัดข้อง จอแสดงผลจะดับลง CNC ยังคงทำงานภายในตามปกติ แต่ผู้ปฏิบัติงานจะสูญเสียการตอบสนองด้วยภาพทั้งหมด
| พารามิเตอร์ | ค่า |
|---|---|
| หมายเลขชิ้นส่วน | A20B-3300-0150 |
| ผู้ผลิต | FANUC Corporation |
| ประเภทผลิตภัณฑ์ | โมดูลกราฟิกสี |
| ซีรีส์บอร์ด | A20B-3300 |
| ขนาดจอแสดงผล | 10.4 นิ้ว |
| ประเภทจอแสดงผล | จอ LCD สี |
| ความละเอียด | 640 × 480 (VGA) |
| แรงดันไฟฟ้าอินพุต | 5 V DC |
| น้ำหนัก | 0.44 กก. |
| ระบบที่รองรับ | FANUC Series 16i / 18i และรุ่นที่เข้ากันได้ |
| การติดตั้ง | เสียบเข้ากับบอร์ด CPU หลัก |
| อุณหภูมิการทำงาน | 0 – 50°C |
| สถานะการผลิต | เลิกผลิตโดยผู้ผลิตแล้ว |
| แหล่งกำเนิด | ญี่ปุ่น |
| สภาพที่มีจำหน่าย | ใหม่ (ส่วนเกิน) / ปรับปรุงใหม่ / ซ่อมแซม |
640×480 คือความละเอียด VGA — พิกเซล 307,200 พิกเซล จัดเรียงในอัตราส่วน 4:3 บนหน้าจอขนาด 10.4 นิ้ว ให้ความหนาแน่นประมาณ 77 พิกเซลต่อตารางนิ้ว ซึ่งเพียงพอสำหรับการแสดงผลข้อความที่คมชัด, หน้าจอพารามิเตอร์ที่อ่านง่าย, ข้อความแจ้งเตือนที่ชัดเจน และการแสดงผลกราฟิกเส้นทางการตัดเฉือนที่เป็นประโยชน์
สีถูกจัดการอย่างสมบูรณ์
A20B-3300-0150 ขับเคลื่อนจอ LCD สี ไม่ใช่จอขาวดำ จอแสดงผลซีรีส์ i ของ FANUC ใช้สีเพื่อแยกแยะองค์ประกอบหน้าจอ — สีที่แตกต่างกันสำหรับฟิลด์ข้อมูลที่แตกต่างกัน, ตัวบ่งชี้สถานะ, การเน้นข้อความแจ้งเตือน
การเข้ารหัสด้วยภาพนี้ทำให้ส่วนต่อประสานผู้ใช้สามารถอ่านได้มากขึ้น และช่วยให้ผู้ปฏิบัติงานระบุสถานะที่ผิดปกติได้อย่างรวดเร็ว
การใช้จอขาวดำแทนจะแสดงเนื้อหา แต่ไม่มีการเข้ารหัสสีที่ทำให้ส่วนต่อประสานผู้ใช้สามารถอ่านได้มากที่สุด
บอร์ดสร้างสัญญาณวิดีโอในรูปแบบที่ถูกต้องสำหรับจอ LCD สีขนาด 10.4 นิ้ว
จอแสดงผลและบอร์ดจะเข้ากันได้ — บอร์ดทดแทนต้องเป็นหมายเลขชิ้นส่วนที่ถูกต้องสำหรับประเภทจอแสดงผลที่ติดตั้ง บอร์ดสำหรับขนาดจอแสดงผลที่แตกต่างกันหรือข้อกำหนดของจอแสดงผลที่แตกต่างกันไม่สามารถใช้แทนกันได้
A20B-3300-0150 ติดตั้งบนบอร์ด CPU หลักของคอนโทรลเลอร์ Series 16i หรือ 18i มันจะครอบครองช่องเสียบการ์ดกราฟิก — ซ็อกเก็ตเฉพาะบนบอร์ดหลักที่ออกแบบมาสำหรับโมดูลนี้ การเชื่อมต่อให้พลังงานระบบ (5V DC) และข้อมูลวิดีโอจากโปรเซสเซอร์แสดงผลของ CNC แก่บอร์ด
วิธีการติดตั้งนี้รวมฟังก์ชันกราฟิกเข้ากับการประกอบคอนโทรลเลอร์หลักโดยไม่ต้องใช้สายเคเบิลแยกต่างหากระหว่างการ์ดโปรเซสเซอร์กราฟิกและจอแสดงผล เอาต์พุตวิดีโอจะส่งโดยตรงจาก A20B-3300-0150 ไปยังจอ LCD ผ่านขั้วต่ออินพุตวิดีโอของจอแสดงผล
เมื่อเปลี่ยนบอร์ด ให้ตรวจสอบว่าโมดูลทดแทนเสียบเข้ากับซ็อกเก็ตอย่างสมบูรณ์
โมดูลกราฟิกที่เสียบไม่สมบูรณ์มักจะทำให้จอแสดงผลดับ แทนที่จะบิดเบี้ยว — การเสียบไม่สมบูรณ์จะตัดเส้นทางสัญญาณวิดีโอโดยสิ้นเชิง
หลังจากการเปลี่ยน ให้เปิดระบบและตรวจสอบว่าจอแสดงผลแสดงหน้าจอเริ่มต้นของ FANUC ก่อนที่จะถือว่าการซ่อมแซมเสร็จสมบูรณ์
16i และ 18i เป็นเครื่องจักรหลักของ FANUC สำหรับ CNC รุ่นต้นปี 2000
พวกมันขับเคลื่อนศูนย์เครื่องจักรกลและศูนย์กลึงทุกประเภท — VMC ขนาดเล็ก, ศูนย์เครื่องจักรกลแนวนอนขนาดใหญ่, ศูนย์กลึงหลายแกน, เครื่องจักรแบบผสม
จอแสดงผลสีขนาด 10.4 นิ้วเป็นการกำหนดค่ามาตรฐานสำหรับเครื่องจักรเหล่านี้
เครื่องจักรที่สร้างขึ้นบนคอนโทรลเลอร์เหล่านี้ขณะนี้มีอายุการใช้งานเข้าสู่ทศวรรษที่สองหรือสามแล้ว
ส่วนประกอบทางกล — แกนหมุน, รางนำ, สกรูบอล — มักจะยังมีอายุการใช้งานเหลืออยู่ อิเล็กทรอนิกส์จะได้รับการบำรุงรักษาแทนที่จะเปลี่ยน A20B-3300-0150 เป็นหนึ่งในบอร์ดที่ทำให้เครื่องจักรเหล่านี้ยังคงทำงานได้
เนื่องจากบอร์ดนี้ถูกยกเลิกการผลิตแล้ว อุปทานที่มีอยู่จึงมาจากสต็อกส่วนเกินเดิมหรือหน่วยที่ปรับปรุงใหม่
การทดสอบก่อนขายมีความสำคัญสำหรับโมดูลแสดงผล — โมดูลที่มีวงจรที่อาจมีปัญหาอาจแสดงพฤติกรรมการบูตที่ถูกต้อง แต่ล้มเหลวภายใต้เงื่อนไขการแสดงผลเฉพาะ
การจัดหาจากซัพพลายเออร์ที่ทดสอบภายใต้ภาระงานจะให้ความมั่นใจที่ดีกว่าการซื้อส่วนเกินที่ไม่ได้ทดสอบ
Q1: จอ LCD ขนาด 10.4 นิ้วดับเมื่อเปิดเครื่อง CNC ดูเหมือนจะทำงานปกติแล้ว A20B-3300-0150 เป็นสาเหตุหรือไม่?
จอแสดงผลดับพร้อมกับการทำงานของ CNC ปกติ สอดคล้องกับความผิดปกติของโมดูลกราฟิก ก่อนที่จะสรุปว่าบอร์ดล้มเหลว ให้ตรวจสอบการเชื่อมต่อพลังงานของจอ LCD และสายสัญญาณวิดีโอระหว่างจอแสดงผลและบอร์ด
สายวิดีโอที่หลุดการเชื่อมต่อจะทำให้จอแสดงผลดับโดยไม่ขึ้นกับสภาพของบอร์ดกราฟิก
หากยืนยันว่าพลังงานและสายเคเบิลดีแล้วและจอแสดงผลยังคงดับ โมดูลกราฟิกจะเป็นผู้ต้องสงสัยหลัก
Q2: จอแสดงผลแสดงหน้าจอ แต่สีไม่ถูกต้อง — บางส่วนแสดงสีผิดหรือสีสั่นผิดปกติ เป็นที่บอร์ดหรือไม่?
ความผิดปกติของจอแสดงผลสี — สีผิด, สีสั่น, สีหายบางส่วน — มักเกิดจากจอ LCD ที่กำลังจะเสียหรือสายวิดีโอที่เสียหายมากกว่าบอร์ดกราฟิกที่กำลังจะเสีย โมดูลกราฟิกสร้างสัญญาณที่ถูกต้อง; จอแสดงผลจะแสดงผล
ความเสียหายต่อชั้นฟิลเตอร์สีของจอแสดงผลหรือวงจรขับ LCD จะทำให้เกิดความผิดปกติของสี
ทดสอบด้วยจอแสดงผลทดแทนที่ทราบว่าดีก่อนเปลี่ยนบอร์ดกราฟิก
Q3: A20B-3300-0150 สามารถขับเคลื่อนจอ LCD ขนาดอื่นได้หรือไม่ — เช่น หน่วยขนาด 7.2 นิ้ว หรือ 8.4 นิ้ว?
ไม่ A20B-3300-0150 มีไว้สำหรับจอ LCD สีขนาด 10.4 นิ้วโดยเฉพาะ
การตั้งเวลาสัญญาณวิดีโอ, ความละเอียด และลักษณะการขับเคลื่อนจะเข้ากันได้กับจอแสดงผลขนาด 10.4 นิ้ว จอแสดงผลขนาดต่างกันจะใช้โมดูลกราฟิกที่แตกต่างกัน
การติดตั้ง -0150 ในระบบที่กำหนดค่าสำหรับขนาดจอแสดงผลที่แตกต่างกัน จะไม่ให้ผลลัพธ์ที่ถูกต้อง
Q4: หลังจากการเปลี่ยนบอร์ดกราฟิก จอแสดงผลแสดงข้อความที่อ่านไม่ออกเมื่อบูตแล้วดับ เกิดอะไรขึ้น?
ข้อความที่อ่านไม่ออกระหว่างการบูตที่กลายเป็นหน้าจอที่ดับไป บ่งชี้ว่าบอร์ดทำงานได้บางส่วนแต่ล้มเหลวก่อนที่จอแสดงผลจะเสถียร
นี่อาจบ่งชี้ถึงบอร์ดทดแทนที่เสียบางส่วนหรือแรงดันไฟฟ้าของแหล่งจ่ายไฟที่ไม่เสถียรที่อินพุต 5V ของบอร์ด
วัดแหล่งจ่ายไฟ 5V ที่ซ็อกเก็ตบอร์ดหลักด้วยมัลติมิเตอร์ แรงดันไฟฟ้าต่ำกว่า 4.75V หรือแรงดันไฟฟ้าที่มีการกระเพื่อมอย่างมีนัยสำคัญ อาจทำให้โมดูลกราฟิกทำงานไม่เสถียร
Q5: จำเป็นต้องมีการเปลี่ยนแปลงพารามิเตอร์หรืออัปเดตซอฟต์แวร์หลังจากการติดตั้ง A20B-3300-0150 หรือไม่?
โดยทั่วไปไม่จำเป็นต้องมีการกำหนดค่าซอฟต์แวร์ใหม่ โมดูลกราฟิกให้ฟังก์ชันฮาร์ดแวร์ — เอาต์พุตวิดีโอสำหรับจอแสดงผล — ที่ซอฟต์แวร์ CNC ใช้โดยไม่จำเป็นต้องทราบว่ามีการติดตั้งรีวิชั่นบอร์ดใด
เปิดระบบหลังการติดตั้งและตรวจสอบการทำงานของจอแสดงผลตามปกติ
หากพารามิเตอร์ของ CNC รวมถึงการตั้งค่าประเภทจอแสดงผล ให้ตรวจสอบว่าตั้งค่าถูกต้องสำหรับจอ LCD สีขนาด 10.4 นิ้วแล้ว แต่จะเป็นการตั้งค่าพารามิเตอร์ที่มีอยู่แล้ว ไม่ใช่การตั้งค่าใหม่ที่จำเป็นสำหรับการเปลี่ยนบอร์ด
