| สถานที่กำเนิด | ญี่ปุ่น |
| ชื่อแบรนด์ | FANUC |
| ได้รับการรับรอง | CE RoHS |
| หมายเลขรุ่น | A16B-2200-0391 |

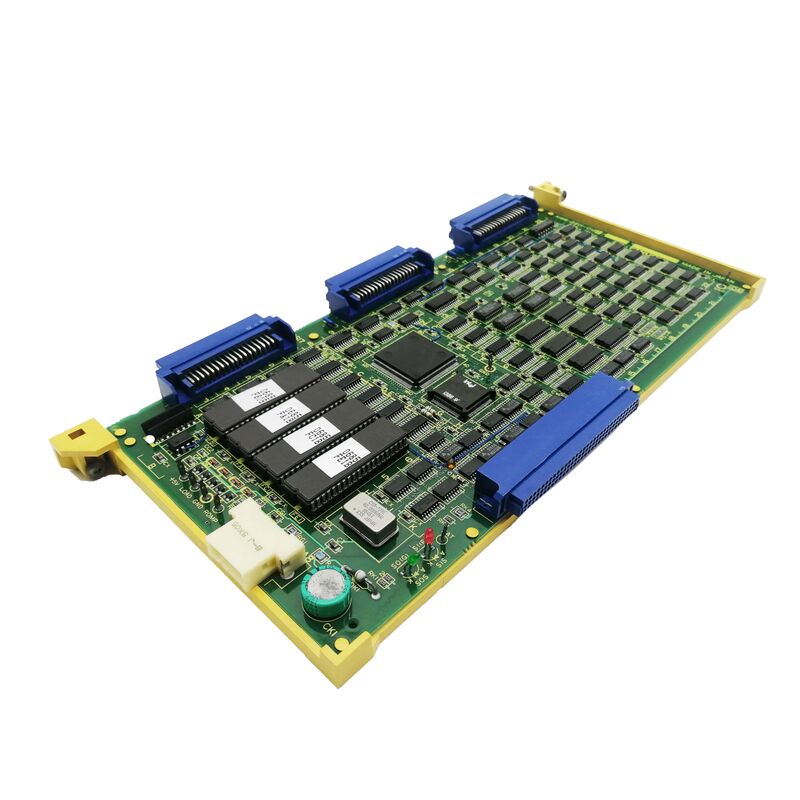

A16B-2200-0391 มีการตั้งชื่อ "PULCO" เป็นการระบุที่กระชับสําหรับ Pulse Coder เพื่อระบุประเภทอินเตอร์เฟซ Encoderนี่ทําให้มันอยู่ในระดับการ์ดแกนที่มีความก้าวหน้าที่สุดสําหรับระบบแพลตฟอร์ม 0-C.
ตารางฮาร์ดแวร์ซีรีส์ 0-C ของ KFAS LLC ยืนยันการพัฒนาบัตรแกน:
| คณะกรรมการ | หมึก | อินเตอร์เฟซ | รุ่น |
|---|---|---|---|
| A16B-2200-0221 | 2 | 16 บิต | ก่อนหน้านี้ |
| A16B-2200-0361 | 2 | 32 บิต | กลาง |
| A16B-2200-0391 | 2 | ซีเรียล พัลสโคเดอร์ | ล่าสุด |
| A16B-2200-0220 | 3/4 | 16 บิต | ก่อนหน้านี้ |
| A16B-2200-0360 | 3/4 | 32 บิต | กลาง |
| A16B-2200-0390 | 3/4 | ซีเรียล พัลสโคเดอร์ | ล่าสุด |
A16B-2200-0391 เป็นรุ่น Pulse Coder ซีเรียลสําหรับการตั้งค่า 2 แกน ✓ การ์ดแกนที่มีความสามารถมากที่สุดในครอบครัว 0-C สําหรับเครื่อง 2 แกน
| ปริมาตร | มูลค่า |
|---|---|
| จํานวนแกน | 2 (การตั้งค่าแกน 1/2) |
| อินเตอร์เฟซ Encoder | ซีเรียล พัลสโคเดอร์ |
| อินเตอร์เฟซเซอร์โว | ประเภท A |
| ไดรฟ์ที่เข้ากันได้ | เครื่องเสริมพลังงาน servo ของซีรีส์ Alpha |
| CNC | ซีรี่ย์ 0-C, 0-D, 0-F |
| การตั้งค่าสปินด์ | OT-C, OT-D, OT-F |
| การรับประกัน | 12 เดือน (CNC Electronics) |
CNC Electronics ยืนยันว่า: "แกนชนิด A สายเชื่อมต่อ servo สําหรับเครื่องเสริม servo ของซีรีย์ ALPHA".
Serial Pulse Coder ส่งข้อมูลตําแหน่งเป็นข้อความดิจิทัลแบบลําดับ (serial digital message) โดยแทนสายสัญญาณคู่ ๆ ของชนิด Encoder เก่านี้ให้ความละเอียดสูงขึ้นและการส่งสัญญาณสะอาดกว่าเทียบกับอานาลอกหรือ 16-bit อินเตอร์เฟสคู่ของการ์ดแกนก่อนหน้านี้.
"ประเภท A" ระบุโปรโตคอลการสื่อสารเซอร์โวที่เชื่อมต่อกับเซอร์โวของซีรีส์ Alpha รากฐานอินเตอร์เฟซก่อน FSSB (pre-fiber optic)
ความผิดพลาด 0-C ซีรีส์ CNC ทอร์น 2 แกน:A16B-2200-0391 ได้รับการระบุ การเปลี่ยนคืนผลตอบสนองตําแหน่งลําดับ 2 แกน
การปรับปรุงการขับขี่ 0-C:เครื่อง CNC ซีรีส 0-C ที่ใช้บัตรแกนเก่า (A16B-2200-0221) ถูกปรับปรุงเป็น A16B-2200-0391 เมื่อมีการติดตั้งเครื่องขับเคลื่อน servo Alpha
Q1: ความแตกต่างระหว่าง A16B-2200-0391 (PULCO) และ A16B-2200-0361 (บัตรแกน 32 บิต) คืออะไร?
ทั้งคู่ใช้ระบบ 2 แกนบนซีรีส์ 0-C CNC. A16B-2200-0361 ใช้อินเตอร์เฟซ 32 บิตกับเอ็นโคเดอร์รุ่นก่อนA16B-2200-0391 ใช้อินเตอร์เฟซ Serial Pulse Coder ที่เฉพาะสําหรับเครื่องยนต์เซอร์โวซีเรีย Alphaทั้งสองคู่กับการขับเคลื่อน servo ระดับพันธุ์ที่แตกต่างกันและไม่สามารถแลกเปลี่ยนกันได้
Q2: A16B-2200-0391 ให้บริการเครื่องจักร 2 แกนเท่านั้นหรือไม่?
A16B-2200-0391 ได้รับการตั้งค่าสําหรับ 1 หรือ 2 แกน. CNC Electronics อธิบายมันว่าเป็นบอร์ดแกนลําดับ 1 ถึง 2 แกน. สําหรับเครื่องจักร 3/4 แกนที่ใช้ Serial Pulse Coder บอร์ดที่ตรงกันคือ A16B-2200-0390.
Q3: ความเหมาะสมของ spindle OT-C, OT-D, OT-F หมายถึงอะไร?
นี่คือชนิดของโมดูลควบคุม spindle ที่มีให้กับซีรีส์ 0-CCNC Electronics ยืนยันว่า A16B-2200-0391 "ถูกออกแบบให้ทํางานกับทุก OT-C / OT-D / OT-F สปินด์และเซอร์โวอินเตอร์เฟซรวมถึงดิจิตอล, การจัดตั้งแบบแบบซีเรียล และไม่ค่อยเป็นแบบแอนาล็อก"
Q4: การเปลี่ยน A16B-2200-0391 ต้องการการใส่ปริมาตร servo ใหม่หรือไม่?
เปล่า ปริมาตรของเซอร์โว อยู่ใน SRAM หลักของ CNC หลังจากการติดตั้งอะไหล่ตรวจสอบการตอบสนองของ servo ที่ถูกต้องในแกนทั้งสองข้าง ก่อนที่จะกลับไปผลิต.
