| สถานที่กำเนิด | ญี่ปุ่น |
| ชื่อแบรนด์ | FANUC |
| ได้รับการรับรอง | CE ROHS |
| หมายเลขรุ่น | A20B-3300-0102 |

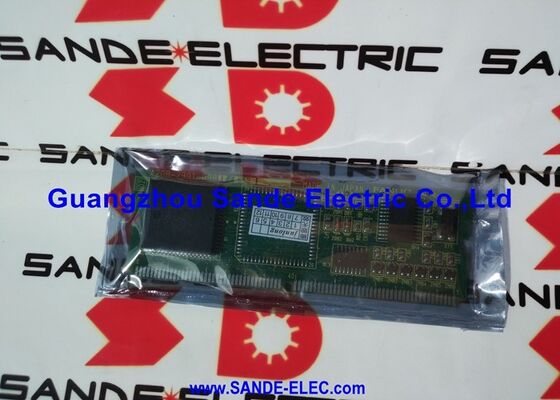

เลขส่วน:A20B-3300-0102
ผู้ผลิต:บริษัท ฟานุค (ญี่ปุ่น)
ประเภทสินค้า:พีซีบี (PCB) โมดูล RISC CPU (บัตรประมวลผลที่มีประสิทธิภาพสูง)
ซีรี่ย์:A20B-3300 ครอบครัวโมดูลการแปรรูป CNC FANUC ซีรีส์ i
ตัวแทน:A20B-3300-0101 สายการบิน
สถาปัตยกรรมของโปรเซสเซอร์:PowerPC RISC
รายการFANUC A20B-3300-0102เป็นการ์ด RISC CPU หน่วยประมวลผลรองที่มีประสิทธิภาพสูงสําหรับ FANUC ซีรีส์ 16i, 18i และ 21i CNC controller
มันมีโปรเซสเซอร์ PowerPC RISC และติดตั้งเป็นแผ่นเพิ่มเติมในหน่วยควบคุม CNCเพิ่มเติมโหลด CPU หลักด้วยความสามารถในการคํานวณความเร็วสูงที่พิเศษสําหรับฟังก์ชันการแปรรูปที่ทันสมัย.
บอร์ด A20B-3300-0102 เป็นตัวแทนตรงของบอร์ด RISC A20B-3300-0101 ก่อนหน้านี้ บอร์ด -0102 เป็นการปรับปรุงปรับปรุงของโมดูลฟังก์ชันเดียวกันเป้าหมายการดําเนินงานเดียวกัน, ความเหมาะสมของระบบเดียวกัน ✓ กับส่วนประกอบหรือการปรับปรุงการออกแบบที่ FANUC ทําในช่วงชีวิตการผลิตของสินค้า
สําหรับ CNC 16i/18i/21i ใด ๆ ที่นําแผ่น -0101 และต้องการการเปลี่ยน, -0102 คือตัวแทนปัจจุบันที่ถูกต้อง
การเข้าใจว่าทําไม CNC จึงต้องการการ์ด RISC CPU ต้องเข้าใจการแยกระหว่างโปรเซสเซอร์ CNC หลักและบทบาทของบอร์ด RISC
CPU CNC หลัก (จากครอบครัว A20B-3300-03xx สําหรับ 16i-B/18i-B หรือ A20B-3300-0260 สําหรับรุ่น A) จัดการฟังก์ชันหลักของ CNC: การดําเนินงานของซอฟต์แวร์ระบบ CNCการใช้บันได PMCการจัดการ I/O การขับเคลื่อนจอ
The RISC card handles the numerically intensive real-time computation tasks that high-speed machining functions require — tasks where execution time is measured in microseconds and where the computational load would saturate the main CPU if handled there.
| ปริมาตร | มูลค่า |
|---|---|
| เครื่องประมวลผล | สถาปัตยกรรม PowerPC RISC |
| CNC ที่เข้ากันได้ | FANUC รุ่น 16i, 18i, 21i (รุ่น A และ B) |
| หน้าที่ | เครื่องประมวลผล RISC ความเร็วสูงระดับรองสําหรับการแปรรูปที่ทันสมัย |
| ตัวแทน | A20B-3300-0101 (การแทนที่โดยตรง) |
| การติดตั้ง | สล็อต / รีเซอร์ตัวเลือกบนบอร์ดควบคุมหลัก |
| การแต่งตั้งคณะกรรมการ | RISC BOARD CPU (มาตรฐานการ์ด PCB-CPU สําหรับ RISC BOARD) |
| ซีรี่ย์ | A20B-3300 |
| สถานะ | มีอยู่ ใหม่, ทดสอบ |
| สาเหตุ | ญี่ปุ่น |
โปรเซสเซอร์ PowerPC ที่ A20B-3300-0102 นําไปใช้คือ โปรเซสเซอร์สถาปัตยกรรม RISC (Reduced Instruction Set Computer)พรสิเซอร์ RISC ใช้ชุดคําสั่งที่เรียบง่ายกว่า เมื่อเทียบกับพรสิเซอร์ CISC (Complex Instruction Set Computer) เช่น x86, แต่ดําเนินการทุกคําสั่งในวงจรเวลาน้อยกว่า
สําหรับประเภทการคํานวณที่จําเป็นสําหรับฟังก์ชัน CNC ที่ก้าวหน้า ∆ การแทรกแทรกสามเหลี่ยม การคํานวณ spline การประมวลผลในอนาคตอัลกอริทึม servo-feed-forward อาร์คิทคอรติเกชั่น RISC ที่มีประสิทธิภาพในการประมวลผลจํานวน.
FANUC เลือกโครงสร้าง PowerPC สําหรับบทบาทนี้เพราะว่าในเวลาของการพัฒนารุ่น 16i / 18i / 21i ระบบควบคุม, เป็นโครงสร้างโปรเซสเซอร์จําแนกที่มีประสิทธิภาพสูงชั้นนํา.
พาวเวอร์พีซีถูกใช้ในเครื่องบินอวกาศ, การควบคุมรถยนต์ และการใช้งานอุตสาหกรรมที่มีความสามารถในการทํางานในเวลาจริงที่กําหนดและความสามารถในการคํานวณเป็นความต้องการ
การผสมผสานของผลประกอบการจุดลื่นและการกําหนดเวลาการดําเนินงานที่เหมาะสมกับความต้องการในเวลาจริงของการดําเนินงานฟังก์ชันการแปรรูป CNC อย่างแม่นยํา
A20B-3300-0102 เป็นการปรับปรุงใหม่ของโมดูลการประมวลผลนี้
-0102 รวมการอัพเดทองค์ประกอบที่เกี่ยวข้องกับ -0101 โดยยังคงมีความเข้ากันได้อย่างเต็มที่กับโปรแกรมระบบ 16i/18i/21i และฟังก์ชันที่บัตร RISC ทําให้สามารถทํางานได้
ฟังก์ชัน CNC ที่มีความก้าวหน้าที่ต้องการบัตร RISC A20B-3300-0102 ได้จัดเป็นกลุ่มรอบการแปรรูปความเร็วสูงและความแม่นยําสูง:
AI Contour Control (AICC) / AI Advanced Preview Control การควบคุมแนวโน้ม AIฟังก์ชันเหล่านี้ใช้การประมวลผลในอนาคต เพื่ออ่านล่วงหน้าของบล็อกโปรแกรมในอนาคต และคํานวณเส้นทางเครื่องมือที่ปรับปรุงได้อย่างเรียบร้อยในเวลาจริง
การคํานวณในอนาคต (Look-ahead computation) การวิเคราะห์บล็อกหลายบล็อกในอนาคต (Analysing many blocks ahead) ในขณะที่การดําเนินงานในขณะเดียวกันของบล็อกปัจจุบัน (Current block) (Look-ahead computation) ต้องการการประมวลผลที่มีความสามารถสูง (high-throughput processing)
การ์ด RISC จัดการคํานวณนี้โดยไม่ส่งผลต่อการกําหนดเวลาจริงของระบบ CNC หลัก
การประมวลผลขนาดเล็กความเร็วสูงโปรแกรมพิมพ์และพิมพ์ที่ซับซ้อน โดยเฉพาะอย่างยิ่งที่ผลิตโดยระบบ CAM โดยใช้การแทรกซ้อนความละเอียดละเอียด ผลิตหลักพันของโปรแกรมบล็อกที่สั้นมากต่อวินาทีการประมวลผลบล็อกเหล่านี้ในความเร็วเต็มที่โดยไม่ต้องสูญเสียการไหลของโปรแกรมต้องการความสามารถในการคํานวณเพิ่มเติมที่บัตร RISC ให้.
การแทรก NURBSในกรณีที่ CNC อธิบายข้อมูลโค้ง NURBS (Non-Uniform Rational B-Spline) โดยตรงจากโปรแกรม NC แทนที่จะรับข้อมูลจุดแบบเป็นเส้นตรงก่อนจากระบบ CAMการประเมินทางคณิตศาสตร์ของเส้นโค้ง spline ในแต่ละขั้นตอนการแทรกซ้อนถูกจัดการโดย RISC processor.
อัลกอริทึมเซอร์โวฟ์ฟอร์เวอร์อัลกอริทึมการควบคุม servo ความแม่นยําสูงบางส่วนที่ลดความช้าของตําแหน่งระหว่างการเปลี่ยนแปลงทิศทางและการเปลี่ยนแปลง kontur ได้คํานวณโดยการ์ด RISCการปรับปรุงความละเอียดของพื้นผิวและมิติของชิ้นส่วนที่มีรูปทรงที่ซับซ้อน.
A20B-3300-0101 เป็นรุ่นก่อนหน้าของ A20B-3300-0102. การนับของ FANUC สําหรับการแก้ไขโมดูลปฏิบัติตามรูปแบบที่ตรงกัน:เมื่อโมดูลถูกแก้ไข ปกติเนื่องจากองค์ประกอบเก่าแก่, การปรับปรุงการผลิต, หรือการปรับปรุงการออกแบบเล็ก ๆ น้อย ๆ
-0102 ลงแทน -0101 เป็นผลิตภัณฑ์มาตรฐานที่มีความเข้ากันได้อย่างเต็มที่
สําหรับเทคนิคการบํารุงรักษาที่สั่งการการ์ด RISC แทนสําหรับเครื่องที่มี -0101 ติดตั้ง, -0102 เป็นส่วนที่ถูกต้องที่จะสั่งการ. การติดตั้งเป็นเหมือนกัน
ความสอดคล้องกับซอฟต์แวร์ระบบเป็นแบบเดียวกัน ไม่จําเป็นต้องมีการเปลี่ยนแปลงปารามิเตอร์หรืออัพเดทซอฟต์แวร์เมื่อเปลี่ยน -0102 เป็น -0101
ความหมายเชิงปฏิบัติการสําหรับตลาดรองคือ -0101 หน่วยมีจํานวนน้อยลงมากขึ้น เนื่องจากอายุฐานและแผ่นที่ติดตั้งถูกบริโภคโดยความต้องการการบริการ
-0102, ในฐานะการปรับปรุงปัจจุบัน, มีความพร้อมสูงขึ้นในตลาดที่ปรับปรุงใหม่.
Q1: เครื่อง 16i-B มีเครื่อง A20B-3300-0101 ติดตั้ง การเปลี่ยนเครื่องด้วยเครื่อง -0102 ต้องมีการเปลี่ยนแปลงปารามิเตอร์ CNC หรืออัพเดทโปรแกรมหรือไม่
ไม่มีการเปลี่ยนแปลงที่จําเป็น A20B-3300-0102 เป็นการเปลี่ยนฮาร์ดแวร์ตรงสําหรับ -0101
ซอฟต์แวร์ระบบ CNC ไม่แยกระหว่างสองการแก้ไข. ติดตั้ง -0102 ในตําแหน่งเดียวกันกับ -0101 และฟังก์ชันที่ขึ้นอยู่กับ RISC จะทํางานเหมือนกัน
ไม่จําเป็นต้องปรับปรุงพารามิเตอร์ การอัพโหลดซอฟต์แวร์ หรือการปรับแต่งใหม่
Q2: 16i-B ทํางานได้ดีสําหรับการแปรรูปปกติ แต่แสดงสัญญาณเตือนเฉพาะระหว่างการทํางานควบคุมบริเวณ AI. การ์ด RISC อาจมีความผิดพลาดหรือไม่?
เครื่องเตือนที่ปรากฏโดยเฉพาะในระหว่างการควบคุมคอนทูร์ AI หรือฟังก์ชันอื่นๆที่ขึ้นอยู่กับ RISC แต่ไม่ใช่ระหว่างการแปรรูปแบบบล็อกต่อบล็อกปกติเป็นตัวชี้วัดที่ชัดเจนว่า การ์ด RISC เป็นแหล่งความผิดพลาด.
CPU หลักจัดการกับการแปรรูปปกติ; การ์ด RISC เป็นทรัพยากรการประมวลผลเพิ่มเติมที่การควบคุมบริเวณ AI ขึ้นอยู่กับ.
หากการทํางานปกติไม่ถูกกระทบ และความผิดพลาดเกิดขึ้นเมื่อฟังก์ชันที่ต้องการการ์ด RISC ถูกเปิดใช้งานเท่านั้น การ์ดเองควรต้องสงสัย
ถ้าหน่วยสํารองมีให้สําหรับการติดตั้งชั่วคราว นี่คือการยืนยันการวินิจฉัยที่รวดเร็วที่สุด
Q3: การ์ด RISC จากเครื่องซีรีส์ 18i-A สามารถใช้กับเครื่องซีรีส์ 16i-B ได้หรือไม่?
ครอบครัวบอร์ด RISC (A20B-3300-0101/0102) ใช้ทั้งรุ่นตัวควบคุมรุ่น A (16i-A, 18i-A, 21i-A) และรุ่น B (16i-B, 18i-B, 21i-B)แต่เส้นทางการติดตั้งทางกายภาพจะแตกต่างกันระหว่างรุ่น.
รุ่น A ติดตั้งบอร์ด RISC ผ่านการจัดตั้ง riser ที่เฉพาะเจาะจงบนบอร์ดหลักรุ่น A รุ่น B ติดตั้งบอร์ดตัวเลือกต่างกัน
ก่อนที่จะเปลี่ยนการ์ด RISC จากเครื่องหนึ่งไปยังเครื่องอื่น, ยืนยันว่าการปรับปรุงบอร์ดเฉพาะและการจัดวางเครื่องเชื่อมตรงกับการปรับปรุงฮาร์ดแวร์ของเครื่องเป้าหมายติดต่อผู้จําหน่ายที่เชี่ยวชาญใน FANUC ด้วยหมายเลขชิ้นส่วนฮาร์ดแวร์ของเครื่องแหล่งและเครื่องเป้าหมายเพื่อยืนยันความเข้ากันได้.
คําถามที่ 4: เครื่องมีการ์ด RISC ติดตั้ง แต่การควบคุมอเนกประสงค์ของ AI ไม่ทํางาน การ์ดมีปัญหาแน่นอนหรือไม่?
ไม่จําเป็น. การควบคุมบริเวณ AI และฟังก์ชันที่ขึ้นอยู่กับ RISC ที่เกี่ยวข้องต้องการทั้งฮาร์ดแวร์ (บัตร RISC) และตัวเลือกโปรแกรมที่เปิดใน FROM ของ CNC
หากโปรแกรมตัวเลือกไม่ได้รับใบอนุญาตและเปิดในเครื่องนี้ฟังก์ชันที่ขึ้นอยู่กับ RISC จะไม่ปรากฏในเมนูฟังก์ชันของ CNC ไม่ว่าการ์ด RISC จะติดตั้งและทํางานหรือไม่.
ตรวจสอบสถานะตัวเลือกก่อน หากตัวเลือก AICC ไม่แสดงให้เห็นว่ามีอยู่ ปัญหาคือการอนุญาตซอฟต์แวร์ ไม่ใช่ฮาร์ดแวร์
Q5: การ์ด RISC A20B-3300-0102 สามารถซ่อมแซมได้หรือไม่ในระดับส่วนประกอบหลังจากเกิดความล้มเหลว?
โปรเซสเซอร์ PowerPC บนบัตร RISC เป็นอุปกรณ์ที่บูรณาการสูง การซ่อมแซมระดับองค์ประกอบของโปรเซสเซอร์ด้วยตนเองไม่เป็นไปได้จริง
ความบกพร่องของส่วนประกอบด้านนอก (ตัวควบคุมแรงดัน, เครื่องหมุนนาฬิกา,คอนเดเซนเตอร์เชื่อม) บางครั้งสามารถซ่อมแซมโดยผู้เชี่ยวชาญที่มีคุณสมบัติที่มีการเข้าถึงอุปกรณ์การทดสอบที่ถูกต้องและความสามารถในการตรวจสอบการทํางานของบอร์ดหลังจากการซ่อมแซมในกรณีส่วนใหญ่ การเปลี่ยนในระดับบอร์ด เป็นเส้นทางการบํารุงรักษาที่ถูกต้อง
สถานะของ -0102 ในฐานะการปรับปรุงปัจจุบัน หมายความว่าหน่วยที่ปรับปรุงใหม่สามารถเข้าถึงผ่านตลาดอะไหล่ที่เชี่ยวชาญ FANUC
