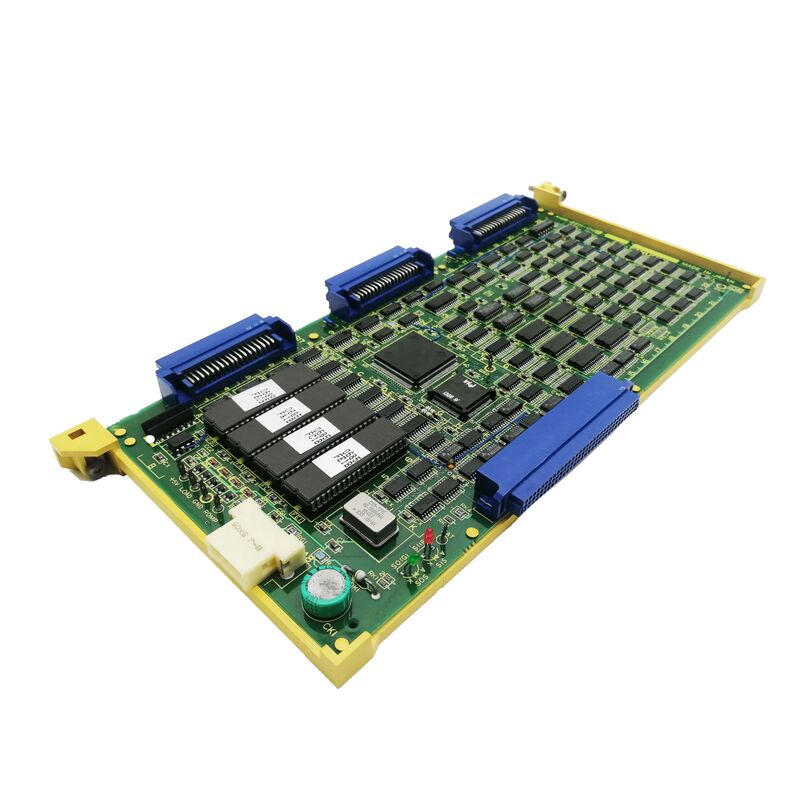

A16B-2200-0370 แฟนูค PCB Board A16B22000370 AI6B-22OO-O37O

A16B-2200-0370 | FANUC 32 บิต PCB แกน 5/6 — ซีรีส์ควบคุม 0-C (ศูนย์-C) / ส่วนขยายสองแกน / ซีรีส์ A16B-2200

Zero-C — CNC ขนาดกะทัดรัดของ FANUC และขีดจำกัดแกน

"Zero C Control" ในคำอธิบายผลิตภัณฑ์หมายถึง FANUC ซีรีส์ 0-C — CNC ขนาดกะทัดรัดของ FANUC วางตลาดภายใต้ชื่อซีรีส์ "Zero" การตั้งชื่อเป็น "Zero" บ่งบอกถึง CNC ขนาดกะทัดรัดและประหยัด — ทรงพลังในช่วงเวลานั้น แต่มีขีดจำกัดจำนวนแกนที่กำหนดไว้ การกำหนดค่ามาตรฐานซีรีส์ 0-C รองรับแกนเซอร์โวที่ควบคุมได้สูงสุด 4 แกน สำหรับเครื่องมือกล CNC ส่วนใหญ่ในยุคซีรีส์ 0-C 4 แกนก็เพียงพอแล้ว:

• เครื่องกลึง CNC: Z และ X = 2 แกน (มาตรฐาน) สูงสุด 4 แกนด้วยแกน C และแกน Y
• เครื่องแมชชีนนิ่งเซนเตอร์ CNC: X, Y, Z = 3 แกน (มาตรฐาน) สูงสุด 4 แกนพร้อมโต๊ะหมุน แต่เครื่องจักรบางเครื่องจำเป็นต้องใช้มากกว่านั้น เมื่อ CNC ซีรีส์ 0-C ต้องการแกนที่ 5 และ 6 สำหรับเครื่องกลึงป้อมปืนคู่ เครื่องแมชชีนนิ่งเซ็นเตอร์ที่มีแกนหมุนสองแกน หรือเครื่องจักรเฉพาะทาง A16B-2200-0370 ได้จัดเตรียมเส้นทางฮาร์ดแวร์ให้กับจำนวนแกนที่ขยายนี้

ข้อมูลผลิตภัณฑ์ที่สำคัญ

การใช้งานที่ต้องใช้แกนที่ 5 และ 6 ในซีรีส์ 0-C

ประเภทเครื่องจักรที่ต้องการ A16B-2200-0370:

เครื่องกลึง CNC แบบป้อมปืนคู่:เครื่องกลึงป้อมปืนคู่มีส่วนประกอบป้อมปืนสองชิ้นแยกกัน แต่ละชิ้นมีการเคลื่อนที่ Z และ X ของตัวเอง กระดานหลักจะจัดการกับป้อมปืนหลัก (Z1, X1 เป็นแกน 1 และ 2) A16B-2200-0370 เพิ่มแกนป้อมปืนที่สอง (Z2, X2 เป็นแกน 5 และ 6)

เครื่องแมชชีนนิ่งเซ็นเตอร์ CNC ที่มีการกำหนดค่า 4+2 แกน:เครื่องแมชชีนนิ่งเซ็นเตอร์ที่มีแกนเชิงเส้นตรงหลัก 3 แกน (X, Y, Z) และแกนหมุนหลัก 1 แกนอาจเพิ่มแกนเซอร์โวอีก 2 แกน — แกนหมุนที่สองและฟังก์ชันเซอร์โวเสริม — จำเป็นต้องมีการขยายแกนที่ 5 และ 6

เครื่องจักรหลายแกนวัตถุประสงค์พิเศษ:สายการผลิต ระบบการตัดเฉือนแบบหลายสถานี หรือเครื่องจักรอัตโนมัติที่สร้างขึ้นตามวัตถุประสงค์ซึ่งควบคุมโดย CNC ซีรีส์ 0-C อาจต้องใช้แกนเซอร์โวมากกว่า 4 แกนเพื่อจัดลำดับส่วนประกอบทางกลทั้งหมด

สถานการณ์การใช้งาน

ความผิดปกติของบอร์ดขยายแกนกลึง 0-C ป้อมปืนคู่:เครื่องกลึง CNC ป้อมปืนคู่ ซีรีส์ 0-C ของ FANUC พัฒนาสัญญาณเตือนเซอร์โวโดยเฉพาะบนแกนของป้อมปืนที่สอง (5 และ 6) แกนหลักใช้งานได้ปกติ A16B-2200-0370 ถูกระบุว่าเป็นข้อบกพร่อง การแทนที่จะคืนค่าฟังก์ชันแกนที่ 5 และ 6การบำรุงรักษาบอร์ดแกนศูนย์เครื่องจักร 4+2:เครื่องแมชชีนนิ่งเซ็นเตอร์ซีรีส์ A 0-C พร้อมแกนควบคุม 6 แกนได้รับการบำรุงรักษาบอร์ดควบคุม A16B-2200-0370 ถูกแทนที่โดยเป็นส่วนหนึ่งของการปรับปรุงระบบควบคุมแกนที่ครอบคลุม

คำถามที่พบบ่อย

คำถามที่ 1: A16B-2200-0370 แทนที่บอร์ด CPU หลักหรือไม่ หรือติดตั้งไว้ข้างๆ หรือไม่

A16B-2200-0370 เป็นบอร์ดขยายที่ติดตั้งควบคู่ไปกับบอร์ด CPU หลัก Series 0-C ซึ่งไม่ใช่บอร์ดทดแทน กระดานหลักยังคงจัดการแกน 1–4 บวกกับสปินเดิลต่อไป A16B-2200-0370 เพิ่มการประมวลผลสำหรับแกน 5 และ 6 ในช่องเฉพาะหรือตำแหน่งตัวเชื่อมต่อบนสถาปัตยกรรมตัวเลือกของเมนบอร์ด บอร์ดทั้งสองจะต้องทำงานได้เพื่อให้ระบบ 6 แกนเต็มรูปแบบทำงานได้

คำถามที่ 2: Series 0-C CNC ที่มี A16B-2200-0370 สามารถทำงานในโหมด 4 แกนได้หรือไม่ หากบอร์ดขยายทำงานล้มเหลว

เมื่อ A16B-2200-0370 ไม่ทำงาน แกนที่ 5 และ 6 จะสร้างสัญญาณเตือน การที่ CNC สามารถทำงานได้ต่อไปใน 4 แกนแรกนั้นขึ้นอยู่กับการกำหนดค่าความปลอดภัยของเครื่องจักร — เครื่องจักรบางเครื่องต้องการให้แกนที่กำหนดค่าทั้งหมดเพื่อให้มีสุขภาพที่ดีก่อนที่จะอนุญาตให้ทำงานได้ ยืนยันจากพฤติกรรมโปรแกรม PMC ของเครื่องว่าสามารถใช้โหมด 4 แกนที่ลดระดับลงได้หรือไม่

คำถามที่ 3: A16B-2200-0370 เป็นข้อมูลเฉพาะสำหรับ Series 0-C หรือใช้ใน Series 0-D ด้วย

คำอธิบายระบุอย่างชัดเจนว่า "FOR ZERO C CONTROL" — ซีรีส์ 0-C Series 0-D เป็นรุ่นฮาร์ดแวร์ที่แตกต่างออกไปโดยมีสถาปัตยกรรมการขยายแกนของตัวเอง ยืนยันจากเอกสารฮาร์ดแวร์ที่เกี่ยวข้องก่อนติดตั้ง A16B-2200-0370 ในระบบ Series 0-D

คำถามที่ 4: การเปลี่ยน A16B-2200-0370 จำเป็นต้องป้อนพารามิเตอร์เซอร์โวใหม่สำหรับแกน 5 และ 6 หรือไม่

ไม่ พารามิเตอร์เซอร์โวสำหรับทั้งหกแกน — รวมถึงแกน 5 และ 6 — อยู่ใน SRAM หลักของ CNC หลังจากติดตั้ง A16B-2200-0370 ทดแทนแล้ว CNC จะนำพารามิเตอร์ที่มีอยู่ไปใช้กับช่องแกนที่ 5 และ 6 อีกครั้ง ตรวจสอบการตอบสนองของเซอร์โวที่ถูกต้องบนแกนขยายทั้งสองแกนก่อนกลับสู่การผลิต
