| สถานที่กำเนิด | ญี่ปุ่น |
| ชื่อแบรนด์ | FANUC |
| ได้รับการรับรอง | CE ROHS |
| หมายเลขรุ่น | A20B-3300-0091 |

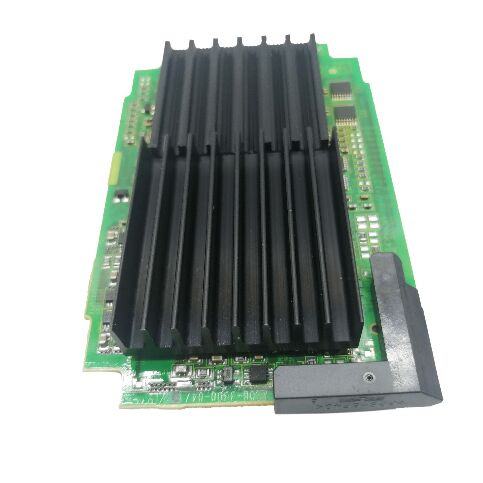

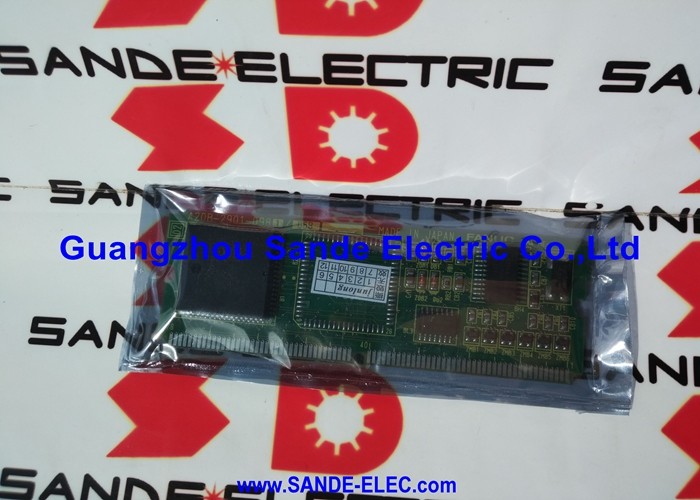

รายการFANUC A20B-3300-0091เป็น PCB ไดรฟ์จอแสดงผลสําหรับ LCD ตัวอักษรแบบมโนครอม 7.2 นิ้วในระบบ CNC ของ FANUC รุ่น i
มันอยู่เบื้องหลังจอ LCD ภายในสถานีปฏิบัติการติดต่อกับบอร์ด CPU หลัก ✅ ติดต่อกับด้านหลังของหน่วย LCD/MDI และติดต่อตรงกับ Backplane ที่เชื่อมต่อกับ CNC's central processing logic.
ทุกครั้งที่ผู้ประกอบการอ่านหมายเลขโปรแกรม ตรวจสอบพารามิเตอร์ ดูข้อความเตือน หรือเดินผ่านตารางออฟเฟตบนเครื่องควบคุมแบบมโน i Series ขนาด 7.2 นิ้วข้อมูลผ่านวงจรการผลิตวีดีโอของ PCB ก่อนจะปรากฏบนจอ.
การกําหนด "เฉพาะตัวอักษร" เป็นความแตกต่างที่สําคัญระหว่าง A20B-3300-0091 และรูปแบบจอกราฟิกในชุด A20B-3300PCB ที่แสดงตัวอักษรผลิตผลิตวิดีโอโดยใช้ ROM ตัวอักษร โต๊ะการค้นหาการ mapping ASCII หรือรหัสตัวอักษรที่คล้ายกันกับรูปแบบพิกเซล.
เครื่อง CNC ส่งรหัสตัวอักษร และแผ่นจอแปลงมันเป็นรูปจุดในรอบการสแกนของจอ LCD
แนวทางนี้มีประสิทธิภาพทางการคํานวณ และผลิตข้อความที่ชัดเจนและอ่านได้ สําหรับจอที่มีความหนาแน่นของข้อมูลที่ผู้ประกอบการใช้มากที่สุดการอ่านความเร็วของ spindle แต่ไม่สามารถนําเสนอกราฟิก bitmap แบบฟรีฟอร์มได้.
รูปแบบจอแกรฟิก (พบในสีหรือจอมโนที่มีเกรฟิกในเครื่องเดียวกัน) นําวงจรประเภท GPU เพิ่มเติมเพื่อให้การจําลองเส้นทางเครื่องมือ, กราฟิกรูปคลื่น,และจอช่วยภาพ.
เครื่อง A20B-3300-0091 ไม่มีวงจรนี้ และเครื่องที่ติดตั้ง PCB นี้จะแสดงเครื่องควบคุมที่ไม่มีจอจําลองกราฟิกแม้ว่าการตั้งค่าตัวเลือกของซอฟต์แวร์ CNC จะมีการตั้งค่าเพื่อเปิดการกราฟฟิก.
สําหรับเว็บไซต์ที่ผู้ประกอบการพึ่งพาการทํางานแบบข้อความเท่านั้น ข้อจํากัดนี้ไม่เห็นได้ สําหรับเครื่องจักรที่การแสดงเส้นทางเครื่องมือแบบกราฟิกเป็นความคาดหวังในการทํางานต้องการ PCB จัดแสดงภาพที่เหมาะสมแทน.
| ปริมาตร | มูลค่า |
|---|---|
| ขนาดการแสดง | 70.2 นิ้ว |
| ประเภทแสดง | ตัวอักษรสีเดียว (ไม่มีกราฟิก) |
| ซีรีย์ที่เข้ากันได้ | 16i, 18i, 21i |
| ตําแหน่งของคณะกรรมการ | ด้านหลังของหน่วย LCD/MDI บนบอร์ด CPU หลัก |
| อินเตอร์เฟซ | พล็อกอิน Backplane |
| สถานะ | อุปกรณ์สํารองที่เลิกผลิต |
| สาเหตุ | ญี่ปุ่น |
FANUC i-series (16i, 18i, 21i) ให้ผู้ประกอบการหลากหลายตัวเลือกในการแสดงในเวลาที่ซื้อเครื่องจักร และจอจอ PCB ที่ติดตั้งในโรงงานสะท้อนระดับการเลือกที่ซื้อ
ด้านล่าง: จอตัวอักษรแบบมโนครอม 7.2 นิ้ว A20B-3300-0091 ขยับขึ้น: จอภาพแบบมโนครอม 7.2 นิ้ว (เพิ่มการจําลองเส้นทางเครื่องมือและการวินิจฉัยแบบกราฟิก)
ด้านบน: จอสี 9 นิ้วหรือ 10.4 นิ้ว (กราฟิกสีเต็ม ความละเอียดสูงสุด)
แต่ละระดับต้องใช้จอจอทัศน์ที่แตกต่างกันบนบอร์ด CPU หลัก และจอจอทัศน์เหล่านี้ไม่ได้เปลี่ยนกันและการตั้งค่าตัวเลือกการแสดงของซอฟต์แวร์ CNC ต้องตรงกัน.
เครื่องมือที่ซื้อกับตัวเลือกการแสดงตัวอักษรเท่านั้น อาจมีตัวเลือกโปรแกรมเพิ่มเติม (ตัวเลือกกราฟฟิก, DNC2, ฯลฯ) ที่ไม่ได้เปิดในระบบติดตั้งการเปลี่ยนฮาร์ดเวิร์ดจอจากตัวอักษรเป็นกราฟิก ∙ การเปลี่ยน A20B-3300-0091 เป็น PCB กราฟิกที่เหมาะสม ∙ ไม่เปิดใช้ฟอร์มโปรแกรมกราฟิกโดยอัตโนมัติการตั้งค่าบายท์ตัวเลือกของ CNC และอาจเป็นการลงทะเบียนตัวเลือกของโมดูล FROM ก็ต้องอัพเดทเช่นกัน ซึ่งมักจะต้องมีส่วนร่วมของ FANUC หรือคีย์ตัวเลือกที่เหมาะสม
การแสดงตัวอักษรรองรับทุกอย่างที่ผู้ประกอบการต้องการสําหรับการทํางานของเครื่องจักร CNC ทุกวัน:
การเลือกโปรแกรมและเนื้อหา:เลขส่วนของโปรแกรม (รูปแบบ Oxxxx), กลุ่มโปรแกรม (รหัส G, M, T ในข้อความ) และรายการรายการโปรแกรม
การแสดงตําแหน่ง:พิกัดของเครื่องจักร พิกัดของชิ้นงาน และการเดินทางที่เหลือ ปรับปรุงทุกวาระการสแกน CNC ปรากฏเป็นข้อความเลข
ระเบิดและการแสดงข้อความ:ระบบเตือน (ระดับระดับระดับ PS, ระดับระดับ SV, ระดับระดับ OT) พร้อมหมายเลขระดับเตือนและคําอธิบายข้อความ ข้อความของผู้ประกอบการที่เขียนในบันได PMC
หน้าจอปารามิเตอร์:ปริมาตร CNC ทั้งหมด (มีหมายเลข 0 ถึง 9999+) แสดงเป็นค่าเลขที่มีหมายเลขปริมาตร สามารถเดินผ่านคีย์พาน MDI ได้
การแสดงออฟสเต็ตการสับเปลี่ยนกณิตศาสตร์เครื่องมือ, การสับเปลี่ยนสับเปลี่ยนสภาพสภาพสภาพ, การสับเปลี่ยนพิกัดการทํางาน
การวินิจฉัยและจอ servo:ค่าวัดภาระ servo, ความเร็วของ spindle และข้อมูลการวินิจฉัยในรูปเลข
ไม่มีอันใดที่ต้องการบิตแมปกราฟิก
ผู้ประกอบการที่ทํางานกับการควบคุม FANUC ที่มีแต่ตัวอักษรรายงานอย่างต่อเนื่องว่าไม่มีข้อจํากัดการทํางานที่ใช้ได้สําหรับการหมุน, การบดและการบดแบบมาตรฐาน
คําถามที่ 1: อาการที่เห็นได้บนแผ่นผู้ใช้แสดงให้เห็นว่า PCB A20B-3300-0091 พลาด ไม่ใช่แผ่น LCD เอง
การวินิจฉัยที่สําคัญคือการเปิดไฟเบาะหลัง LCD หากไฟเบาะหลังส่อง (แผ่นส่องแสง) แต่ไม่มีตัวอักษรปรากฏPCB จอแสดงผลเป็นสาเหตุที่น่าจะเป็น ปานีล LCD และตัวแปลงของมันทํางาน, แต่สัญญาณวีดีโอจากจอพับจอปราศจากหรือเสียหาย
หากไฟเบื้องหลังปิดหมด สาเหตุอาจเป็น อินเวอร์เตอร์ไฟเบื้องหลังที่ล้มเหลว หรือวงจรพลังงานแผ่น LCD
ตัวชี้วัดอื่น ๆ ของความผิดพลาดของจอจอ PCB: ตัวอักษรที่สับสนหรือแสดงอยู่บางส่วน (แถวบางแถวถูกต้อง, บางแถวผิดปกติ), หน้าจอว่างที่มีแสงเบื้องหลังหรือรูปแบบสถิติที่ไม่ได้อัพเดทเมื่อคีย์ MDI ถูกกดแลกตารางกับหน่วยที่รู้จักดี เพื่อยืนยัน
Q2: ปัจจุบันเครื่องมี A20B-3300-0091 (การแสดงตัวอักษร) สามารถปรับปรุงเป็นการแสดงภาพด้วยการเปลี่ยน PCB นี้ได้หรือไม่
ในทางกายภาพใช่ ครับ ครับ PCB ที่สามารถแสดงภาพได้ สําหรับขนาดจอเดียวกัน
ในทางการทํางาน การปรับปรุงยังต้องเปิดตัวตัวเลือกการแสดงของ CNC ในซอฟต์แวร์ระบบ (FROM module)ซึ่งเป็นกระบวนการลงทะเบียนตัวเลือกที่ FANUC ควบคุมผ่านระบบกุญแจตัวเลือก.
PCB จัดจอกราฟิกเพียงลําพังที่ติดตั้งกับเครื่องที่ไม่มีตัวเลือกการจอที่จดทะเบียนในระบบของมัน จะไม่ได้ผลิตผลิตภาพกราฟิก
หากเครื่องถูกสั่งโดยไม่มีตัวเลือกกราฟิก การฟื้นฟูการแสดงตัวอักษรด้วย A20B-3300-0091 เป็นทางที่ตรงไปตรงมา
หากต้องการการปรับปรุงจอแกรฟิกที่แท้จริง การลงทะเบียนออปชั่นจะต้องถูกแก้ไขผ่าน FANUC หรือแหล่งที่ได้รับอนุญาตจาก FANUC
Q3: A20B-3300-0091 สามารถเปลี่ยนกันได้กับ PCB จอแสดงภาพ A20B-3300 อื่นๆ สําหรับจอแสดงภาพโมโนขนาด 7.2 นิ้วหรือไม่?
ไม่ตรงกันในซีรีส์ A20B-3300, รุ่นต่างกันในโปรโตคอลออนไลน์อินเตอร์เฟซการแสดง, การจัดการความละเอียด, และความสอดคล้องของตัวเลือก.
7 ที่สามารถถ่ายภาพได้โมโนพีซีบี 2 นิ้ว (เช่น A20B-3300-0154 หรืออื่น ๆ) มีวงจรที่แตกต่างกันและไม่สามารถแทน A20B-3300-0091 ที่มีตัวอักษรเท่านั้น โดยไม่มีการตั้งค่าตัวเลือกซอฟต์แวร์ที่ตรงกัน.
ภายในตัวแปรที่มีตัวอักษรเท่านั้นจํานวนชิ้นที่เกี่ยวข้องกันอย่างใกล้ชิด (มีโครงสร้าง -3300-00xx) ควรตรวจสอบกับบอร์ด CPU หลักและเวอร์ชั่นซอฟต์แวร์ของเครื่องเฉพาะก่อนการเปลี่ยน.
การตรวจสอบคู่มือการเชื่อมต่อแผ่นผู้ใช้งาน FANUC (B-63003EN หรือเทียบเท่าสําหรับชุดเฉพาะ) หรือเอกสารการเชื่อมของผู้ผลิตเครื่องมือ.
Q4: A20B-3300-0091 จะเก็บข้อมูลเฉพาะเครื่อง (ปริมาตร, โปรแกรม) ที่ต้องบันทึกก่อนการถอด?
ไม่ครับ พีซีบีจีจีจีจีจีจีจีจีจีจีจีจีจีจีจีจีจีจีจีจีจีจีมันแค่แปลงข้อมูลที่มันได้รับจากบอร์ด CPU หลัก เป็นสัญญาณวีดีโอ. การถอดและเปลี่ยนมันไม่จําเป็นต้องสํารองข้อมูลเฉพาะสําหรับบอร์ดนี้
อย่างไรก็ตามถ้าบอร์ดถูกเปลี่ยนเป็นส่วนหนึ่งของการเปลี่ยนบอร์ดหลักของ CPU ที่กว้างขวางและ PMC ข้อมูลบันไดต้องถูกสํารองจาก CNC ก่อนที่บอร์ดหลักจะถูกรบกวนการเปลี่ยนจอพับจอจอเอง ไม่ทําลายข้อมูลที่เก็บไว้
Q5: การป้องกันอะไรที่จําเป็นในการเปลี่ยน A20B-3300-0091?
ปิดเครื่องให้หมดและรอให้บัส DC (ถ้ามี spindle หรือ servo amplifiers เชื่อม) ออกก่อนเปิดแผ่นผู้ใช้งานการเข้าถึงจอจอแสดงผลจากด้านหลังของหน่วย LCD / MDI ̇ โดยทั่วไปโดยการถอดปกด้านหลังของกระเป๋าควบคุม.
PCB ติดต่อผ่านตัวเชื่อมขอบแผ่นหลังและอาจติดตั้งด้วยสกรูหนึ่งหรือสองสกรู การป้องกัน ESD (สายรัดข้อมือ antistatic, mat antistatic) เป็นสิ่งจําเป็นเมื่อการจัดการกับบอร์ด
มั่นใจว่าทิศทางของพานเชื่อมทั้งหมดจะตรงกันก่อนการนั่งแผ่นสํารอง นั่งที่ไม่ถูกต้องบนแผ่นหลังอาจทําลายปินเชื่อมเริ่มทํางานและยืนยันฟังก์ชันการแสดงตัวอักษร ก่อนปิดแผ่น.
