| สถานที่กำเนิด | ญี่ปุ่น |
| ชื่อแบรนด์ | FANUC |
| ได้รับการรับรอง | CE RoHS |
| หมายเลขรุ่น | A16B-2200-0350 |

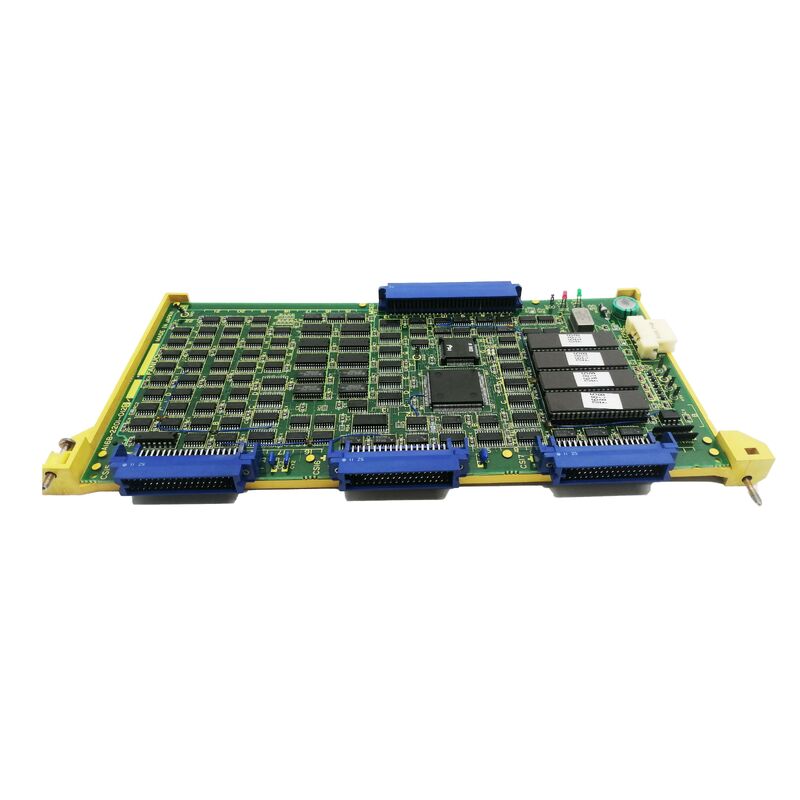

หน้าจอผู้ใช้งาน CNC แบบ FANUC ซีรีส์ 0-C เป็นแบบมาตรฐาน มีสีเดียว ✓ เหมาะสําหรับการแสดงโปรแกรม การแก้ไขปริมาตร และการวินิจฉัยพื้นฐานแต่จํากัดในความสามารถในการนําเสนอข้อมูลกราฟิกที่มีความแตกต่างทางสายตา. A16B-2200-0350 ให้การปรับปรุง "GRAPHICS 9 INCH CRT COLOR HI RESOLUTION" สําหรับระบบ CNC ซีรีส 0-C. นี่คือการปรับปรุงที่มีความหมายในสามเรื่อง:
การแสดงสี:สีเพิ่มการโค้ดภาพให้กับอินเตอร์เฟซ CNC ข้อมูลสถานะ, ข้อความเตือน, ตําแหน่งแกน, และจอแสดงภาพสามารถใช้สีเพื่อแยกหมวดหมู่ข้อความเตือนด้วยสีแดงสีลดภาระการเรียนรู้ของผู้ประกอบการในการอ่านจอ CNC อย่างรวดเร็วภายใต้สภาพการผลิต9 นิ้ว
CRT:ขนาดจอ 9 นิ้ว ให้พื้นที่แสดงมากกว่า CRT ตัวแทนขนาดเล็กหรือกราฟฟิกขนาดใหญ่ในพื้นที่การดูของผู้ใช้งาน โดยไม่จําเป็นต้องสกรอลต่อเนื่อง.
ความละเอียดสูง:ความหนาแน่นของพิกเซลที่สูงขึ้นบนจอ CRT ทําให้ตัวอักษรคมชัดขึ้น เส้นกราฟิกสะอาดขึ้นและข้อความขนาดเล็กที่อ่านได้ง่ายขึ้น ✅ มีประโยชน์โดยเฉพาะอย่างยิ่งเมื่อดูรายการรายการที่หนาแน่นหรือจอวินิจฉัยขนาดละเอียด.
| ปริมาตร | มูลค่า |
|---|---|
| รองรับได้ | ซีรี่ย์ 0-C, 0-F, 00C |
| การแสดง | CRT 9 นิ้ว |
| สี | ใช่ |
| การแก้ไข | ความละเอียดสูง |
| ประเภท | ตัวเลือกกราฟิก PCB |
| ซีรี่ย์ | A16B-2200 |
คําอธิบาย "#0C/F/00C" ระบุ 3 รุ่น CNC ซีรีส์ 0 ที่ใช้ A16B-2200-0350:
ซีรี่ย์ 0-C:การผลิตหลัก ซีรี่ย์ 0 สร้าง CNC ใช้ในศูนย์แปรรูป (0-MC, 0-MD), ศูนย์หมุน (0-TC, 0-TD) และเครื่องบด
ซีรี่ย์ 0-F:การตั้งค่าภายหลังของสาย 0 ซีรีส์ ที่แสดงถึงฮาร์ดแวร์ที่พัฒนาขึ้นภายในครอบครัวแพลตฟอร์มเดียวกัน
ซีรี่ย์ 00C:การกําหนดการตั้งค่าที่เกี่ยวข้อง ภายในสถาปัตยกรรม CNC ซีรี 0 ราก "00" เพื่อระบุตัวแปรระบบเฉพาะเจาะจงความเข้ากันข้ามนี้หมายความว่า A16B-2200-0350 ให้บริการหลายรูปแบบของครอบครัวซีรีส์ 0 ✓ บอร์ดกราฟฟิกหนึ่งแผ่นกว้างในช่วง 0-C, 0-F และ 00C อุปกรณ์
ความผิดพลาดการแสดงภาพสี CNC 0-MCการแสดงสีของศูนย์แปรรูป FANUC ซีรีส 0-MC ผิดพลาด ผังผู้ประกอบการไม่แสดงภาพหรือผลิตสีที่เสียหาย บอร์ดกราฟิก A16B-2200-0350 ถูกระบุว่าเป็นความผิดพลาดการเปลี่ยนคืนจอความละเอียดสูงเต็มสี.การปรับปรุงการแสดงภาพ CNC 0-TDศูนย์หมุน 0-TD ซีรี่ย์ที่กําหนดไว้โดยไม่มีกราฟิกสี จะได้รับ A16B-2200-0350 เป็นการปรับปรุงเพิ่มเติมสีและความละเอียดสูงให้กับจอ CRT ขนาด 9 นิ้วที่มีอยู่
Q1: แบบ CNC ไหนที่ครอบคลุมโดยการระบุความเหมาะสม "# 0C/F/00C"
ตัวอ้าง # ในคําอธิบายส่วน FANUC ระบุตัวแปรความเข้ากันได้ "0C" ครอบคลุมซีรีส์ 0-C (0-MC, 0-MD, 0-TC, 0-TD, 0-MF, 0-TF); "F" ครอบคลุมซีรีส์ 0-F;"00C" ครอบคลุมการตั้งค่าซีรีส์ 00Cทั้งสามส่วนแบ่งสล็อตบอร์ดกราฟฟิก A16B-2200 และมาตรฐานอินเตอร์เฟซวีดีโอเดียวกัน ทําให้ A16B-2200-0350 สามารถให้บริการทั้งสามจากหมายเลขชิ้นเดียว
Q2: A16B-2200-0350 สําหรับแผ่นผู้ใช้ CRT หรือจอติดตามแยก?
A16B-2200-0350 ให้บริการแผ่นผู้ประกอบการของ CNC CRT ภาพจอสี 9 นิ้วที่ติดตั้งในหรือติดกับหน่วยคีย์บอร์ด MDI ซึ่งเป็นอินเตอร์เฟซ CNC หลักของผู้ประกอบการนี้ไม่ใช่จอติดตามเครื่องจักรหรือจอที่แยกกัน ̇ มันเป็นจออเนกเตอร์อินเตอร์เฟซหลักของ CNC.
Q3: A16B-2200-0350 สามารถติดตั้งได้ในซีรีส์ 0-C ที่มีบอร์ดกราฟิกสีเดียวในปัจจุบัน?
การเปลี่ยนบอร์ดกราฟฟิกสีเดียวด้วยสี A16B-2200-0350 ยังต้องมีจอ CRT สี 9 นิ้วที่เข้ากันได้ยืนยันว่าจอที่มีอยู่เป็นชนิดสี ก่อนการติดตั้ง A16B-2200-0350. การปรับปรุงจออาจจําเป็น พร้อมกับบอร์ดกราฟฟิก
Q4: การเปลี่ยน A16B-2200-0350 มีผลต่อปารามิเตอร์หรือโปรแกรม CNC ไหม?
ปริมาตรและโปรแกรม CNC อยู่ในโมดูล SRAM และ FROM บนบอร์ด CPU หลัก บอร์ดกราฟฟิกไม่มีข้อมูล CNC ที่เก็บไว้ การเปลี่ยน A16B-2200-0350 ไม่ส่งผลต่อข้อมูลการแปรรูปใด ๆ
