| สถานที่กำเนิด | ญี่ปุ่น |
| ชื่อแบรนด์ | FANUC |
| ได้รับการรับรอง | CE RoHS |
| หมายเลขรุ่น | A20B-3300-0070 |

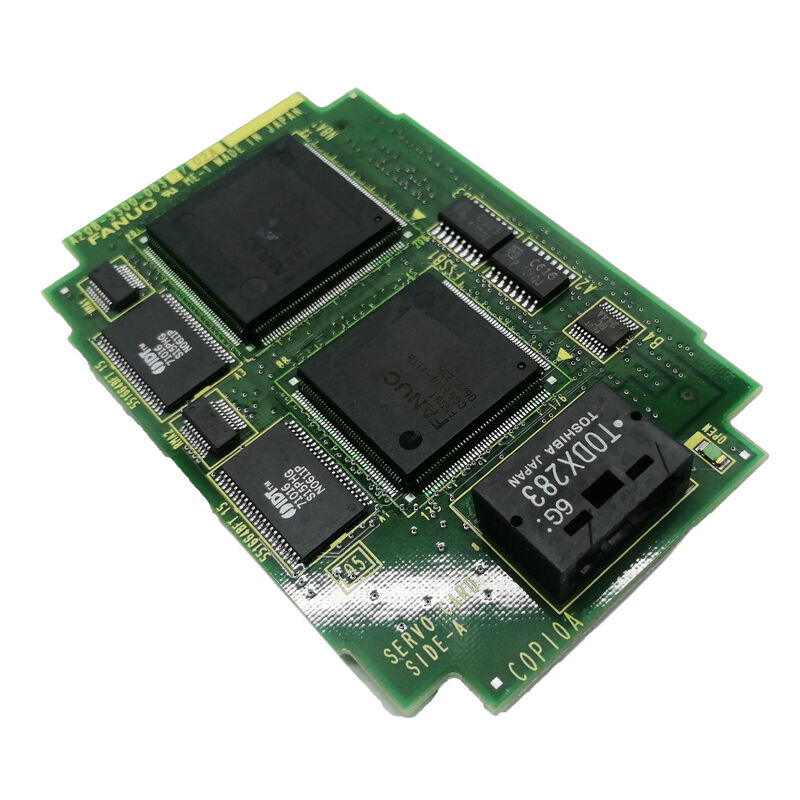

A20B-3300-0070 มีโปรเซสเซอร์ Intel 486DX2 เป็นหน่วยประมวลผลกลางของเครื่องหน่วยแกนภายในของโปรเซสเซอร์ทํางานที่ 66 MHz ในขณะที่อินเตอร์เฟซบัสภายนอกของมันทํางานที่ 33 MHz. การตั้งชื่อ "DX2" สะท้อนการเพิ่มเป็นสองเท่านี้ DX เป็นตัวแบบ 486 ที่มีเครื่องระบายสัญลักษณ์และ 2 แสดงตัวคูณนาฬิกาภายใน 2 ×
ในกรณี CNC, 66 MHz เป็นกําลังการประมวลผลที่สําคัญสําหรับการผลิต CNC ที่การ์ดนี้ทํางาน.โปรแกรมบล็อกมองไปข้างหน้า, การดําเนินการบันได PMC ทั้งหมดทํางานบนเนื้อหา CPU นี้ อัตราการทํางานของ 66 MHz ให้ช่องว่างเพียงพอในการดําเนินงานเหล่านี้ภายในกําหนดเวลาจริงที่ CNC กําหนด
| ปริมาตร | มูลค่า |
|---|---|
| เครื่องประมวลผล | อินเทล 486DX2 |
| ความเร็วของนาฬิกา | 66 MHz (2×ภายใน) |
| รองรับได้ | FANUC F20i / F21i / 16i / 18i |
| อินเตอร์เฟซความจํา | SRAM, DRAM, แฟลช |
| การติดตั้ง | พลั๊ก-อินกับบอร์ดหลัก i |
| รุ่น | รุ่น i รุ่น A |
A20B-3300-0070 รองรับ 3 ประเภทของอินเตอร์เฟซความจํา แต่ละแบบมีหน้าที่ที่แตกต่างกันในระบบ CNC:
แฟลช (From Flash Read-Only Memory)เก็บซอฟต์แวร์ระบบ CNC, ปริมาตร servo, และโปรแกรมการแปรรูปในรูปแบบที่ไม่ลุกลุก. แฟลชเก็บเนื้อหาของมันได้ตลอดเวลาโดยไม่ต้องใช้พลังงานนี่คือชั้นเก็บข้อมูลระยะยาว ภาพของระบบ CNC ที่ฟื้นฟูการทํางานหลังการหมุนเวียนพลังงาน.
SRAM:แรมสติกที่รองรับแบตเตอรี่เก็บโปรแกรมและพารามิเตอร์ที่ผู้ประกอบการปรับปรุงระหว่างการทํางานของเครื่องปกติและข้อมูลที่บันทึกไว้ระหว่างการตั้ง. SRAM ต้องการแบตเตอรี่สํารองเพื่อเก็บข้อมูลในระหว่างการปิดไฟ การเข้าถึง SRAM ได้อย่างรวดเร็ว และทําให้ CNC สามารถอ่านและเขียนการตั้งค่าเหล่านี้อย่างรวดเร็วระหว่างการทํางาน
DRAM:แรมแบบไดนามิก ให้ความจําการทํางานหลักสําหรับการดําเนินงานโปรแกรมที่ใช้งานของ CPU ผ่อนที่ใช้งานโปรแกรมที่กําลังดําเนินงาน, ผลการคํานวณ, และสถานะการดําเนินงานของระบบปฏิบัติการDRAM เป็นความลุกล้าและไม่ต้องการแบตเตอรี่สํารองเพราะเนื้อหาของมันถูกรีโหลดทุกครั้งที่ใช้ไฟจากฟลัชและ SRAM.
ความผิดพลาดของ CPU CNC:ศูนย์แปรรูปซีรีส์ 16i ไม่สําเร็จการชุดการเริ่มต้นของมัน แสดงสัญญาณเตือนที่เกี่ยวข้องกับ CPUการ์ด CPU A20B-3300-0070 ได้รับการระบุว่าเป็นองค์ประกอบที่ล้มเหลว. การเปลี่ยนคืนการเริ่มต้นและการทํางาน CNC ปกติ
การฟื้นฟูเครื่องควบคุม F21i:อุปกรณ์ CNC F21i ที่มีโปรเซสเซอร์ที่ไม่ทํางานจะถูกฟื้นฟูโดยการติดตั้งเครื่อง A20B-3300-0070 ที่ได้รับการทดสอบCNC รีโหลดซอฟต์แวร์ระบบจากฟลัชและดําเนินการตามปกติอีกครั้งกับปารามิเตอร์ที่ตั้งก่อนหน้า.
เครื่องสํารอง CPU โรงงาน:หน่วยบํารุงรักษาเครื่องมือเครื่องยนต์รักษา A20B-3300-0070 เป็นเครื่องสํารองโรงงานสําหรับหน่วย CNC ซีรี่ย์ i, ทําให้สามารถเปลี่ยน CPU หน่วยอย่างรวดเร็วบน 16i, 18i,หรือ 21i CNC ในโรงงานของพวกเขาโดยไม่ต้องรอการจัดซื้อส่วนประกอบ.
Q1: A20B-3300-0070 ใช้ได้กับระบบ 16i, 18i และ 21i ทั้งหมด หรือใช้ได้แค่การปรับปรุงฮาร์ดเวิร์ดเฉพาะเจาะจง
A20B-3300-0070 ได้รับการยืนยันว่าเป็นเครื่องมือของรุ่น i โมเดล A. การปรับปรุงฮาร์ดแวร์หลัง ๆ ของชุด 16i/18i/21i ใช้พานหลักที่อัพเดทที่อาจต้องใช้รุ่นการ์ด CPU ที่แตกต่างกันยืนยันการผลิตฮาร์ดแวร์ของเป้าหมาย CNC จากจอข้อมูลระบบ (เมนูการวินิจฉัย) ก่อนการติดตั้งการระบุการ์ด F20i / F21i ในคําอธิบายสินค้าระบุ FANUC ซีรี 20/21 รุ่นเป็นเป้าหมายหลัก, ด้วยความเข้ากัน 16i และ 18i เป็นการรับรอง cross-applications
Q2: ปริมาตร CNC ถูกรักษาเมื่อการเปลี่ยนบัตร CPU A20B-3300-0070?
ปริมาตร CNC ถูกบันทึกไว้ใน SRAM (แบตเตอรี่สนับสนุน) และความจํา Flash บนบอร์ดหลักและโมดูลความจําการเปลี่ยนบัตร CPU ไม่ลบปารามิเตอร์ CNC ตราบใดที่แบตเตอรี่ SRAM เป็นสุขภาพดีและโมดูลฟลัชยังคงติดตั้ง. อย่างไรก็ตาม, มักจะดําเนินการสํารองพารามิเตอร์เต็มก่อนการเปลี่ยนบอร์ดใด ๆ. หากระบบล้มเหลวในการเริ่มต้นหลังจากการเปลี่ยน CPU,ปริมาตรและซอฟต์แวร์ CNC อาจจําเป็นต้องฟื้นฟูจากสื่อสํารอง.
Q3: ความสําคัญของการทํางานของโปรเซสเซอร์ 486DX2 สําหรับการใช้งาน CNC คืออะไร?
สําหรับงาน CNC โปรเซสเซอร์นี้จัดการกับ การแทรกแซง การปิดวงจร servo ในอัตรา sub-millisecond การดําเนินโปรแกรม PMCและดูในอนาคต buffering 66 MHz ให้ความกว้างแบนด์เบนด์การคํานวณที่จําเป็นสําหรับการกําหนดรูปแบบหลายแกนที่เรียบง่ายและการแปรรูปอัตราการให้อาหารสูง. หน่วยสัญลักษณ์พลอยที่บูรณาการของ DX2 (FPU) เร่งการคํานวณสามเหลี่ยมในวงกลมและการสับสน. สําหรับการสร้างเครื่องมือระบบ CNC เหล่านี้ใช้ผลงานของ 486DX2 เป็นที่เหมาะสมกับความต้องการในเวลาจริงของ CNC.
Q4: A20B-3300-0070 สามารถปรับปรุงเป็นโปรเซสเซอร์ที่เร็วขึ้นได้หรือไม่?
เปล่า การ์ด CPU ได้ถูกออกแบบโดยใช้เวลาเฉพาะเจาะจง อินเตอร์เฟซบัส และระดับสัญญาณของ Intel 486DX2หรืออื่น ๆ ต้องการการ์ด CPU ที่แตกต่างกันที่ออกแบบให้กับสถาปัตยกรรมบัสของโปรเซสเซอร์การปรับปรุงโปรเซสเซอร์ในระบบ FANUC CNC ถูกนําไปใช้โดยการเปลี่ยนการ์ด CPU ครบถ้วนด้วยการ์ดรุ่นที่สูงกว่า ไม่ใช่การเปลี่ยนชิปโปรเซสเซอร์
Q5: ความผิดพลาด A20B-3300-0070 เกิดขึ้นอย่างไรที่ CNC?
อาการทั่วไปของการล้มเหลวของบัตร CPU ได้แก่: CNC ไม่สามารถเริ่มต้นและแสดงสัญญาณเตือน CPU หรือระบบ; CNC ติดอยู่ที่จุดคงที่ในลําดับการเริ่มต้น;CNC ทํางานผิดปกติ ณ การดําเนินงานบางงานผิดปกติในขณะที่อื่น ๆ ดูปกติ; หรือ CNC ผ่านการเริ่มต้น แต่สร้างความผิดพลาดการดําเนินการโปรแกรมที่ไม่อธิบายที่ไม่ตรงกับความผิดพลาดโปรแกรมที่ใช้ได้อาการเหล่านี้แตกต่างจากความล้มเหลวของโมดูลความจํา (ที่มักจะทําให้รหัสเตือนเฉพาะที่เกี่ยวข้องกับ SRAM, DRAM, หรือ FROM) และชี้เฉพาะไปที่ CPU processing core
