| สถานที่กำเนิด | ญี่ปุ่น |
| ชื่อแบรนด์ | FANUC |
| ได้รับการรับรอง | CE RoHS |
| หมายเลขรุ่น | A20B-3300-0030 |
ใน FANUC CNC รุ่นก่อนหน้า (ซีรีส์ 0, 6, 10, 15) สัญญาณคำสั่งเซอร์โวจะเคลื่อนที่ระหว่าง CNC และแอมพลิฟายเออร์ผ่านสายเคเบิลอะนาล็อกหรือดิจิตอลแบบขนานโดยเฉพาะ — หนึ่งสายเคเบิลต่อแกน โดยมีสายไฟแยกสำหรับคำสั่งตำแหน่ง การอ้างอิงความเร็ว และการตอบสนอง เมื่อจำนวนแกนเพิ่มขึ้น จำนวนสายเคเบิลก็เพิ่มขึ้นตามสัดส่วน ระบบ 4 แกนจำเป็นต้องใช้สายเคเบิลคำสั่งครบสี่เส้น
FSSB (ไฟเบอร์ออปติกเซอร์โวสัญญาณบัส) แทนที่สิ่งนี้ด้วยลูปไฟเบอร์ออปติกเดี่ยว คำสั่งแกนและข้อมูลป้อนกลับของตัวเข้ารหัสทั้งหมดเคลื่อนที่เป็นแพ็กเก็ตอนุกรมบนไฟเบอร์ ซึ่งเชื่อมต่อแบบเดซี่เชนจากเอาต์พุต FSSB ของ CNC ผ่านเซอร์โวแอมพลิฟายเออร์แต่ละตัวตามลำดับ สำหรับระบบ 4 แกน ห่วงเคเบิลไฟเบอร์เส้นเดียวจะจัดการแกนทั้งหมด

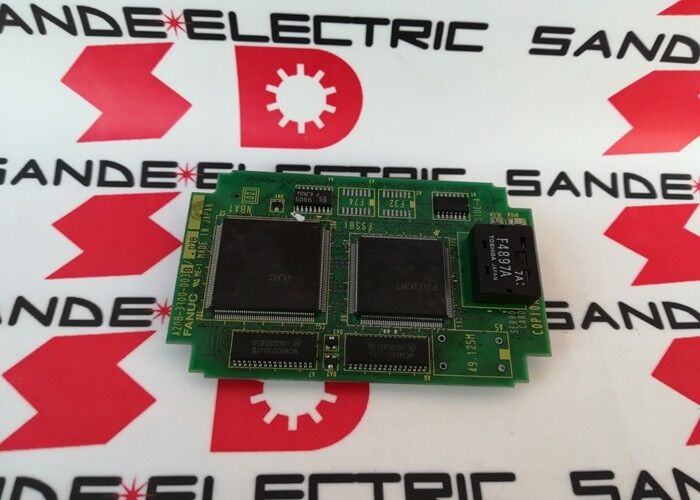

A20B-3300-0030 คือ PCB ที่ใช้อินเทอร์เฟซ FSSB บนฝั่ง CNC โดยจะสร้างแพ็กเก็ตคำสั่งแกนและรับการตอบสนองของตัวเข้ารหัสจากสายโซ่เครื่องขยายเสียง โดยแปลข้อมูลนี้ไปเป็นการคำนวณลูปตำแหน่งแกนที่ทำงานภายใน CNC
| พารามิเตอร์ | ค่า |
|---|---|
| อินเทอร์เฟซ | FSSB (ไฟเบอร์ออปติกเซอร์โวอนุกรมบัส) |
| ความจุแกน | 2, 3 หรือ 4 แกน |
| ระบบที่เข้ากันได้ | FANUC 15i, 16i, 18i, 20i, 21i |
| รุ่น | ไอเจเนอเรชั่น โมเดล เอ |
| การติดตั้ง | ติดตั้งโดยตรงกับเมนบอร์ด i series |
A20B-3300-0030 สามารถควบคุม 2, 3 หรือ 4 แกนผ่าน FSSB ขึ้นอยู่กับการกำหนดค่า CNC จำนวนแกนที่ใช้งานอยู่จะถูกกำหนดโดยพารามิเตอร์ CNC — ฮาร์ดแวร์การ์ดเซอร์โวรองรับได้ถึง 4 แกน แต่เครื่องแมชชีนนิ่งเซ็นเตอร์ 3 แกนใช้เพียง 3 ช่องเท่านั้น และเครื่องกลึง 2 แกนใช้ 2 แกน
สำหรับระบบ FANUC 16i, 18i และ 21i ซึ่งเป็นแพลตฟอร์มการใช้งานทั่วไปสำหรับการ์ดนี้ 3 แกน (X, Y, Z บนแมชชีนนิ่งเซ็นเตอร์) และ 4 แกน (X, Y, Z บวกกับแกนหมุนหรือแกนป้อนที่สี่) คือการกำหนดค่าทั่วไป การ์ดดังกล่าวให้แบนด์วิธคำสั่งเซอร์โวและการประมวลผลผลป้อนกลับสำหรับช่องสัญญาณที่ใช้งานทั้งหมดพร้อมกัน - วงจรการอัปเดตอนุกรม FSSB จะทำงานเร็วพอที่แกนทั้งหมดจะได้รับคำสั่งตำแหน่งที่อัตราวงจรการแก้ไขของ CNC
เครื่องแมชชีนเซ็นเตอร์ 4 แกน:เครื่องแมชชีนนิ่งเซ็นเตอร์แนวตั้งที่มี X, Y, Z และแกนหมุนที่ 4 ใช้ A20B-3300-0030 เพื่อควบคุมทั้งสี่แกนผ่านห่วงไฟเบอร์ FSSB เดียว การ์ดจะจัดการคำสั่งเซอร์โวและผลป้อนกลับสำหรับแกนทั้งหมดพร้อมกันที่อัตราการประมาณค่า CNC
การเปลี่ยนเซอร์โวการ์ดในซีรีส์ 16i:เครื่องแมชชีนนิ่งเซ็นเตอร์ CNC ของ FANUC 16i พัฒนาแกนตามการแจ้งเตือนข้อผิดพลาดบนแกนควบคุมทั้งหมด ข้อผิดพลาดนี้แยกได้จากการ์ดคอนโทรลเลอร์เซอร์โว A20B-3300-0030 การเปลี่ยนการ์ดจะทำให้การทำงานของเซอร์โวกลับมาเป็นปกติในทุกแกน
ยกเครื่องการบำรุงรักษา CNC:ในระหว่างการยกเครื่อง CNC ตามกำหนดการบนเครื่องกลึงซีรีส์ 18i การ์ดตัวควบคุมเซอร์โวจะถูกเปลี่ยนโดยเป็นส่วนหนึ่งของการรีเฟรชบอร์ดเพื่อรีเซ็ตอายุการใช้งานของส่วนประกอบบนฮาร์ดแวร์ควบคุมแกนวิกฤติ
คำถามที่ 1: A20B-3300-0030 สามารถควบคุมแกนที่ 5 หรือ 6 เมื่อรวมกับเซอร์โวการ์ดตัวที่สองได้หรือไม่
การกำหนดค่า CNC ซีรีส์ FANUC i บางรุ่นรองรับช่อง FSSB สองช่องจากการ์ดคอนโทรลเลอร์เซอร์โวสองตัว เพื่อเพิ่มความจุของแกนให้เกินกว่า 4 แกน การรองรับการกำหนดค่านี้หรือไม่นั้นขึ้นอยู่กับรุ่น CNC ที่เฉพาะเจาะจง เวอร์ชันของมาเธอร์บอร์ด และตัวเลือกซอฟต์แวร์ CNC A20B-3300-0030 มีได้ถึง 4 แกนในช่อง FSSB เดียว สำหรับการกำหนดค่าการขยายแกนแบบหลายการ์ดที่ได้รับการยืนยัน โปรดดูคู่มือการติดตั้งซีรีส์ FANUC i สำหรับรุ่น CNC ที่เกี่ยวข้อง
คำถามที่ 2: เซอร์โวแอมพลิฟายเออร์ประเภทใดที่เชื่อมต่อกับ A20B-3300-0030 ผ่าน FSSB
อินเทอร์เฟซ FSSB เชื่อมต่อกับโมดูลเครื่องขยายเสียงเซอร์โวซีรีส์ Alpha i และ Beta i ของ FANUC ที่มีพอร์ตอินพุต FSSB แอมพลิฟายเออร์ที่ใช้อินเทอร์เฟซ Type A หรือ Type B (อนาล็อก/ดิจิตอลขนาน) ไม่ได้เชื่อมต่อกับ FSSB ยืนยันว่าเซอร์โวแอมพลิฟายเออร์ที่ติดตั้งมีขั้วต่อประเภท FSSB ก่อนติดตั้ง A20B-3300-0030
คำถามที่ 3: มีพารามิเตอร์ CNC ที่ต้องกำหนดค่าใหม่หลังจากเปลี่ยน A20B-3300-0030 หรือไม่
A20B-3300-0030 เป็นการ์ดฮาร์ดแวร์ — ไม่ได้จัดเก็บพารามิเตอร์ CNC พารามิเตอร์เซอร์โวทั้งหมด (การกำหนดแกน, อัตราขยายของลูป, ประเภทตัวเข้ารหัส, การกำหนดที่อยู่โหนด FSSB) จะถูกเก็บไว้ในหน่วยความจำพารามิเตอร์หลักของ CNC หลังจากติดตั้งการ์ดทดแทนแล้ว CNC ควรเปิดเครื่องและสร้างการสื่อสาร FSSB ใหม่โดยอัตโนมัติ โดยใช้ชุดพารามิเตอร์ที่มีอยู่ หากสัญญาณเตือนการสื่อสาร FSSB ยังคงมีอยู่ ให้ตรวจสอบการเชื่อมต่อไฟเบอร์และการตั้งค่าพารามิเตอร์ FSSB ในตารางพารามิเตอร์เซอร์โวของ CNC
คำถามที่ 4: A20B-3300-0030 เป็นรุ่นเฉพาะสำหรับรุ่น A และรุ่น A หมายถึงอะไร
ซีรีส์ FANUC i ผลิตขึ้นในรุ่นฮาร์ดแวร์หลายรุ่น — รุ่น A และรุ่น B รุ่นต่อมา รุ่น A หมายถึงฮาร์ดแวร์ CNC ซีรีส์ i รุ่นแรก A20B-3300-0030 คือการ์ดควบคุมเซอร์โวสำหรับเมนบอร์ด Model A ของซีรีส์ 15i, 16i, 18i, 20i และ 21i ฮาร์ดแวร์รุ่น B ในภายหลังใช้ขั้วต่อเมนบอร์ดที่แตกต่างกันและหมายเลขชิ้นส่วนของการ์ดเซอร์โวที่แตกต่างกัน ตรวจสอบการสร้างฮาร์ดแวร์ของ CNC จากแผ่นป้ายชื่อชุดควบคุมก่อนสั่งซื้อ
คำถามที่ 5: อะไรคือสัญญาณของความล้มเหลว A20B-3300-0030 เมื่อเทียบกับความล้มเหลวของเซอร์โวแอมพลิฟายเออร์?
โดยทั่วไป การ์ดคอนโทรลเลอร์เซอร์โวที่ล้มเหลวจะสร้างการแจ้งเตือนการสื่อสาร FSSB บนหลายแกนพร้อมกัน — เนื่องจากการ์ดเป็นแหล่ง FSSB เดียวสำหรับแกนที่เชื่อมต่อทั้งหมด เครื่องขยายสัญญาณที่ล้มเหลวมักจะส่งผลกระทบเพียงครั้งละหนึ่งแกน พร้อมด้วยสัญญาณเตือนเฉพาะแกน หากแกนทั้งหมดส่งสัญญาณเตือนพร้อมกันด้วยรหัสที่เกี่ยวข้องกับ FSSB การ์ดควบคุมเซอร์โวจะเป็นตัวเลือกแรกสำหรับการตรวจสอบ โดยทั่วไปสัญญาณเตือนแกนเดียวจะชี้ไปที่เครื่องขยายเสียงหรือมอเตอร์สำหรับแกนเฉพาะนั้น
