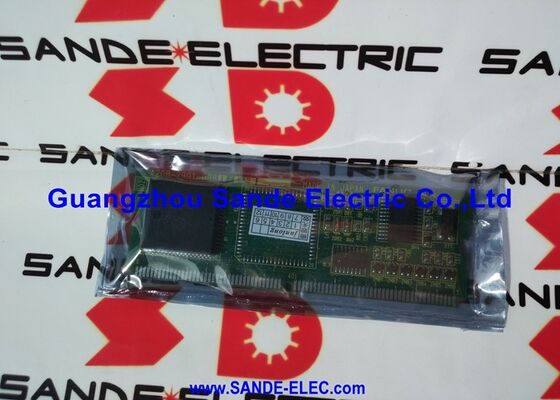

Fanuc PCB Board A20B-2902-0670 ใช้ในสภาพดี A20B29020670 A2OB-29O2-O67O

FANUC A20B-2902-0670 | Beta i Power Supply Driver Board — สำหรับไดรฟ์เซอร์โว/สปินเดิลแบบรวม biSVSP, ซีรีส์ A06B-6134, SVSP-40/40-15i และการกำหนดค่าแบบหลายแกน

ภาพรวม

FANUC A20B-2902-0670 คือบอร์ดไดรเวอร์แหล่งจ่ายไฟภายในซีรีส์ FANUC biSVSP — โมดูลรวมของ FANUC ที่รวมความสามารถของไดรฟ์แกนเซอร์โวและความสามารถของไดรฟ์สปินเดิลไว้ในหน่วยเดียวที่กะทัดรัด

แนวคิด biSVSP แก้ปัญหาการออกแบบแผงควบคุมที่แท้จริง: ตู้ไดรฟ์ CNC แบบดั้งเดิมต้องใช้โมดูลแอมพลิฟายเออร์เซอร์โว (SVM) แยกต่างหากและโมดูลแอมพลิฟายเออร์สปินเดิล (SPM) แยกต่างหาก ทำให้สิ้นเปลืองพื้นที่แผงควบคุมอย่างมากและต้องมีการเชื่อมต่อบัสระหว่างกัน

biSVSP รวมทั้งสองฟังก์ชัน — แกนเซอร์โวและสปินเดิล — ไว้ในโมดูลเดียว ช่วยลดพื้นที่แผงควบคุมได้อย่างมากและทำให้โทโพโลยีการเดินสายง่ายขึ้น

ภายในโมดูล biSVSP จะมีแผงวงจรพิมพ์สามแผงที่ทำงานร่วมกันในการจัดวางทางกายภาพและทางไฟฟ้าที่กำหนดไว้ แผงควบคุมจะจัดการอัลกอริทึมการควบคุมดิจิทัล การสื่อสาร CNC (FSSB หรือคล้ายกัน) และตรรกะการควบคุมแกน/สปินเดิล

แผงเดินสายจะจัดเตรียมจุดเชื่อมต่อสำหรับสายเคเบิลภายนอก — กำลังมอเตอร์, การป้อนกลับของเอ็นโค้ดเดอร์, สัญญาณควบคุม แผงจ่ายไฟ — ซึ่ง A20B-2902-0670 เป็นส่วนไดรเวอร์ — จัดการการแปลงกำลังจริง: รับอินพุต AC สามเฟส, สร้างบัส DC, สลับโมดูล IGBT สำหรับเอาต์พุตเซอร์โวและสปินเดิล และจัดเตรียมแรงดัน DC ที่ควบคุมแล้วที่ต่ำกว่าสำหรับแผงควบคุมและแผงเดินสาย

A20B-2902-0670 โดยเฉพาะคือส่วนไดรเวอร์ของการประกอบแผงจ่ายไฟนี้ — ส่วนที่บรรจุวงจรขับเกต, วงจรแหล่งจ่ายไฟระดับลอจิก และอินเทอร์เฟซระหว่างฮาร์ดแวร์แปลงกำลังและสัญญาณควบคุมจาก PCB ควบคุม

ไม่ใช่แผงจ่ายไฟทั้งหมด (ซึ่งบรรจุ IGBT และตัวเรียงกระแส); เป็น PCB ไดรเวอร์ที่ติดตั้งบนแผงจ่ายไฟซึ่งเชื่อมต่อระหว่างโดเมนควบคุมดิจิทัลแรงดันต่ำและโดเมนสวิตชิ่งกำลังสูง

ข้อมูลจำเพาะหลัก

สถาปัตยกรรม biSVSP — การรวมสามบอร์ด

สถาปัตยกรรมสามบอร์ดของโมดูล biSVSP มีการรวมเข้าด้วยกันอย่างแน่นหนากว่าสถาปัตยกรรมสองบอร์ดของโมดูล Alpha SVM และ SPM รุ่นก่อนหน้า

ใน Alpha SVM2 (A06B-6079) ตัวอย่างเช่น การเปลี่ยนการ์ดด้านบน (A20B-2001-0931) เป็นการเปลี่ยนที่ตรงไปตรงมาเนื่องจากการ์ดด้านบนและด้านล่างเป็นอิสระทางกลและทางไฟฟ้า

ใน biSVSP บอร์ดทั้งสามจะแชร์เส้นทางสัญญาณและระนาบกำลังที่เชื่อมต่อกันผ่านขั้วต่อแบ็คเพลน และการจัดวางทางกายภาพของโมดูล A06B-6134 จะกะทัดรัดกว่า — ทำให้การระบุและเปลี่ยนบอร์ดแต่ละบอร์ดซับซ้อนขึ้น

การรวมกันนี้เป็นเหตุผลที่ศูนย์ซ่อมเฉพาะทางบางแห่งเลือกที่จะให้บริการ biSVSP เป็นหน่วยที่สมบูรณ์ โดยการเปลี่ยนโมดูล A06B-6134 ทั้งหมดแทนที่จะเปลี่ยนบอร์ดแต่ละบอร์ด

เมื่อโมดูล biSVSP ถูกส่งคืนไปยังศูนย์ซ่อม ช่างเทคนิคจะสามารถเข้าถึงชุดประกอบทั้งหมด สามารถทำการวัดวินิจฉัยที่อินเทอร์เฟซทั้งหมดพร้อมกันบนแท่นทดสอบ และสามารถเปลี่ยนบอร์ดหรือส่วนประกอบที่เสียหายได้

บอร์ดไดรเวอร์ A20B-2902-0670 ภายในส่วนกำลังเป็นหนึ่งในส่วนประกอบย่อยที่สามารถเปลี่ยนได้ภายในกระบวนการซ่อมนี้

บอร์ดไดรเวอร์แหล่งจ่ายไฟ — สิ่งที่ควบคุม

ภายในส่วนกำลังของ biSVSP, PCB ไดรเวอร์ A20B-2902-0670 ทำหน้าที่ที่จำเป็นสำหรับทั้งช่องเอาต์พุตเซอร์โวและสปินเดิล:

การสร้างสัญญาณขับเกต: โมดูล IGBT ในขั้นตอนเอาต์พุตเซอร์โวและสปินเดิลของ biSVSP ต้องการสัญญาณขับเกต — พัลส์ที่ตั้งเวลาอย่างแม่นยำที่ระดับแรงดันไฟฟ้าที่ถูกต้อง — เพื่อเปิดและปิดในเฟสที่ถูกต้องของวงจร PWM

วงจรขับเกตบน PCB ไดรเวอร์จะแปลงสัญญาณ PWM กำลังต่ำจากแผงควบคุมให้เป็นพัลส์แรงดันไฟฟ้าสูง กระแสสูงที่จำเป็นในการสลับเกต IGBT อย่างน่าเชื่อถือด้วยความเร็วที่ต้องการสำหรับการควบคุมมอเตอร์ (โดยทั่วไปคือความถี่ตัวพา 2–8kHz)

แหล่งจ่ายไฟแยกสำหรับไดรเวอร์เกต: การขับเกต IGBT ในการกำหนดค่าฮาล์ฟบริดจ์หรือฟูลบริดจ์ต้องการแหล่งจ่ายไฟแบบบูตสแตรปหรือแบบแยก — วงจรขับเกต IGBT แต่ละตัวต้องการแหล่งจ่ายไฟเฉพาะที่อ้างอิงกับศักย์อิมิตเตอร์ของตัวเอง ซึ่งลอยอยู่ที่ศักย์ที่แตกต่างกันระหว่างการสวิตช์

PCB ไดรเวอร์จะบรรจุวงจรแหล่งจ่ายไฟแยก (โดยทั่วไปคือหม้อแปลงความถี่สูงขนาดเล็กหรือวงจรปั๊มประจุ) ที่จัดหาแหล่งจ่ายไฟขับเกตแบบลอยเหล่านี้

การกำหนดเส้นทางสัญญาณอินเตอร์ล็อกและการป้องกัน: PCB ไดรเวอร์จะบรรจุการควบคุมรีเลย์ประจุ, การเปิดใช้งานตรรกะการชาร์จล่วงหน้าของบัส DC, ตรรกะการเดินทางเกินกระแส และสัญญาณเปิด/ปิดที่ช่วยให้แผงควบคุมสามารถจัดลำดับส่วนกำลังได้อย่างปลอดภัยระหว่างการเริ่มต้น, การทำงานปกติ และสภาวะความผิดพลาด

biSVSP ในการใช้งานเครื่องมือเครื่องจักร CNC

การรวมโมดูล biSVSP ทำให้เป็นที่น่าสนใจอย่างยิ่งสำหรับเครื่องกลึง CNC และศูนย์เครื่องจักรขนาดเล็กที่พื้นที่ไดรฟ์รวมในตู้ไฟฟ้ามีจำกัด

เครื่องกลึง CNC แบบสองแกนทั่วไป (แกนเซอร์โว X และ Z บวกสปินเดิล) สามารถให้บริการได้ด้วยโมดูล biSVSP เดียว — หนึ่งกล่อง, การเชื่อมต่ออินพุต AC หนึ่งครั้ง, บัส DC หนึ่งครั้ง, พัดลมหนึ่งตัว — เทียบกับการจัดวางแบบดั้งเดิมของโมดูล SVM สองตัวและ SPM หนึ่งตัวที่จะใช้พื้นที่แผงควบคุมเป็นสามเท่า

ซีรีส์ A06B-6134 biSVSP ครอบคลุมการรวมกันของกระแสเซอร์โว/สปินเดิลหลากหลายรูปแบบ ตั้งแต่ SVSP-40/40-15i ที่เล็กที่สุด (โดยที่ "40/40" อธิบายถึงแกนเซอร์โวสองแกนและ "15i" คือกระแสที่กำหนดของสปินเดิล) ไปจนถึงการรวมกันของเซอร์โว/สปินเดิลสามแกนที่ให้บริการแกนเซอร์โวสามแกนและสปินเดิล

บอร์ดไดรเวอร์ A20B-2902-0670 เป็นส่วนประกอบทั่วไปในรูปแบบการกำหนดค่าเหล่านี้ — วงจรขับเกตและแหล่งจ่ายไฟของบอร์ดนี้โดยพื้นฐานแล้วเหมือนกันโดยไม่คำนึงถึงพิกัดกระแสเฉพาะของขั้นตอน IGBT ที่ขับเคลื่อน

คำถามที่พบบ่อย

Q1: ควรสั่งซื้อ A20B-2902-0670 แยกต่างหาก หรือควรเปลี่ยนโมดูล A06B-6134 ทั้งหมด?

สำหรับสถานการณ์การบำรุงรักษาส่วนใหญ่ การเปลี่ยนโมดูลทั้งหมด (ส่ง A06B-6134 ที่เสียหายไปยังศูนย์ซ่อมและรับเครื่องที่ผ่านการทดสอบแล้ว) เป็นแนวทางที่มีความเสี่ยงน้อยกว่า

การรวมบอร์ดที่แน่นหนาของ biSVSP หมายความว่าการวินิจฉัยว่าบอร์ดใดที่เสียหายต้องมีการเข้าถึงแท่นทดสอบที่ทีมบำรุงรักษาการผลิตส่วนใหญ่ไม่มีในสถานที่

หาก A20B-2902-0670 ได้รับการระบุว่าเป็นบอร์ดที่เสียหายอย่างชัดเจนโดยผู้เชี่ยวชาญที่มีอุปกรณ์ทดสอบ — และหากบอร์ดที่เหลือในโมดูลได้รับการยืนยันว่าสามารถให้บริการได้ — การสั่งซื้อบอร์ดไดรเวอร์เพียงอย่างเดียวจะเป็นเส้นทางที่ประหยัดกว่า

หากไม่มีความแน่นอนในการวินิจฉัยนี้ การติดตั้งบอร์ดไดรเวอร์สำรองลงในชุดประกอบที่มีข้อผิดพลาดที่ตรวจไม่พบในบอร์ดควบคุมหรือบอร์ดเดินสาย จะส่งผลให้โมดูลเสียหายอีกครั้ง

Q2: อาการผิดปกติทั่วไปในโมดูล biSVSP ที่บ่งชี้ว่าบอร์ดไดรเวอร์กำลัง (A20B-2902-0670) เสียหายคืออะไร?

ข้อผิดพลาดของบอร์ดไดรเวอร์กำลังมักปรากฏเป็น: โมดูลไม่สามารถจ่ายไฟให้กับบัส DC ได้ (รีเลย์ชาร์จบัส DC ไม่ปิด หรือวงจรชาร์จล่วงหน้าไม่สามารถเพิ่มแรงดันบัสได้ ซึ่งบ่งชี้ว่าวงจรควบคุมรีเลย์ชาร์จของบอร์ดไดรเวอร์เสียหาย); ช่องเอาต์พุตเซอร์โวหรือสปินเดิลหนึ่งช่องหรือมากกว่านั้นให้กระแสไฟมอเตอร์ไม่ถูกต้องหรือไม่ให้เลย แม้ว่าจะมีคำสั่งควบคุมที่ถูกต้อง (บ่งชี้ว่าวงจรขับเกตเสียหายสำหรับขา IGBT ที่ได้รับผลกระทบ); หรือสัญญาณเตือนแรงดันเกิน/กระแสเกินที่สัมพันธ์กับเหตุการณ์สวิตชิ่งกำลังเฉพาะและไม่ตอบสนองต่อการปรับพารามิเตอร์

เปรียบเทียบกับข้อผิดพลาดของบอร์ดควบคุม (ข้อผิดพลาดการสื่อสาร FSSB, ข้อผิดพลาดของเอ็นโค้ดเดอร์) และข้อผิดพลาดของบอร์ดเดินสาย (ปัญหาเฉพาะขั้วต่อที่ส่งผลต่อความสมบูรณ์ของสัญญาณบนสายเคเบิลเฉพาะ)

Q3: โมดูล biSVSP สามารถทำงานชั่วคราวโดยมีฟังก์ชันเซอร์โวเท่านั้นหากส่วนไดรเวอร์สปินเดิลเสียหาย หรือในทางกลับกันได้หรือไม่?

ไม่ เนื่องจากช่องเอาต์พุตทั้งสามช่อง (แกนเซอร์โวและสปินเดิล) ใช้บอร์ดกำลัง, บัส DC และ PCB ไดรเวอร์กำลังร่วมกัน ข้อผิดพลาดในส่วนใดส่วนหนึ่งของบอร์ดไดรเวอร์กำลังมักจะทำให้โมดูลทั้งหมดหยุดทำงาน

biSVSP ไม่ได้ออกแบบมาเพื่อการทำงานที่เสื่อมสภาพอย่างราบรื่นด้วยข้อผิดพลาดของบอร์ดบางส่วน — การรวมกันนี้แลกเปลี่ยนความยืดหยุ่นในการทำงานกับความกะทัดรัด

ข้อผิดพลาดบน PCB ไดรเวอร์ที่ทำให้เอาต์พุตสปินเดิลหยุดทำงาน ก็จะป้องกันไม่ให้แกนเซอร์โวทำงานได้อย่างปลอดภัยเช่นกัน เนื่องจากตรรกะการป้องกันและอินเตอร์ล็อกเป็นส่วนประกอบร่วมกันในทุกช่องบนบอร์ดไดรเวอร์

Q4: ส่วนประกอบใดที่มีแนวโน้มที่จะเสียหายมากที่สุดบน A20B-2902-0670 ในโมดูล biSVSP ที่ใช้งานมานาน?

ในโมดูล biSVSP ที่ใช้งานมานาน (10+ ปี) ส่วนประกอบที่เสียหายบ่อยที่สุดบนบอร์ดไดรเวอร์คือ: ตัวเก็บประจุอิเล็กโทรไลต์บนวงจรแหล่งจ่ายไฟเสริม (การสูญเสียความจุตามอายุ, การเพิ่ม ESR และการระบายอิเล็กโทรไลต์ในที่สุด); ออปโตคัปเปลอร์ในฉนวนกั้นระหว่างสัญญาณควบคุมและวงจรขับเกต (เสื่อมสภาพจากการแก่ของ LED ในตัวส่งสัญญาณออปโตคัปเปลอร์, เพิ่มค่าคงที่เวลาของฉนวนกั้นและทำให้เกิดการบิดเบือนเวลาขับเกตที่ความถี่สวิตชิ่งสูงขึ้น); และทรานซิสเตอร์สัญญาณขนาดเล็กและ IC ในวงจรควบคุมรีเลย์ชาร์จ ซึ่งอาจเสียหายจากการรับความร้อนในโมดูลที่ติดตั้งในตำแหน่งที่มีการระบายอากาศไม่ดี

การเปลี่ยนส่วนประกอบทั้งหมดโดยเน้นที่บริเวณเหล่านี้ ซึ่งดำเนินการโดยผู้เชี่ยวชาญ จะช่วยฟื้นฟูความน่าเชื่อถือของบอร์ดไดรเวอร์ได้อย่างมาก

Q5: ข้อควรระวังใดบ้างที่จำเป็นเมื่อบอร์ด A20B-2902-0670 อยู่ภายในโมดูลที่ต้องเปิดเพื่อตรวจสอบหรือซ่อมแซม?

ตัวเก็บประจุบัส DC ของโมดูล biSVSP จะเก็บแรงดันไฟฟ้าอันตราย (อาจสูงถึง 300–600V DC ขึ้นอยู่กับแรงดันไฟฟ้าของแหล่งจ่าย) เป็นเวลาหลายนาทีหลังจากถอดปลั๊กไฟ AC ออก

ก่อนเปิดโมดูลเพื่อทำการตรวจสอบหรือถอดบอร์ดใดๆ ให้ยืนยันว่าบัส DC ได้คายประจุจนหมดแล้ว โดยสังเกตไฟ LED "charge" บนหน้าโมดูล (ต้องดับ) จากนั้นวัดขั้วบัส DC ด้วยมิเตอร์ที่รองรับแรงดันไฟฟ้า

ต้องใช้อุปกรณ์ป้องกันส่วนบุคคล (ถุงมือฉนวนที่เหมาะสมกับแรงดันไฟฟ้า, แว่นตาป้องกัน) ในระหว่างการตรวจสอบนี้ นอกจากนี้ยังต้องใช้มาตรการป้องกัน ESD ทุกครั้งที่เปิดแผงวงจรอิเล็กทรอนิกส์ควบคุม เนื่องจากบอร์ดไดรเวอร์มี IC ขับเกต CMOS ที่ไวต่อการคายประจุไฟฟ้าสถิต
