| สถานที่กำเนิด | ญี่ปุ่น |
| ชื่อแบรนด์ | FANUC |
| ได้รับการรับรอง | CE ROHS |
| หมายเลขรุ่น | A20B-2902-0642 |
เลขส่วน:A20B-2902-0642
ผู้ผลิต:บริษัท ฟานุค (ญี่ปุ่น)
ประเภทสินค้า:โมดูลความทรงจํา SRAM พร้อมอินเตอร์เฟซสปินด์แบบแอนาล็อก (SMD Daughter Board)
ความจดจํา:256 KB SRAM
ระบบที่เข้ากันได้:FANUC ซีรีส์ 16 / 18 / 21 และเข้ากันได้

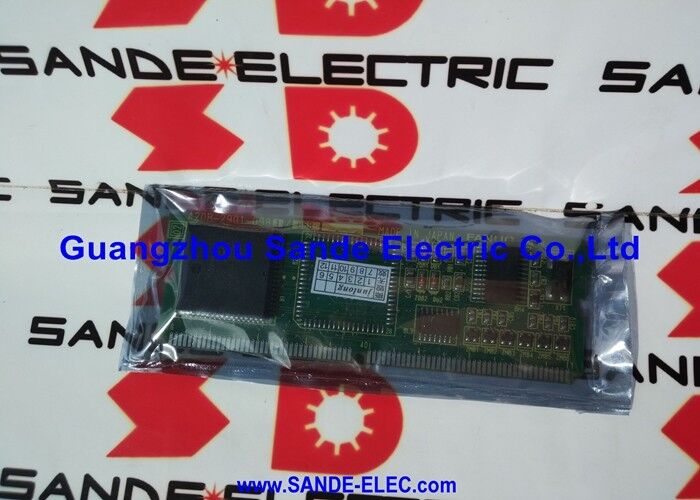

A20B-2902-0642 เป็นโหลด plug-in dual-function สําหรับระบบ CNC FANUC ซีรีส์ 16, 18, และ 21มันรวม SRAM 256 กิโลไบท กับอินเตอร์เฟซสปินด์อานาลอกที่บูรณาการบนบอร์ดลูก SMD แบบเดียว.
บอร์ดติดตั้งโดยตรงบนบอร์ดแม่ CPU หลักและให้บริการสองความสามารถพร้อมกัน:แมมมรี่ระบายอากาศสําหรับการเก็บข้อมูล CNC และผลิตคําสั่งความเร็วแบบแอนาล็อกสําหรับการควบคุมเครื่องปรับกระบอกแบบแอนาล็อก.
สองฟังก์ชันบนบอร์ดหนึ่งมีความสําคัญในความเป็นจริง บนระบบซีรีส์ 16/18/21 ที่ตั้งค่าสําหรับการขับเคลื่อน spindle อานาลอกโมดูลนี้คือวิธีการทั้งสองส่วนการควบคุม spindle และ SRAM เพิ่มเติมถูกส่งไปยังตัวควบคุม.
บอร์ดแยกสําหรับแต่ละฟังก์ชันมีอยู่ในครอบครัวโมดูลนี้ แต่ A20B-2902-0642 จับทั้งสองจากตําแหน่งพล็อกอินเดียว
อินเตอร์เฟซสปินด์อานาล็อก คือฮาร์ดแวร์เฉพาะตัวที่แปลงคําสั่งความเร็วสปินด์ของ CNC เป็นสัญญาณความดันแบบอานาล็อก
Spindle amplifiers designed for analog command input — older or cost-optimised amplifiers common in the generation of machines that use Series 16/18/21 controls — receive this voltage as their speed reference.
อินเตอร์เฟซบนบอร์ดนี้ สร้างและเงื่อนไขที่สัญญาณ
| ปริมาตร | มูลค่า |
|---|---|
| เลขส่วน | A20B-2902-0642 |
| ผู้ผลิต | บริษัท ฟานุค |
| ประเภทสินค้า | SRAM + Analog Spindle Interface Module (โมดูลอินเตอร์เฟซสปินด์ลอกแบบแอนาล็อก) |
| ซีรี่ย์บอร์ด | A20B-2902 |
| ความจุของ SRAM | 256 KB |
| อินเตอร์เฟซสปินด์ | อานาล็อก (ชนิดการออกคําสั่งความเร็ว) |
| ระบบที่เข้ากันได้ | FANUC ซีรีส์ 16 / 18 / 21 และเข้ากันได้ |
| การออกแบบ | บอร์ดลูกสาวแบบ SMD |
| การติดตั้ง | ติดตรงกับ motherboard CPU หลัก |
| สาเหตุ | ญี่ปุ่น |
| อุณหภูมิการทํางาน | 0 °C |
| อุณหภูมิในการเก็บ | -20 ∼ 60°C |
| ความชื้น | 75% RH แม็กซ์ (ไม่หมัก) |
| สภาพที่มี | ใหม่ / ปรับปรุง / ซ่อมแซม |
สปินด์ในเครื่องมือ CNC ต้องการการควบคุมความเร็วอย่างแม่นยําระบบ CNC FANUC ที่ทันสมัยสื่อสารคําสั่งความเร็วของสปินด์กับเครื่องขับเคลื่อนสปินด์ผ่านสายเชื่อมต่อลําดับดิจิตอล.
แต่เครื่องกระตุ้นสปินด์หลายเครื่อง โดยเฉพาะอย่างยิ่งจากรุ่นปี 1990 ที่ตรงกับเครื่องติดตั้งซีรีส์ 16/18/21 เป็นเครื่องแบบแบบอานาล็อก
พวกเขาคาดหวังสัญญาณ ± 10V หรือ 0 ‰ 10V สัดส่วนกับความเร็วของสปินด์ที่สั่ง
อินเตอร์เฟซสปินด์แบบแอนาล็อกบน A20B-2902-0642 เปลี่ยนสมาชิกความเร็วสปินด์ดิจิตอลภายใน CNC เป็นแรงดันแบบแอนาล็อกนี้ เครื่องเสริมเสียงสปินด์อ่านแรงดันCNC ไม่มีผลิตแบบแอนาล็อกของตนเองที่ความสามารถแอนาล็อกได้รับการให้บริการโดยสิ้นเชิงโดยคณะกรรมการอินเตอร์เฟสนี้ถ้ามันไม่ได้ติดตั้ง CNC จะไม่มีทางสั่งการเครื่องขยายเสียงแบบสปินด์แบบแอนาล็อก
เครื่องอาจทํางานได้ แต่สปินด์จะไม่ตอบสนองคําสั่งความเร็ว
การออกคําสั่งความเร็วถูกควบคุมอย่างแม่นยํา
อัลกอริทึมการควบคุมสปินด์ของ CNC คณิตความเร็วที่เหมาะสมและส่งมันไปยังอินเตอร์เฟซ DAC (Digital-to-analog converter) บนบอร์ดนี้
ความดันที่เกิดขึ้นสะท้อนความเร็วที่สั่งไว้อย่างแม่นยํา ภายในช่วงการเข้าของเครื่องขยายเสียง

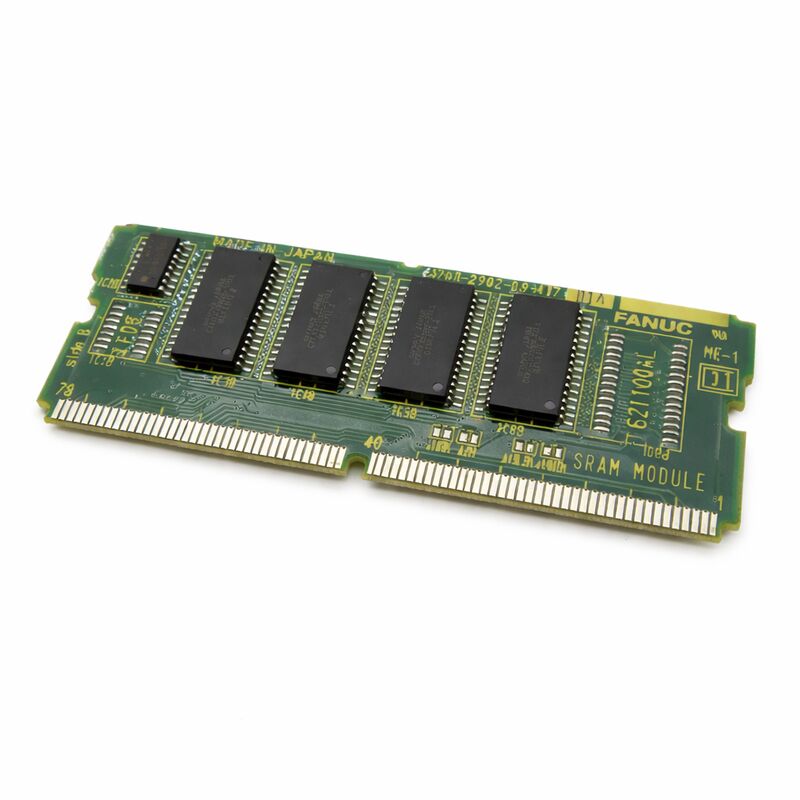

256 กิโลไบทของ SRAM บนโมดูลนี้ เป็นความจําที่ใช้แบตเตอรี่
มันเก็บข้อมูลที่ CNC เขียนและอ่านต่อเนื่องระหว่างการทํางาน: โปรแกรมชิ้นส่วน, ตารางปารามิเตอร์, ข้อมูลออฟเซตเครื่องมือ, ตัวแปรแมคโร และข้อมูลเวลาทํางานอื่น ๆ
ข้อมูลเหล่านี้ต้องอยู่รอดในวงจรพลังงาน อะไหล่แบตเตอรี่จะรักษาสารใน SRAM อย่างสมบูรณ์แบบเมื่อเครื่องปิด
256 KB เป็นการจัดสรร SRAM ที่ปานกลางโดยมาตรฐานปัจจุบัน แต่มันเหมาะสมสําหรับการตั้งค่าจํานวนมากของซีรีส์ 16/18/21ข้อมูลการจัดการอายุการใช้งานของเครื่องมือ, หรือตัวแปรขนาดใหญ่หลายตัวอาจได้รับประโยชน์จากโมดูล SRAM ที่ใหญ่กว่า
สําหรับการตั้งค่าเครื่องแบบมาตรฐาน 256 KB สามารถรองรับความต้องการในการเก็บโปรแกรมและพารามิเตอร์ปกติได้
แบตเตอรี่สํารอง SRAM เป็นสินค้าในการบํารุงรักษา มีอายุการใช้งานที่จํากัด และต้องเปลี่ยนก่อนที่จะล้มเหลว เมื่อแบตเตอรี่ลดต่ํากว่าความแรงกดขั้นต่ําข้อมูลของ SRAM จะสูญเสียเมื่อเกิดเหตุปิดไฟครั้งต่อไป.
เครื่องจะแจ้งเตือนเมื่อเริ่มใหม่ด้วยความผิดพลาดในความจํา เปลี่ยนแบตเตอรี่ตามกําหนด ไม่ใช่ตอบสนองกับสัญญาณเตือนความจํา
FANUC ได้นําเสนอหลายตัวแปรของ A20B-2902-0XXX สปินด์แอนาล็อกและครอบครัวโมดูลความทรงจําสําหรับซีรีส์ 16/18/21.
การเลือกที่ถูกต้องขึ้นอยู่กับการปรับแต่ง spindle ของเครื่อง ถ้าเครื่องใช้เครื่องขยาย spindle อานาล็อก และต้องการการจัดสรร SRAM 256 KB A20B-2902-0642 เป็นโมดูลที่ตรงกัน
หากเครื่องใช้เครื่องขับเคลื่อนสปินด์แบบซีเรียลแทน ต้องการแบบโมดูลที่แตกต่างกัน โดยไม่มีอินเตอร์เฟซสปินด์แบบแอนาลอก
ตลอดเวลายืนยันประเภทเครื่องขับกระบอกหมุนและหมายเลขส่วนของโมดูลที่มีอยู่ก่อนที่จะแลกเปลี่ยน. การติดตั้งโมดูลอินเตอร์เฟซแบบแอนาล็อกในระบบหมุนลําดับจะผลิตสัญญาณเตือนหมุน.
การติดตั้งโมดูลสปินด์ซีเรียลในระบบสปินด์แอนลาจ ทําให้สปินด์ไม่สามารถควบคุมได้
คําถามที่ 1: สปินด์ไม่ตอบสนองคําสั่งความเร็ว CNC ไม่แสดงสัญญาณเตือน อาจเป็นสาเหตุของ A20B-2902-0642
เริ่มด้วยการยืนยันว่าความดันคําสั่งแบบแอนาล็อกมีอยู่ ณ การเข้าคําสั่งของเครื่องกระตุ้นสปินด์ โดยใช้วอลท์เมตร
หาก CNC กําหนดความเร็วของ spindle แต่ความตึงเครียดที่เข้าเครื่องขยายเสียงไม่เปลี่ยนแปลง เส้นทางผลิตแบบแอนาล็อก รวมถึงบอร์ดนี้ เป็นตําแหน่งความผิดพลาด
ถ้าความดันเปลี่ยนอย่างถูกต้อง แต่สปินด์ไม่ตอบสนอง ความผิดพลาดอยู่ที่เครื่องขยายเสียง หรือมอเตอร์สปินด์เอง
Q2: เครื่องแสดงความผิดพลาดในความจํา SRAM ในการเริ่มต้นหลังจากปิดสุดสัปดาห์. แบตเตอรี่ SRAM ไม่ตื่นตระหน่ํา. อะไรอื่น ๆ อาจเป็นสาเหตุของเรื่องนี้?
A memory error after a short power-off period with a reportedly healthy battery may indicate the battery voltage has fallen below the SRAM holding threshold even before the low-battery alarm threshold is reached- วัดแรงดันของแบตเตอรี่โดยตรง
ถ้ามันอ่านต่ํากว่า 2.7 วอลต์ แลกเปลี่ยนมันและฟื้นฟูปริมาตรจากสํารอง
ปริมาณขั้นต่ําของการเตือนแบตเตอรี่ที่ต่ํา และปริมาณขั้นต่ําการถือ SRAM ที่แท้จริง ไม่เหมือนกัน
Q3: การออกของสปินด์แบบแอนาล็อกในโมดูลนี้สามารถปรับได้หรือไม่
ระยะความดันออกแบบแอนาล็อกถูกกําหนดโดยการตั้งค่าปารามิเตอร์ spindle ของ CNC
ความดันสปินด์สูงสุด, ทะเลขั้วทิศทาง, และการเพิ่มสามารถปรับผ่านพารามิเตอร์ CNC.
ฮาร์ดแวร์บนบอร์ดนี้รองรับฟังก์ชันที่สามารถตั้งค่าด้วยซอฟต์แวร์ได้ ไม่จําเป็นต้องปรับฮาร์ดแวร์สําหรับการติดตั้งแบบมาตรฐาน
Q4: A20B-2902-0642 สามารถใช้ได้ในเครื่องที่ติดตั้งปัจจุบันด้วยรูปแบบโมดูล spindle อานาล็อกที่แตกต่างกันหรือไม่?
ความจุของ SRAM และลักษณะของอินเตอร์เฟซสปินด์แตกต่างกันระหว่างตัวแปรในครอบครัวโมดูลสปินด์แอนาล็อก A20B-2902
ถ้าโมดูลสํารองมีความจุ SRAM และชนิดอินเตอร์เฟซสปินด์เดียวกันกับโมดูลที่กําลังเปลี่ยน มันคือตัวแทนโดยตรง
หากปริมาตรใด ๆ ต่างกัน ตรวจสอบความสอดคล้องกับเอกสารระบบก่อนการติดตั้ง
Q5: หลังจากเปลี่ยนโมดูลนี้ กระบอกทํางานอย่างถูกต้อง แต่การสับเปลี่ยนเครื่องมือผิดพลาด เกิดอะไรขึ้น?
โมดูลใหม่ติดตั้งว่าง DATA SRAM ทั้งหมด รวมถึงการอับเวทเครื่องมือ ไม่มี
ตารางออฟเซตเครื่องมือต้องถูกฟื้นฟูจากสํารองหลังการเปลี่ยนโมดูล SRAM
หากไม่มีสํารอง, การปรับเปลี่ยนค่าต้องวัดใหม่และใส่ใหม่ด้วยมือ ก่อนการเริ่มต้นการผลิตอีกครั้ง
นี้ใช้กับข้อมูลทั้งหมดที่อยู่ใน SRAM: ปารามิเตอร์, โปรแกรม และออฟเซต
