| สถานที่กำเนิด | ญี่ปุ่น |
| ชื่อแบรนด์ | FANUC |
| ได้รับการรับรอง | CE ROHS |
| หมายเลขรุ่น | A20B-2902-0501 |

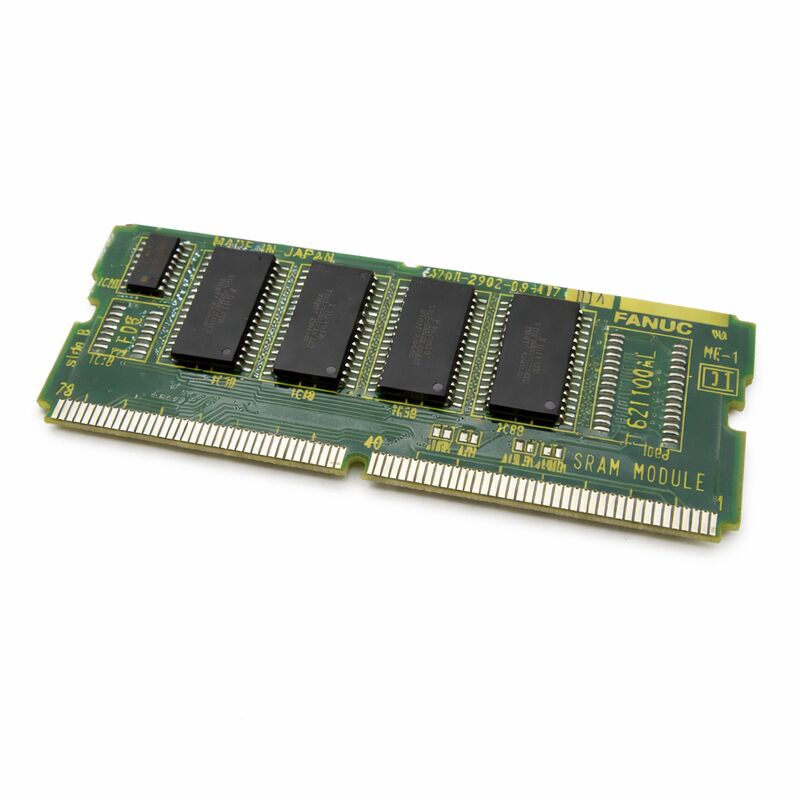

หมายเลขชิ้นส่วน: A20B-2902-0501
ผู้ผลิต: FANUC Corporation (ญี่ปุ่น)
ประเภทผลิตภัณฑ์: โมดูลหน่วยความจำรวม FROM + SRAM (SMD Daughter Board)
A20B-2902-0501 รวมหน่วยความจำสองประเภทที่แตกต่างกันในฟังก์ชันบนบอร์ดลูกสาว SMD เดียว และการทำความเข้าใจความแตกต่างระหว่างทั้งสองเป็นสิ่งจำเป็นสำหรับการบำรุงรักษาและการตัดสินใจเปลี่ยนที่ถูกต้อง
FROM (Flash ROM — 8 MB): เก็บทุกอย่างที่ CNC ต้องการเพื่อบูตและทำงาน — ซอฟต์แวร์ระบบปฏิบัติการ โปรแกรม Ladder ของ PMC และซอฟต์แวร์แอปพลิเคชันของผู้สร้างเครื่อง Flash เป็นหน่วยความจำแบบไม่ลบเลือนอย่างแท้จริง: เนื้อหาจะคงอยู่แม้จะสูญเสียพลังงานทั้งหมด แบตเตอรี่หมด และการจัดเก็บเป็นเวลานานโดยไม่เสื่อมสภาพ โมดูลสำรองที่ว่างเปล่าจะมี FROM ที่ว่างเปล่า — ซอฟต์แวร์ CNC และ Ladder ของ PMC จะต้องถูกโหลดใหม่จากข้อมูลสำรองก่อนที่เครื่องจะทำงานได้ ความล้มเหลวของ FROM มักจะแสดงเป็นข้อผิดพลาด Checksum เมื่อบูต หรือความล้มเหลวในการเริ่มต้นอย่างต่อเนื่อง
SRAM (256 KB — ใช้แบตเตอรี่สำรอง): เก็บข้อมูลที่เปลี่ยนแปลงระหว่างการใช้งานเครื่องตามปกติ — พารามิเตอร์ ตาราง Tool Offset, Work Coordinate Offset และบันทึกการใช้งาน Tool ข้อมูลนี้จะต้องคงอยู่ทุกครั้งที่ปิดเครื่องระหว่างกะ ซึ่งเป็นสิ่งที่แบตเตอรี่สำรองให้มา เมื่อแรงดันแบตเตอรี่ลดลงต่ำกว่าเกณฑ์การรักษาข้อมูล SRAM จะสูญหาย ตัวควบคุม FANUC จะสร้างการเตือนแบตเตอรี่ต่ำก่อนถึงจุดนี้เป็นเวลานาน เปลี่ยนแบตเตอรี่โดยที่ตัวควบคุมเปิดอยู่ — การเปลี่ยนโดยปิดเครื่อง หรือการเพิกเฉยต่อคำเตือนจนกว่าแบตเตอรี่จะหมด หมายถึงการกู้คืนพารามิเตอร์และ Offset ทั้งหมดจากข้อมูลสำรอง
ทั้งสองส่วนเป็นอิสระต่อกันทางไฟฟ้า การแจ้งเตือน FROM (Checksum, ความล้มเหลวในการบูต) ชี้ไปที่ส่วน FROM การแจ้งเตือน SRAM (การสูญเสียพารามิเตอร์, การเตือนแบตเตอรี่ก่อนข้อมูลเสียหาย) ชี้ไปที่ส่วน SRAM และแบตเตอรี่
A20B-2902-0501 ใหม่จะมาพร้อมกับ FROM และ SRAM ที่ว่างเปล่า ก่อนที่เครื่องจะทำงานได้ ซอฟต์แวร์ CNC จะต้องถูกโหลดใหม่ลงใน FROM และพารามิเตอร์ Offset และ Work Coordinate ทั้งหมดจะต้องถูกกู้คืนจากข้อมูลสำรอง การสำรองข้อมูลทั้งหมดก่อนการทำงานกับโมดูลหน่วยความจำใดๆ ไม่ใช่ทางเลือก — เป็นวิธีเดียวที่จะกู้คืนการกำหนดค่าของเครื่องหากโมดูลเดิมล้มเหลวในลักษณะที่ไม่สามารถอ่านได้
ตรวจสอบความเข้ากันได้ของโมดูล FROM ก่อนทำการเปลี่ยน: A20B-2902-0501 มี FROM ขนาด 8 MB รุ่น -0341 มีขนาด 4 MB ซอฟต์แวร์ที่โหลดต้องตรงกับความจุของโมดูล — ตรวจสอบเอกสารการบำรุงรักษาซีรีส์ 16/18/21 ก่อนเปลี่ยนรุ่นอื่น
| พารามิเตอร์ | ค่า |
|---|---|
| หมายเลขชิ้นส่วน | A20B-2902-0501 |
| FROM | 8 MB (Flash ROM, ไม่ลบเลือน) |
| SRAM | 256 KB (ใช้แบตเตอรี่สำรอง) |
| แพลตฟอร์ม | CNC ซีรีส์ 16, 18, 21 |
| การออกแบบ | บอร์ดลูกสาวแบบเสียบได้ SMD |
| แหล่งกำเนิด | ญี่ปุ่น |
คำถามที่ 1: CNC แสดงข้อผิดพลาด Checksum ของ FROM เมื่อเปิดเครื่องและไม่สามารถเริ่มต้นได้ โมดูลเสียหรือไม่?
ข้อผิดพลาด Checksum ของ FROM ที่เกิดขึ้นซ้ำๆ หลายครั้งเมื่อเปิดเครื่องบ่งชี้ว่า FROM เสียหายหรือล้มเหลว ลองเขียน FROM ใหม่ผ่านหน้าจอ BOOT ด้วยไฟล์ซอฟต์แวร์ที่ถูกต้อง หากโมดูลปฏิเสธการเขียนหรือข้อผิดพลาดเกิดขึ้นซ้ำหลังจากเขียนสำเร็จ แสดงว่าฮาร์ดแวร์ FROM ล้มเหลวและต้องเปลี่ยนโมดูล
คำถามที่ 2: ตัวควบคุมแสดงการเตือนแบตเตอรี่ต่ำ ต้องเปลี่ยนแบตเตอรี่อย่างเร่งด่วนแค่ไหน?
การเตือนจะปรากฏขึ้นก่อนที่แบตเตอรี่จะถึงเกณฑ์การรักษาข้อมูลที่สำคัญ — โดยทั่วไปจะสามารถใช้งานต่อไปได้หลายวันถึงหลายสัปดาห์ ขึ้นอยู่กับอายุแบตเตอรี่และอุณหภูมิของตู้ อย่ารอช้า เปลี่ยนแบตเตอรี่โดยที่ตัวควบคุมเปิดอยู่ เพื่อให้เนื้อหา SRAM ยังคงอยู่ระหว่างการเปลี่ยนแบตเตอรี่
คำถามที่ 3: หลังจากติดตั้งโมดูลใหม่ เครื่องแสดงข้อผิดพลาดพารามิเตอร์และ Offset ทั้งหมดเป็นศูนย์ เป็นเรื่องปกติหรือไม่?
ใช่ — โมดูลใหม่จะมาพร้อมกับ SRAM ที่ว่างเปล่า พารามิเตอร์ Tool Offset และ Work Coordinate ทั้งหมดจะต้องถูกกู้คืนจากข้อมูลสำรองที่ได้มาก่อนที่จะถอดโมดูลออก นี่เป็นผลลัพธ์ที่คาดหวังและเน้นย้ำว่าทำไมต้องสำรองข้อมูลก่อนที่โมดูลจะล้มเหลวโดยสมบูรณ์ ไม่ใช่หลังจากนั้น
คำถามที่ 4: A20B-2902-0501 (FROM 8 MB) สามารถใช้แทน A20B-2902-0341 (FROM 4 MB) ในซีรีส์ 16-C ได้หรือไม่?
ไม่ได้หากไม่ได้รับการยืนยัน ซอฟต์แวร์ที่โหลดต้องมีขนาดที่เหมาะสมกับความจุ FROM ของโมดูล และตัวควบคุมต้องรองรับรุ่น 8 MB ปรึกษาเอกสารการบำรุงรักษาซีรีส์ 16-C สำหรับตัวเลือกโมดูล FROM ที่เข้ากันได้ก่อนที่จะเปลี่ยนความจุอื่น
คำถามที่ 5: ข้อมูล SRAM สูญหายระหว่างการหยุดทำงานของไฟฟ้า แม้ว่าแบตเตอรี่จะทดสอบแล้วว่าดี มีสาเหตุอื่นใดอีกบ้าง?
สาเหตุที่เป็นไปได้เมื่อเซลล์แบตเตอรี่ได้รับการยืนยันว่าดี: การเชื่อมต่อที่ขาดหายในวงจรสำรองแบตเตอรี่ของโมดูล (แรงดันเซลล์ถูกต้อง แต่เส้นทางวงจรเปิดอยู่), การกระชากไฟฟ้าที่เร็วผิดปกติซึ่งทำให้แหล่งจ่ายไฟ SRAM ต่ำกว่าแรงดันที่รักษาข้อมูลได้เร็วกว่าที่แบตเตอรี่จะตอบสนองได้, หรือการรบกวนขั้วต่อทางกายภาพระหว่างการหยุดทำงาน ตรวจสอบหน้าสัมผัสขั้วต่อของโมดูลและการเชื่อมต่อบัดกรีของวงจรแบตเตอรี่
