หมายเลขชิ้นส่วน: A20B-2902-0490
ผู้ผลิต: FANUC Corporation (ญี่ปุ่น)
ประเภทผลิตภัณฑ์: โมดูลควบคุม HSSB CRT (High-Speed Serial Bus Daughter Board)
ซีรีส์บอร์ด: A20B-2902
ระบบที่รองรับ: FANUC Series 16-C, 18-C และระบบที่เข้ากันได้

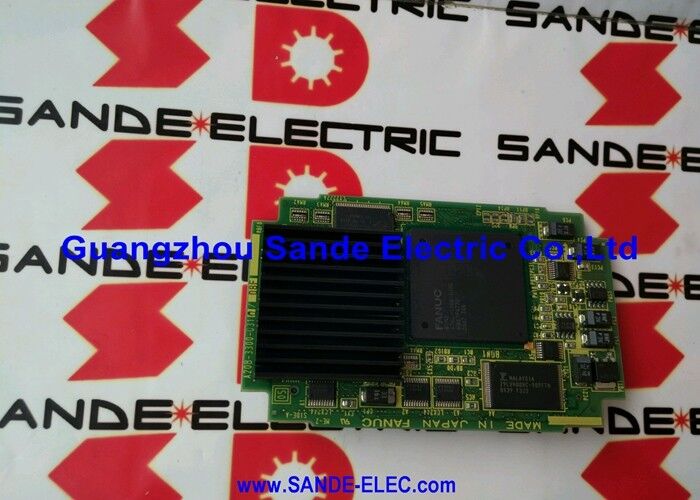

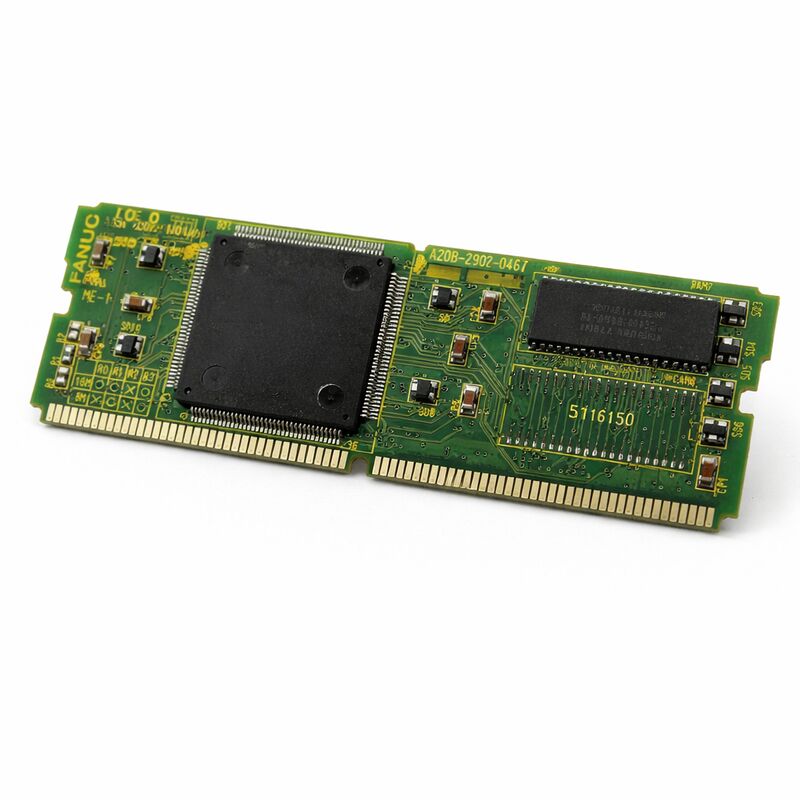

A20B-2902-0490 คือโมดูลควบคุม HSSB CRT สำหรับระบบ CNC FANUC Series 16-C และ 18-C HSSB ย่อมาจาก High-Speed Serial Bus — สถาปัตยกรรมการสื่อสารที่ FANUC ใช้เพื่อเชื่อมต่อหน่วยควบคุม CNC กับอุปกรณ์ต่อพ่วง รวมถึงจอแสดงผล CRT
โมดูลนี้เป็นอินเทอร์เฟซที่ทำให้การเชื่อมต่อนี้ทำงานได้ มันเสียบเข้ากับบอร์ด CPU หลักของคอนโทรลเลอร์ Series 16/18 Model C โดยตรง และจัดการเส้นทางสัญญาณระหว่างโปรเซสเซอร์ CNC และระบบแสดงผล
หากไม่มีบอร์ดนี้ ฟังก์ชันการแสดงผล CRT จะหายไป
CNC อาจทำงานภายในได้ แต่หน้าจอแผงควบคุมของผู้ปฏิบัติงานจะไม่ได้รับข้อมูลหรือแสดงหน้าจอ CNC ได้อย่างถูกต้อง ในระบบที่กำหนดค่าด้วยจอภาพ CRT บอร์ดนี้คือฮาร์ดแวร์ที่ช่วยให้ผู้ปฏิบัติงานมองเห็นสิ่งที่ CNC กำลังทำอยู่
ซีรีส์ A20B-2902 คือกลุ่มของบอร์ดลูกสาวแบบเสียบได้ของ FANUC สำหรับแพลตฟอร์ม CPU หลัก Series 16/18
รุ่น -0490 จัดการเอาต์พุตบัสอนุกรมความเร็วสูงไปยัง CRT โดยเฉพาะ มันนำความสามารถในการสื่อสารการแสดงผลมาสู่คอนโทรลเลอร์โดยไม่จำเป็นต้องมีบอร์ดอินเทอร์เฟซแสดงผลแยกต่างหากในแร็คคอนโทรลเลอร์ — ฟังก์ชันนี้ถูกรวมเข้ากับบอร์ด CPU หลักผ่านโมดูลเสียบได้นี้
| พารามิเตอร์ | ค่า |
|---|---|
| หมายเลขชิ้นส่วน | A20B-2902-0490 |
| ผู้ผลิต | FANUC Corporation |
| ประเภทผลิตภัณฑ์ | โมดูลควบคุม HSSB CRT |
| ซีรีส์บอร์ด | A20B-2902 |
| การสื่อสาร | HSSB (High-Speed Serial Bus) |
| ฟังก์ชัน | อินเทอร์เฟซแสดงผล CRT และการควบคุมข้อความ/กราฟิก |
| ระบบที่รองรับ | CPU หลัก FANUC Series 16-C / 18-C |
| การออกแบบ | บอร์ดลูกสาวแบบเสียบได้, ชนิด SMD |
| แหล่งกำเนิด | ญี่ปุ่น |
| อุณหภูมิการทำงาน | 0 – 55°C |
| อุณหภูมิการจัดเก็บ | −20 – 60°C |
| ความชื้น | สูงสุด 75% RH (ไม่ควบแน่น) |
| สภาพที่มีจำหน่าย | ใหม่ / ปรับปรุงใหม่ / ซ่อมแซม |
คอนโทรลเลอร์ CNC ซีรีส์ i และ C รุ่นแรกๆ ของ FANUC แยกส่วนประกอบอิเล็กทรอนิกส์ควบคุมออกจากหน่วยแสดงผลและ MDI
หน่วยทั้งสองเชื่อมต่อกันด้วยบัสอนุกรมความเร็วสูง แทนที่จะใช้วิธีการอินเทอร์เฟซแบบขนานแบบเก่า HSSB เป็นมาตรฐานสำหรับการเชื่อมต่อนี้บนแพลตฟอร์ม Series 16/18
มันอนุญาตให้สายเคเบิลเส้นเดียวส่งข้อมูลการแสดงผล, อินพุตคีย์บอร์ด, และสัญญาณควบคุมระหว่างคอนโทรลเลอร์และสถานีผู้ปฏิบัติงาน
A20B-2902-0490 ให้ฮาร์ดแวร์ฝั่งคอนโทรลเลอร์สำหรับบัสนี้ ที่ฝั่งหน่วยแสดงผล บอร์ดอินเทอร์เฟซหรือวงจรที่เข้าคู่กันจะประมวลผลข้อมูลอนุกรมที่เข้ามาและขับเคลื่อน CRT ปลายทั้งสองของลิงก์ HSSB ต้องเข้ากันได้
การเปลี่ยนเฉพาะโมดูลฝั่งคอนโทรลเลอร์ในขณะที่ฮาร์ดแวร์ฝั่งแสดงผลมีข้อบกพร่องจะไม่สามารถกู้คืนฟังก์ชันการแสดงผลได้ และในทางกลับกัน
แนวทางบัสอนุกรมช่วยลดความซับซ้อนของการเดินสายเมื่อเทียบกับอินเทอร์เฟซแสดงผลแบบขนาน
นอกจากนี้ยังให้การแยกทางไฟฟ้าบางส่วนระหว่างหน่วย CRT แรงดันสูงและส่วนประกอบอิเล็กทรอนิกส์ของคอนโทรลเลอร์ CNC — เป็นประโยชน์ในสภาพแวดล้อมตู้ที่คอนโทรลเลอร์เครื่องมือเครื่องจักรทำงานอยู่
บนคอนโทรลเลอร์ Series 16-C และ 18-C จอแสดงผลมีบทบาทหลายอย่าง มันแสดงสถานะ CNC, โปรแกรมที่ใช้งานอยู่, ตำแหน่งแกน, พารามิเตอร์, การแจ้งเตือน, และการแสดงเส้นทางเครื่องมือแบบกราฟิกหากมีการติดตั้งตัวเลือก
เนื้อหาหน้าจอทั้งหมดนี้ไหลจากโปรเซสเซอร์ CNC ไปยัง CRT ผ่านลิงก์ HSSB ที่จัดการโดย A20B-2902-0490
การแสดงผลข้อความคือพื้นฐาน
CNC ส่งข้อมูลหน้าจออย่างต่อเนื่องซึ่งแสดงสถานะการแสดงผลปัจจุบัน — เมนู, ค่าพารามิเตอร์, ข้อความแจ้งเตือน, การอ่านค่าตำแหน่ง
โมดูลอินเทอร์เฟซ CRT ที่ปลายทางแสดงผลจะแสดงข้อมูลนี้เป็นตัวอักษรและตัวเลขที่มองเห็นได้บนหน้าจอ
หากไม่มีโมดูล HSSB ที่ฝั่งคอนโทรลเลอร์สร้างสตรีมข้อมูลนี้ จอแสดงผลจะไม่ได้รับอะไรเลย
ฟังก์ชันกราฟิก — หากระบบถูกกำหนดค่าด้วยการแสดงเส้นทางเครื่องมือกราฟิกหรือหน้าจอโหมดกราฟิกอื่นๆ — ก็จะส่งผ่านลิงก์ HSSB เดียวกัน โมดูลฝั่งคอนโทรลเลอร์จัดการทั้งเอาต์พุตข้อมูลข้อความและกราฟิกตามที่กำหนดโดยซอฟต์แวร์ CNC
A20B-2902-0490 ติดตั้งโดยตรงบนบอร์ด CPU หลักของคอนโทรลเลอร์ Series 16/18 Model C มันใช้ส่วนต่อประสานบอร์ดลูกสาว SMD มาตรฐานของซีรีส์ A20B-2902
บอร์ดเชื่อมต่อผ่านซ็อกเก็ตเฉพาะบน PCB CPU หลักและไม่ต้องการสายเคเบิลแยกต่างหากภายในตู้คอนโทรลเลอร์
แนวทางการรวมนี้ช่วยให้การเดินสายภายในคอนโทรลเลอร์น้อยที่สุด
ฟังก์ชันเอาต์พุต HSSB ทั้งหมดถูกรวมอยู่ในบอร์ดลูกสาว
หากบอร์ดขัดข้อง โมดูลจะถูกถอดออกและเปลี่ยนโดยไม่รบกวนบอร์ดอื่นในคอนโทรลเลอร์
PCB CPU หลัก, โมดูลหน่วยความจำ, โมดูล PMC, และบอร์ดลูกสาวอื่นๆ จะไม่ถูกรบกวน
หลังจากการติดตั้ง โดยทั่วไปไม่จำเป็นต้องมีการกำหนดค่าซอฟต์แวร์ใหม่ — บอร์ดให้ฟังก์ชันฮาร์ดแวร์ที่ซอฟต์แวร์ CNC คาดหวังว่าจะต้องมีอยู่ในระบบที่กำหนดค่าอย่างถูกต้อง
Q1: จอแสดงผล CRT ว่างเปล่าเมื่อเปิดเครื่อง ฟังก์ชัน CNC อื่นๆ ทั้งหมดดูเหมือนปกติ A20B-2902-0490 เป็นสาเหตุหรือไม่?
จอแสดงผลว่างเปล่าพร้อมการทำงานของ CNC ปกติ สอดคล้องกับความล้มเหลวในการสื่อสาร HSSB — ไม่ว่าจะเป็นโมดูลฝั่งคอนโทรลเลอร์ (บอร์ดนี้) หรืออินเทอร์เฟซฝั่งแสดงผลมีข้อบกพร่อง
ลำดับการวินิจฉัยการสลับ: ยืนยันว่าหน่วย CRT เองเปิดเครื่อง (ไฟแสดงสถานะหรือไฟแบ็คไลท์ของตัวเอง) จากนั้นตรวจสอบสาย HSSB ว่ามีความเสียหายหรือการเชื่อมต่อหลวมที่ปลายทั้งสอง
หากสายเคเบิลและหน่วยแสดงผลตรวจสอบแล้ว A20B-2902-0490 จะกลายเป็นผู้ต้องสงสัยหลัก
Q2: จอแสดงผลแสดงอักขระที่ผิดเพี้ยนหรือหน้าจอไม่สมบูรณ์ โมดูล HSSB อาจทำให้เกิดปัญหานี้หรือไม่?
เอาต์พุตการแสดงผลที่ผิดเพี้ยนหรือบางส่วนบ่งชี้ว่าข้อมูลบนลิงก์อนุกรมเสียหาย สิ่งนี้อาจมาจากตัวส่ง (A20B-2902-0490), สายเคเบิล (การรับสัญญาณรบกวน, ตัวนำที่เสียหาย), หรือตัวรับที่ปลายทางแสดงผล
เริ่มต้นด้วยสายเคเบิล — สายเคเบิล HSSB ในสภาพแวดล้อมเครื่องมือเครื่องจักรสะสมการสึกหรอทางกลที่ขั้วต่อและตามส่วนที่ยืดหยุ่น สายเคเบิลที่เสียหายจะทำให้เกิดอาการนี้อย่างแน่นอน
เปลี่ยนหรือทดสอบสายเคเบิลก่อนสรุปว่าโมดูลมีข้อบกพร่อง
Q3: โมดูลถูกเปลี่ยนและจอแสดงผลทำงาน แต่เฉพาะในโหมดข้อความ — การแสดงเส้นทางเครื่องมือกราฟิกหายไป เป็นที่บอร์ดนี้หรือไม่?
การแสดงเส้นทางเครื่องมือกราฟิกต้องใช้ตัวเลือก FANUC ที่เหมาะสมที่จะโหลดและเปิดใช้งานในซอฟต์แวร์
โมดูล HSSB ให้เส้นทางการสื่อสารทางกายภาพสำหรับเนื้อหาการแสดงผลทั้งหมด แต่ตัวเลือกการแสดงผลกราฟิกต้องได้รับการติดตั้งแยกต่างหากใน FROM ของ CNC และเปิดใช้งานผ่านพารามิเตอร์
ตัวเลือกกราฟิกที่ขาดหายไปหรือปิดใช้งานจะทำให้เกิดอาการนี้อย่างแน่นอน โดยไม่ขึ้นอยู่กับฮาร์ดแวร์แสดงผล
Q4: การแก้ไขทั้งหมดของ A20B-2902-0490 สามารถใช้แทนกันได้หรือไม่?
ส่วนต่อท้ายการแก้ไขบนบอร์ดลูกสาวของ FANUC (เช่น /01A, /02A) บ่งชี้ถึงการแก้ไขการผลิตที่อาจแก้ไขการเปลี่ยนแปลงการผลิตหรือส่วนประกอบ ในกรณีส่วนใหญ่ การแก้ไขที่ใหม่กว่าจะเข้ากันได้แบบย้อนหลังกับรุ่นก่อนหน้า
อย่างไรก็ตาม หากมีการระบุการแก้ไขเฉพาะในการบันทึกการบริการของเครื่องจักร ให้ใช้การแก้ไขนั้น เว้นแต่จะได้รับการยืนยันเป็นอย่างอื่น
ส่วนต่อท้าย /02A ที่ระบุในรายการผลิตภัณฑ์บางรายการบ่งชี้ถึงการแก้ไขเฉพาะภายในกลุ่มหมายเลขชิ้นส่วนนี้
Q5: เครื่อง Series 16-C ทำงานได้ดี จอแสดงผล CRT เริ่มกะพริบแล้วก็ดับไป ควรตรวจสอบอะไรบ้างก่อนเปลี่ยนโมดูล HSSB?
จอแสดงผลที่เสื่อมสภาพจากการกะพริบจนดับ มักจะเป็นข้อบกพร่องของหน่วยแสดงผล (หลอด CRT เสื่อมสภาพ, อินเวอร์เตอร์ขัดข้อง, หรือแหล่งจ่ายไฟขัดข้องในจอแสดงผล) หรือข้อบกพร่องของสายเคเบิล มากกว่าความล้มเหลวของโมดูล HSSB บนคอนโทรลเลอร์
โมดูล HSSB จะทำงานหรือไม่ทำงาน — การเสื่อมสภาพทีละน้อยไม่ใช่ลักษณะของบอร์ดอินเทอร์เฟซดิจิทัล
ตรวจสอบแหล่งจ่ายไฟของหน่วยแสดงผลและสภาพหลอด CRT ก่อน
