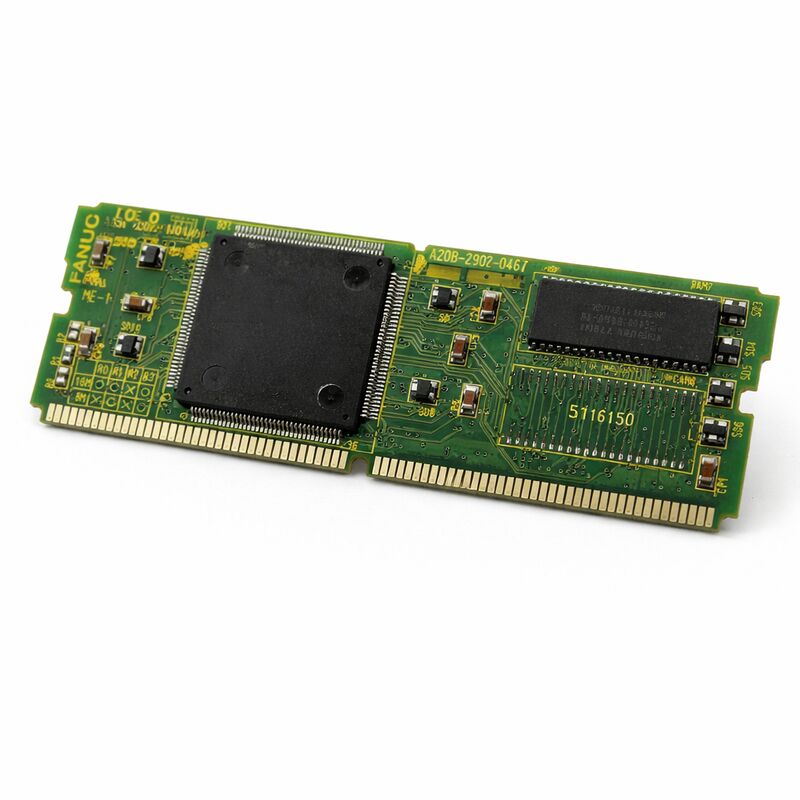

FANUC A20B-2902-0461 | โมดูล RAM ระบบ DRAM ขนาด 8MB — CNC ซีรีส์ 16-C / 18-C, เลิกผลิต, ต้นกำเนิดจากญี่ปุ่น

หมายเลขชิ้นส่วน: A20B-2902-0461

ผู้ผลิต: FANUC Corporation (ญี่ปุ่น)

ประเภทผลิตภัณฑ์: โมดูลหน่วยความจำ DRAM (บอร์ดลูกสาว SMD)

ความจุ: 8 MB

ประเภทหน่วยความจำ: DRAM (Dynamic RAM — แบบไม่ถาวร)

ระบบที่รองรับ: FANUC Series 16-C, 18-C CNC

สถานะ: เลิกผลิตโดยผู้ผลิต

ภาพรวม

A20B-2902-0461 คือโมดูล RAM ระบบ DRAM ขนาด 8MB สำหรับคอนโทรลเลอร์ CNC ซีรีส์ 16-C และ 18-C ของ FANUC เป็นบอร์ดลูกสาว SMD (เทคโนโลยีการติดตั้งบนพื้นผิว) ขนาดกะทัดรัดที่เสียบเข้ากับซ็อกเก็ตที่กำหนดบน PCB คอนโทรลเลอร์หลักโดยตรง ให้หน่วยความจำเข้าถึงแบบสุ่มแบบไดนามิกที่คอนโทรลเลอร์ใช้สำหรับการทำงานของระบบแบบเรียลไทม์ทั้งหมดระหว่างการทำงานของเครื่องจักร

คอนโทรลเลอร์ FANUC ซีรีส์ 16-C และ 18-C เป็นตัวแทนของแพลตฟอร์ม CNC ระดับกลางที่พัฒนาแล้ว ซึ่งมีการใช้งานอย่างแพร่หลายในศูนย์กลึงและศูนย์เครื่องจักรในช่วงยุคการผลิต

16-C ใช้สำหรับการใช้งานกลึงและกัดแบบหลายแกน; 18-C มุ่งเป้าไปที่ศูนย์เครื่องจักรขนาดกะทัดรัดที่ต้องการการควบคุมแบบประสานงานหลายแกนที่แข็งแกร่ง

คอนโทรลเลอร์ทั้งสองอาศัยหน่วยความจำระบบ DRAM สำหรับการประมวลผลโปรแกรม CNC, การประมวลผลตรรกะบันได PMC, การบัฟเฟอร์ข้อมูลสำหรับการควบคุมเซอร์โวและสปินเดิล และการคำนวณขณะทำงานทั้งหมด A20B-2902-0461 คือโมดูล DRAM ขนาด 8MB เฉพาะที่ให้หน่วยความจำนี้

DRAM เป็นหน่วยความจำแบบไม่ถาวร — ต้องมีการรีเฟรชอย่างต่อเนื่องเพื่อรักษาเนื้อหา หากปิดคอนโทรลเลอร์ เนื้อหา DRAM จะหายไป

นี่คือพฤติกรรมที่ถูกต้อง ระบบปฏิบัติการและพารามิเตอร์ของ CNC จะถูกจัดเก็บไว้ในหน่วยความจำแบบไม่ลบเลือน (FROM และ SRAM ที่สำรองด้วยแบตเตอรี่)

DRAM จะเก็บข้อมูลการทำงานที่สร้างขึ้นระหว่างรอบการทำงานของเครื่องจักร: บัฟเฟอร์การประมาณค่า, บัฟเฟอร์การสื่อสาร และข้อมูลการประมวลผล PMC เมื่อเปิดเครื่อง คอนโทรลเลอร์จะโหลดข้อมูลที่จำเป็นจากหน่วยความจำแบบไม่ลบเลือนและเริ่มเขียนไปยัง DRAM ที่ว่างเปล่า

โมดูลนี้ถูกเลิกผลิตโดย FANUC แล้ว ไม่มีสินค้าใหม่ผลิตอีกต่อไป

หน่วยทดแทนมาจากสินค้าคงคลังที่ผ่านการทดสอบแล้ว, บอร์ดที่ได้รับการปรับปรุงใหม่โดยมืออาชีพ, หรือโมดูลเดิมที่ได้รับการซ่อมแซม

ข้อมูลจำเพาะหลัก

DRAM ในสถาปัตยกรรมคอนโทรลเลอร์ CNC

ลำดับชั้นหน่วยความจำของคอนโทรลเลอร์ CNC มีวัตถุประสงค์ที่แตกต่างกันสำหรับข้อมูลประเภทต่างๆ หน่วยความจำแบบไม่ลบเลือน — Flash ROM (FROM) และ SRAM ที่สำรองด้วยแบตเตอรี่ — จะรักษาเนื้อหาไว้เมื่อปิดเครื่อง

มันเก็บซอฟต์แวร์ระบบ CNC, โปรแกรมชิ้นส่วน, พารามิเตอร์, ข้อมูลออฟเซ็ตเครื่องมือ และบันได PMC ข้อมูลนี้ต้องอยู่รอดจากการปิดเปิดเครื่อง

DRAM อยู่ในตำแหน่งที่แตกต่างกันในลำดับชั้นนี้

มันเร็ว, หนาแน่น, และราคาถูก — แต่ไม่ถาวร ระบบปฏิบัติการของ CNC ใช้ DRAM เป็นแผ่นรองเขียนการทำงาน การคำนวณการประมาณค่าสร้างข้อมูลตำแหน่งสำหรับแต่ละแกนในแต่ละรอบเซอร์โว คำสั่งสปินเดิลจะถูกบัฟเฟอร์ การสื่อสาร PMC จะถูกแลกเปลี่ยน

การสื่อสารกับอุปกรณ์ I/O เกี่ยวข้องกับการจัดการบัฟเฟอร์

ข้อมูลชั่วคราว, ข้อมูลระหว่างกลางทั้งหมดนี้จะอยู่ใน DRAM ระหว่างการทำงานของเครื่องจักร

ซอฟต์แวร์ระบบจะจัดการการจัดสรรและการรีเฟรช DRAM โดยอัตโนมัติ

ผู้ปฏิบัติงานและช่างเทคนิคบำรุงรักษาโดยปกติจะไม่ทราบถึงการทำงานของ DRAM — จนกว่าจะเกิดความล้มเหลว เมื่อ DRAM ล้มเหลว ระบบจะตรวจจับความล้มเหลวผ่านรูทีนการทดสอบตัวเองของหน่วยความจำ

การแจ้งเตือนที่พบบ่อยที่สุดคือข้อผิดพลาดพาริตี้: คอนโทรลเลอร์ตรวจพบว่าข้อมูลที่อ่านจากที่อยู่ DRAM ไม่ตรงกับบิตพาริตี้ที่เขียนพร้อมกับข้อมูล

การแจ้งเตือนนี้จะปรากฏขึ้นเมื่อเปิดเครื่องระหว่างการทดสอบหน่วยความจำของคอนโทรลเลอร์ หรือบางครั้งระหว่างการทำงานหากเซลล์ล้มเหลวเป็นครั้งคราวภายใต้ความเครียดจากความร้อน

การแจ้งเตือนข้อผิดพลาดพาริตี้และการตัดสินใจเปลี่ยน

การแจ้งเตือนข้อผิดพลาดพาริตี้ DRAM เป็นตัวบ่งชี้ที่เชื่อถือได้ของความล้มเหลวของโมดูลหน่วยความจำ คอนโทรลเลอร์ i/C-series ของ FANUC จะทำการทดสอบหน่วยความจำระหว่างการเริ่มต้นเมื่อเปิดเครื่อง หากโมดูล DRAM ล้มเหลวในการทดสอบนี้ การแจ้งเตือนจะถูกสร้างขึ้นและคอนโทรลเลอร์จะไม่สามารถเข้าสู่สถานะการทำงานปกติได้

เครื่องจักรจะไม่สามารถเคลื่อนที่, ตั้งโปรแกรม, หรือทำงานได้จนกว่าจะแก้ไขข้อผิดพลาด

ข้อผิดพลาดพาริตี้เป็นครั้งคราว — ข้อผิดพลาดที่ปรากฏเป็นครั้งคราวระหว่างการทำงาน แต่ไม่สม่ำเสมอเมื่อเปิดเครื่อง — บ่งชี้ถึงเซลล์ DRAM ที่ไม่เสถียร เซลล์อาจผ่านการทดสอบเมื่อเปิดเครื่องเมื่อโมดูลเย็น แต่ล้มเหลวระหว่างการทำงานเมื่อโมดูลร้อนขึ้น

การพึ่งพาความร้อนนี้เป็นรูปแบบการเสื่อมสภาพของ DRAM ที่พบบ่อย หากข้อผิดพลาดพาริตี้ปรากฏขึ้นหลังจากคอนโทรลเลอร์ทำงานมาระยะหนึ่งแล้ว โหมดความล้มเหลวจากความร้อนนี้มีแนวโน้มที่จะเกิดขึ้น

ก่อนที่จะเปลี่ยนโมดูล การสำรองข้อมูล CNC ทั้งหมดเป็นสิ่งจำเป็น

แม้ว่า DRAM เองจะไม่มีข้อมูลที่เก็บถาวร แต่กระบวนการเปลี่ยนโมดูลต้องเปิดคอนโทรลเลอร์และจัดการกับเมนบอร์ด

การรบกวนโดยไม่ตั้งใจกับการเชื่อมต่อ SRAM ที่สำรองด้วยแบตเตอรี่หรือเมนบอร์ดอาจทำให้ข้อมูลสูญหายจากหน่วยความจำแบบไม่ลบเลือน

สำรองโปรแกรมทั้งหมด, พารามิเตอร์, บันได PMC, และข้อมูลเครื่องมือไปยังพีซีหรืออุปกรณ์จัดเก็บข้อมูล USB ก่อนเริ่มงานใดๆ

การก่อสร้างและการจัดการ SMD

A20B-2902-0461 ใช้การก่อสร้างแบบติดตั้งบนพื้นผิว ชิป DRAM และส่วนประกอบที่เกี่ยวข้องทั้งหมดจะถูกติดตั้งโดยตรงบนพื้นผิวของบอร์ดขนาดเล็ก โดยไม่มีส่วนประกอบแบบรูทะลุ

บอร์ดจะเชื่อมต่อกับซ็อกเก็ตผ่านขั้วต่อแบบละเอียด ขั้วต่อนี้ไม่แข็งแรงเท่าขั้วต่อขอบขนาดใหญ่ — อาจเสียหายจากการวางแนวผิดหรือการใส่แรงเกินไป

จับบอร์ดที่ขอบเสมอ ห้ามสัมผัสพื้นผิวของส่วนประกอบหรือหน้าสัมผัสของขั้วต่อ

ใช้มาตรการป้องกันไฟฟ้าสถิตตลอด — เหตุการณ์ ESD ระหว่างการจัดการอาจทำให้เซลล์ DRAM เสียหายซึ่งจะทำให้เกิดความล้มเหลวเป็นครั้งคราวในการใช้งาน ทำให้เกิดอาการข้อผิดพลาดพาริตี้เช่นเดียวกับการเปลี่ยนที่ตั้งใจจะแก้ไข

จัดแนวขั้วต่ออย่างระมัดระวังก่อนกดบอร์ดเข้ากับซ็อกเก็ต ยืนยันการเชื่อมต่อที่สมบูรณ์

หากบอร์ดไม่เชื่อมต่ออย่างสมบูรณ์ คอนโทรลเลอร์อาจเปิดเครื่อง แต่รายงานข้อผิดพลาดการสื่อสารหรือการแจ้งเตือนหน่วยความจำที่ไม่คาดคิดซึ่งไม่ตรงกับสภาพจริงของบอร์ด

คำถามที่พบบ่อย

Q1: CNC แสดงการแจ้งเตือนข้อผิดพลาดพาริตี้ DRAM เมื่อเปิดเครื่อง การแจ้งเตือนปรากฏขึ้นอย่างสม่ำเสมอทุกครั้งที่เริ่มต้น เราจะมั่นใจได้อย่างไรว่ามันคือ A20B-2902-0461?

ข้อผิดพลาดพาริตี้ที่สม่ำเสมอทุกครั้งที่เปิดเครื่องเป็นตัวบ่งชี้ที่ชัดเจนของโมดูล DRAM ที่ล้มเหลว

รูทีนการทดสอบตัวเองของหน่วยความจำของคอนโทรลเลอร์จะดำเนินการตามลำดับการทดสอบเดียวกันทุกครั้งที่เปิดเครื่อง และเซลล์ที่ล้มเหลวจะล้มเหลวในการทดสอบเดียวกันทุกครั้ง

ก่อนสั่งซื้ออะไหล่ ให้ตรวจสอบโมดูลและซ็อกเก็ตด้วยสายตาว่ามีสิ่งปนเปื้อนหรือความเสียหายทางกายภาพหรือไม่

หากไม่พบสิ่งใด โมดูลจะล้มเหลวภายในและต้องเปลี่ยน

Q2: การแจ้งเตือนพาริตี้ปรากฏขึ้นหลังจากเครื่องทำงานไปประมาณ 30 นาทีเท่านั้น การปิดเปิดเครื่องจะล้างชั่วคราว เกิดอะไรขึ้น?

นี่คือความล้มเหลวของ DRAM ในโหมดความร้อนแบบคลาสสิก เซลล์ของโมดูลไม่เสถียร — พวกมันผ่านการทดสอบเมื่อเปิดเครื่องขณะเย็น แต่เกิดข้อผิดพลาดด้านเวลาเมื่ออุปกรณ์ร้อนขึ้นระหว่างการทำงาน ลักษณะการรีเฟรชของเซลล์จะเสื่อมลงตามอุณหภูมิ และในที่สุดข้อมูลที่อ่านได้จะไม่ตรงกับพาริตี้ที่เขียนไว้

การปิดเครื่องจะทำให้โมดูลเย็นลง ทำให้สามารถผ่านการทดสอบขณะเย็นได้อีกครั้ง โมดูลกำลังล้มเหลวและต้องเปลี่ยน

อย่าดำเนินการต่อไปในสภาพนี้ — ไม่สามารถรับประกันความสมบูรณ์ของข้อมูลระหว่างการตัดเฉือนได้เมื่อ DRAM ไม่เสถียรจากความร้อน

Q3: การสำรองข้อมูลถูกนำไปใช้ก่อนเปลี่ยนโมดูล หลังจากติดตั้ง A20B-2902-0461 ที่เปลี่ยนแล้ว จำเป็นต้องโหลดข้อมูลใหม่หรือไม่?

โมดูล DRAM เองไม่มีข้อมูลที่เก็บถาวร — บอร์ดที่เปลี่ยนใหม่จะเริ่มต้นแบบว่างเปล่า ซึ่งถูกต้อง อย่างไรก็ตาม หากเมนบอร์ดถูกรบกวนระหว่างการติดตั้ง พารามิเตอร์ที่เก็บไว้ใน SRAM ที่สำรองด้วยแบตเตอรี่อาจเสียหายได้

หลังจากการติดตั้ง ให้ตรวจสอบว่าพารามิเตอร์ทั้งหมด, ออฟเซ็ตเครื่องมือ, และข้อมูล PMC ยังคงอยู่ครบถ้วน โดยการตรวจสอบค่าสำคัญกับข้อมูลสำรอง

หากค่าใดไม่ถูกต้องหรือมีการแจ้งเตือนปรากฏขึ้นหลังจากการเริ่มต้นใหม่ ให้กู้คืนจากข้อมูลสำรอง

Q4: มีโมดูล DRAM ขนาด 8MB อื่นๆ ในซีรีส์ A20B-2902 ที่สามารถใช้แทน -0461 ในซีรีส์ 18-C ได้หรือไม่?

ซีรีส์ A20B-2902 ประกอบด้วย DRAM ขนาด 8MB หลายรุ่นที่จับคู่กับคอนโทรลเลอร์รุ่นต่างๆ และการกำหนดค่าซ็อกเก็ตเมนบอร์ด -0461 เฉพาะสำหรับแพลตฟอร์ม Series 16-C และ 18-C

รุ่นอื่นๆ ในซีรีส์เดียวกัน (เช่น -0630 สำหรับ 16i/18i) ใช้ขนาดบอร์ด, การกำหนดค่าขั้วต่อ, หรือข้อกำหนด DRAM ที่แตกต่างกัน

ไม่สามารถใช้แทนกันได้หากไม่ได้รับการยืนยันความเข้ากันได้ ควรใช้หมายเลขชิ้นส่วนที่ถูกต้องสำหรับคอนโทรลเลอร์ที่ติดตั้งเสมอ

Q5: เป็นไปได้หรือไม่ที่จะซ่อมแซม A20B-2902-0461 ในระดับส่วนประกอบแทนที่จะเปลี่ยนทั้งบอร์ด?

ชิป DRAM เป็นส่วนประกอบมาตรฐาน และช่างซ่อมบอร์ดที่มีทักษะสามารถระบุและเปลี่ยนชิปที่ล้มเหลวเฉพาะบนโมดูล DRAM ได้เสมอ การดำเนินการนี้จะขึ้นอยู่กับประเภทแพ็คเกจของชิปและความพร้อมของส่วนประกอบที่ตรงกัน

บนบอร์ดแบบติดตั้งบนพื้นผิว การเปลี่ยนชิปต้องใช้อุปกรณ์ซ่อมแซม SMT ที่มีความแม่นยำ

หากบริการซ่อมแซมที่มีคุณสมบัติเสนอโมดูลที่ซ่อมแซมแล้วซึ่งผ่านการทดสอบและมีการรับประกัน นี่เป็นทางเลือกที่ใช้งานได้และคุ้มค่าแทนการจัดหาของเดิมที่ผ่านการทดสอบแล้ว
