| สถานที่กำเนิด | ญี่ปุ่น |
| ชื่อแบรนด์ | FANUC |
| ได้รับการรับรอง | CE RoHS |
| หมายเลขรุ่น | A16B-1300-0220 |

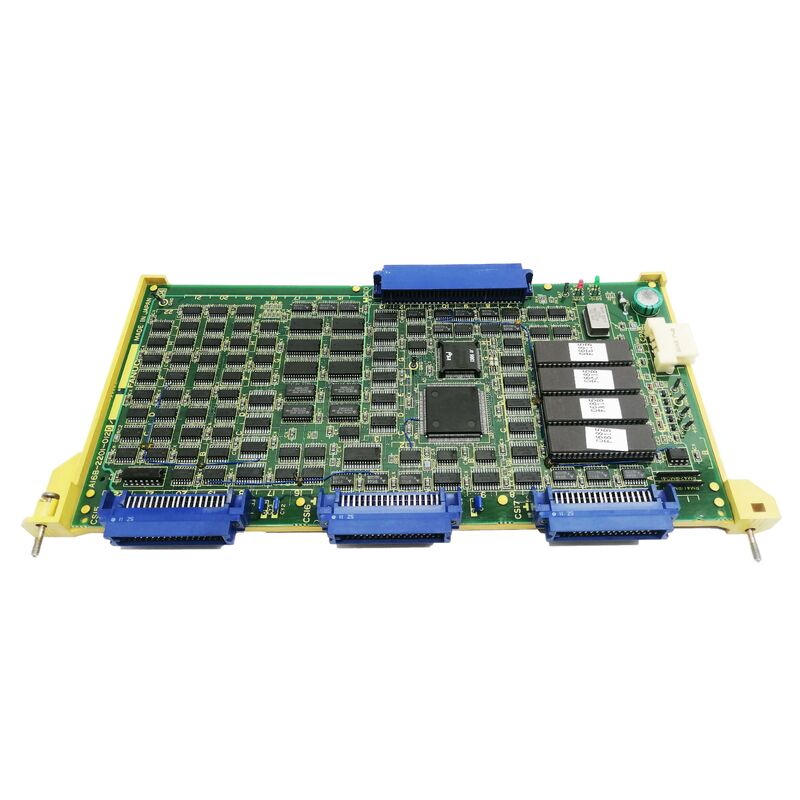

A16B-1300-0220 เป็น PCB การแปลงสัญญาณที่เชื่อมโลกแห่งการวัดทางกายภาพของเซ็นเซอร์เครื่องมือกลกับสภาพแวดล้อมสัญญาณดิจิทัลของ FANUC CNC ฟังก์ชั่นทั้งสองโดยนัยตามคำอธิบายเผยให้เห็นบทบาทที่สมบูรณ์:
อินเทอร์เฟซเซนเซอร์ในตัว:"เซนเซอร์ในตัว" หมายถึงเซนเซอร์ที่ฝังอยู่ภายในเครื่องมือกล เช่น หัววัดแบบสัมผัส เซนเซอร์วัดชิ้นส่วน หรืออุปกรณ์วัดแบบรวมอื่นๆ ที่ติดตั้งอยู่ในเครื่องจักรแทนที่จะติดตั้งภายนอก เซ็นเซอร์เหล่านี้จะสร้างสัญญาณเมื่อสัมผัสกับชิ้นงานหรือพื้นผิวอ้างอิง
วงจรแปลงสัญญาณเซนเซอร์:สัญญาณเซ็นเซอร์ดิบ — โดยทั่วไปแล้วเป็นสัญญาณแรงดันหรือกระแสแบบอะนาล็อก หรือหน้าสัมผัสสวิตช์เปิด/ปิดแบบธรรมดา — จะต้องได้รับการปรับสภาพและแปลงเป็นรูปแบบสัญญาณดิจิทัลที่วงจรอินพุตของ CNC คาดหวัง A16B-1300-0220 ทำการแปลงนี้:
| พารามิเตอร์ | ค่า |
|---|---|
| ฟังก์ชั่น | เซนเซอร์ในตัว + การแปลงสัญญาณ |
| แอปพลิเคชัน | การวัดเครื่องมือเครื่อง CNC |
| ประเภทบอร์ด | PCB แปลงสัญญาณ |
| ชุด | A16B-1300 |
เซ็นเซอร์เครื่องมือกลจะสร้างสัญญาณในสภาพแวดล้อมที่แตกต่างโดยพื้นฐานจากสภาพแวดล้อมทางอิเล็กทรอนิกส์ของตัวควบคุม CNC:
สัญญาณรบกวนทางไฟฟ้า:เครื่องมือกลทำให้เกิดการรบกวนทางแม่เหล็กไฟฟ้าจำนวนมากจากเซอร์โวไดรฟ์ สปินเดิลไดรฟ์ โซลินอยด์ไฮดรอลิก และอุปกรณ์เชื่อมอาร์ก การเดินสายเซนเซอร์ที่วิ่งผ่านตู้ไฟฟ้าของเครื่องจะจับสัญญาณรบกวนนี้ หากไม่มีการปรับสภาพสัญญาณ สัญญาณรบกวนจะทำให้สัญญาณการวัดเสียหาย
รูปแบบสัญญาณไม่ตรงกัน:เซ็นเซอร์อาจส่งสัญญาณแรงดันไฟฟ้าแบบอะนาล็อก (0–10V, 4–20mA) หรือสัญญาณส่วนต่างที่อินพุตดิจิตอลมาตรฐานของ CNC ไม่สามารถประมวลผลได้โดยตรง การแปลงสัญญาณแมปรูปแบบเหล่านี้กับอินพุตดิจิทัลที่เข้ากันได้กับ CNCการแยกพื้น:เซ็นเซอร์ที่รวมเข้ากับเครื่องจักรอาจมีการอ้างอิงกราวด์แตกต่างจากคอนโทรลเลอร์ CNC การแยกส่วนจะช่วยป้องกันกราวด์กราวด์และข้อผิดพลาดในการวัดที่เกี่ยวข้อง A16B-1300-0220 จัดการกับปัญหาเหล่านี้ทั้งหมด โดยการแปลงเอาต์พุตดิบของเซ็นเซอร์ให้เป็นสัญญาณที่มีรูปแบบถูกต้องและชัดเจน ซึ่ง CNC สามารถใช้สำหรับการวัด การควบคุม และการตอบสนอง
ความผิดพลาดในการวัดชิ้นส่วนในตัว:เครื่องแมชชีนนิ่งเซ็นเตอร์ CNC ของ FANUC ที่มีการวัดด้วยโพรบแบบสัมผัสในตัวจะสูญเสียความแม่นยำในการวัดหรือสร้างการแจ้งเตือนการสื่อสารของเซ็นเซอร์ บอร์ดแปลงสัญญาณ A16B-1300-0220 ถูกระบุว่าเป็นความผิดปกติ การเปลี่ยนคืนค่าการแปลงสัญญาณการวัดที่แม่นยำ
การบำรุงรักษาการรวมเซ็นเซอร์ CNC:เครื่องมือกล CNC ของ FANUC ที่มีเซนเซอร์การวัดในตัวได้รับการบำรุงรักษาบอร์ดควบคุม มีการเปลี่ยน A16B-1300-0220 เพื่อให้แน่ใจว่าการปรับสภาพสัญญาณสำหรับระบบการวัดมีความแม่นยำ
คำถามที่ 1: A16B-1300-0220 เชื่อมต่อกับเซ็นเซอร์ประเภทใดบ้าง
คำอธิบาย "สร้างเซ็นเซอร์" แนะนำให้เซ็นเซอร์ติดตั้งอยู่ภายในเครื่องมือกล โดยทั่วไปแล้วจะเป็นหัววัดแบบสัมผัส (แบรนด์ Renishaw, FANUC) หัววัดในสปินเดิล หรือเซ็นเซอร์ตรวจจับชิ้นงาน วงจรแปลงสัญญาณรองรับคุณลักษณะทางไฟฟ้าเฉพาะของเซนเซอร์ในตัวเหล่านี้ ตรวจสอบประเภทเซ็นเซอร์ที่เข้ากันได้จากเครื่องมือกลของ FANUC และเอกสาร CNC ที่เกี่ยวข้อง
Q2: A16B-1300-0220 เหมือนกับบอร์ด I/O มาตรฐานหรือไม่
ไม่ บอร์ด I/O มาตรฐาน (เช่น การ์ด I/O A16B-1212-0221 C6 ที่ได้รับการยืนยันในเซสชั่นนี้) จัดการกับสัญญาณ I/O ของเครื่องเปิด/ปิดแบบดิจิทัล เช่น สวิตช์ โซลินอยด์ หลอดไฟ A16B-1300-0220 เป็นบอร์ดแปลงสัญญาณสำหรับเซนเซอร์การวัดโดยเฉพาะ โดยให้การปรับสภาพ การแปลง และการแยกเพิ่มเติมที่วงจรการวัดความแม่นยำต้องการนอกเหนือจากฟังก์ชัน I/O มาตรฐาน
คำถามที่ 3: การเปลี่ยน A16B-1300-0220 จำเป็นต้องปรับเทียบเซ็นเซอร์ใหม่หรือไม่
แผงแปลงสัญญาณที่มีส่วนประกอบการปรับเกนหรือออฟเซ็ตอาจส่งผลต่อความแม่นยำในการวัดหลังการเปลี่ยน จำเป็นต้องปรับเทียบใหม่หรือไม่นั้นขึ้นอยู่กับระบบเซ็นเซอร์เฉพาะและลักษณะการแปลงของบอร์ดใหม่ตรงกับต้นฉบับหรือไม่ ยืนยันจากเอกสารระบบการวัดของ FANUC ที่เกี่ยวข้อง
คำถามที่ 4: ความล้มเหลวของ A16B-1300-0220 ส่งผลต่อการควบคุมเซอร์โวแกนของ CNC หรือไม่
ความล้มเหลวของบอร์ดแปลงสัญญาณเซ็นเซอร์ส่งผลต่อฟังก์ชันการวัด — การวัดชิ้นส่วน รอบของโพรบ และการตอบสนองตามเซ็นเซอร์ — แต่โดยทั่วไปแล้วจะไม่ส่งผลกระทบต่อการควบคุมเซอร์โวของแกนปฐมภูมิของ CNC CNC ทำการตัดเฉือนต่อไปโดยใช้พิกัดที่ตั้งโปรแกรมไว้ เฉพาะฟังก์ชันที่ขึ้นอยู่กับเซนเซอร์ (มาโครการวัด การทำงานของเซนเซอร์) เท่านั้นที่จะได้รับผลกระทบ
