| สถานที่กำเนิด | ญี่ปุ่น |
| ชื่อแบรนด์ | FANUC |
| ได้รับการรับรอง | CE ROHS |
| หมายเลขรุ่น | A20B-2902-0348 |

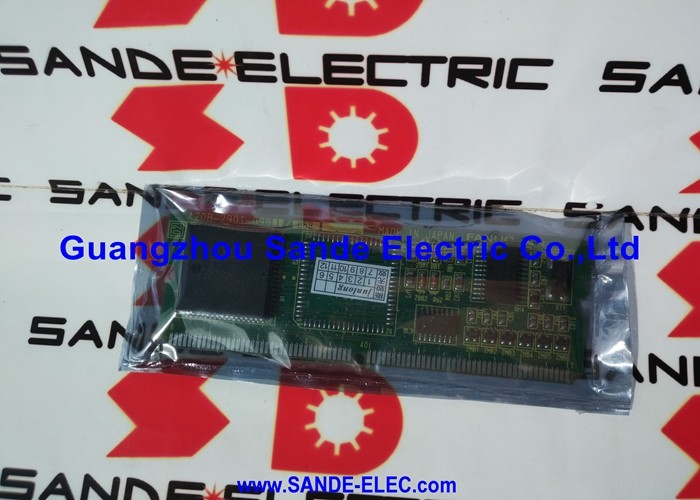

หมายเลขชิ้นส่วน: A20B-2902-0348
ผู้ผลิต: FANUC Corporation (ญี่ปุ่น)
ประเภทผลิตภัณฑ์: โมดูลหน่วยความจำ FROM / SRAM แบบรวม (บอร์ดลูกเสียบ SMD)
ซีรีส์บอร์ด: A20B-2902
ประเภทหน่วยความจำ: Flash ROM (FROM — ไม่ลบเลือน) + SRAM (สำรองด้วยแบตเตอรี่)
ระบบที่รองรับ: FANUC Series 16, 18, 21 CNC และที่เข้ากันได้
การออกแบบ: บอร์ดลูกเสียบแบบ SMD
A20B-2902-0348 เป็นโมดูลหน่วยความจำ FROM/SRAM แบบรวมจากซีรีส์ A20B-2902 ของ FANUC — ตระกูลบอร์ดหน่วยความจำเสียบแบบ SMD ขนาดกะทัดรัดที่ทำหน้าที่เป็นอุปกรณ์จัดเก็บข้อมูลถาวรหลักในคอนโทรลเลอร์ CNC FANUC Series 16, 18 และ 21 มีการรวมประเภทหน่วยความจำที่ทำงานเป็นอิสระสองประเภทไว้ในบอร์ดลูกเสียบเดียว: Flash ROM สำหรับการจัดเก็บซอฟต์แวร์และโปรแกรมที่ไม่ลบเลือน และ SRAM ที่สำรองด้วยแบตเตอรี่สำหรับการเก็บรักษาพารามิเตอร์และข้อมูล
ซีรีส์ A20B-2902 เป็นหนึ่งในตระกูลโมดูลที่สำคัญที่สุดในระบบนิเวศคอนโทรลเลอร์ FANUC Series 16/18/21
คอนโทรลเลอร์เหล่านี้ — ซึ่งถูกนำไปใช้งานจำนวนมหาศาลในศูนย์กลึง, ศูนย์เครื่องจักร, และเซลล์การผลิตแบบหลายแกนทั่วโลก — ต้องพึ่งพาโมดูล FROM/SRAM ที่ถูกต้องอย่างสมบูรณ์เพื่อเริ่มต้นและทำงาน
FROM เก็บระบบปฏิบัติการและโปรแกรม PMC ladder ส่วน SRAM เก็บพารามิเตอร์และค่าชดเชยที่เครื่องใช้ในการทำงาน
หน่วยความจำทั้งสองประเภทมีอยู่ใน A20B-2902-0348 และทั้งสองประเภทต้องสมบูรณ์เพื่อให้เครื่องทำงานได้

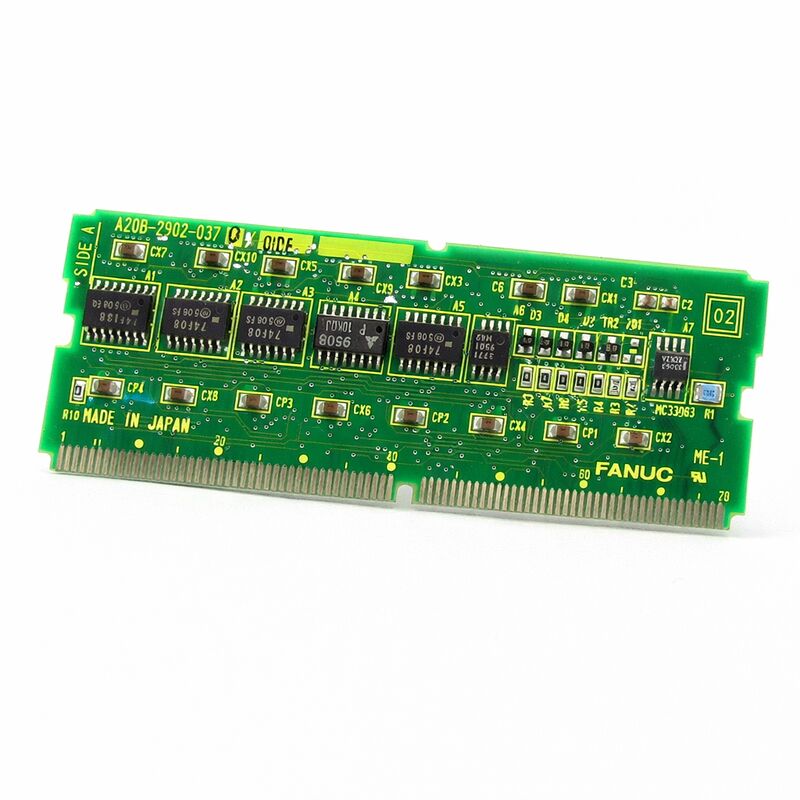

บอร์ดใช้โครงสร้างแบบ Surface-mount ตลอดทั้งบอร์ด เสียบเข้ากับซ็อกเก็ตเฉพาะบนบอร์ด CPU หลัก พอดีกับพื้นที่ที่จัดสรรไว้สำหรับโมดูลหน่วยความจำในโครงเครื่องคอนโทรลเลอร์ การติดตั้งทำได้ง่าย: ถอดบอร์ดเก่าออก ใส่บอร์ดใหม่ และกู้คืนข้อมูล
แต่ขั้นตอนการกู้คืนข้อมูล — การโหลด FROM ใหม่ด้วยซอฟต์แวร์ที่ถูกต้องและการกู้คืนข้อมูล SRAM จากการสำรองข้อมูล — ต้องมีการเตรียมการก่อนถอดบอร์ด
| พารามิเตอร์ | ค่า |
|---|---|
| หมายเลขชิ้นส่วน | A20B-2902-0348 |
| ผู้ผลิต | FANUC Corporation |
| ประเภทผลิตภัณฑ์ | โมดูลหน่วยความจำ FROM / SRAM แบบรวม |
| ซีรีส์บอร์ด | A20B-2902 |
| ประเภทหน่วยความจำ | Flash ROM (ไม่ลบเลือน) + SRAM สำรองด้วยแบตเตอรี่ |
| ระบบที่รองรับ | FANUC Series 16, 18, 21 CNC และที่เข้ากันได้ |
| การออกแบบ | บอร์ดลูกเสียบแบบ SMD |
| แหล่งกำเนิด | ญี่ปุ่น |
| อุณหภูมิการทำงาน | 0 – 55°C |
| อุณหภูมิการจัดเก็บ | −20 – 60°C |
| ความชื้น | สูงสุด 75% RH (ไม่ควบแน่น) |
| สภาพที่มีจำหน่าย | ใหม่ (ส่วนเกิน) / ปรับปรุงใหม่ / ซ่อมแซม |
Flash ROM บน A20B-2902-0348 จัดเก็บซอฟต์แวร์ที่ทำให้คอนโทรลเลอร์ CNC ทำงานได้ ซึ่งรวมถึงระบบปฏิบัติการ CNC เอง โปรแกรม PMC ladder ที่ควบคุมตรรกะอัตโนมัติของเครื่องมือกล และในหลายๆ การกำหนดค่า โปรแกรมแอปพลิเคชันที่กำหนดเองและไลบรารีมาโครของผู้ผลิตเครื่องจักร
หน่วยความจำแฟลชบรรลุการจัดเก็บที่ไม่ลบเลือนผ่านทรานซิสเตอร์แบบ floating-gate ซึ่งสถานะประจุจะคงอยู่โดยไม่ต้องใช้พลังงาน
ข้อมูลจะคงอยู่แม้จะมีการขัดจังหวะการจ่ายไฟ แบตเตอรี่หมด และการจัดเก็บเป็นเวลานาน เมื่อ CNC เปิดเครื่อง ระบบปฏิบัติการจะโหลดจากโมดูล FROM และเริ่มทำงาน
หากเนื้อหา FROM เสียหาย — ผ่านการเขียนที่ล้มเหลวระหว่างการอัปเดตซอฟต์แวร์ ความเสียหายทางกายภาพต่อชิป หรือการสึกหรอของเซลล์ — คอนโทรลเลอร์จะไม่สามารถเริ่มต้นได้
เนื้อหา FROM เฉพาะสำหรับเครื่องจักร
เวอร์ชันของระบบปฏิบัติการต้องตรงกับรุ่นฮาร์ดแวร์ โปรแกรม PMC ladder คือโปรแกรม ladder ของผู้ผลิตเครื่องจักร ซึ่งมีเอกลักษณ์เฉพาะสำหรับการกำหนดค่าเครื่องนั้นๆ
โมดูล FROM สำรองที่ว่างเปล่าต้องมีไฟล์ FROM ที่ถูกต้องเขียนเข้าไปก่อนที่เครื่องจะทำงานได้
ไฟล์เหล่านี้มาจากเอกสารของผู้ผลิตเครื่องจักร จากตัวแทนบริการของ FANUC หรือจากสำเนาสำรองที่สร้างจากโมดูลเดิม
Static RAM บน A20B-2902-0348 จะรักษาเนื้อหาไว้เมื่อปิดเครื่องผ่านแบตเตอรี่สำรอง
แบตเตอรี่จะจ่ายกระแสไฟฟ้าต่อเนื่องเล็กน้อยที่เซลล์ SRAM ต้องการเพื่อรักษาประจุ ทำให้ข้อมูลไม่สูญหาย
เมื่อแรงดันแบตเตอรี่ลดลงต่ำกว่าเกณฑ์การรักษาข้อมูลของ SRAM ข้อมูลจะสูญหาย
SRAM จัดเก็บข้อมูลที่เปลี่ยนแปลงระหว่างการใช้งานเครื่องจักรปกติ แต่ต้องคงอยู่ระหว่างกะและการปิดเปิดเครื่อง พารามิเตอร์ CNC กำหนดพฤติกรรมของคอนโทรลเลอร์ — ขีดจำกัดอัตราป้อน, ขีดจำกัดระยะชักของแกน, อัตราขยายเซอร์โว, การตั้งค่าการสื่อสาร
ตารางชดเชยเครื่องมือเก็บค่าการชดเชยความยาวและรัศมีสำหรับเครื่องมือที่ลงทะเบียนทุกชิ้น การชดเชยพิกัดงานกำหนดตำแหน่งอ้างอิงสำหรับชิ้นส่วนที่กำลังผลิต ทั้งหมดนี้อยู่ใน SRAM
การสูญเสียข้อมูล SRAM เป็นเหตุการณ์ที่ส่งผลกระทบต่อการผลิต ไม่ได้สร้างความเสียหายทางกลไกให้กับเครื่องจักร แต่เครื่องจักรจะไม่สามารถทำงานได้อย่างถูกต้องจนกว่าข้อมูลทั้งหมดจะถูกกู้คืน
การสำรองข้อมูล SRAM ทั้งหมด — บันทึกลงใน PC, USB หรือการ์ดหน่วยความจำ FANUC — ก่อนการทำงานบำรุงรักษาใดๆ บนคอนโทรลเลอร์ เป็นแนวทางปฏิบัติมาตรฐานที่จำกัดความพยายามในการกู้คืนให้เป็นการโหลดข้อมูลใหม่ แทนที่จะเป็นการป้อนข้อมูลด้วยตนเอง
ซีรีส์ A20B-2902 มีโมดูล FROM/SRAM หลากหลายรุ่น ความจุ FROM และความจุ SRAM แตกต่างกันไปในแต่ละรุ่น บางรุ่นรองรับแพลตฟอร์ม Series 16-C และ 18-C บางรุ่นรองรับ Series 21 บางรุ่นครอบคลุมทั้งสองแพลตฟอร์ม
บางรุ่นมีฟังก์ชันเพิ่มเติม — อินเทอร์เฟซสปินเดิลแบบอนาล็อก, วงจรประมวลผล PMC ladder — นอกเหนือจากหน่วยความจำ
A20B-2902-0348 เป็นหนึ่งในรุ่นเฉพาะในตระกูลนี้ รองรับแพลตฟอร์มคอนโทรลเลอร์ที่กำหนดด้วยการกำหนดค่าหน่วยความจำเฉพาะ การเปลี่ยนด้วยรุ่นอื่น — แม้ว่าจะมีลักษณะทางกายภาพคล้ายกัน — มีความเสี่ยงที่จะเกิดความไม่เข้ากันของความจุหรือความเข้ากันไม่ได้ของฮาร์ดแวร์
ยืนยันหมายเลขชิ้นส่วนที่แน่นอนจากฉลากของบอร์ดที่ติดตั้งก่อนที่จะจัดหาชิ้นส่วนทดแทนเสมอ
คำถามที่ 1: คอนโทรลเลอร์แสดงข้อผิดพลาด FROM checksum ทุกครั้งที่เปิดเครื่อง ไม่มีอะไรเปลี่ยนแปลงไป บอร์ดนี้เป็นสาเหตุหรือไม่?
ข้อผิดพลาด FROM checksum ที่เกิดขึ้นอย่างต่อเนื่องเมื่อเปิดเครื่องบ่งชี้ว่าเนื้อหา FROM เสียหายหรือเซลล์ FROM ล้มเหลว
ตรวจสอบก่อนว่าข้อผิดพลาดเกิดขึ้นหลังจากการอัปเดตซอฟต์แวร์หรือไม่ — การเขียน FROM ที่ถูกขัดจังหวะอาจทำให้ส่วนที่ได้รับผลกระทบเสียหาย
หากไม่มีการอัปเดตใดๆ เกิดขึ้น ฮาร์ดแวร์ FROM ได้ล้มเหลว
โมดูลต้องได้รับการเปลี่ยนใหม่ ตามด้วยการเขียน FROM ใหม่ทั้งหมด เตรียมชุดไฟล์ FROM ที่ถูกต้องให้พร้อมก่อนเริ่มงาน
คำถามที่ 2: CNC สร้างข้อผิดพลาดแบตเตอรี่ต่ำ จะมีเวลาเหลือก่อนที่ข้อมูล SRAM จะสูญหายเท่าใด?
ข้อผิดพลาดแบตเตอรี่ต่ำจะปรากฏขึ้นเมื่อแรงดันแบตเตอรี่ลดลงต่ำกว่าเกณฑ์เตือน ไม่ใช่เกณฑ์การรักษาข้อมูลที่สำคัญ
ช่องว่างระหว่างเกณฑ์เหล่านี้โดยทั่วไปจะให้เวลาหลายสัปดาห์ภายใต้สภาวะปกติ แม้ว่าสิ่งนี้จะแตกต่างกันไปตามอายุแบตเตอรี่และอุณหภูมิของตู้
ปฏิบัติต่อการแจ้งเตือนนี้ว่าต้องดำเนินการภายในไม่กี่วัน เปลี่ยนแบตเตอรี่โดยที่คอนโทรลเลอร์เปิดเครื่องอยู่เพื่อรักษาเนื้อหา SRAM ระหว่างการเปลี่ยน
คำถามที่ 3: โมดูล A20B-2902-0348 ที่เปลี่ยนใหม่มาถึงแล้ว มีอะไรต้องตรวจสอบก่อนการติดตั้งหรือไม่?
ยืนยันว่าหมายเลขชิ้นส่วนเต็มของโมดูลทดแทนตรงกับโมดูลที่ติดตั้งอย่างถูกต้อง รวมถึงส่วนต่อท้ายการแก้ไขใดๆ
ตรวจสอบหน้าสัมผัสขั้วต่อว่ามีความเสียหายจากการขนส่งหรือการจัดเก็บหรือไม่ ยืนยันว่าการสำรองข้อมูล CNC ทั้งหมดเสร็จสมบูรณ์และตรวจสอบแล้วก่อนถอดโมดูลเดิมออก
เตรียมชุดไฟล์ FROM ให้พร้อมสำหรับการโหลดใหม่ ด้วยขั้นตอนเหล่านี้ การติดตั้งสามารถดำเนินการได้อย่างมั่นใจ
คำถามที่ 4: หลังจากเปลี่ยนโมดูลและโหลดข้อมูลใหม่ พารามิเตอร์เซอร์โวของแกนหนึ่งดูเหมือนจะแตกต่างจากค่าสำรองเล็กน้อย ควรตรวจสอบอะไร?
หลังจากการโหลดข้อมูลใหม่ ให้เปรียบเทียบพารามิเตอร์ทั้งหมดสำหรับแกนที่พิจารณา กับสำเนาสำรองที่สอง หรือกับเอกสารของเครื่องจักร
ความคลาดเคลื่อนของพารามิเตอร์เพียงเล็กน้อยอาจเกิดจากการสำรองข้อมูลที่บันทึกข้อมูลระหว่างการแก้ไขพารามิเตอร์ แทนที่จะเป็นสถานะสุดท้ายที่เสถียร
หากค่าพารามิเตอร์ปัจจุบันทำให้เครื่องทำงานได้อย่างถูกต้อง และข้อมูลสำรองแสดงความแตกต่างทางตัวเลขเพียงเล็กน้อย ค่าที่กู้คืนน่าจะถูกต้อง
คำถามที่ 5: เครื่องจักรใช้ A20B-2902-0348 รุ่นที่ใหม่กว่า (เช่น /02A แทนที่จะเป็น /01A) สามารถใช้แทนกันได้หรือไม่?
ส่วนต่อท้ายการแก้ไขฮาร์ดแวร์เล็กน้อยภายในหมายเลขชิ้นส่วนพื้นฐานเดียวกัน แสดงถึงการเปลี่ยนแปลงเลย์เอาต์ PCB หรือการแทนที่ส่วนประกอบที่ยังคงคุณสมบัติการทำงานเดียวกัน
ในกรณีส่วนใหญ่สามารถใช้แทนกันได้
FANUC มักจะออกแบบรุ่นที่ใหม่กว่าให้เข้ากันได้แบบย้อนหลังกับการติดตั้งรุ่นก่อนหน้า
หากมีความไม่แน่นอนสำหรับการใช้งานเฉพาะ ให้ยืนยันกับเอกสารการบำรุงรักษาของเครื่องจักร หรือแหล่งข้อมูลบริการของ FANUC
