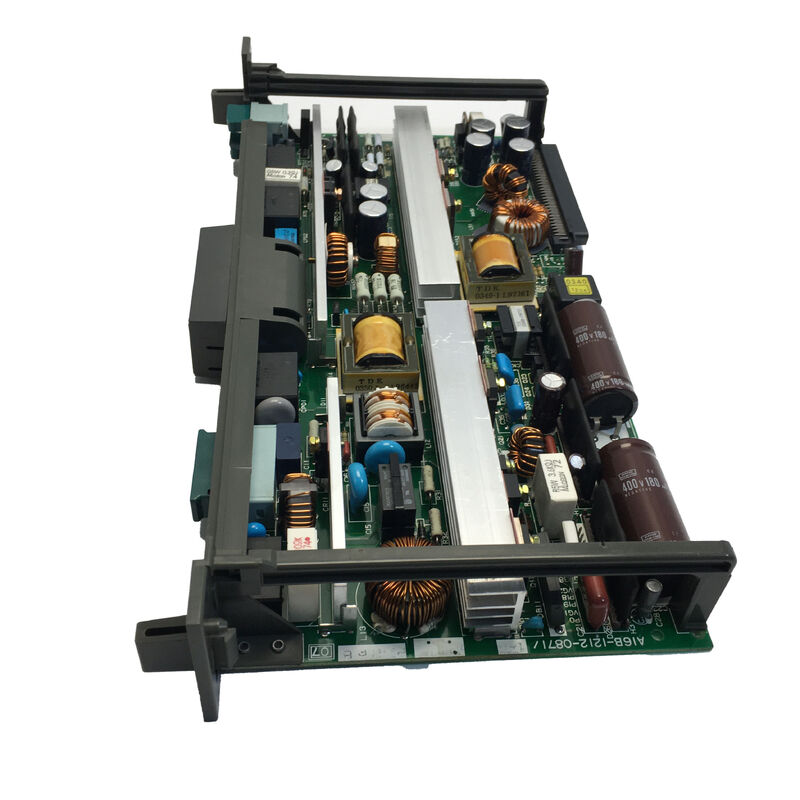

A16B-1212-0871 Fanuc พันธมิตรไฟฟ้า A16B12120871

A16B-1212-0871 FANUC A16B-1212 ซีรี่ย์ พลังงาน PCB

A16B-1212 ซีรีย์ FANUC CNC Control Power Supply Board

ซีรี่ย์ A16B-1212 เป็นส่วนหนึ่งของครอบครัว PCB A16B-12xx ของ FANUC กลุ่มแผ่นที่ใช้ในระบบควบคุม CNC ของ FANUCA16B-1212-0871 ได้รับการยืนยันว่าเป็นบอร์ด "PAWER SUPPLY" หน่วยไฟฟ้า PCB ที่ให้ความดัน DC ที่ถูกกําหนดภายในหน่วยควบคุม CNC หรืออุปกรณ์ที่เกี่ยวข้อง.

PCB ของเครื่องพลังงานในระบบ FANUC CNC ทําหน้าที่ที่กําหนดไว้ที่สําคัญต่อหน่วยควบคุมทั้งหมด:

ระบบควบคุมความกระชับกําลัง:การแปลงพลังงานที่เข้ามาเป็นแรงดันแบบแม่นยํา (มักเป็น ± 15V, 5V, 24V) ที่ให้พลังงานกับบอร์ดโลจิก, จอแสดงภาพ, แผนที่ทํางาน และวงจร I/O ของ CNCการกําหนดความแรงดันที่เข้มข้นรับรองการทํางานที่มั่นคงของอิเล็กทรอนิกส์การควบคุม CNC.

การกระจาย:บอร์ดไฟฟ้ากระจายความแรงออกของมันไปทั่วรากควบคุม CNC ผ่านบัสด้านหลังหรือสายไฟโดยตรง ทําให้มันเป็นแหล่งไฟฟ้าทั่วไปสําหรับหลายบอร์ดพร้อมกัน

วงจรป้องกัน:การตรวจสอบความแรงเกิน, ความแรงต่ํา, และความแรงเกิน protect ป้องกันบอร์ด CNC ที่เชื่อมต่อจากการเสียหายของการเบี่ยงเบนทางสายไฟฟ้า

ข้อมูลสินค้าหลัก

A16B-12xx ราคาบอร์ด CNC รุ่นแรกของ FANUC

ซีรี่ย์ A16B-12xx มีตําแหน่งสําคัญในประวัติศาสตร์ PCB ของ FANUCบอร์ดที่ได้รับการยืนยันในครอบครัว A16B-12xx ที่กว้างกว่ารวมถึง A16B-1200-0800 (A06B-6058 ซีรีส์ 2 แกนดิจิตอล AC servo drive PCB, ได้รับการยืนยันในครั้งนี้) วางซีรีส์ A16B-12xx ในรุ่นของฮาร์ดแวร์ FANUC ที่ให้บริการซีรีส์ 0-B, ซีรีส์ 15-A และระบบ CNC 0-C ช่วงต้น

PCB เครื่องไฟฟ้า A16B-1212-0871 มีตําแหน่งที่กําหนดไว้ใน A16B-1212 รายการย่อย?? ให้พื้นฐานพลังงานที่ถูกกําหนดให้กับบอร์ดควบคุม CNC ของรุ่นนี้

สถานการณ์การใช้งาน

ความผิดพลาดในระบบไฟฟ้า CNC:หน่วยควบคุม CNC ของ FANUC พัฒนาความผิดพลาดในระดับปั๊มพลังงาน ภาวะแรงดันที่ไม่ถูกต้อง ความไม่เสถียรภาพของรถไฟฟ้าหรือสัญญาณเตือนปั๊มพลังงานที่ส่งผลกระทบต่อแผ่นหลายแผ่นพร้อมกันA16B-1212-0871 ได้รับการระบุว่าเป็นความผิดพลาด PCB การจําหน่ายพลังงานการเปลี่ยนคืนการกระจายพลังงานที่ถูกต้องต่อหน่วยควบคุม

การบํารุงรักษาหน่วยควบคุม CNC:โรงงานผลิตที่บํารุงรักษาอุปกรณ์ FANUC CNC รุ่นเก่าแทน PCB แหล่งไฟฟ้า A16B-1212-0871 ในส่วนของการบํารุงรักษาที่วางแผนไว้บนเครื่องเฉพาะเจาะจงที่ติดตั้ง

FAQ

Q1: วิธีการยืนยัน A16B-1212-0871 เป็น PCB แหล่งพลังงานที่ถูกต้องสําหรับระบบ CNC ของฉัน?

อ่านหมายเลขชิ้นส่วนจากสัญลักษณ์ของบอร์ดที่ติดตั้ง ถ้ามันอ่าน A16B-1212-0871, นี่คือการแทนที่ที่ยืนยันอ้างอิงข้ามกับแผนภูมิการวางแผนแผ่นและรายละเอียดของเครื่องพลังงานในคู่มือการบํารุงรักษา FANUC CNC ที่ใช้ได้ เพื่อยืนยันตําแหน่งการติดตั้งและความแรงออกของแผ่น.

Q2: อาการใดที่แสดงให้เห็นถึงความล้มเหลวของ PCB พลังงาน A16B-1212-0871?

ความผิดปกติของบอร์ดไฟฟ้ามักจะเกิดจาก: ความแรงดันไฟฟ้าที่ไม่ถูกต้องที่ส่งผลต่อบอร์ด CNC หลายอันพร้อมกัน, รหัสเตือนไฟฟ้าบนจอ CNC,พฤติกรรม CNC ที่ผิดปกติหรือไม่มั่นคงที่ไม่สามารถติดตามไปยังแกนเดียวหรือแผ่น periferical, หรือการล้มเหลวการใช้งานของ CNC อย่างสมบูรณ์แบบ โดยไม่มีการแสดงผลออก วัดความกระชับของสายไฟฟ้าที่เชื่อมต่อการออกของบอร์ดเพื่อยืนยันความผิดพลาดของการใช้ไฟฟ้าเมื่อเทียบกับความผิดพลาดของภาระ

Q3: การเปลี่ยน A16B-1212-0871 มีผลกระทบต่อข้อมูล CNC ที่เก็บไว้หรือไม่?

บอร์ดไฟฟ้าไม่เก็บข้อมูล CNC การเปลี่ยน A16B-1212-0871 ไม่ส่งผลกระทบต่อโปรแกรมชิ้นส่วน, ปริมาตรแกน, การสับเปลี่ยนเครื่องมือ, หรือข้อมูล PMC ที่เก็บไว้ในโมดูลความจําของ CNC อย่างไรก็ตามหากความผิดพลาดในระบบไฟฟ้าทําให้สูญเสียพลังงานแบตเตอรี่สํารองไปยัง SRAM, ตรวจสอบเนื้อหาของความจําหลังจากที่การเปลี่ยนเสร็จสิ้น

Q4: มีมาตรการป้องกันความปลอดภัยอะไรบ้างที่ใช้ในการจัดการ A16B-1212-0871?

ปิดพลังงานและปิดไฟฟ้า CNC ก่อนเข้าถึงหน่วยควบคุมตรวจสอบความดันไฟฟ้าทั้งหมดที่ 0 ก่อนสัมผัสบอร์ดไฟฟ้า ✓ PCBs ไฟฟ้าดําเนินวงจรความดันสูงกว่าพร้อมกับสัญญาณระดับโลจิก. ใช้สายรัดข้อมือกันสแตตติกที่ติดดินบนพื้นที่ที่ปลอดภัยจาก ESD
