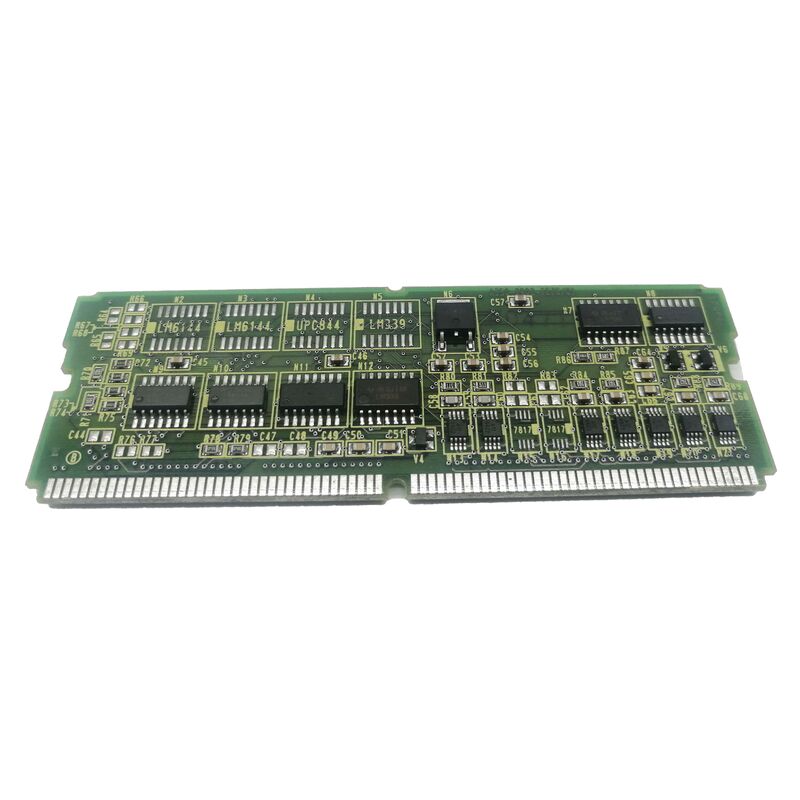

FANUC A20B-2902-0225 | โมดูล SRAM พร้อมอินเทอร์เฟซแกนหมุนแบบอนุกรม — แผงวงจรหน่วยความจำ CNC ซีรีส์ A20B-2902

ไม่ใช่แค่โมดูล SRAM

A20B-2902-0225 ถูกอธิบายไว้ในเอกสารบำรุงรักษา FANUC Power Mate D/F ว่าเป็นชุดประกอบโมดูลหน่วยความจำพร้อมรองรับแกนหมุนแบบอนุกรม การระบุแกนหมุนแบบอนุกรมทำให้โมดูลนี้แตกต่างจาก SRAM Variants อื่นๆ ของ A20B-2902 ที่ครอบคลุมเฉพาะฟังก์ชันหน่วยความจำเท่านั้น แผงวงจรนี้อยู่ตรงจุดตัดของสองฟังก์ชัน: มันให้ SRAM ที่สำรองด้วยแบตเตอรี่ซึ่งเก็บพารามิเตอร์และโปรแกรม CNC และมันรวมอินเทอร์เฟซฮาร์ดแวร์สำหรับเส้นทางการสื่อสารแกนหมุนแบบอนุกรมในการกำหนดค่าตัวควบคุมเฉพาะที่รองรับ

SRAM เก็บข้อมูลที่ต้องคงอยู่ระหว่างรอบการเปิด/ปิดเครื่อง: พารามิเตอร์ CNC, การชดเชยเครื่องมือ, โปรแกรมชิ้นงาน, ข้อมูลพิกัดงาน แบตเตอรี่สำรองจะรักษาประแสร์กระแสไฟเล็กน้อยผ่านเซลล์ SRAM เมื่อตัวควบคุมปิดอยู่ เมื่อแบตเตอรี่หมดแรงดันไฟฟ้าที่เก็บรักษาได้ เนื้อหาที่เก็บไว้ทั้งหมดจะสูญหาย อินเทอร์เฟซแกนหมุนแบบอนุกรมบนโมดูลนี้เชื่อมต่อตัวควบคุมกับแอมพลิฟายเออร์ไดรฟ์แกนหมุนโดยใช้โปรโตคอลการสื่อสารแบบอนุกรมของ FANUC — การแทนที่โมดูลนี้ด้วย SRAM Variant มาตรฐานที่ขาดฮาร์ดแวร์แกนหมุนแบบอนุกรมจะทำให้เกิดความไม่เข้ากันของการกำหนดค่าซึ่งส่งผลต่อการสื่อสารแกนหมุน

ข้อมูลจำเพาะหลัก

การเปลี่ยนต้องโหลดข้อมูลใหม่

แตกต่างจากแผงวงจรแบ็คเพลนแบบพาสซีฟ โมดูลนี้เก็บข้อมูลที่เครื่องจักรทำงานด้วย การวางแผนการเปลี่ยนต้องรวมขั้นตอนเหล่านี้ตามลำดับ:

1. สำรองข้อมูล CNC ทั้งหมดที่ได้รับการยืนยัน— พารามิเตอร์, โปรแกรมชิ้นงาน, การชดเชยเครื่องมือ, ข้อมูล PMC — ก่อนถอดโมดูลที่ติดตั้ง หากโมดูลที่ติดตั้งยังทำงานได้บางส่วน ให้ดึงข้อมูลออกมาตอนนี้ หากเสียไปแล้ว ให้กู้คืนจากข้อมูลสำรองล่าสุดที่มี
2. ยืนยันว่าส่วนที่เปลี่ยนตรงกับหมายเลขชิ้นส่วนเต็ม A20B-2902-0225— Variants ซีรีส์ A20B-2902 ที่อยู่ติดกันแตกต่างกันในความจุ SRAM, คุณสมบัติฮาร์ดแวร์ หรือแพลตฟอร์มตัวควบคุมเป้าหมาย หมายเลขที่อยู่ใกล้เคียงอาจพอดีกับซ็อกเก็ต แต่ขาดอินเทอร์เฟซแกนหมุนแบบอนุกรม หรือมีความจุหน่วยความจำที่แตกต่างกัน
3. หลังการติดตั้ง ให้โหลดพารามิเตอร์และโปรแกรมทั้งหมดใหม่— โมดูลที่เปลี่ยนมาใหม่จะว่างเปล่า เครื่องจักรจะไม่สามารถทำงานได้จนกว่าจะกู้คืนข้อมูล

การรวมกันของการพึ่งพาเนื้อหา SRAM และฮาร์ดแวร์แกนหมุนแบบอนุกรมหมายความว่าการเปลี่ยนนี้มีขั้นตอนมากกว่าการเปลี่ยนบอร์ดมาตรฐาน การวางแผนด้านข้อมูลก่อนถอดบอร์ดเดิมจะกำหนดว่าเครื่องจักรจะกลับมาผลิตได้ในไม่กี่ชั่วโมงหรือหลายวัน

ซีรีส์ A20B-2902 — ต้องใช้หมายเลขชิ้นส่วนที่แน่นอน

ตระกูล A20B-2902 ครอบคลุมโมดูลหน่วยความจำและฟังก์ชันจำนวนมากสำหรับระบบ FANUC CNC Variants แตกต่างกันในความจุ FROM และ SRAM, อินเทอร์เฟซฮาร์ดแวร์เพิ่มเติม (เช่น อินเทอร์เฟซแกนหมุนแบบอนุกรมบน -0225) และแพลตฟอร์มตัวควบคุมเป้าหมาย ความคล้ายคลึงทางกายภาพระหว่างหมายเลขที่อยู่ติดกันในตระกูลนี้เป็นเรื่องปกติ; ความเข้ากันได้ของฟังก์ชันไม่รับประกัน ยืนยันเสมอว่าป้ายกำกับของบอร์ดที่ติดตั้งแสดง A20B-2902-0225 ก่อนที่จะจัดหาชิ้นส่วนทดแทน

คำถามที่พบบ่อย

คำถามที่ 1: อะไรที่ทำให้ A20B-2902-0225 แตกต่างจากโมดูล SRAM มาตรฐาน?

อินเทอร์เฟซแกนหมุนแบบอนุกรม Variants SRAM A20B-2902 มาตรฐานครอบคลุมหน่วยความจำ CNC ที่สำรองด้วยแบตเตอรี่โดยไม่มีอินเทอร์เฟซฮาร์ดแวร์เพิ่มเติม -0225 รวมอินเทอร์เฟซฮาร์ดแวร์สำหรับเส้นทางการสื่อสารแกนหมุนแบบอนุกรมของ FANUC ในการกำหนดค่าตัวควบคุมที่ใช้การสื่อสารแกนหมุนแบบอนุกรม การเปลี่ยนด้วยโมดูลที่ขาดอินเทอร์เฟซนี้จะทำให้เกิดข้อผิดพลาดในการสื่อสารแกนหมุน โดยไม่คำนึงว่าหน่วยความจำทำงานถูกต้องหรือไม่

คำถามที่ 2: ทำไมต้องโหลดพารามิเตอร์และโปรแกรมใหม่หลังจากการเปลี่ยน?

โมดูล SRAM เก็บข้อมูลการทำงานของ CNC ทั้งหมด — พารามิเตอร์, โปรแกรมชิ้นงาน, การชดเชยเครื่องมือ, พิกัดงาน โมดูลที่เปลี่ยนมาใหม่จะว่างเปล่าโดยสมบูรณ์ เครื่องจักรจะไม่สามารถทำงานได้อย่างถูกต้องจนกว่าข้อมูลทั้งหมดจะถูกกู้คืนจากข้อมูลสำรอง นี่ไม่ใช่การตรวจสอบหลังการติดตั้งที่เป็นทางเลือก แต่เป็นขั้นตอนที่จำเป็นที่ทำให้การเปลี่ยนใช้งานได้

คำถามที่ 3: A20B-2902-0225 ที่ติดตั้งทำงานผิดปกติบางส่วน สามารถดึงข้อมูลออกมาก่อนเปลี่ยนได้หรือไม่?

ในหลายกรณี ใช่ แม้จากโมดูลที่ทำงานผิดปกติบางส่วน ควรลองใช้ฟังก์ชันสำรองข้อมูลของ CNC (เข้าถึงได้จากแผง MDI) โดยที่โมดูลเดิมยังคงติดตั้งอยู่ หากโมดูลเสื่อมสภาพเกินกว่าจะสำรองข้อมูลได้ครบถ้วน ให้ลองถ่ายโอนข้อมูลทีละรายการ — พารามิเตอร์, จากนั้นโปรแกรม, จากนั้นข้อมูลเครื่องมือ ข้อมูลใดๆ ที่ดึงออกมาได้ก่อนถอดออกจะช่วยลดภาระในการกู้คืนหลังจากการติดตั้งโมดูลใหม่

คำถามที่ 4: แบตเตอรี่ใดที่ใช้สำหรับการเก็บรักษา SRAM และเมื่อใดที่ต้องเปลี่ยน?

แบตเตอรี่สำรองโดยทั่วไปคือเซลล์แบบเหรียญลิเธียม หรือเซลล์แบบลิเธียม AA ขึ้นอยู่กับรุ่นของตัวควบคุม ระบบ FANUC CNC จะสร้างการเตือนแบตเตอรี่ต่ำก่อนที่แบตเตอรี่จะถึงแรงดันไฟฟ้าที่เก็บรักษาที่สำคัญ เปลี่ยนแบตเตอรี่โดยที่ตัวควบคุมเปิดอยู่เพื่อรักษาเนื้อหา SRAM ระหว่างการเปลี่ยน แบตเตอรี่ที่หมดเกลี้ยงโดยที่ตัวควบคุมปิดอยู่จะส่งผลให้ข้อมูล SRAM สูญหายทั้งหมด

คำถามที่ 5: สามารถใช้ A20B-2902 Variant อื่นแทนได้หรือไม่หากไม่มี -0225?

ไม่ได้หากไม่ได้รับการยืนยันความเข้ากันได้ หมายเลข A20B-2902 ที่อยู่ติดกันอาจมีความจุ SRAM ที่แตกต่างกัน คุณสมบัติฮาร์ดแวร์ที่แตกต่างกัน หรือกำหนดเป้าหมายแพลตฟอร์มตัวควบคุมที่แตกต่างกัน โมดูลที่ไม่มีอินเทอร์เฟซแกนหมุนแบบอนุกรมไม่สามารถให้การกำหนดค่าตัวควบคุมแบบเดียวกันได้ จัดหา -0225 โดยเฉพาะ หรือยืนยันกับแหล่งบริการ FANUC ว่าส่วนที่เสนอมีฮาร์ดแวร์รองรับแกนหมุนแบบอนุกรมที่เทียบเท่ากัน
