| สถานที่กำเนิด | ญี่ปุ่น |
| ชื่อแบรนด์ | FANUC |
| ได้รับการรับรอง | CE RoHS |
| หมายเลขรุ่น | A16B-1212-0221 |

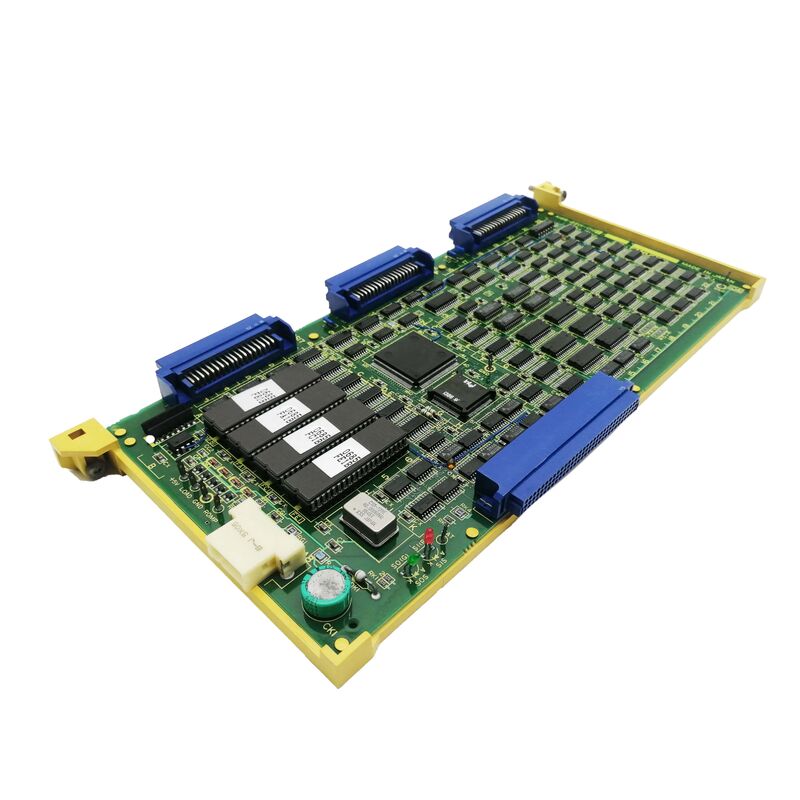

A16B-1212-0221 คือ "การ์ด I/O C6" สำหรับ FANUC ซีรีส์ 0-C CNC ตารางอ้างอิงฮาร์ดแวร์ Series 0-C ของยืนยันว่า: "A16B-1212-0221 (เก่า) การ์ด I/O C6 / A16B-2203-0111 (ใหม่) แทนที่ A16B-1212-0221" ในสถาปัตยกรรมซีรีส์ 0-C ของ FANUC การ์ด I/O ทำหน้าที่เป็นอินเทอร์เฟซระหว่างโปรแกรมแลดเดอร์ของ PMC และสัญญาณ I/O ทางกายภาพของเครื่องมือกล เช่น สวิตช์ โซลินอยด์ หลอดไฟ รีเลย์ และอุปกรณ์ไฟฟ้าระดับเครื่องจักรอื่นๆ การกำหนด "C6" ระบุการกำหนดค่าการ์ด I/O เฉพาะภายในตระกูลการ์ด Series 0-CI/O
| พารามิเตอร์ | ค่า |
|---|---|
| การกำหนด | การ์ด I/O C6 |
| เข้ากันได้ | ซีรีส์ 0-C ซีเอ็นซี |
| แทนที่โดย | A16B-2203-0111 |
| สเปกเก่า | A16B-1212-0221 |
| ชุด | A16B-1212 |
การ์ด I/O C6 เชื่อมต่อกับ PMC (ตัวควบคุมเครื่องจักรที่ตั้งโปรแกรมได้) ของ Series 0-C ผ่านทางบัสอนุกรม I/O Link การ์ด I/O แต่ละการ์ดมี:สแกนอินพุต:PMC อ่านสถานะของอินพุตทางกายภาพแต่ละรายการ เช่น ปุ่มกด ลิมิตสวิตช์ พรอกซิมิตี้เซนเซอร์ จากการ์ด I/O ในแต่ละรอบการสแกน PMC การ์ดจะแปลงระดับสัญญาณ 24VDC ของเครื่องไปเป็นการแสดงลอจิกภายในของ PMC
ไดรฟ์เอาท์พุต:PMC เขียนคำสั่งเอาต์พุต — การเปิด/ปิดน้ำหล่อเย็น ดัชนีตัวเปลี่ยนเครื่องมือ ล็อคประตู ไฟสัญญาณเตือน — ไปยังรีจิสเตอร์เอาต์พุตของการ์ด I/O การ์ดจะส่งสัญญาณเอาต์พุต 24VDC ที่สอดคล้องกันไปยังแอคทูเอเตอร์ของเครื่อง เมื่อการ์ด I/O C6 ล้มเหลว PMC จะไม่สามารถสื่อสารกับ I/O ของเครื่องเพื่อส่งสัญญาณให้บริการได้อีกต่อไป — เครื่องหยุดตอบสนองต่อคำสั่งของผู้ควบคุมเครื่อง และ PMC จะสร้างการแจ้งเตือนการสื่อสาร I/O Link
ข้อผิดพลาดในการสื่อสาร I/O CNC ซีรีส์ 0-C:FANUC ซีรีส์ 0-C CNC พัฒนาสัญญาณเตือน PMC สำหรับกลุ่มการสื่อสาร I/O Link เฉพาะ ฟังก์ชันของเครื่องจักร (สารหล่อเย็น ไฮดรอลิก แผงควบคุม) หยุดการตอบสนอง มีการระบุ A16B-1212-0221 แล้ว การแทนที่ด้วย A16B-1212-0221 หรือ A16B-2203-0111 จะคืนค่าการสื่อสาร I/Oสต็อกการ์ด CNC I/O 0-C
การทดแทน:สถานที่บำรุงรักษา CNC ซีรีส์ 0-C มี A16B-2203-0111 (ข้อมูลจำเพาะใหม่) เป็นอะไหล่มาตรฐาน แต่ยังยอมรับยูนิตส่วนเกิน A16B-1212-0221 สำหรับตำแหน่ง I/O Card C6 เดียวกันด้วย
คำถามที่ 1: A16B-2203-0111 สามารถแทนที่ A16B-1212-0221 ใน Series 0-C CNC ได้โดยตรงหรือไม่
ใช่. A16B-2203-0111 เป็นการทดแทน "ใหม่" อย่างเป็นทางการสำหรับ A16B-1212-0221 (การ์ด I/O C6) บอร์ดสเปคใหม่ได้รับการออกแบบให้พอดีโดยตรงสำหรับสเปคเก่าในตำแหน่งสล็อต CNC เดียวกัน
คำถามที่ 2: การ์ด I/O C5 (A16B-1212-0222), C6 (A16B-1212-0221) และ C7 (A16B-1212-0220) แตกต่างกันอย่างไร
การกำหนด C5, C6 และ C7 ระบุความจุ I/O ที่แตกต่างกันหรือตัวแปรการกำหนดค่าที่อยู่ภายในตระกูลการ์ด Series 0-CI/O แต่ละตัวแปรจะระบุจำนวนจุด I/O หรือช่วงที่อยู่ลิงก์ I/O เฉพาะ ตัวแปรที่เกี่ยวข้องถูกกำหนดโดยการกำหนดค่าเครื่องมือกลเฉพาะและรูปแบบการเดินสายไฟ
คำถามที่ 3: การกำหนด I/O Card C6 เกี่ยวข้องกับจำนวน I/O ของเครื่องหรือไม่
คำนำหน้าและหมายเลข "C" ในการตั้งชื่อการ์ด Series 0-CI/O ของ FANUC ระบุประเภทการ์ด I/O ภายในสถาปัตยกรรม I/O ของแพลตฟอร์ม ตัวแปรประเภท C แต่ละตัว (C5, C6, C7) จัดให้มีส่วนเสริมจุด I/O ที่กำหนดไว้ รุ่น C7 (A16B-1212-0220) มีการอ้างอิงมากที่สุดในไดอะแกรมระบบ FANUC ซีรีส์ 0-C — เครื่องให้บริการ C5 และ C6 ที่มีการกำหนดค่า I/O ที่แตกต่างกัน
คำถามที่ 4: การแทนที่ A16B-1212-0221 จำเป็นต้องเปลี่ยนแปลงพารามิเตอร์ PMC หรือไม่
ไม่ พารามิเตอร์ PMC และการกำหนดค่าที่อยู่ลิงก์ I/O จะถูกจัดเก็บไว้ในหน่วยความจำหลักของ CNC — ไม่ใช่ในการ์ด I/O หลังจากติดตั้งอุปกรณ์ทดแทนแล้ว PMC จะสร้างการสื่อสาร I/O Link อีกครั้งด้วยการ์ดใหม่โดยใช้การกำหนดค่าที่มีอยู่
