| สถานที่กำเนิด | ญี่ปุ่น |
| ชื่อแบรนด์ | FANUC |
| ได้รับการรับรอง | CE RoHS |
| หมายเลขรุ่น | A20B-2902-0020 |
ความจําสามประเภทใน FANUC CNC มีวัตถุประสงค์ที่แตกต่างกัน และการเข้าใจความแตกต่างนั้นอธิบายว่าทําไมโมดูล DRAM ขนาด 4MB จึงมีความสําคัญ:
FROM (Flash ROM) ไม่ลุกล้าเก็บซอฟต์แวร์ระบบ CNC และข้อมูลระยะยาว ไม่ลุกลุก 保持内容没有电源. 比較的ช้าสําหรับการเข้าถึงในเวลาจริง
SRAM (RAM ที่ใช้แบตเตอรี่):เก็บปาราเมตร CNC และโปรแกรมชิ้นส่วน แบตเตอรี่สนับสนุนเพื่ออนุรักษ์เนื้อหาระหว่างการปิดพลังงาน ความจุจํากัด โดยหลักแล้วสําหรับการเก็บข้อมูลอย่างต่อเนื่อง

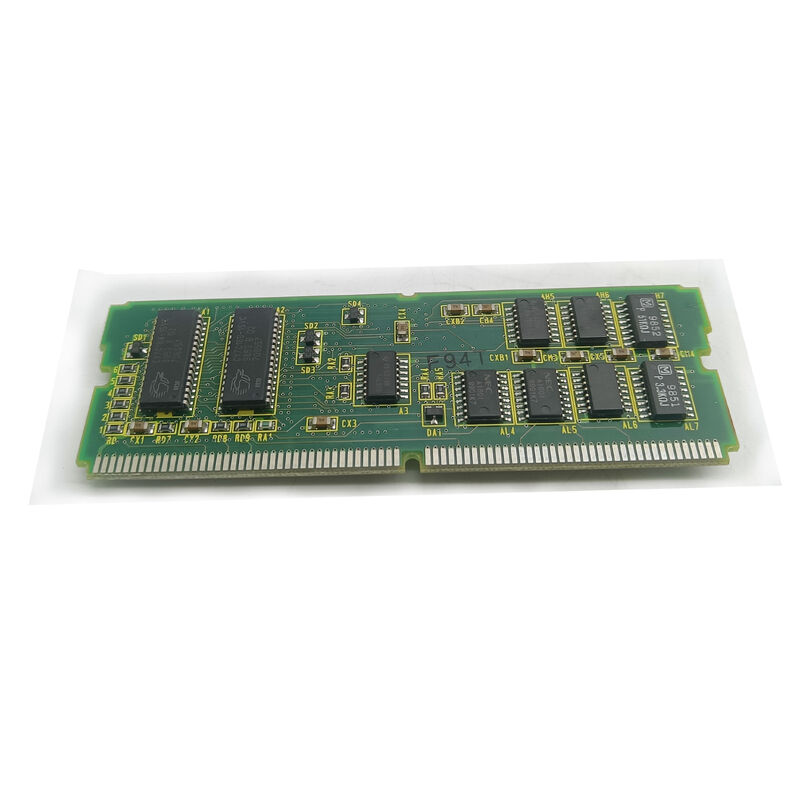

DRAM (A20B-2902-0020)ความจําทํางาน หน่วยงานทํางานชั่วคราวความเร็วสูงของ CPU ทุกคําสั่งที่ดําเนินการ ทุกตัวแปรที่คํานวณทุก subroutine stack frame, และแต่ละตัวแปรภาวะระบบใช้ DRAM ในระหว่างการทํางาน. DRAM เป็นเร็ว (ตรงกับเวลา CPU), เคลื่อนไหว (สูญเสียเนื้อหาเมื่อปิดไฟ)และต้องใหญ่พอที่จะรองรับชุดทํางานทั้งหมดของโปรแกรมที่กําลังทํางาน.
เมื่อ CNC boot มันคัดลอกซอฟต์แวร์ระบบจาก FROM ไปใน DRAM เพื่อการดําเนินการอย่างรวดเร็ว ทุกอย่างที่เกิดขึ้นในเวลาทํางานผ่าน DRAM
| ปริมาตร | มูลค่า |
|---|---|
| ประเภทความจํา | DRAM (Dynamic Random Access Memory) ความจําที่เข้าถึงโดยสุ่มแบบไดนามิก |
| ความจุ | 4MB (4 เมกะไบต์) |
| ประเภท | บอร์ดลูก SMD (พล็อกอิน) |
| ซีรี่ย์ | A20B-2902 |
| การใช้งาน | FANUC CNC Memory การทํางาน |
ความจุของ DRAM 4MB ของ A20B-2902-0020 ให้ความจําในการทํางานสําหรับการปฏิบัติงานที่ทํางานของ CNC:
โปรแกรมมองหน้า:CNC อ่านบล็อก G-code ก่อนจุดการดําเนินงานปัจจุบัน คอมพิวเตอร์บล็อกการเคลื่อนไหวในอนาคต เพื่อรักษาอัตราการให้อาหารที่เรียบร้อยผ่านเส้นทางเครื่องมือที่มีรูปทรงDRAM ขนาด 4MB รองรับการระวังในอนาคตที่มีความหมาย, บล็อคที่สามารถคอมพิวเตอร์ได้ล่วงหน้ามากขึ้น, ทําให้การคอนทูเรอร์ความเร็วสูงเรียบง่ายขึ้น
ที่พักของซอฟต์แวร์ระบบ:เมื่อ CNC boot โปรแกรมปฏิบัติการของมันจะอัพโหลดจาก FROM เข้า DRAM โปรแกรมที่อัพโหลดใช้ส่วนสําคัญของ DRAM ที่มีให้ใช้ สําหรับรุ่น FANUC CNC ที่ใช้โมดูล DRAM ขนาด 4MBความจุนี้ถูกเทียบกับความจุของซอฟต์แวร์ในยุคนั้น.
ค่าใช้จ่ายส่วนกลางหลายงานการดําเนินการบันได PMC การแสดงภาพ การจัดการสื่อสาร และการคํานวณ CNC servo ในเวลาจริงทั้งหมดแบ่งพื้นที่ DRAM ระหว่างการทํางาน4MB เป็นความจุที่ตรงกับความต้องการร่วมกันเหล่านี้สําหรับรุ่น CNC ที่ใช้ A20B-2902-0020.
การวินิจฉัยความล้มเหลวของ CNC boot:เครื่อง CNC FANUC ไม่สามารถเริ่มต้นได้สําเร็จ รหัสเตือนระบบชี้ให้เห็นความผิดพลาดของ RAM โมดูล DRAM A20B-2902-0020 ถูกทดสอบและระบุว่าผิดปกติการทดแทนอนุญาตให้ CNC จบการเริ่มต้นและดําเนินการปกติ.
การสืบสวนสัญญาณระวังระยะสั้น:CNC พัฒนาการรีเซ็ตแบบสุ่มที่ไม่อธิบายในช่วงบ่ายของวันการผลิตที่ยาวนาน แต่เริ่มต้นใหม่ปกติในตอนเช้าการเปลี่ยน A20B-2902-0020 จะกําจัดความผิดพลาดความจําที่ขึ้นอยู่กับอุณหภูมิ.
Q1: A20B-2902-0020 ใช้กับระบบ FANUC ซีรีส์ 16, 18 หรือ 20/21 ไหม?
A20B-2902-0020 เป็นโมดูล DRAM ขนาด 4MB ในซีรีย์ A20B-2902 โมดูล DRAM ขนาด 4MB ในซีรีย์นี้ (เช่น A20B-2902-0531) ได้รับการยืนยันสําหรับซีรีย์ 16, 18, และ 21ความเหมาะสมของระบบ CNC ของตัวแปร A20B-2902-0020 ได้ถูกยืนยันจากเอกสารฮาร์ดแวร์ของระบบ CNC ที่ใช้ได้.ระบุประเภทระบบ CNC เจ้าภาพและตรวจสอบจากรายการอะไหล่
Q2: A20B-2902-0020 สามารถทดสอบได้นอก CNC ไหม?
โมดูล DRAM ต้องการที่อยู่เฉพาะเจาะจง, ข้อมูล, และสัญญาณการควบคุมจากระบบเจ้าภาพที่จะได้รับการเข้าถึง พวกเขาไม่สามารถทดสอบกับการวัดความต่อเนื่องหรือความต้านทานที่ง่ายการทดสอบในวงจร (ติดตั้งใน CNC กับ CNC กําลังขึ้น) เป็นวิธีการมาตรฐานการเปลี่ยนโมดูลการทดแทนที่ทราบกันดีและสังเกตว่าความล้มเหลว CNC boot แก้ไขเป็นวิธีการวินิจฉัยที่เชิงปฏิบัติการที่สุด
Q3: การเปลี่ยน A20B-2902-0020 มีผลกระทบต่อพารามิเตอร์หรือโปรแกรม CNC ที่เก็บไว้หรือไม่?
ไม่ DRAM เป็นตัวลุกลุก รายละเอียดของมันจะสูญเสียเมื่อปิดไฟ ไม่ว่าจะเป็นอย่างไร ปารามิเตอร์ CNC ถูกเก็บไว้ใน SRAM (แบตเตอรี่สนับสนุน, โมดูลแยก); โปรแกรม CNC ถูกเก็บไว้ใน SRAM หรือ FROMการเปลี่ยนโมดูล DRAM ไม่ส่งผลกระทบต่อเนื้อหาของสมาชิกที่ไม่ลุกลุกหลังจากที่ติดตั้งเครื่องสํารอง CNC จะเริ่มต้นปกติ และลดซอฟต์แวร์ระบบจาก FROM ลงในโมดูลใหม่
คําถามที่ 4: อะไรทําให้โมดูล DRAM ประสบความผิดพลาดในการใช้งาน CNC?
สาเหตุที่พบบ่อย: ความเหนื่อยจากการหมุนเวียนทางความร้อนบนข้อต่อผ่า (การเปิดและปิดการทําความเย็นบ่อย ๆ ทําให้การเชื่อมต่อผ่าอ่อนแอต่อเนื่องจากการใช้งานหลายปี)ความเสียหายทางไฟฟ้าสแตตติกจากการใช้งานโดยไม่คุ้มกัน ระหว่างการบํารุงรักษาที่ผ่านมา; ความดันไฟฟ้าที่ผ่านมาที่เครียดความดันการเชื่อมต่อภายใน DRAM และการชราขององค์ประกอบทั่วไปในโมดูลเก่าที่ใช้งานมานานกว่าสิบปี
Q5: DRAM ขนาด 4MB ต่างกันอย่างไรกับ SRAM ในระบบความจําของ CNC?
DRAM (A20B-2902-0020): ความจําทํางานที่ระเหยเร็วและจุได้สูง เนื้อหาสูญเสียเมื่อปิดไฟ ต้องการวงจรการอัพเฟรชแบบต่อเนื่องเพื่อเก็บข้อมูลในขณะที่กําลังทํางาน ความจุ 4MB สําหรับสภาพแวดล้อมการทํางาน.
SRAM: ความช้า, ความจุต่ํา, ความจําที่ใช้แบตเตอรี่ที่ไม่ลุกล้า. ถือข้อมูลเมื่อปิด (ผ่านแบตเตอรี่ลิตিয়াম). เก็บปารามิเตอร์และโปรแกรมการเปลี่ยน SRAM ต้องการการฟื้นฟูข้อมูลจากสํารอง; การเปลี่ยน DRAM ไม่ได้
