| สถานที่กำเนิด | ญี่ปุ่น |
| ชื่อแบรนด์ | FANUC |
| ได้รับการรับรอง | CE ROHS |
| หมายเลขรุ่น | A20B-2901-0960 |

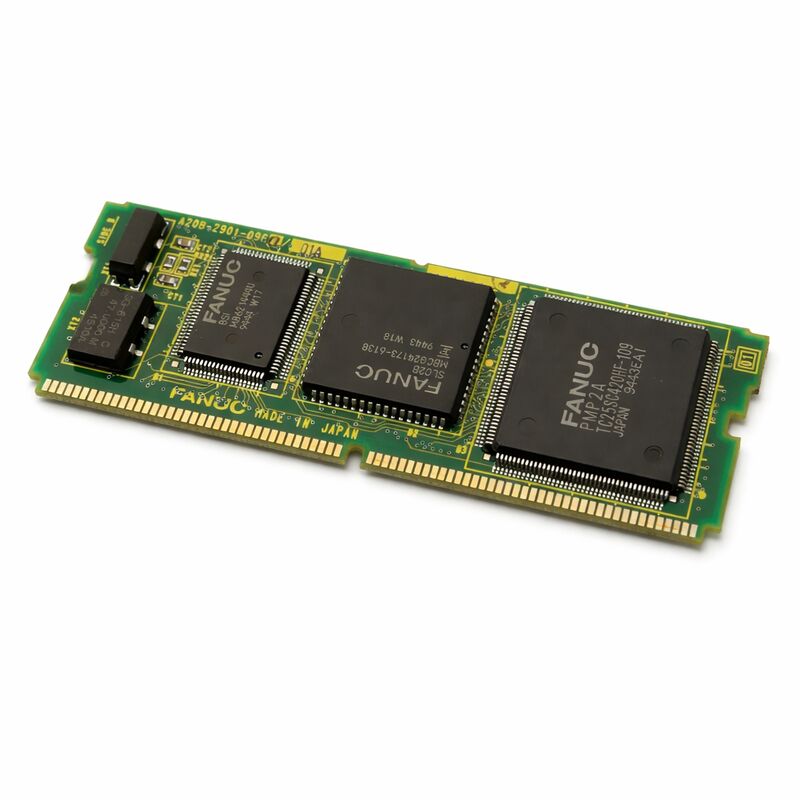

A20B-2901-0960 คือโมดูล PMC-RB3/RC3 พร้อม I/O Link สำหรับคอนโทรลเลอร์ FANUC Series 16 และ 18 โมดูลนี้ทำงานสองฟังก์ชันพร้อมกัน: การรันโปรแกรม PMC ladder ที่ควบคุมการทำงานอัตโนมัติของเครื่องจักร และการจัดการบัสสื่อสาร I/O Link ที่ส่งสัญญาณดิจิทัลทั้งหมดระหว่าง CNC และอุปกรณ์ I/O แบบกระจายทั่วทั้งเครื่องจักร
ในลำดับชั้นของ CNC ของ FANUC, PMC (Programmable Machine Controller) คือ PLC ที่ทำงานภายในฮาร์ดแวร์ CNC มันประมวลผลตรรกะรีเลย์ที่ควบคุมการเปลี่ยนเครื่องมือ, ระบบหล่อเย็น, การเชื่อมต่อเพื่อความปลอดภัย, การตอบสนองของแผงควบคุมของผู้ปฏิบัติงาน และลำดับการทำงานอัตโนมัติของเครื่องจักรอื่นๆ ทั้งหมดที่ทำงานควบคู่ไปกับการเคลื่อนที่ของแกน CNC โปรแกรม ladder จะถูกเก็บแยกไว้ในโมดูล FROM; บอร์ดนี้เป็นตัวประมวลผลและตัวควบคุมหลักของ I/O Link bus ที่เชื่อมต่อ CNC กับ I/O ของเครื่องจักร
ส่วน I/O Link คือสิ่งที่ทำให้โมดูลนี้แตกต่างจากบอร์ด PMC ที่เรียบง่ายกว่าที่ไม่มี I/O Link สัญญาณแผงควบคุมของผู้ปฏิบัติงานทุกสัญญาณ, จุด I/O ภาคสนามทุกจุดที่เชื่อมต่อผ่านยูนิตขยาย I/O Link จะเดินทางผ่านบัสนี้ เมื่ออินเทอร์เฟซ I/O Link ของ A20B-2901-0960 ล้มเหลว, I/O ที่เชื่อมต่อทั้งหมดจะสูญเสียไปพร้อมกัน — เครื่องจักรจะไม่สามารถตอบสนองต่ออินพุตของผู้ปฏิบัติงานได้ และไฟแสดงผลบนแผงควบคุมทั้งหมดจะดับ รูปแบบการสูญเสีย I/O ทั้งหมดนี้, พร้อมกับการแจ้งเตือน I/O Link บนหน้าจอ CNC, คือลักษณะความผิดปกติที่ชี้เฉพาะไปยังโมดูลนี้ แทนที่จะเป็นปัญหาเกี่ยวกับสายไฟหรืออุปกรณ์ภาคสนาม
| พารามิเตอร์ | ค่า |
|---|---|
| หมายเลขชิ้นส่วน | A20B-2901-0960 |
| ประเภท PMC | PMC-RB3 / PMC-RC3 |
| อินเทอร์เฟซ | I/O Link |
| เข้ากันได้ | Series 16, 18 (Model B/C) |
| การจัดเก็บข้อมูล | ไม่มี (ladder อยู่ในโมดูล FROM) |
PMC-RB3 และ PMC-RC3 เป็นเวอร์ชันการประมวลผล ladder ที่แตกต่างกันภายในตระกูล FANUC PMC-RB/RC การระบุ RB3/RC3 บนโมดูลนี้กำหนดข้อกำหนดของภาษา ladder — ชุดคำสั่ง, จำนวนขั้นสูงสุด, ความเร็วในการประมวลผล, และการกำหนดที่อยู่ I/O — ที่โปรแกรม PMC ที่เขียนขึ้นสำหรับเครื่องจักรนี้ขึ้นอยู่กับ โมดูลทดแทนต้องตรงกับเวอร์ชันที่ติดตั้ง; โมดูลที่มีเวอร์ชัน PMC แตกต่างกันอาจไม่สามารถประมวลผลโปรแกรม ladder ที่มีอยู่ได้อย่างถูกต้อง แม้ว่าจะเหมือนกันทางกายภาพก็ตาม
ก่อนสั่งซื้อ, โปรดยืนยันว่าฉลากของโมดูลที่ติดตั้งแสดง A20B-2901-0960 และตรวจสอบเอกสารของเครื่องจักรว่าระบุว่าใช้ PMC-RB3 หรือ PMC-RC3 ในตำแหน่งนี้หรือไม่
คำถามที่ 1: อาการหลักของ A20B-2901-0960 ที่เสียคืออะไร
สามรูปแบบที่สามารถระบุได้: (1) การสูญเสียแผงควบคุมของผู้ปฏิบัติงานทั้งหมด — ปุ่มไม่ตอบสนอง, ไฟแสดงผลบนแผงควบคุมไม่ติด — พร้อมกับการแจ้งเตือน I/O Link บน CNC นี่คือความล้มเหลวของ I/O Link ทั้งหมดและชี้ตรงไปยังโมดูลนี้ (2) พฤติกรรม I/O ที่ผิดปกติในหลายช่องสัญญาณพร้อมกัน แทนที่จะเป็นช่องสัญญาณเดียว, บ่งชี้ว่าตัวควบคุมหลักเสื่อมสภาพ (3) การแจ้งเตือน PMC ladder ที่บ่งชี้ข้อผิดพลาดในการประมวลผลเมื่อสัญญาณ I/O, สายเคเบิล และอุปกรณ์ภาคสนามแต่ละรายการได้รับการยืนยันว่าดี
คำถามที่ 2: การเปลี่ยนโมดูลนี้ต้องโหลด PMC ladder ใหม่หรือไม่
ไม่. PMC ladder ถูกเก็บไว้ในโมดูล FROM บนบอร์ดควบคุมหลัก, ไม่ใช่ใน A20B-2901-0960 หลังจากติดตั้งโมดูลทดแทนและเปิดเครื่อง, CNC จะโหลด ladder จาก FROM ตามปกติ ตรวจสอบว่าการสื่อสาร I/O Link กลับมาทำงานบนหน้าจอวินิจฉัย PMC ก่อนนำเครื่องจักรกลับมาผลิต
คำถามที่ 3: จะแยกความแตกต่างระหว่างความผิดปกติของโมดูล PMC กับความผิดปกติของสายไฟภาคสนามหรืออุปกรณ์ภาคสนามได้อย่างไร
ความล้มเหลวของโมดูล PMC ส่งผลต่อจุด I/O จำนวนมากพร้อมกัน — ฟังก์ชันแผงควบคุมทั้งหมดพร้อมกัน, หรือทั้งสาขา I/O Link พร้อมกัน ความผิดปกติของสายไฟแต่ละเส้นส่งผลต่อที่อยู่ I/O หนึ่งหรือสองที่อยู่ต่อครั้ง หากฟังก์ชัน I/O ที่ไม่เกี่ยวข้องกันหลายรายการล้มเหลวพร้อมกัน ในขณะที่ฟังก์ชันการทำงานของแกนหลักและการประมวลผลโปรแกรมของ CNC ยังคงเป็นปกติ, และสายเคเบิลและอุปกรณ์ภาคสนามแต่ละรายการทดสอบแล้วว่าดี, โมดูล PMC คือผู้ต้องสงสัยความผิดปกติ
คำถามที่ 4: สามารถใช้ A20B-2901-0960 ในระบบ Series 16 และ Series 18 ได้ทั้งคู่หรือไม่
ใช่ — โมดูลนี้ระบุสำหรับแพลตฟอร์ม FANUC Series 16 และ 18 Model B/C การระบุ PMC-RB3/RC3 และอินเทอร์เฟซ I/O Link เป็นสิ่งที่ใช้ร่วมกันได้ทั้งสองตระกูล CNC ในรุ่นเหล่านี้ โปรดยืนยันว่าเอกสารของเครื่องจักรที่แน่นอนระบุหมายเลขชิ้นส่วนนี้ในตำแหน่งบอร์ดที่เกี่ยวข้องก่อนสั่งซื้อ
คำถามที่ 5: ควรตรวจสอบอะไรเมื่อรับ A20B-2901-0960 มือสอง
ยืนยันหมายเลขชิ้นส่วนเต็ม A20B-2901-0960 จากฉลากของโมดูล ขอการยืนยันเวอร์ชัน PMC — RB3 หรือ RC3 — เพื่อให้แน่ใจว่าตรงกับข้อกำหนดโปรแกรม ladder ของเครื่องจักร สำหรับยูนิตมือสอง, สอบถามว่าได้รับการทดสอบบนระบบ Series 16 หรือ 18 ที่ทำงานอยู่ โดยมีการสื่อสาร I/O Link ที่ได้รับการยืนยันหรือไม่, ไม่ใช่แค่เปิดเครื่อง ตรวจสอบหน้าสัมผัสขั้วต่อของบอร์ดว่ามีการกัดกร่อนหรือความเสียหายทางกลก่อนติดตั้ง
