| สถานที่กำเนิด | ญี่ปุ่น |
| ชื่อแบรนด์ | FANUC |
| ได้รับการรับรอง | CE RoHS |

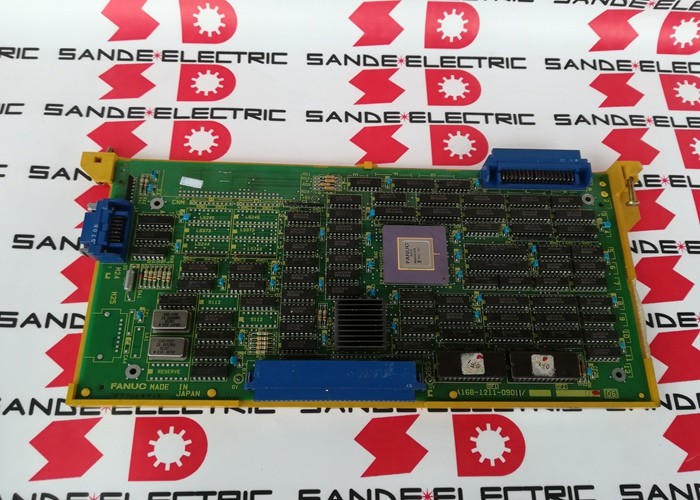

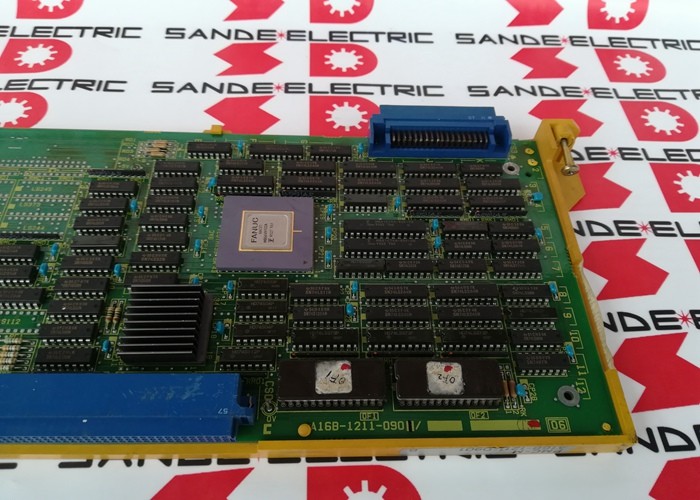

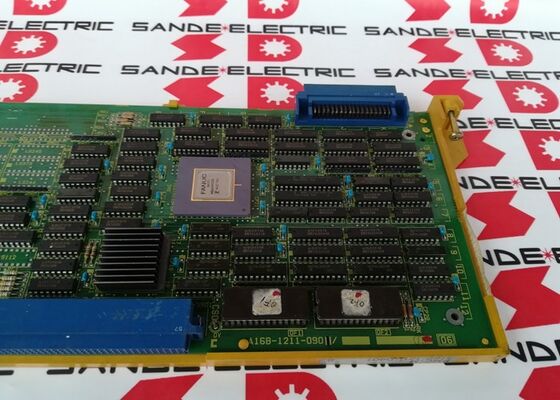

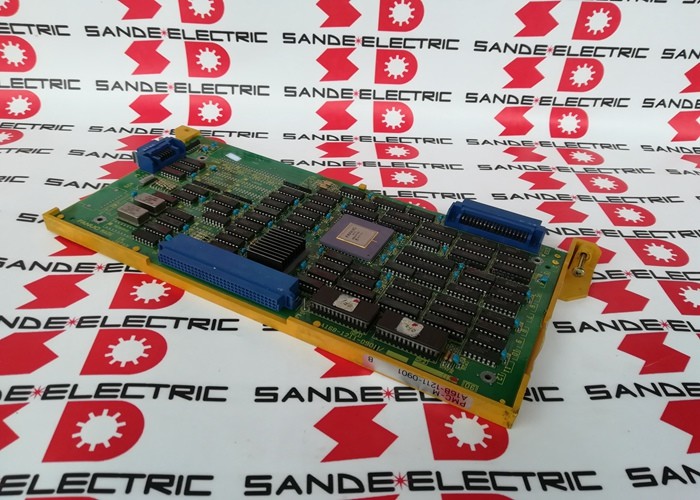

| หมายเลขรุ่น | A16B-1211-0901 |
DNC Electronics อธิบายความแตกต่างสําคัญ:"บอร์ดนี้เป็นบันได PLC ที่ขยาย (เครื่องควบคุมที่สามารถเขียนโปรแกรมได้) ที่ติดตั้งบนบอร์ดที่มี EPROMs มากกว่า PMC-L ราคาถูกกว่าบนบัตรความจําสามารถนําเสนอ."
ในสถาปัตยกรรม CNC ซีรี่ย์ 0-C ของ FANUC โปรแกรมบันได PMC (Programmable Machine Controller) มีสองระดับ:
PMC-L (PMC ไลท์):โปรแกรมบันไดขนาดเล็กที่เก็บไว้บนบัตรความจํา CNC มาตรฐาน จํากัดในจํานวนขั้นตอนโปรแกรม เหมาะสําหรับเครื่องจักรที่มีกลยุทธ์ลําดับที่เรียบง่าย
PMC-M (PMC กลาง):โปรแกรมบันไดขยายที่บันทึกไว้บนบอร์ด ROM A16B-1211-0901 ที่มีความสามารถ EPROM มากกว่าการเข้าถึงการ์ดความจํา"บอร์ดเหล่านี้ปกติจะติดตั้งบน 0-C ที่ซับซ้อนกว่า, 0-D, 0-F อุปกรณ์ติดตั้งเครื่องมือ, ยอมให้ 0-C PMC-M ROM PLC หน้าที่บันไดนอกจากมาตรฐาน PMC-L".
ข้อสรุปคือ A16B-1211-0901 ใช้กับเครื่องที่ซับซ้อนกว่าฟังก์ชันเครื่องช่วยเพิ่มเติม เมื่อจํานวนขั้นตอนของ PMC-L ไม่เพียงพอ.
| ปริมาตร | มูลค่า |
|---|---|
| ประเภท PMC | PMC-M (กลาง) |
| ประเภทความจํา | ROM (ใช้ EPROM) |
| รองรับได้ | 0-B, 0-C, 0-D, 0-F |
| ประเภทเครื่อง | 0-MC 0-MD 0-MF 0-TC 0-TTC 0-TD 0-TF |
| รูปแบบ | PCB ขนาดครึ่งหรือเต็ม |
| น้ําหนัก | 00.24 ปอนด์ |
| ประเภท | PCB ที่ไม่ติดอยู่บนผิว |
Fanuc-controller.com ยืนยันสําหรับ A16B-1211-0910 ติดเคียง (PMC-M RAM board): "ให้ความจํา RAM ที่ขยายสําหรับการดําเนินการ PMC ladder logic การควบคุมลําดับเครื่องและฟังก์ชันสื่อสาร MMC. โมดูลพล็อกอินติดตั้งบนหน่วยควบคุมหลัก มักถูกจับคู่กับบอร์ด ROM A16B-1211-0901 หรือคล้ายกัน"
ในโครงสร้าง PMC-M:
ความผิดพลาดของพอร์ต ROM PMC-M:ศูนย์แปรรูปซีรีส์ 0-C พัฒนาสัญญาณเตือน PMC ละเอียดลําดับล้มเหลว, ฟังก์ชันของเครื่องจักรไม่ตอบสนอง. บอร์ด ROM A16B-1211-0901 ถูกระบุว่าเป็นความผิดพลาด.การเปลี่ยน (ที่มีสาระของโปรแกรมบันไดที่ถูกต้อง) กลับคืนการทํางาน PMC.
การปรับปรุงเครื่องมือชุด 0-C จาก PMC-L:เครื่อง CNC ซีรีส 0-C ที่ใช้ PMC-L ต้องการความจุโปรแกรมบันไดมากขึ้นหลังจากการปรับปรุงเครื่องจักรเพิ่มลําดับใหม่บอร์ด ROM A16B-1211-0901 PMC-M ถูกติดตั้งเพื่อให้ความจุ EPROM ที่ขยายสําหรับโปรแกรมใหญ่.
Q1: บอร์ด ROM PMC-M มีบทบาทอะไรเมื่อเนื้อหาของ EPROM เป็นว่างเปล่า?
A16B-1211-0901 เป็นบอร์ดฮาร์ดแวร์ ✓ ชิป EPROM ของมันเก็บโปรแกรมบันได PMC ตัวจริงสําหรับเครื่องมือเฉพาะตัวบอร์ดสํารองที่มี EPROMs เงินไม่สามารถดําเนินการใด ๆ logic ติดตามจนกว่าโปรแกรมบันไดที่ถูกต้องถูกล็อดผู้ผลิตเครื่องมือหรือช่างบริการ FANUC มีเนื้อหาโปรแกรมเดิมยืนยันก่อนสั่งแผ่นสํารองที่ไม่มีเนื้อหาโปรแกรมที่ติดตั้งล่วงหน้า
Q2: A16B-1211-0901 สามารถใช้งานได้ทั้งรูปแบบชาสซี่ CNC ขนาดครึ่งและขนาดเต็มได้หรือไม่?
CNC Electronics ยืนยันว่า: "สามารถเชื่อมต่อได้ใน 16 หรือ 32 บิท 0-C มาสเตอร์รูปแบบครึ่งหรือเต็มความกว้าง" บอร์ดนี้รองรับการตั้งชาสีทั้งสองรูปแบบยืนยันรูปแบบเชสซี่เฉพาะจากเอกสารแผ่นของเครื่องมือ.
Q3: A16B-1211-0901 ต่างกันอย่างไรกับพาน RAM PMC-M (A16B-1211-0910)?
A16B-1211-0901 เป็นพาน ROM ฐาน EPROM ที่ไม่ลุกลุกสําหรับรหัสโปรแกรมบันได PMC A16B-1211-0910 เป็นพาน RAM ฐานความจําทํางานลุกลุกสําหรับการดําเนิน PMCทั้งคู่ก็จําเป็นสําหรับระบบ PMC-M ที่สมบูรณ์แบบบอร์ด ROM เก็บโปรแกรมอย่างถาวร; บอร์ด RAM ให้พื้นที่ทํางานการดําเนินการ
Q4: การเปลี่ยน A16B-1211-0901 มีผลกระทบต่อปารามิเตอร์แกน CNC ไหม?
ไม่ ปารามิเตอร์แกน CNC (การเพิ่ม servo, ขั้นต่ําการให้อาหาร, การสับเปลี่ยนพิกัด) อยู่ใน SRAM หลักของ CNC ละกันจากบอร์ด PMC ROMการเปลี่ยน A16B-1211-0901 ไม่ส่งผลกระทบต่อพารามิเตอร์แกนที่เก็บไว้มีผลต่อโปรแกรมบันได PMC เท่านั้น ซึ่งต้องมีอยู่บน EPROM ของบอร์ดสํารอง
Q5: มีตัวเลือกการบริการอะไรสําหรับ A16B-1211-0901?
จําหน่ายหลายรายการให้บริการแผ่นนี้: MRO Electric (การแลกเปลี่ยนและซ่อมแซม), CNC Electronics (การแลกเปลี่ยน, เงินเหลือ, และซ่อมแซม), 4D Controls (บริการซ่อมแซม).บอร์ดนี้มีการสนับสนุนหลังการตลาดทั่ว 3 ทวีป.
