| สถานที่กำเนิด | ญี่ปุ่น |
| ชื่อแบรนด์ | FANUC |
| ได้รับการรับรอง | CE RoHS |
| หมายเลขรุ่น | A20B-2901-0765 |
ภายในสถาปัตยกรรมฮาร์ดแวร์ CNC ซีรีย์ 20/21 ของ FANUC หน่วย CPU หลักรองรับชุดของพล็อกอินโมดูลที่กําหนดความสามารถเฉพาะของระบบโมดูลเหล่านี้ slot ในตําแหน่งที่กําหนดไว้บนบอร์ด CPU, แต่ละตัวเพิ่มการผสมผสานของทรัพยากรความจําและฟังก์ชันอินเตอร์เฟซ

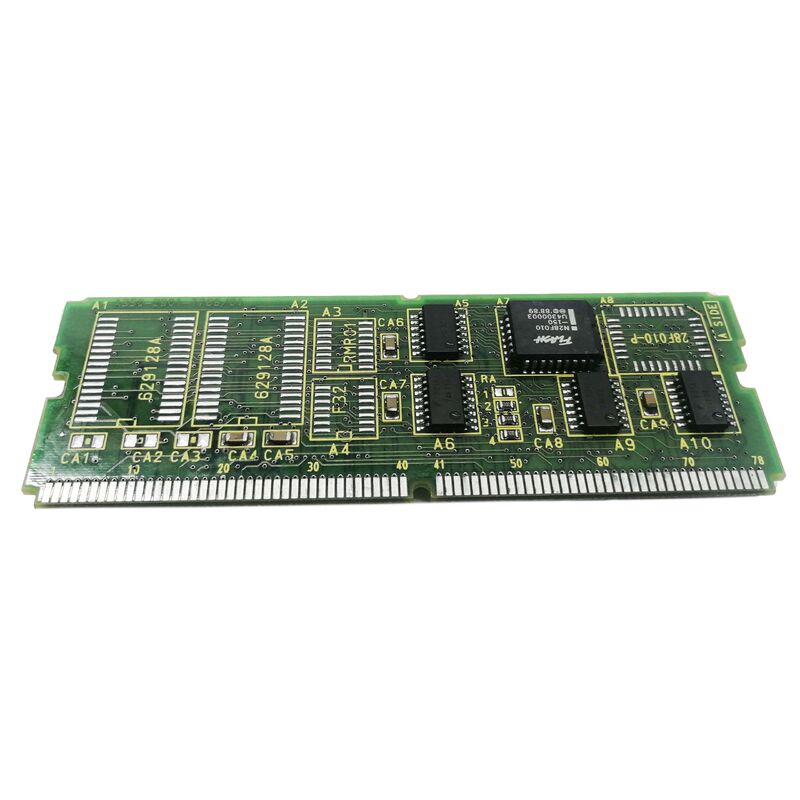

A20B-2901-0765 คือโมดูลความจําและสปินด์การรวมฟังก์ชันสองในหนึ่งพลัคอิน:
FROM (Flash ROM)ส่วนของ Flash ROM จะเก็บซอฟต์แวร์ระบบ CNC (Flash ROM) ซึ่งเป็นฟอร์มแวร์การทํางานที่กําหนดความสามารถ G-code ของ CNC, ฟังก์ชันการแสดง, การประสานงาน servo และคุณสมบัติทั้งหมดของ CNCFROM รักษาเนื้อหาของมันโดยไม่มีพลังงาน (ไม่ลุกล้า)ดังนั้นโปรแกรม CNC จะยังคงไม่เสียหาย เมื่อเครื่องถูกปิด
อินเตอร์เฟซสปินด์ซีเรียล:ส่วนของ spindle ซีเรียลให้บริการอินเตอร์เฟซการสื่อสารดิจิตอลระหว่าง CPU หลักของ CNC และ drive spindle ของเครื่อง.และสัญญาณสถานะระหว่าง CNC และเครื่องขยายกระบอก spindle ผ่านสายเชื่อมต่อลําดับที่อุทิศ.
| ปริมาตร | มูลค่า |
|---|---|
| SRAM | 0K (ไม่มี SRAM ที่ใช้แบตเตอรี่) |
| จาก | แฟลช ROM (การเก็บซอฟต์แวร์ระบบ) |
| อินเตอร์เฟซสปินด์ | สายการ์ตูน (สายการ์ตูนดิจิตอล) |
| ระบบ CNC | FANUC รุ่น 21 (FS-21) |
| การก่อสร้าง | โมดูล SMD plug-in |
| ซีรี่ย์ | A20B-2901 |
การกําหนด "0K SRAM" หมายถึงโมดูลนี้ไม่รวม SRAM ที่รองรับจากแบตเตอรี่ใด ๆ ในซีรีส์ 20/21 CNC SRAM ใช้สําหรับการเก็บปารามิเตอร์ CNC และการเก็บโปรแกรมระบบที่ใช้ A20B-2901-0765 สร้าง SRAM จากโมดูล RAM ที่แยกกัน เช่น โมดูล RAM ระดับ A20B-2901-0711 แทนที่จะรวมมันในพล็อกอินนี้.
A20B-2901-0765 เปรียบเทียบภายในครอบครัวโมดูลของมัน:
| ส่วน | SRAM | จาก | สปินด์ |
|---|---|---|---|
| A20B-2901-0760 | 256KB | อานาล็อก | |
| A20B-2901-0761 | 256KB | รายการ | |
| A20B-2901-0764 | 0KB | อานาล็อก | |
| A20B-2901-0765 | 0KB | รายการ |
0765 เป็นตัวแปรแบบ SRAM แบบไม่มี SRAM และมีสายสปินด์ซีเรียล ที่ตรงกับการปรับแต่งของซีรีส์ 21 ที่ใช้ SRAM ที่อื่น และใช้สายสปินด์ซีเรียล
ซีรี่ย์ 21 เครื่องสํารอง CNC:ระบบ CNC FANUC FS-21 ต้องการความจําและโมดูลหมุนสํารอง เครื่องที่ติดตั้งใช้เครื่องขับหมุนลําดับดิจิตอลA20B-2901-0765 (ตัวแปรสปินด์ลิสต์) เป็นตัวแทนที่ถูกต้อง.
ความผิดพลาดของอินเตอร์เฟซ spindle ซีเรียล:เครื่อง CNC ซีรีส์ 21 พัฒนาเครื่องเตือนการสื่อสารสปินด์ด้วยเครื่องขับเคลื่อนสปินด์และมอเตอร์ที่ยืนยันไม่เสียหาย A20B-2901-0765 ถูกระบุว่าเป็นโมดูลที่ล้มเหลวการเปลี่ยนคืนการสื่อสารสปินด์แบบชุด.
Q1: A20B-2901-0765 จําเป็นต้องมีโมดูล RAM แยกในระบบซีรีส์ 21 ไหม?
ใช่ เพราะ A20B-2901-0765 มี 0K SRAMปริมาตร CNC และโปรแกรมที่เก็บไว้อยู่ในโมดูล RAM แยกตัว (เช่นโมดูลชั้น A20B-2901-0711) ที่ติดตั้งอยู่ในสล็อตที่แตกต่างกันบน CPU หลักซีรีส์ 21หน่วยความจําและ spindle และหน่วย RAM ทํางานร่วมกัน
Q2: A20B-2901-0765 สามารถแทน A20B-2901-0764 (แบบแอนลาจสปินด์) ในระบบเดียวกันได้หรือไม่?
เพียงแต่ถ้าเครื่องขับกระบอกของเครื่องเปลี่ยนพร้อมกันเป็นชนิดอินเตอร์เฟซซีเรียล The analogue and serial spindle interfaces are fundamentally different — fitting a serial spindle module (0765) when the spindle amplifier expects an analogue voltage command will result in no spindle control. ตัวแปรสปินด์ (แบบซีเรียลหรือแบบแอนาล็อก) ต้องตรงกับการขับเคลื่อนสปินด์ที่ติดตั้ง
Q3: FROM บน A20B-2901-0765 มีซอฟต์แวร์ CNC หรือต้องโปรแกรมมันหลังจากติดตั้ง?
ในการทํางานปกติ FROM ในโมดูลนี้มาพร้อมโปรแกรมพร้อมกับซอฟต์แวร์ระบบ CNC จากการติดตั้งเดิมโมดูลสํารองที่มาจากรุ่น CNC เดียวกัน จะมีโปรแกรมที่เข้ากันได้. FROM เงินเปล่าหรือไม่เข้ากันต้องการซอฟต์แวร์ CNC อัพโหลดจากดิสก์การติดตั้ง FANUC ของเดิมหรือไฟล์สํารอง
Q4: ข้อควรระวัง ESD อะไรที่ใช้กับ A20B-2901-0765?
ใช้สายริมข้อมือกันสแตตติกที่ติดดิน จัดเก็บในบรรจุของแท้หรือที่เทียบเท่ากันสแตตติก การสร้าง SMD ของโมดูลนี้ทําให้ IC ของมันมีความรู้สึกต่อการปล่อยไฟฟ้าสแตตติกหลีกเลี่ยงการสัมผัสกับพื้นผิวส่วนประกอบ. ปิดเครื่อง CNC ออกโดยสิ้นเชิง ก่อนที่จะเข้าถึงหน่วย CPU เพื่อถอดหรือติดตั้งโมดูล
