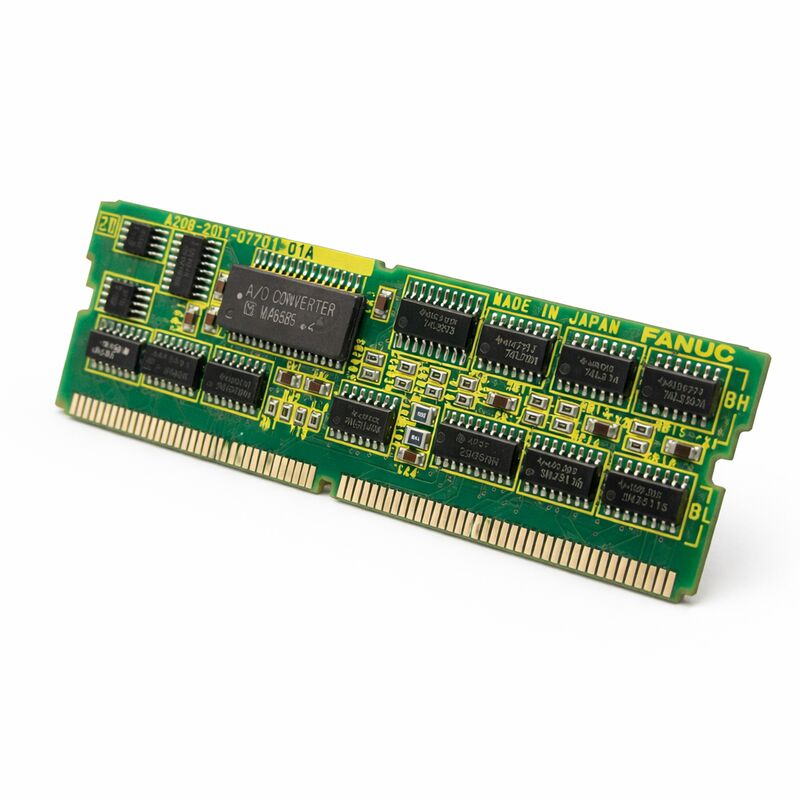

ใช้ FANUC A20B-2901-0716 A20B29010716 A2OB-29O1-O716

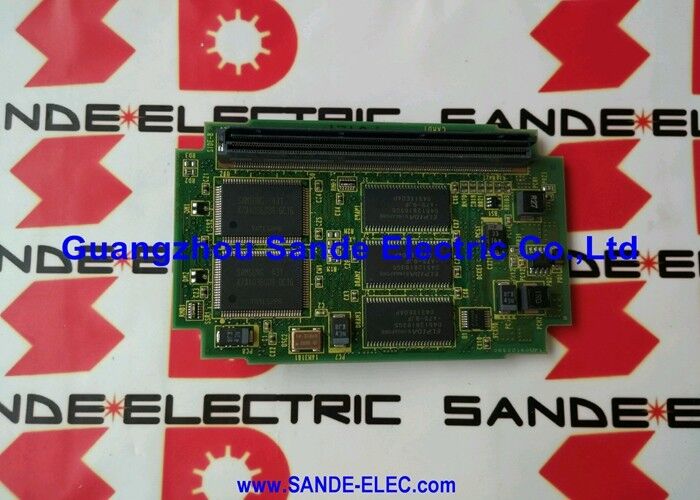

FANUC A20B-2901-0716 แรมโมดูล 128KB SRAM + 3.5MB DRAM ซีรีส์ 16/18/20/21 CNC

เลขส่วน:A20B-2901-0716

ผู้ผลิต:บริษัท ฟานุค (ญี่ปุ่น)

รายการสินค้า:A20B-2901

ประเภทสินค้า:โมดูลความจํา RAM (SMD plug-in daughter board)

ภาพรวม

A20B-2901-0716 เป็นโมดูล RAM ของ FANUC ที่รวม SRAM ที่ใช้แบตเตอรี่ 128KB กับ DRAM ขนาด 3.5MB ออกแบบเป็นพาร์ทลูก SMD plug-in สําหรับระบบควบคุม CNC ของ FANUC ซีรีส์ 16, 18, 20 และ 21

โมดูลนี้ติดตั้งโดยตรงบนบอร์ด CPU หลักของ CNC การควบคุมและการประมวลผลข้อมูลในเวลาทํางาน.

ซีรี่ย์ A20B-2901 เป็นหนึ่งในครอบครัวโมดูลที่สําคัญที่สุดของ FANUC ครับ ครับ การ์ดความจําที่ติดต่อกัน (plug-in memory cards) ที่กําหนดว่า CNC สามารถเก็บข้อมูลโครงการชิ้นส่วน, ความจํา PMC และข้อมูลการทํางานได้มากน้อยแค่ไหน

การผสมผสานความจุของ SRAM และ DRAM ที่แตกต่างกัน ให้บริการความต้องการการใช้งานที่แตกต่างกัน: SRAM ที่ใหญ่กว่าจะให้ความจุที่ไม่ลุกตัวมากขึ้นสําหรับโปรแกรมและปริมาตรฐานDRAM ที่ใหญ่กว่าจะให้ความจําในการทํางานมากขึ้นสําหรับการประมวลผลของระบบและข้อมูลชั่วคราวระหว่างการดําเนินการ.

A20B-2901-0716 อยู่ที่ระดับความจํากัดของ 128KB SRAM / 3.5MB DRAM ภายในระดับ A20B-2901 ให้ความจุ DRAM มากที่สุดในระดับ 128KB SRAM ของครอบครัวโมดูลนี้

ซึ่งทําให้มันเหมาะสมสําหรับการใช้งานที่ความเร็วในการประมวลผลข้อมูลที่เร็วมากกว่าการขยายการเก็บโปรแกรมที่รองรับแบตเตอรี่

ข้อจํากัดหลัก

SRAM vs DRAM เข้าใจสองประเภทของความจํา

ในระบบ CNC ของ FANUC SRAM และ DRAM มีบทบาทที่แตกต่างกันและสมบูรณ์

SRAM (Static Random Access Memory) ในเครื่อง CNC FANUC ใช้แบตเตอรี่ เมื่อเครื่องปิดไฟ แบตเตอรี่ลิทธิียมสํารองบนบอร์ดควบคุมการรักษาเนื้อหาของมันให้ดี.

นี่คือที่ที่ CNC เก็บทุกสิ่งที่มันต้องจําไว้ระหว่างวงจรพลังงาน โปรแกรมชิ้นงาน การสับเปลี่ยนพิกัดการทํางาน การสับเปลี่ยนเครื่องมือ ปารามิเตอร์ และข้อมูล PMC (Programmable Machine Controller)

การสูญเสียเนื้อหาของ SRAM?? ผ่านแบตเตอรี่ที่หมดแรง, เหตุการณ์ ESD ที่ฆ่าชิป SRAM, หรือความล้มเหลวของโมดูล?? หมายถึงการสูญเสียโปรแกรมและข้อมูลการตั้งเครื่องที่เก็บไว้ทั้งหมด

DRAM (Dynamic Random Access Memory) ต้องการการอัพเดทพลังงานอย่างต่อเนื่องเพื่อเก็บข้อมูล

มันสูญเสียเนื้อหาของมันในขณะที่พลังงานถูกตัดออก CNC ใช้ DRAM เป็นความจําในการทํางานระหว่างการทํางานการประมวลผล PMC logic ladder, และการเก็บข้อมูลชั่วคราวระหว่างการดําเนินโปรแกรม

DRAM มากขึ้นทําให้ระบบสามารถจัดการกับการปฏิบัติงานที่ซับซ้อนมากขึ้น และโปรแกรมที่ใหญ่กว่าในการดําเนินการ

มันถูกปรับปรุงจาก FROM (Flash ROM) หรือ SRAM เมื่อเริ่มต้น

โมดูลในบริบทของระบบ

A20B-2901-0716 ติดต่อกับซ็อต SMD ที่ได้รับการกําหนดบนบอร์ด CPU หลัก FANUC CNC

ในระบบซีรีส์ 16/18/20/21 โมดูล RAM เป็นหนึ่งในหลายพาร์ทลูกที่ติดต่อกันที่ปรับเปลี่ยนความสามารถของพาร์ทหลัก ร่วมกับโมดูล FROM (สําหรับการเก็บซอฟต์แวร์ระบบ)โมดูล PMC, โมดูลระบบ (เลือกชนิด spindle) และโมดูล servo

โมดูล RAM ที่เลือกสําหรับเครื่อง เป็นส่วนหนึ่งของรายละเอียดการควบคุมเดิมของผู้ผลิตเครื่อง

เครื่องที่ตั้งค่าสําหรับการเก็บข้อมูลหลายโปรแกรมที่ซับซ้อนหรือบันได PMC ที่กว้างใหญ่ อาจถูกสร้างขึ้นด้วย SRAM 256KB (A20B-2901-0711).

เครื่องที่ต้องการความสามารถในการทํางาน DRAM ที่สูงสุด กับการเก็บโปรแกรมที่ปานกลาง ใช้ A20B-2901-0716

แบตเตอรี่สํารอง รายการบํารุงรักษาที่สําคัญ

SRAM ขนาด 128KB ใน A20B-2901-0716 ขึ้นอยู่กับแบตเตอรี่สํารองลิเดียมทั้งหมดเพื่อเก็บเนื้อหาของมันเมื่อเครื่องถูกปิด

แบตเตอรี่ตั้งอยู่บนบอร์ด CPU หลัก ไม่ใช่บนโมดูล RAM เองเมื่อความดันของแบตเตอรี่ลดต่ํากว่าขั้นต่ํา ปกติหลังจากใช้งาน 3-5 ปีขึ้นอยู่กับสภาพ.

ในจุดนี้สารใน SRAM อาจยังคงไม่เสียหาย แต่การเปลี่ยนควรเกิดขึ้นทันที

หากแบตเตอรี่ล้มเหลวอย่างสมบูรณ์แบบและเนื้อหาของ SRAM ถูกสูญเสีย, โปรแกรมส่วน, ปริมาตร, การอับอัด, และข้อมูล PMC ทั้งหมดต้องอัพโหลดใหม่ สําหรับเครื่องจักรที่ไม่มีการสํารองปริมาตรที่มีเอกสารซึ่งอาจหมายถึงการใช้งานใหม่หลายวัน.

โปรแกรมการเปลี่ยนแบตเตอรี่เป็นประจํา รวมกับการสํารองปริมาตรฐานเป็นประจําใน USB drive หรือการโอนไฟล์ผ่านเครือข่าย จะป้องกันโหมดความล้มเหลวนี้ได้อย่างสมบูรณ์

FAQ

Q1: CNC แสดงสัญญาณระดับ RAM และไม่เริ่มต้น A20B-2901-0716 เป็นความผิดหรือไม่

ก่อนจะสรุปว่าโมดูลล้มเหลว เช็คว่าแบตเตอรี่สํารองอยู่ในสภาพเตือนด้วยหรือไม่

แบตเตอรี่ที่เสียอาจทําให้เนื้อหาของ SRAM มีความเสียหาย ซึ่งระบบจะพบว่าเป็นความผิดพลาดของ RAM

เปลี่ยนแบตเตอรี่และตรวจสอบว่าสัญญาณเตือนจะเคลียร์หลังจากการบรรจุค่าใหม่

หากสัญญาณเตือนยังคงมีด้วยแบตเตอรี่ที่ยืนยันว่าใช้ได้ดี และไม่มีการเสียสภาพของข้อมูล SRAM โมดูล A20B-2901-0716 เองต้องเปลี่ยน

Q2: A20B-2901-0716 (128KB SRAM / 3.5MB DRAM) สามารถเปลี่ยนได้ด้วย A20B-2901-0711 (256KB SRAM / 3.5MB DRAM) เพื่อเพิ่มการเก็บโปรแกรม?

เพียงแต่ถ้าการตั้งค่าฮาร์ดแวร์และซอฟต์แวร์การควบคุมรองรับโมดูล SRAM ใหญ่กว่าเครื่องควบคุมชุด 16/18/20/21 ได้กําหนดตารางความสอดคล้องสําหรับโมดูล RAM ไม่ใช่อุปกรณ์รวมทั้งหมดที่ใช้ได้สําหรับการออกแบบและการตั้งค่าตัวเลือกทั้งหมด.

ตรวจสอบความสอดคล้องในคู่มืออุปกรณ์สําหรับประเภทควบคุมเฉพาะ ก่อนติดตั้งโมดูลอื่น

การติดตั้งโมดูลที่ไม่เข้ากันได้อาจทําให้เกิดความล้มเหลวในการ boot หรือความผิดพลาดในการ mapping ความจํา

คําถามที่ 3: เมื่อเปลี่ยน A20B-2901-0716 ต้องใส่โปรแกรมและพารามิเตอร์ทั้งหมดใหม่หรือไม่

ครับ ครับ SRAM ในโมดูลที่เปลี่ยนนั้นว่างจากโรงงาน ทุกโปรแกรม, ปารามิเตอร์, เครื่องมือออฟเซต, การทํางานออฟเซต, และข้อมูล PMC ต้องลดใหม่นี่คือเหตุผลที่ทําให้การรักษาสํารองปัจจุบันเป็นสิ่งจําเป็น ก่อนการเปลี่ยนโมดูลความจํา.

ส่วนใหญ่ของ FANUC Series 16/18/20/21 ควบคุมการออกโปรแกรมสนับสนุนและปารามิเตอร์ไปยัง USB drive หรือผ่านอินเตอร์เฟซ Ethernet/RS232 ครับ

Q4: CNC แสดงความผิดพลาดความจําในพื้นที่ข้อมูล PMC แต่ไม่อื่น ๆ A20B-2901-0716 อาจมีความผิดพลาดบางส่วน?

ความล้มเหลวบางส่วน ณ ภูมิภาคเฉพาะหนึ่งของ SRAM แสดงความผิดพลาดในขณะที่อื่น ๆ ยังคงไม่เสียหาย อาจจะเกิดขึ้นในโมดูล SRAM ที่แก่ชิป SRAM แต่ละชิปภายในโมดูลอาจล้มเหลวในขณะที่อื่น ๆ ยังคงทํางาน.

หากความผิดพลาดถูกเกี่ยวข้องอย่างต่อเนื่องกับพื้นที่ข้อมูลเดียวกันและยังคงอยู่หลังจากการลดปริมาตรใหม่ ความล้มเหลวระดับชิป SRAM เป็นไปได้

โมดูลควรถูกเปลี่ยน และระบบทั้งหมดต้องถูกชาร์จใหม่จากสํารอง

Q5: ผมสามารถระบุโมดูล RAM ที่ติดตั้งอยู่ใน CNC ได้อย่างไร เพื่อยืนยันว่าผมต้องการ A20B-2901-0716?

ใบกํากับของโมดูลที่ติดตั้งสามารถอ่านได้ โดยปิดเครื่องควบคุม และเข้าถึงบอร์ด CPU หลัก

เลขส่วน A20B-2901 จะถูกพิมพ์บนฉลากของโมดูลภาพแสดงการตั้งค่าระบบ FANUC ✓ สามารถเข้าถึงได้โดยทั่วไปจากหน้าจอบํารุงรักษาระบบ ✓ แสดงการตั้งค่าโมดูลความทรงจําที่ติดตั้ง.

หากไม่มีการเข้าถึงใดอย่างหนึ่ง, เอกสารการสร้างเดิมของเครื่อง (คู่มือการบํารุงรักษาของผู้ผลิตเครื่องหรือรายการอะไหล่) ระบุชนิดโมดูลเดิม
