| สถานที่กำเนิด | ญี่ปุ่น |
| ชื่อแบรนด์ | FANUC |
| ได้รับการรับรอง | CE RoHS |
| หมายเลขรุ่น | A16B-1210-0801 |
"MPG" ตัวอักษรของ Manual Pulse Generator วงล้อมือโคเดอร์หมุนที่ใช้โดยผู้ประกอบการเครื่องจักรในการเคลื่อนย้ายแกน CNC ด้วยความแม่นยําด้วยมือที่ผลิตกระแทกไฟฟ้าCNC แปลผลักดันเหล่านี้เป็นการเคลื่อนไหวแกนที่ควบคุมได้ในขนาดที่เลือกได้ (โดยทั่วไป × 1, × 10 หรือ × 100 ต่อผลักดัน, ตรงกับ 0.001 มม, 0.01 มม, หรือ 0.1 มมต่อคลิกวงล้อมือ)

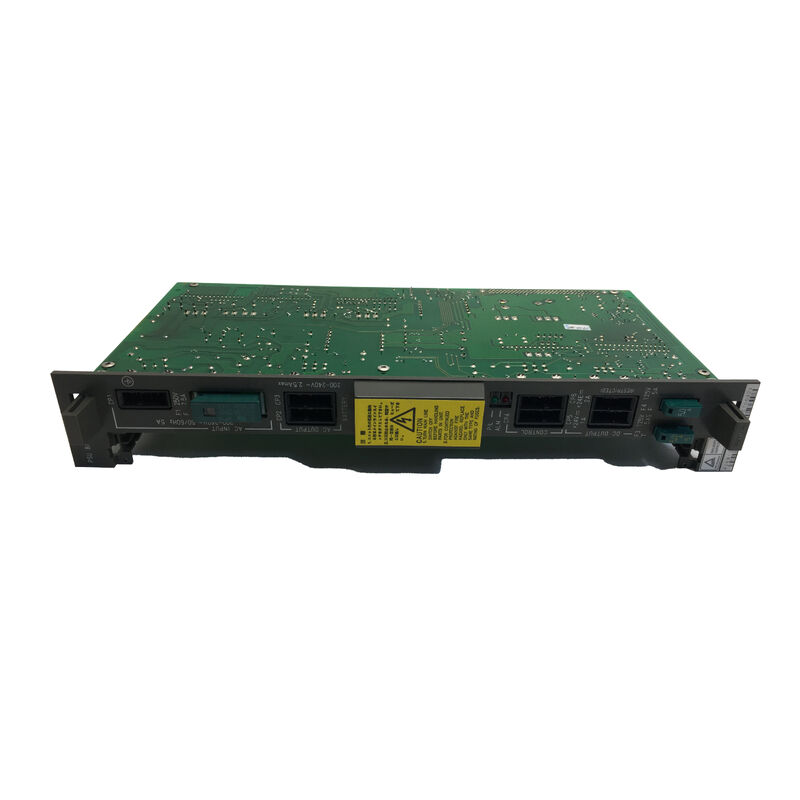

A16B-1210-0801 เป็น PCB อินเตอร์เฟซ MPG สําหรับระบบ CNC ซีรีส์ 0-A, 0-B, 0-C, 0-F, 00B และ 00Cมันได้รับรถไฟฟ้ากระแทกของวงจรมือและส่งมันไปยังเครื่องยนต์การแทรก CNC ในรูปแบบที่ถูกต้องสําหรับการตั้งตําแหน่งแกนมือ.
| ปริมาตร | มูลค่า |
|---|---|
| รองรับได้ | ซีรี่ย์ 0-A, 0-B, 0-C, 0-F, 00B, 00C |
| อินเตอร์เฟซ | MPG (เครื่องกําเนิดแรงกระแทกมือ) |
| ประเภทกระดาน | ผนัง PCB อินเตอร์เฟส |
| ซีรี่ย์ | A16B-1210 |
| การใช้งาน | การควบคุมแกนวงล้อมือด้วยมือ |
MPG (วงล้อมือ) สร้างสัญญาณโคเดอร์สี่เหลี่ยม 2 ช่องพลัส (A และ B) ในความสัมพันธ์ระยะ 90 °การโค้ดสี่เหลี่ยมนี้ทําให้บอร์ดอินเตอร์เฟซที่จะกําหนดทั้งทิศทางของการหมุนและจํานวนของกระแทก.
A16B-1210-0801 รับสัญญาณสี่เหลี่ยมเหล่านี้และ:
นับจังหวะ:อินเตอร์เฟซนับอัมพวาสที่เข้ามาจากวงล้อมือในเวลาจริง โดยรักษาการนับที่แม่นยําของวงล้อมือหมุน
กําหนดทิศทางความสัมพันธ์ระยะระหว่างช่อง A และ B บอกแผ่นอินเตอร์เฟสว่าล้อมือกําลังหมุนไปตามทิศทางนาฬิกา (ทิศทางแกนบวก) หรือตรงข้ามทิศทางนาฬิกา (ทิศทางแกนลบ)
ใช้ตัวคูณขนาด:การเลือกขนาด ×1/×10/×100 (จากสวิตช์โหมดของผู้ใช้งาน) ถูกนําไปใช้ในการนับจังหวะ, ผลิตการขยับแกนที่สั่ง
การส่งต่อ CNC:คําสั่งตําแหน่งที่มีรูปแบบถูกส่งไปยังฟังก์ชันการแทรกของ CNC ซึ่งดําเนินการเคลื่อนไหวแกนที่เรียบตามการตอบสนองกับข้อมูลของวงล้อมือ
มือล้อ MPG ไม่ทํางาน:ล้อมือ MPG ของ FANUC ซีรีส 0-C CNC หยุดผลิตการเคลื่อนไหวแกน ล้อมือเองทดสอบถูกต้อง หมุนล้อมือไม่ผลิตการเคลื่อนไหวแม้ในโหมด JOG-HANDLEบอร์ดอินเตอร์เฟซ A16B-1210-0801 ได้รับการระบุว่าเป็นความผิดพลาด. การเปลี่ยนคืนการวางตําแหน่งแกนที่ควบคุมด้วยวงล้อมือ
การบํารุงรักษาอินเตอร์เฟซวงล้อมือ CNC ซีรี 0-B:เครื่อง CNC ซีรี่ย์ 0-B ได้รับการบํารุงรักษาอิเล็กทรอนิกส์การควบคุม. บอร์ดอินเตอร์เฟซ MPG A16B-1210-0801 ได้ถูกเปลี่ยนเพื่อให้แน่ใจว่าการทํางานของล้อมือที่น่าเชื่อถือในอนาคต.
คําถามที่ 1: ทําไมการอินเตอร์เฟซ MPG จึงต้องการ PCB ที่มอบหมาย?
มือวิ่ง MPG สร้างสัญญาณโคเดอร์สี่เหลี่ยมในเวลาจริงและส่งไปยังฟังก์ชันการแทรกของ CNC ในอัตราการอัพเดท servo ของ CNCการบูรณาการการถอดรหัสของฮาร์ดแวร์พิเศษนี้ภายในบอร์ด CPU หลักเพิ่มความซับซ้อนของวงจร; PCB อินเตอร์เฟซแยกแยกการประมวลผลสัญญาณ MPG และทําให้การออกแบบบอร์ดหลักง่ายขึ้น
Q2: เกิดอะไรขึ้นเมื่อ A16B-1210-0801 ล้มเหลว
เมื่ออินเตอร์เฟซ MPG ล้มเหลว โหมด HANDLE (การวิ่งที่ควบคุมด้วยล้อมือ) จะหายไปโหมด JOG (กระตุ้นการควบคุมการวิ่งในอัตราอาหารที่โปรแกรม) และโหมด MDI (การเคลื่อนไหวที่ควบคุมโดยโปรแกรม) โดยทั่วไปยังคงทํางาน, เนื่องจากมันไม่พึ่งพาอินเตอร์เฟซ MPG การดําเนินโปรแกรมอัตโนมัติยังไม่ได้ถูกกระทบ.
Q3: A16B-1210-0801 สามารถใช้งานได้กับเครื่องจักร CNC ทุกชนิดในซีรีส์ 0-A ถึง 00C (เครื่อง lathes, ศูนย์แปรรูป)?
ใช่ การระบุความสอดคล้อง "#0A/B/C/F/00B/C" ครอบคลุมเครื่องจักรทุกชนิดภายในแต่ละซีรีส์ CNC หน่วยงานแปรรูป (0-MC, 0-MD, 0-MF), ศูนย์หมุน (0-TC, 0-TD, 0-TF)และชนิดเครื่องจักรอื่น ๆ ในครอบครัว 0. แฮร์ดแวร์ของ MPG เป็นอิสระจากการตั้งค่าประเภทของเครื่อง
Q4: การเปลี่ยน A16B-1210-0801 ต้องการการปรับปารามิเตอร์ MPG ไหม?
ตัวคูณขนาดของ MPG (×1/×10/×100) และการมอบแกนถูกตั้งค่าในปารามิเตอร์ CNC stored ที่เก็บไว้ใน SRAM หลักของ CNC ไม่ใช่ในบอร์ดอินเตอร์เฟซ MPGหลังจากติดตั้งเครื่องสํารอง A16B-1210-0801, ปริมาตร MPG ที่มีอยู่จะนําไปใช้โดยอัตโนมัติ การตรวจสอบการทํางานของวงล้อมือใน ሁነታ HANDLE ในแต่ละแกน ก่อนที่จะกลับไปผลิต
