FANUC A20B-2900-0930 โมดูลที่ใช้แล้ว A20B29000930 A2OB-29OO-O93O

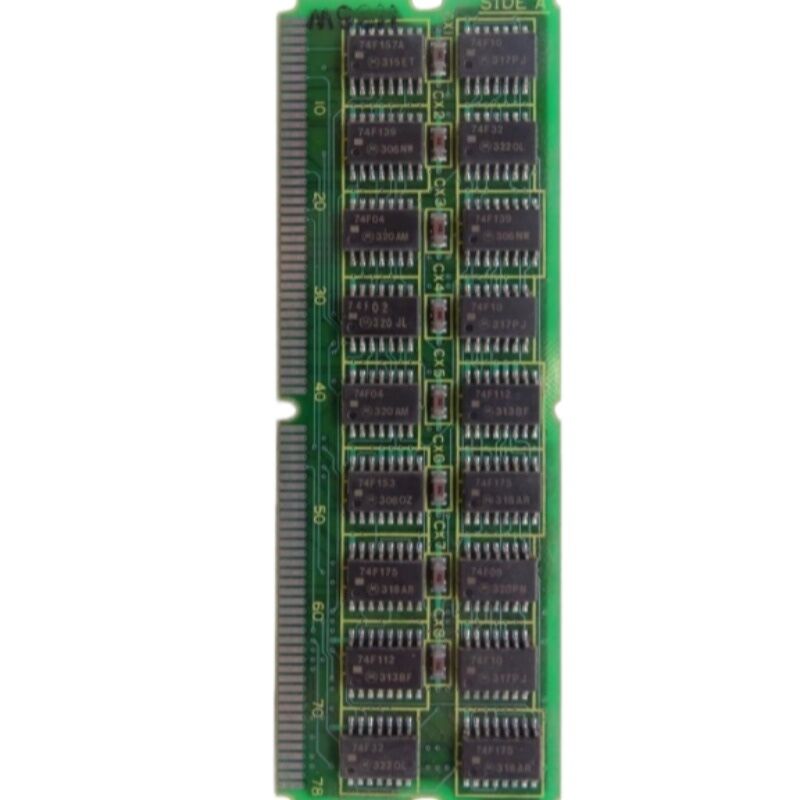

FANUC A20B-2900-0930

เลขส่วน:A20B-2900-0930

ผู้ผลิต:บริษัท ฟานุค (ญี่ปุ่น)

ประเภทสินค้า:โมดูล CPU (MPU Board)

เครื่องประมวลผล:Intel 80386SX (i386sx)

ซีรี่ย์บอร์ด:A20B-2900

ระบบที่เข้ากันได้:FANUC รุ่น 18-A, รุ่น 21 และเข้ากันได้

สถานะ:กําจัดโดยผู้ผลิต

ภาพรวม

A20B-2900-0930 เป็นโมดูล CPU สําหรับระบบ CNC ของ FANUC ซีรีส์ 18-A และใช้เป็น CPU หลักหรือซับ-CPU ใน ซีรีส์ 21 และตัวควบคุมที่เข้ากันได้

มันคือบอร์ดที่มีหน่วยประมวลผลกลาง Intel 80386SX พร้อมกับวงจรสนับสนุนรอบ ๆ ทําให้โปรเซสเซอร์ทํางานภายในสถาปัตยกรรม CNC:การสร้างนาฬิกา, bus buffering, logic memory interface, และการเชื่อมต่อกับบอร์ด CPU หลักที่มันเชื่อมต่อ

ในโครงสร้างควบคุมแบบโมดูลของ FANUC CPU ไม่ถูกบูรณาการโดยตรงกับบอร์ดหลัก แต่ใช้โหลดพล็อกอินของตัวเอง

ทําให้โมดูลพรสิเซอร์สามารถเปลี่ยนได้โดยอิสระ หากมันล้มเหลวและมันทําให้ FANUC สามารถนําเสนอความสามารถในการประมวลผลที่แตกต่างกันบนแพลตฟอร์มพอร์ตหลักเดียวกัน โดยการติดตั้งโมดูล CPU ต่าง ๆ.

A20B-2900-0930 มีโปรเซสเซอร์ 80386SX ของอินเทล 32 บิต พร้อมกับบัสข้อมูลภายนอก 16 บิตตั้งตําแหน่งเป็นทางออกที่ประหยัดและมีประสิทธิภาพในการแก้ไขการประมวลผล เมื่อควบคุมเหล่านี้ถูกผลิต.

เครื่องควบคุม CNC ไม่สามารถทํางานได้โดยไม่มีโมดูลนี้ มันเป็นแกนการประมวลผลที่มาจากฟังก์ชันอื่น ๆ ในเครื่องควบคุม

เมื่อโมดูลนี้ล้มเหลว เครื่องควบคุมจะไม่เริ่มต้น ไม่มีทางแก้ไข หน่วยต้องเปลี่ยนและซอฟต์แวร์ต้องบรรจุใหม่ ก่อนที่เครื่องจะสามารถทํางานอีกครั้ง

ข้อจํากัดหลัก

80386SX ราคาหลักการประมวลผล

อินเทล 80386SX เป็นโปรเซสเซอร์ที่โดดเด่นในอุตสาหกรรมคอมพิวเตอร์จํากัดในช่วงปลายปี 1980 และในปี 1990

มันมีความสามารถในการประมวลผลภายใน 32 บิต หมายถึงมันสามารถทํางานกับค่าข้อมูล 32 บิตภายใน ระหว่างที่ใช้บัสข้อมูล 16 บิตเพื่อสื่อสารกับความจําภายนอกและอุปกรณ์ล้อมการผสมผสานนี้ให้ผลงานการคํานวณที่แข็งแกร่งในราคาระบบที่ต่ํากว่า 80386DX bus 32 บิตเต็ม.

สําหรับแอพลิเคชั่นควบคุม CNC สิ่งที่สําคัญไม่ใช่ความเร็วของนาฬิกา แต่ความสามารถของโปรเซสเซอร์ในการดําเนินงานการควบคุมการจัดการสื่อสาร, และแสดงการแสดงภาพในรอบวงจรเวลาที่ต้องการ

เครื่อง 80386SX ให้พื้นที่สําหรับการควบคุมที่ Series 18-A ต้องการสําหรับการผลิตแอพลิเคชั่นการแปรรูป

FANUC ใช้โปรเซสเซอร์นี้ในหลายตัวแบบควบคุมในรุ่นเดียวกันและสถาปัตยกรรมโมดูล CPU ทําให้พานหลักเดียวกันสามารถใช้ได้ด้วยความเร็วหรือประเภทของโปรเซสเซอร์ที่แตกต่างกัน โดยการเปลี่ยนโมดูล CPU.

CPU หลัก VS บทบาท sub-CPU

A20B-2900-0930 มีหน้าที่แตกต่างกันไป 2 อย่าง ขึ้นอยู่กับตัวควบคุมที่มันติดตั้ง

ในระบบขนาดเล็ก รายการ 21 แบบ B เป็นตัวอย่างเฉพาะตัว หน่วยนี้ทําหน้าที่เป็น CPU หลัก

ซีรีส์ 21 เป็นแพลตฟอร์มควบคุมที่คอมพัคต์กว่า โดยที่โมดูล CPU นี้แบกภาระการประมวลผลหลัก

บอร์ดทางกายภาพเดียวกัน ทําหน้าที่ที่มีความรับผิดชอบสูงกว่านี้

ในระบบขนาดใหญ่ ซีรี่ย์ 18-A บอร์ด CPU หลักอาจมีโปรเซสเซอร์หลักที่แข็งแกร่งกว่า โดย A20B-2900-0930 ทําหน้าที่เป็น sub-CPUซับ-CPU จัดงานการประมวลผลเฉพาะเจาะจงที่แยกจากภาระงานของ CPU หลัก, ปรับปรุงการทํางานของระบบโดยรวม

การแยกแยกนี้สําคัญสําหรับการจัดหาแหล่งที่เปลี่ยน

ยืนยันบทบาทของโมดูลในเครื่องของคุณ โดยเฉพาะ ทั้งสองการปรับแต่งใช้ฮาร์ดแวร์เดียวกันแต่ซอฟต์แวร์ที่โหลดเข้าไปใน FROM ต้องสอดคล้องกับประเภทและการตั้งค่าของตัวควบคุมเฉพาะเจาะจง.

โปรแกรมโหลดหลังจากเปลี่ยน

การเปลี่ยนโมดูล CPU ในระบบ FANUC ไม่ใช่แค่การแลกเปลี่ยนฮาร์ดแวร์ โปรแกรมปฏิบัติการของ CNC ถูกเก็บไว้ในความจํา FROMเมื่อโหลด CPU ใหม่, เนื้อหา FROM โหลดเข้าไปใน DRAM ของ CPU ในตอนเปิดเครื่อง และระบบจะเริ่มต้นจากที่นั่น

หาก FROM ไม่เสียหายและมีซอฟต์แวร์เวอร์ชั่นที่ถูกต้อง ระบบควรเริ่มต้นหลังจากเปลี่ยน CPU module

ถ้า FROM เนื้อหายังได้รับความเสียหาย ทั้ง CPU และ FROM โมดูลต้องการความสนใจ ก่อนที่ระบบจะทํางานอย่างถูกต้อง

มักยืนยันความสมบูรณ์แบบ FROM ในส่วนของกระบวนการวินิจฉัยเมื่อสงสัยว่ามีความผิดพลาดของ CPU module

FAQ

Q1: เครื่องควบคุมซีรีส์ 18-A ไม่เริ่มต้น แหล่งพลังงานดูเหมือนจะทํางาน A20B-2900-0930 เป็นความผิดพลาดที่น่าจะเป็น?

สภาพไม่มีการเริ่มต้นที่มีเครื่องพลังงานที่ใช้งานได้ตรงกับความล้มเหลวของโมดูล CPU แต่ยังมีความเสียหาย FROM หรือความผิดพลาดของพานหลักด้วย

ตรวจสอบตัวชี้แจงสถานะ LED บนบอร์ดหลักตอนเปิดไฟ ✓ ลําดับ LED ได้ถูกบันทึกไว้ในคู่มือการบํารุงรักษา และแสดงระยะที่กระบวนการ boot ขยายไปก่อนหยุด

หากลําดับหยุดทันทีหลังจากเปิดโดยไม่มีกิจกรรมที่เกี่ยวข้องกับ CPU หน่วย CPU เป็นผู้ต้องสงสัยอย่างแรง

คําถามที่ 2: เครื่องควบคุมเริ่มต้นอย่างสับสน บางครั้งมันเริ่มต้นปกติ บางครั้งมันแขวนบนการเริ่มต้น

ความล้มเหลวในการเริ่มต้นที่ระยะสั้นมักจะเป็นความล้มเหลวของเครื่องเชื่อมแทนความล้มเหลวของโมดูล

โมดูล CPU ติดต่อกับบอร์ดหลักผ่านตัวเชื่อมขอบหรือปิน หากตัวเชื่อมเหล่านี้มีการออกซิเดชั่นหรือการลดลอยทางกล โมดูลอาจติดต่อไฟฟ้าที่ไม่สม่ําเสมอ

ทําความสะอาดสายเชื่อมต่อด้วยเครื่องทําความสะอาดที่เหมาะสม ใส่โมดูลใหม่อย่างมั่นคง และทดสอบใหม่

หากความผิดพลาดระยะสั้นยังคงอยู่ โมดูลเองอาจมีปัญหาด้านความร้อนหรือส่วนประกอบ

Q3: A20B-2900-0930 แทนถูกติดตั้งและเครื่อง boot แต่ทันทีสัญญาณเตือนกับความผิดพลาด CPU เกิดอะไรขึ้น?

ความผิดพลาดของ CPU หลังจากการติดตั้งกับโมดูลใหม่โดยทั่วไปแสดงให้เห็นถึงความไม่เข้ากันของซอฟต์แวร์ ภาษา FROM ของซอฟต์แวร์ไม่ตรงกับการแก้ไขโมดูล CPUหรือเนื้อหา FROM สําหรับชนิดตัวควบคุมที่แตกต่างกัน.

ตรวจสอบว่าเวอร์ชั่นโปรแกรมของโมดูล FROM เป็นที่เข้ากันได้กับโมดูล CPU แทน

ยืนยันการปรับปรุงโมดูลจากฉลากบนแผ่น และนํามาพิจารณาจากเอกสารการบํารุงรักษา

Q4: A20B-2900-0930 จากระบบซีรีส์ 21 สามารถใช้ในระบบซีรีส์ 18-A ได้หรือไม่?

ระบบทั้งสองระบบใช้ฮาร์ดแวร์โมดูล CPU เดียวกัน ไม่ว่าโมดูลจะสามารถเปลี่ยนกันได้ขึ้นอยู่กับว่าโปรแกรม FROM ในระบบเป้าหมายจะเข้ากันได้หรือไม่การปรับปรุงฮาร์ดแวร์).

ถ้าเลขชิ้นส่วนตรงกันอย่างแม่นยํา ฮาร์ดแวร์จะเข้ากันได้

โปรแกรมที่โหลดจาก FROM กําหนดพฤติกรรมการทํางาน ∙ มันไม่จําเป็นต้องเปลี่ยนเพียงเพราะโมดูลถูกมาจากชนิดควบคุมที่แตกต่างกัน

Q5: เครื่องทํางานได้อย่างถูกต้องจนถึงการกระตุ้นไฟฟ้า. หลังจากกระตุ้นไฟฟ้า, มันจะไม่เริ่มต้น. ควรเปลี่ยนโมดูล CPU ก่อน?

การกระตุ้นพลังงานสามารถทําลายส่วนประกอบอิเล็กทรอนิกส์ใด ๆ ในตัวควบคุมได้ โมดูล CPU เป็นที่รับรู้ได้ แต่เช่นกันยังเป็นปั๊มพลังงาน บอร์ดหลัก และโมดูล FROM

แทนที่จะเปลี่ยนส่วนประกอบอย่างสุ่ม ใช้ตัวชี้แจงสถานะ LED และข้อมูลการวินิจฉัยใด ๆ ที่มีอยู่บนจอควบคุม

ถ้า CPU โมดูลแสดงความเสียหายทางกายภาพ โดยวิธีเฉพาะเจาะจง ส่วนประกอบที่เผาไหม้, IC ที่แตกแตก

ถ้าไม่อย่างนั้น การวินิจฉัยแบบเป็นระบบที่พึ่งพาการที่ตัวควบคุมรายงานเมื่อเปิดเครื่องจะเชื่อถือได้มากกว่า
