| หมายเลขรุ่น | A20B-2900-0901 |
หมายเลขชิ้นส่วน: A20B-2900-0901
ผู้ผลิต: FANUC Corporation (ญี่ปุ่น)
ประเภทผลิตภัณฑ์: โมดูลควบคุมระบบ (SCM) — สปินเดิลแบบอนุกรม
ซีรีส์บอร์ด: A20B-2900
ระบบที่รองรับ: FANUC Series 18 / 21 และที่เข้ากันได้

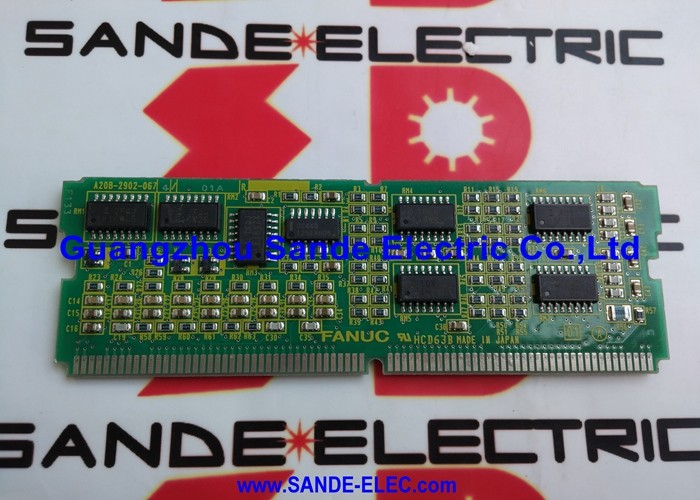

A20B-2900-0901 คือ SCM — System Control Module — พร้อมอินเทอร์เฟซสปินเดิลแบบอนุกรมสำหรับคอนโทรลเลอร์ CNC ของ FANUC Series 18 และ Series 21 เป็นบอร์ดลูกที่เสียบเพิ่มเติมซึ่งติดตั้งบนบอร์ด CPU หลักของคอนโทรลเลอร์
หน้าที่ของมันคือการเปิดใช้งานเมนบอร์ดให้ประมวลผลโปรแกรมแลดเดอร์ SCM และจัดเตรียมอินเทอร์เฟซการสื่อสารสปินเดิลแบบอนุกรมที่เชื่อมต่อ CNC กับแอมพลิฟายเออร์และมอเตอร์สปินเดิล
หากไม่มีโมดูลนี้ คอนโทรลเลอร์ Series 18 และ 21 ที่กำหนดค่าไว้จะไม่สามารถรันโปรแกรมแลดเดอร์ควบคุมเครื่องจักรได้
SCM ladder คือสะพานเชื่อมระหว่างสถานะภายในของ CNC กับโลกทางกายภาพของเครื่องจักร — มันอ่านสัญญาณอินพุตจากเครื่องจักรและส่งสัญญาณเอาต์พุตไปยังโซลินอยด์ รีเลย์ ปั๊มน้ำหล่อเย็น เครื่องเปลี่ยนเครื่องมือ และฟังก์ชันเครื่องจักรอื่นๆ ทั้งหมดที่ไม่ใช่แกนเซอร์โว
A20B-2900-0901 ให้ความสามารถในการประมวลผลสำหรับแลดเดอร์นี้ โดยติดตั้งเป็นบอร์ดลูก SMD ขนาดกะทัดรัดบน CPU หลัก
อินเทอร์เฟซสปินเดิลแบบอนุกรมบนโมดูลนี้คือสิ่งที่ทำให้ CNC สามารถสื่อสารกับแอมพลิฟายเออร์สปินเดิลแบบอนุกรมได้
ระบบสปินเดิลแบบอนุกรมของ FANUC ส่งคำสั่งความเร็ว คำสั่งทิศทาง และสัญญาณควบคุมผ่านลิงก์อนุกรมความเร็วสูงเฉพาะระหว่าง CNC และแอมพลิฟายเออร์ — แทนที่จะใช้เอาต์พุตแรงดันไฟฟ้าแบบอะนาล็อกแยกต่างหากสำหรับแต่ละสัญญาณ
โมดูลนี้จัดเตรียมส่วนปลายของลิงก์อนุกรมของ CNC สำหรับระบบ Series 18 และ 21
| พารามิเตอร์ | ค่า |
|---|---|
| หมายเลขชิ้นส่วน | A20B-2900-0901 |
| ผู้ผลิต | FANUC Corporation |
| ประเภทผลิตภัณฑ์ | โมดูลควบคุมระบบ (SCM) |
| อินเทอร์เฟซสปินเดิล | สปินเดิลแบบอนุกรม |
| ซีรีส์บอร์ด | A20B-2900 |
| ระบบที่รองรับ | FANUC Series 18 / 21 และที่เข้ากันได้ |
| การออกแบบ | บอร์ดลูกแบบเสียบชนิด SMD |
| การติดตั้ง | เสียบเข้ากับเมนบอร์ด CPU หลัก |
| แหล่งกำเนิด | ญี่ปุ่น |
| อุณหภูมิการทำงาน | 0 – 55°C |
| อุณหภูมิการจัดเก็บ | −20 – 60°C |
| ความชื้น | สูงสุด 75% RH (ไม่ควบแน่น) |
| สภาพที่มีจำหน่าย | ใหม่ (ส่วนเกิน) / ปรับปรุงใหม่ / ซ่อมแซม |
SCM (Sequence Control Module) ladder ในระบบ FANUC Series 18/21 คือเอนจิ้นตัวควบคุมเครื่องจักรที่ตั้งโปรแกรมได้ — เทียบเท่ากับฟังก์ชันที่ FANUC เรียกว่า PMC (Programmable Machine Controller) บนแพลตฟอร์มอื่น
มันประมวลผลโปรแกรมแลดเดอร์ที่ผู้สร้างเครื่องมือเครื่องจักรเขียนขึ้นเมื่อกำหนดค่าเครื่องจักร
ทุกครั้งที่ผู้ปฏิบัติงานกดปุ่มบนแผงควบคุม SCM ladder จะตอบสนอง
M-code ทุกตัวที่โปรแกรม NC ออกคำสั่ง — M03 สำหรับสปินเดิล CW, M06 สำหรับการเปลี่ยนเครื่องมือ, M08 สำหรับเปิดน้ำหล่อเย็น — จะผ่าน SCM ladder ก่อนที่จะกลายเป็นแอ็คชั่นของเครื่องจักร
แลดเดอร์อ่านเอาต์พุต M-code ของ CNC, อินพุตเซ็นเซอร์ของเครื่องจักร และสถานะเวลาของเครื่องจักร จากนั้นจึงขับเคลื่อนเอาต์พุตที่เหมาะสม
A20B-2900-0901 ให้ความสามารถในการประมวลผล SCM ladder บนเมนบอร์ด Series 18/21 เป็นฮาร์ดแวร์ที่แลดเดอร์ทำงานอยู่
โปรแกรมแลดเดอร์เองถูกเก็บไว้ในหน่วยความจำ FROM — โมดูลแยกต่างหาก บอร์ดนี้ประมวลผลคำสั่งที่เก็บไว้ที่นั่น
FANUC ได้เปิดตัวอินเทอร์เฟซสปินเดิลแบบอนุกรมเพื่อแทนที่วิธีการควบคุมแบบอะนาล็อกก่อนหน้านี้ การควบคุมสปินเดิลแบบอะนาล็อกใช้สัญญาณแรงดันไฟฟ้า — โดยทั่วไปคือ ±10V — เพื่อสั่งความเร็วสปินเดิล
แรงดันไฟฟ้าต้องถูกสร้างขึ้นอย่างแม่นยำ ส่งอย่างถูกต้อง และรับอย่างถูกต้องเพื่อให้การควบคุมความเร็วแม่นยำ สัญญาณรบกวน ความยาวสายเคเบิล และอายุของส่วนประกอบล้วนส่งผลต่อคุณภาพของคำสั่งแบบอะนาล็อก
การสื่อสารสปินเดิลแบบอนุกรมแทนที่เส้นทางอะนาล็อกนี้ด้วยลิงก์อนุกรมแบบดิจิทัล
CNC คำนวณความเร็วสปินเดิลที่ต้องการเป็นตัวเลขและส่งไปยังแอมพลิฟายเออร์สปินเดิลเป็นแพ็กเก็ตข้อมูลดิจิทัล
แอมพลิฟายเออร์รับค่าดิจิทัลที่แม่นยำและประมวลผล การสื่อสารไม่ได้รับผลกระทบจากสัญญาณรบกวนและการเสื่อมสภาพที่ส่งผลต่อสัญญาณอะนาล็อก
A20B-2900-0901 จัดเตรียมอินเทอร์เฟซสปินเดิลแบบอนุกรมฝั่ง CNC สำหรับคอนโทรลเลอร์ Series 18/21
มันสร้างสตรีมข้อมูลอนุกรมที่แอมพลิฟายเออร์สปินเดิลรับและตีความ
ความเร็วสปินเดิล ทิศทาง เป้าหมายการวางแนว และการอ่านสถานะ ทั้งหมดเดินทางบนลิงก์อนุกรมนี้
A20B-2900-0901 ถูกจัดทำเอกสารเป็นโมดูล SCM สำหรับทั้งคอนโทรลเลอร์ CNC Series 18 และ Series 21
บทบาทของมันเหมือนกันทั้งสอง: การจัดเตรียมการประมวลผล SCM ladder และการสื่อสารสปินเดิลแบบอนุกรมบนบอร์ด CPU หลัก
โมดูลคู่หู A20B-2900-0900 จัดเตรียมอินเทอร์เฟซสปินเดิลทั้งแบบอนุกรมและแบบอะนาล็อกพร้อมกัน
-0901 จัดเตรียมสปินเดิลแบบอนุกรมเท่านั้น ในเครื่องจักรที่มีแอมพลิฟายเออร์สปินเดิลแบบอนุกรมและไม่ต้องการเอาต์พุตแบบอะนาล็อก -0901 เป็นตัวเลือกที่เหมาะสม
ในระบบที่ต้องการความสามารถสปินเดิลทั้งแบบอนุกรมและแบบอะนาล็อกพร้อมกัน จำเป็นต้องใช้ -0900 แทน
Q1: สปินเดิลของเครื่องทำงานได้ แต่ M-codes ไม่ทำงาน CNC ไม่แสดงการแจ้งเตือน SCM/PMC อาจเป็นเพราะ A20B-2900-0901 มีปัญหาหรือไม่?
หาก M-codes ไม่สามารถตอบสนองการทำงานของเครื่องได้เลย ในขณะที่สปินเดิล (อนุกรม) และแกนทำงานปกติ SCM ladder อาจจะไม่ทำงาน
ตรวจสอบหน้าจอสถานะ SCM/PMC ของ CNC สำหรับสถานะการประมวลผลแลดเดอร์ หากแลดเดอร์หยุดทำงานหรือไม่ได้รับการโหลด นั่นคือปัญหาการกำหนดค่าซอฟต์แวร์
หากแลดเดอร์รายงานว่ากำลังทำงาน แต่เอาต์พุตไม่ตอบสนอง วงจรเอาต์พุตไดรฟ์ของบอร์ดอาจมีข้อผิดพลาด
ตรวจสอบบอร์ดเพื่อหาความเสียหายที่มองเห็นได้ และตรวจสอบ LED วินิจฉัยของบอร์ดหากมี
Q2: ความแตกต่างระหว่าง A20B-2900-0901 และ A20B-2900-0900 คืออะไร?
0901 จัดเตรียมอินเทอร์เฟซสปินเดิลแบบอนุกรมเท่านั้น 0900 จัดเตรียมอินเทอร์เฟซสปินเดิลทั้งแบบอนุกรมและแบบอะนาล็อก หากแอมพลิฟายเออร์สปินเดิลของเครื่องเป็นแบบอนุกรม (FANUC αi หรือคล้ายกัน) 0901 ก็เพียงพอแล้ว
หากเครื่องต้องการเอาต์พุตแรงดันไฟฟ้าแบบอะนาล็อกสำหรับสปินเดิลพร้อมกัน — บางการกำหนดค่าใช้การตั้งค่าสปินเดิลคู่กับแอมพลิฟายเออร์ประเภทผสม — จำเป็นต้องใช้ 0900
ยืนยันประเภทแอมพลิฟายเออร์สปินเดิลก่อนที่จะจัดหาตัวทดแทน
Q3: หลังจากเปลี่ยนโมดูลนี้ โปรแกรม SCM ladder ถูกโหลดแล้ว แต่การวางแนวสปินเดิลไม่ทำงาน การเคลื่อนที่ของแกนปกติ ควรตรวจสอบอะไรบ้าง?
การวางแนวสปินเดิลต้องการทั้งการสื่อสารสปินเดิลแบบอนุกรมและพารามิเตอร์ SCM ladder ที่เฉพาะเจาะจงเพื่อให้ได้รับการกำหนดค่าอย่างถูกต้อง
หลังจากการเปลี่ยนโมดูล ให้ยืนยันว่าพารามิเตอร์สปินเดิลทั้งหมด — ความเร็วในการวางแนว การกำหนดค่าเซ็นเซอร์ตำแหน่ง และการกำหนด M-code สำหรับการวางแนว — ได้รับการกู้คืนจากการสำรองข้อมูล
หากพารามิเตอร์ถูกต้อง ควรยืนยันการเชื่อมต่อสปินเดิลแบบอนุกรมระหว่างบอร์ดนี้และแอมพลิฟายเออร์สปินเดิล: ตรวจสอบสายสปินเดิลแบบอนุกรมที่ปลายทั้งสองข้าง
Q4: โมดูลถูกถอดออกเพื่อตรวจสอบและติดตั้งใหม่ CNC แสดงการแจ้งเตือนสปินเดิลแบบอนุกรม เกิดอะไรขึ้น?
การแจ้งเตือนสปินเดิลแบบอนุกรมทันทีหลังจากการใส่กลับเข้าไปใหม่มักเป็นปัญหาการเสียบขั้วต่อ หน้าสัมผัสขั้วต่อขอบของโมดูลอาจไม่ได้เสียบเข้าที่อย่างสมบูรณ์หลังจากการใส่กลับเข้าไปใหม่
ปิดเครื่อง ถอดโมดูล ตรวจสอบหน้าสัมผัสขั้วต่อเพื่อหาความเสียหายหรือสิ่งปนเปื้อน เสียบกลับเข้าไปใหม่ให้แน่น และเปิดเครื่องอีกครั้ง
หากการแจ้งเตือนยังคงอยู่กับการเชื่อมต่อที่ดีที่ยืนยันแล้ว ควรตรวจสอบวงจรสปินเดิลแบบอนุกรมของโมดูลหรือวงจรรับของแอมพลิฟายเออร์
Q5: สามารถสำรองข้อมูลโปรแกรม SCM ladder ก่อนเปลี่ยนโมดูลนี้ได้หรือไม่?
ใช่ SCM/PMC ladder ถูกเก็บไว้ในหน่วยความจำ FROM ของคอนโทรลเลอร์ ไม่ใช่บนโมดูลนี้
เนื้อหา FROM — รวมถึงโปรแกรมแลดเดอร์ — สามารถสำรองข้อมูลไปยังการ์ดหน่วยความจำได้โดยใช้ฟังก์ชันสำรองข้อมูลหน้าจอการบูตของคอนโทรลเลอร์
การเปลี่ยน A20B-2900-0901 จะไม่ส่งผลกระทบต่อเนื้อหา FROM
แลดเดอร์ที่มีอยู่ก่อนการเปลี่ยนยังคงพร้อมใช้งานหลังจากการเปลี่ยน
ไม่จำเป็นต้องสำรองข้อมูลแลดเดอร์เฉพาะสำหรับการสลับโมดูลนี้ แต่ขอแนะนำให้สำรองข้อมูลทั้งหมดก่อนการทำงานบำรุงรักษาเสมอ
