| สถานที่กำเนิด | ญี่ปุ่น |
| ชื่อแบรนด์ | FANUC |
| ได้รับการรับรอง | CE RoHS |
| หมายเลขรุ่น | A16B-1200-0880 |
ซีรีย์ FANUC Power Mate เป็นคลาสของเครื่องควบคุม CNC compact ที่ออกแบบมาเพื่อบูรณาการโดยตรงกับระบบการขับเคลื่อน servoเมื่อระบบ FANUC CNC มาตรฐานใช้ตู้ควบคุมแยกต่อกับเครื่องขับเคลื่อน servo ที่แยกตัว, พาวเวอร์เมทจะนําข้อมูลการควบคุม CNC ลงในหรือติดกับฮาร์ดแวร์ของเครื่องขับเอง

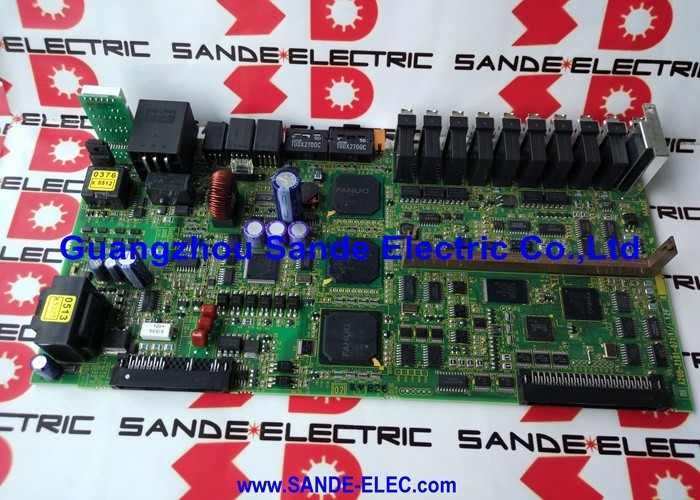

A16B-1200-0880 เป็น PCB การควบคุม servo ที่อุทิศไว้สําหรับทั้งเครื่องควบคุม Power Mate A และ Power Mate Bมันบริหารการดําเนินการ servo loop และสัญญาณควบคุมสําหรับแกนที่ขับเคลื่อนโดยระบบ Power Mate.
| ปริมาตร | มูลค่า |
|---|---|
| รองรับได้ | FANUC พาวเวอร์เมท A, พาวเวอร์เมท B |
| ประเภทกระดาน | PCB การควบคุมเซอร์โว |
| ซีรี่ย์ | A16B-1200 |
| การใช้งาน | การควบคุมแกนเซอร์โวคอมแพคท์ CNC |
A16B-1200-0880 ทําหน้าที่ควบคุมแกนเซอร์โวในระบบ Power Mate:
การดําเนินการวงจรความเร็ว:The servo control PCB receives position commands from the Power Mate's CNC CPU and executes the velocity control loop — computing the motor speed command required to achieve the commanded position at the required rate.
อินเตอร์เฟซการควบคุมปัจจุบัน:เซอร์โอบีซีบี (Servo PCB) ให้สัญญาณควบคุมสู่ระดับพลังงานของเครื่องขับเคลื่อน, ปรับปรุงกระแสของมอเตอร์ที่ผลิตทอร์คที่ต้องการ
อินเตอร์เฟซการตอบสนอง:การตอบสนอง Encoder จาก servo motor เชื่อมต่อกับ PCB การควบคุม servo ปิดวงจรความเร็วและตําแหน่งในเวลาจริง
แพวเวอร์เมท A ความผิดพลาดการควบคุมเซอร์โว:เครื่องควบคุม FANUC Power Mate A พัฒนาสัญญาณเตือน servo stop การเคลื่อนไหวแกนและรหัสความผิดพลาดของ servo จะถูกแสดงให้เห็น. A16B-1200-0880 ถูกระบุว่าเป็นความผิดพลาด PCB การควบคุม servo.การเปลี่ยนคืนการควบคุมแกน servo.
การบํารุงรักษา Power Mate B:เครื่องบดที่มีเครื่อง Power Mate B ถูกดําเนินการบํารุงรักษาตามแผน เครื่องบด A16B-1200-0880 การควบคุม servo PCB ถูกเปลี่ยนเป็นส่วนหนึ่งของการต่ออายุอิเล็กทรอนิกส์การขับเคลื่อน
Q1: FANUC Power Mate คืออะไร และมันแตกต่างจาก FANUC CNC มาตรฐานอย่างไร?
พาวเวอร์เมท เป็นเครื่องควบคุม CNC compact ที่บูรณาการกับระบบการขับเคลื่อน servo หรือติดกับระบบโดยตรง18) เป็นตัวควบคุมเครื่องจักรที่มีคุณสมบัติครบครันในตู้แยก. พาวเวอร์เมทถูกออกแบบมาเพื่อการใช้งานแบบเรียบง่ายและมีแกนเดียวต่อแกนจํากัด
Q2: A16B-1200-0880 ให้บริการทั้ง Power Mate A และ Power Mate B?
ใช่ PCB การควบคุม servo A16B-1200-0880 ได้รับการยืนยันสําหรับทั้งเครื่องควบคุม Power Mate A และ Power Mate B ทั้งคู่มีสถาปัตยกรรมบอร์ดควบคุม servo ที่เหมือนกันรูปแบบเครื่องควบคุมที่เข้ากันได้กําหนดความแตกต่างของโปรแกรมหรือปารามิเตอร์.
Q3: เครื่องเตือนเซอร์โวไหนแสดงให้เห็นความผิดพลาด A16B-1200-0880?
ความผิดพลาดของเซอร์โวที่เกี่ยวข้องกับพีซีบีการควบคุมเซอร์โวมักจะปรากฏในรูปแบบของสัญญาณเตือนเซอร์โวแอมพลิเฟอร์ ความผิดพลาดของลุปปัจจุบัน หรือความผิดพลาดในการควบคุมความเร็วในจอเตือนของ Power Mateเหล่านี้แตกต่างจากสัญญาณเตือน Encoder (ที่ชี้ไปที่มอเตอร์หรือสายไฟ Encoder) และจากความผิดพลาดของไฟฟ้าหากเครื่องปรับรหัสและไฟฟ้าได้รับการตรวจสอบว่าใช้ได้ดี แต่สัญญาณเตือนการทํางานยังคงอยู่ A16B-1200-0880 เป็นขั้นตอนการวินิจฉัยต่อไป
Q4: การเปลี่ยน A16B-1200-0880 ต้องการการใส่ปริมาตร servo ใหม่หรือไม่?
ปริมาตรเซอร์โวสําหรับแกน Power Mate อยู่ในความทรงจําปริมาตรของตัวควบคุม โดยแยกจาก PCB การควบคุมเซอร์โวพาวเวอร์เมทใช้ใหม่ปริมาตรการเซอร์โวที่มีอยู่. ตรวจสอบการตอบสนองของเซอร์โวที่ความเร็วต่ํา ก่อนที่จะกลับไปผลิต หากความจําปารามิเตอร์ของพาวเวอร์เมทยังได้รับผลกระทบ ซ่อมแซมจากสํารองก่อนการทดสอบ
Q5: การป้องกัน ESD อะไรที่ใช้ในการจัดการ A16B-1200-0880?
การจัดการด้วยสายรัดข้อมือกันสแตตติกที่ติดดินบนหม้อ ESD ปลอดภัย PCB การควบคุม servo มีส่วนประกอบที่มีความรู้สึกต่อไฟฟ้าสแตตติก การเก็บและขนส่งในบรรจุแบบกันสแตตติกปิดการควบคุม Power Mate อย่างสมบูรณ์แบบและตรวจสอบทั้งหมด capacitors การขับเคลื่อนที่ถูกปล่อยก่อนการถอนหรือติดตั้งบอร์ดนี้.
