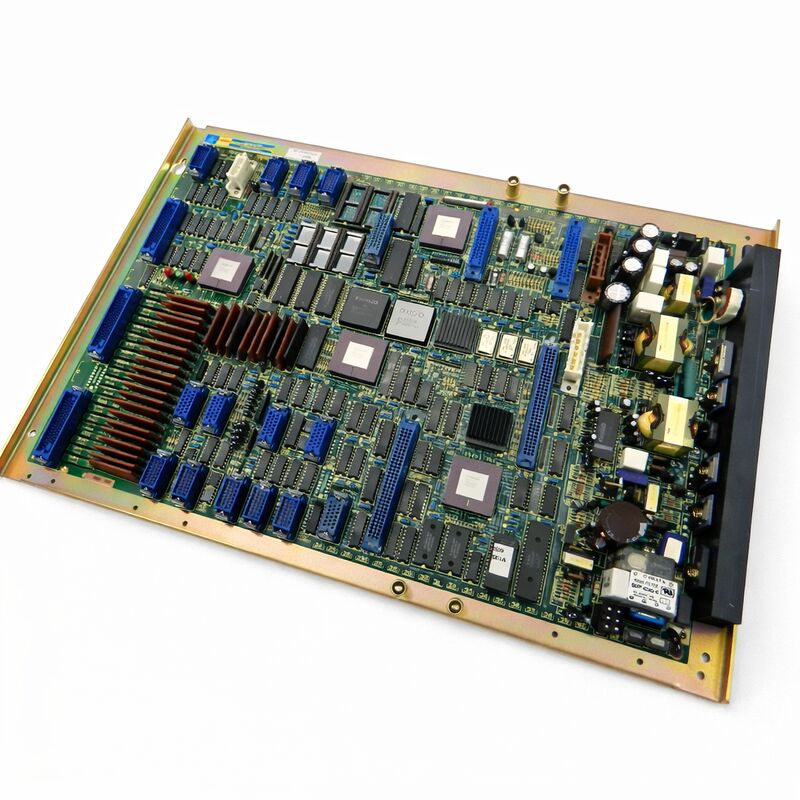

A16B-1010-0240 Fanuc Mother Board A16B10100240 AI6B-IOIO-O24O การใช้งานของเครื่องยนต์

FANUC A16B-1010-0240 ∙ F0-Mate Master PCB ∙ ระบบ 10 / 11 / 12 และ F0-Mate CNC จากญี่ปุ่น

เลขส่วน:A16B-1010-0240

ผู้ผลิต:บริษัท ฟานุค (ญี่ปุ่น)

ประเภทสินค้า:Master PCB (บอร์ด CPU หลัก)

ซีรี่ย์บอร์ด:A16B-1010

ระบบที่เข้ากันได้:ระบบ FANUC 10, 11, 12; F0-Mate CNC

การควบคุมแกน:2 แกน (พร้อมการขยายแกนเพิ่มเติมตามต้องการ)

ภาพรวม

A16B-1010-0240 เป็น PCB หลัก ผัง CPU หลัก สําหรับระบบ CNC F0-Mate ของ FANUC และระบบที่เกี่ยวข้องกับระบบ 10, 11 และ 12 ระบบควบคุม

มันเป็นมหาบอร์ดดิจิตอลรุ่นแรก ของซีรีส์แมท:อุปกรณ์ CNC ที่อยู่ลําพังที่ออกแบบมาสําหรับตลาดเครื่องมือที่ล่างกว่าที่ราคาและความเรียบง่ายมีความสําคัญพร้อมกับผลงานดิจิทัลที่น่าเชื่อถือ.

การตั้งชื่อ F0-Mate ระบุว่านี่เป็นระบบ CNC หลักฐานที่สมบูรณ์แบบ

ไม่เหมือนกับตัวควบคุมขนาดใหญ่ 0-A และ 0-C หลังมา ที่ใช้โครงสร้างแบบโมดูลาร์ที่ใช้ราคเครื่อง F0-Mate เก็บฟังก์ชัน CNC ที่สําคัญไว้บนแผ่นหลักเดียว.

บอร์ดนี้ประกอบด้วย CPU หลัก อินเตอร์เฟซ servo สําหรับการควบคุมดิจิตอลสองแกน ส่วน I / O สําหรับเชื่อมต่อเครื่องจักรและการสนับสนุนระบบการเก็บคาเซ็ต PC ที่ใช้ในตัวควบคุมเหล่านี้ แทนหน่วยบันได PMC-L ที่พบในเครื่องขนาดใหญ่ 0-series.

บอร์ดขับเคลื่อนจอแกรฟิกแบบมโนโครมเบื้องต้นที่เหมาะสมกับการใช้งานของเครื่องมือที่มันถูกออกแบบมา

การใช้งานเหล่านี้มักจะเป็นศูนย์หมุนขนาดเล็กและศูนย์แปรรูปขนาดเล็กที่จํานวนแกนต่ํา ความซับซ้อนของโปรแกรมมีปริมาณปานกลางและความสําคัญคือการทํางานแบบดิจิทัล CNC ที่น่าเชื่อถือในราคาที่เข้าถึงได้เอฟ0-เมททําสําเร็จ

มันคือเครื่อง CNC ดิจิตอลที่ใช้งานได้อย่างสมบูรณ์แบบ ในแพคเกจที่คอมแพคต์

ระบบเหล่านี้หลายอย่างยังคงใช้งานได้ในปัจจุบัน โดยใช้เครื่องจักรที่ถูกออกแบบมา

ข้อจํากัดหลัก

F0-Mate ในบริบท

แพลตฟอร์ม CNC 0-series ของ FANUC เป็นหนึ่งในสายสินค้า CNC ที่ประสบความสําเร็จทางการค้ามากที่สุดในยุคนั้น0-C ∙ ศูนย์แปรรูปและศูนย์หมุนที่ใช้พลังงานในอุตสาหกรรมผลิตทั่วโลก.

รุ่น Mate เป็นคําตอบของ FANUC ต่อตลาดที่สําคัญ:ผู้สร้างเครื่องจักรที่ต้องการเครื่อง CNC ดิจิตอล FANUC ของแท้ แต่พบว่า 0-series เต็มที่แพงเกินไปหรือใหญ่เกินไปสําหรับการออกแบบเครื่องจักรคอมแพคต์ของพวกเขา.

F0-Mate สร้างพื้นฐานของประสบการณ์ 0-series การควบคุม servo ดิจิตอลการทํางาน G-code แบบมาตรฐาน ในรูปแบบและราคาที่เหมาะสมกับเครื่องจักรขนาดเล็ก.

พลังงานพลังงานที่ติดตั้งในบอร์ดกําจัดความจําเป็นของโมดูล PSU ที่แยกแยก. I / O ที่ติดตั้งกําจัดความจําเป็นของบอร์ด I / O ที่แยกแยกสําหรับการเชื่อมต่อเครื่องจักรพื้นฐาน.

การควบคุมสองแกนเป็นมาตรฐาน โดยมีตัวเลือกในการเพิ่มแกนที่สามผ่านบอร์ดเสริม 1810-0010 เมื่อเครื่องต้องการ

การเก็บข้อมูลในคาเซ็ทคอมพิวเตอร์ เป็นลักษณะที่นิยามของรุ่นนี้ โปรแกรมส่วนหนึ่งถูกเก็บไว้บนเทปคาเซ็ทที่สามารถลากเข้าไปในตัวควบคุมได้

นี่คือเทคโนโลยีที่ยอมรับในยุคนั้น สําหรับเครื่องจักรประเภทนี้

บทบาทของคณะกรรมการใหญ่

ทุกฟังก์ชันของ F0-Mate CNC ผ่านบอร์ดหลักนี้ เมื่อผู้ใช้เครื่องใส่คําสั่งที่คีย์บอร์ด MDI บอร์ดหลักจะประมวลผลมันเมื่อ CNC ติดต่อเส้นทางการตัด, บอร์ดหลักคํานวณตําแหน่งแกน

เมื่อ PMC กลยุทธ์อ่านข้อมูลเข้าของเครื่อง และขับเคลื่อนผลิตของเครื่อง การประกอบการ I/O นั้นผ่านส่วน I/O บนบอร์ดนี้

เมื่อจอแสดงเนื้อหาโปรแกรม หรือตําแหน่งแกน การสร้างกราฟิกเกิดขึ้นบนบอร์ดนี้

การมุ่งมั่นในฟังก์ชันนี้ หมายความว่า การเสียสัญญานิเทศจะหยุดเครื่องจักรโดยสิ้นเชิง

ไม่มีการทํางานบางส่วนที่เป็นไปได้ เมื่อบอร์ดหลักล้มเหลว ไม่มีบอร์ดอื่นใดที่จะดําเนินหน้าที่ของมัน

เครื่องทํางานไม่ได้ จนกว่าบอร์ดจะซ่อมหรือเปลี่ยน

การวินิจฉัย F0-Mate ที่มีข้อสงสัยว่ามีปัญหาในบอร์ดหลัก เริ่มจากการกําจัดสาเหตุที่ง่ายกว่า

ความผิดพลาดในระบบไฟฟ้าในบอร์ดผลิตจอมืดและไม่มีการตอบสนองของเครื่องจักร

ความผิดพลาดของ CPU ปกติจะผลิตสัญญาณเตือนเมื่อเปิดเครื่อง ที่ตัวควบคุมไม่สามารถเคลียร์ได้

ความผิดพลาดของอินเตอร์เฟซ servo สร้างสัญญาณเตือน servo ในการเริ่มต้น โดยไม่มีสาเหตุทางกล

การอ่านรหัสเตือนภัย ถ้ามีรหัสเตือนภัยแสดงออก เป็นขั้นตอนแรกในการวินิจฉัย

ซ่อมแซมและบํารุงรักษาระบบเดิม

A16B-1010-0240 เป็นผลิตภัณฑ์เก่า FANUC ได้หยุดการผลิตเดิมมานานแล้ว

อย่างไรก็ตาม เครื่องจักรที่ใช้มัน มักยังมีผลผลิตได้

ศูนย์หมุนขนาดเล็กที่มีการดูแลดี พร้อมกับเครื่องควบคุม F0-Mate สามารถทํางานได้อย่างน่าเชื่อถือเป็นเวลาหลายสิบปีโดยให้อุปกรณ์อิเล็กทรอนิกส์ได้รับการบํารุงรักษา.

การรักษาเครื่องจักรด้วยเครื่องควบคุมนี้ หมายถึงการรักษาการเข้าถึงบอร์ดสํารอง

ตลาดซัพพลายโซนหลังการใช้งาน ผนังส่วนเกินที่ผ่านการทดสอบ ผนังเดิมที่ซ่อมแซมโดยมืออาชีพ และบริการแลกเปลี่ยนที่ให้บริการโดยผู้เชี่ยวชาญด้านบริการ CNC

บริการซ่อมบํารุงในระดับบอร์ดมักสามารถซ่อมบํารุง A16B-1010-0240 ที่ล้มเหลวได้ในราคาที่ต่ํากว่าราคาของหน่วยเปลี่ยนที่ได้รับการทดสอบ

FAQ

Q1: เครื่องควบคุม F0-Mate แสดงจอว่างและไม่ตอบสนองกับข้อมูลใด ๆ เครื่องไม่มีสัญญาณเตือนอื่น ๆ อะไรคือสาเหตุที่น่าจะเป็น

หน้าจอว่างที่ไม่มีการตอบสนองของตัวควบคุมมักจะแสดงให้เห็นถึงการสูญเสียของเครื่องพลังงานภายในของบอร์ดหลัก หรือความผิดพลาดของ CPU ที่ทําให้การเริ่มต้นไม่สามารถทํางานได้เริ่มต้นยืนยันว่าความดันการให้บริการภายนอกที่ควบคุมถูกต้อง.

ถ้าการให้พลังงานภายนอกยืนยันว่าดี วงจรไฟฟ้าภายในของบอร์ดอาจล้มเหลว

ตรวจ สอบ บอร์ด ให้ เห็น ว่า มี เฟยส์ ที่ ตก หรือ มี อะไหล่ ที่ มี ความ เสียหาย อย่าง เห็น ได้ เงิน. การ ซ่อม บอร์ด หรือ การ เปลี่ยน เป็น ขั้นตอน ต่อ ไป ที่ เหมาะ สม.

Q2: เครื่องทํางาน แต่จอแสดงเนื้อหาบางส่วนเท่านั้น ครับ บางพื้นที่ถูกต้อง และบางส่วนก็ผิดปกติ เครื่อง CNC ทํางานปกติ

การแสดงความบกพร่องในการทํางานของเครื่องแบบปกติชี้ไปที่ส่วนกราฟฟิกของบอร์ดหลักแทน CPU หรือวงจรควบคุม servo

CPU กําลังทํางาน (เครื่องทํางาน) แต่วงจรการสร้างกราฟิกมีองค์ประกอบที่เสื่อม

ความผิดพลาดประเภทนี้มักสามารถซ่อมแซมได้ในระดับส่วนประกอบ โดยผู้เชี่ยวชาญที่คุ้นเคยกับชุดบอร์ดนี้

คําถามที่ 3: F0-Mate แสดงสัญญาณเตือนการทํางานที่คงอยู่บนแกน 1 ทุกครั้งที่เปิดไฟ ก่อนที่จะสั่งการการเคลื่อนไหวใด ๆ มอเตอร์การทํางานและสายไฟทดสอบดี อะไรควรตรวจสอบบนบอร์ดหลัก

เซอร์โวอาร์มที่คงอยู่เมื่อเปิดไฟ พร้อมองค์ประกอบภายนอกที่พิสูจน์ว่าดี ชี้ให้วงจรอินเตอร์เฟซเซอร์โวบนบอร์ดหลัก

สายวงจร LSI หรืออินเตอร์เฟซของบอร์ดยังไม่เสร็จการเริ่มต้น

นี่คือความผิดพลาดในระดับบอร์ด ก่อนที่จะสรุปข้อสรุปนี้ พิสูจน์ว่า เครื่องเชื่อมเคเบิลอินเตอร์เฟซแกนที่บอร์ดสะอาดและนั่งเต็มที่

หากเชื่อมต่อได้รับการยืนยันว่าดี วงจรการใช้งานของบอร์ดต้องการความสนใจ

Q4: A16B-1010-0240 ของสํารองได้รับจากแหล่งที่มา ก่อนการติดตั้ง

ปริมาตรของเครื่องควบคุม F0-Mate ปริมาตรของแกน, การมอบหมาย I/O, ขีดจํากัดการให้อาหาร, คันคงของเครื่อง

เมื่อติดตั้งแผ่นสํารอง ปริมาตรเหล่านี้จะต้องถูกฟื้นฟู

หากการสํารองพารามิเตอร์ถูกนําจากตัวควบคุมเดิม (ไปยังเทปแคสเทป, ผ่านอินเตอร์เฟซ RS-232 หรือผ่านวิธีสํารองใด ๆ ที่มีอยู่) การสํารองดังกล่าวจะจําเป็น

เตรียมการสํารองพารามิเตอร์, สํารองโปรแกรมส่วน, และยืนยันระบบซอฟต์แวร์เวอร์ชั่นที่ถูกต้องสําหรับเครื่องนี้ ก่อนที่จะเริ่มการเปลี่ยนบอร์ด

Q5: แคสเท็ตไดรฟ์ของ PC F0-Mate ก็ล้มเหลวเช่นกัน. ยังสามารถใช้เครื่องได้หรือไม่ถ้าไม่มี แคสเท็ตไดรฟ์?

โปรแกรมส่วนใน F0-Mate ปกติจะบรรจุจากแคสเก็ตหรือใส่ตรงไปที่คีย์บอร์ด MDI

หาก drive คาเซ็ทล้มเหลว โปรแกรมยังสามารถใส่ได้ที่ MDI keyboard ครับ

สําหรับโปรแกรมที่ยาวนานกว่า อินเตอร์เฟซ DNC ผ่านพอร์ตลําดับ RS-232 อาจเป็นตัวเลือก หากโปรแกรมของเครื่องควบคุมและการตั้งค่าของเครื่องรองรับมัน

ดูคู่มือการเชื่อมต่อ F0-Mate สําหรับความสามารถ RS-232 DNC ของรุ่นตัวควบคุมเฉพาะนี้
