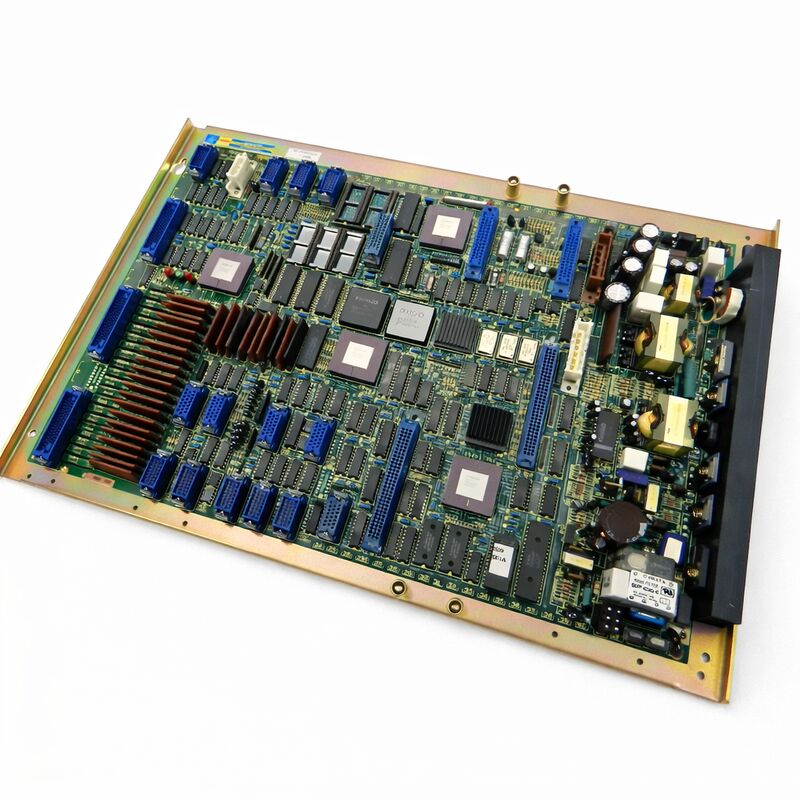

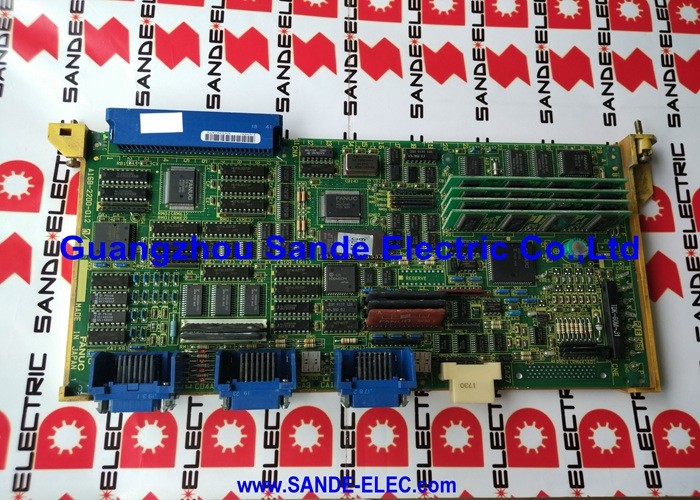

FANUC A16B-1010-0170 | 0TE Master PCB — เมนบอร์ดควบคุมหลัก, ต้นกำเนิดจากญี่ปุ่น, เลิกผลิตแล้ว

หมายเลขชิ้นส่วน: A16B-1010-0170

ผู้ผลิต: FANUC Corporation (ญี่ปุ่น)

ประเภทผลิตภัณฑ์: Master PCB / เมนบอร์ดควบคุมหลัก

การกำหนด: 0TE Master PCB

สถานะ: เลิกผลิตโดยผู้ผลิต

ภาพรวม

A16B-1010-0170 คือมาสเตอร์ PCB สำหรับระบบควบคุม FANUC Series 0TE CNC ในสถาปัตยกรรม Series 0 ของ FANUC มาสเตอร์ PCB คือบอร์ดกลาง — บอร์ดที่ประสานงานฟังก์ชัน CNC ทั้งหมด

การควบคุมแกน, คำสั่งสปินเดิล, การทำงานของ PMC, อินเทอร์เฟซผู้ปฏิบัติงาน และการจัดการ I/O ทั้งหมดจะไหลผ่านหรือมาจากบอร์ดนี้ เมื่อมาสเตอร์ PCB ล้มเหลว CNC จะล้มเหลวโดยสมบูรณ์ ไม่มีบอร์ดอื่นใดในคอนโทรลเลอร์ที่มีความสำคัญเท่ากัน

ซีรีส์ A16B-1010 ครอบคลุมตระกูลมาสเตอร์ PCB สำหรับ CNC รุ่น Series 0 ของ FANUC หมายเลขส่วนต่อท้ายที่แตกต่างกันจะระบุรุ่นย่อยต่างๆ ภายในตระกูล Series 0 — แต่ละรุ่นได้รับการปรับแต่งสำหรับโมเดลเฉพาะ

รุ่น -0170 คือรุ่นย่อย 0TE ไม่สามารถใช้แทนที่บอร์ดสำหรับโมเดลอื่นในรุ่นเดียวกันได้ แม้ว่าจะมีลักษณะภายนอกคล้ายกันก็ตาม

บอร์ดนี้ถูกเลิกผลิตโดยผู้ผลิต FANUC ไม่ผลิตอีกต่อไปแล้ว

ฐานเครื่องจักรที่ติดตั้งซึ่งทำงานด้วยการควบคุม Series 0TE คือความต้องการเพียงอย่างเดียวสำหรับชิ้นส่วนนี้ — และความต้องการนั้นเป็นจริง เครื่องจักรเหล่านี้ยังคงอยู่ในสายการผลิตในศูนย์กลึง, อุปกรณ์ EDM และแอปพลิเคชันอื่นๆ ที่ Series 0TE ได้รับการใช้งานอย่างแพร่หลาย

ข้อมูลจำเพาะหลัก

มาสเตอร์ PCB ควบคุมอะไรบ้าง

มาสเตอร์ PCB ในระบบ CNC Series 0 คือศูนย์กลางของระบบ ประกอบด้วย CPU หลัก, LSI เซอร์โวสำหรับการควบคุมแกน และลอจิกอินเทอร์เฟซที่เชื่อมต่อกับบอร์ดอื่นๆ ในคอนโทรลเลอร์ บอร์ดอื่นๆ ทั้งหมดในตู้จะสื่อสารผ่านหรือไปยังมาสเตอร์ PCB

คำสั่งตำแหน่งแกนกำเนิดขึ้นที่นี่

ลูปเซอร์โวทำงานที่นี่ การทำงานของ PMC ladder ถูกจัดการที่นี่ เมื่อผู้ปฏิบัติงานกดปุ่มบนแผง MDI สัญญาณจะไปถึงมาสเตอร์ PCB เมื่อ M-code ของเครื่องเรียกใช้ระบบหล่อเย็น มาสเตอร์ PCB จะประมวลผลสิ่งนี้

ขอบเขตของบทบาทของบอร์ดนี้อธิบายว่าทำไมความผิดพลาดของมาสเตอร์ PCB จึงทำให้เครื่องทั้งเครื่องหยุดทำงาน ในขณะที่ความล้มเหลวของบอร์ดอื่นๆ ส่วนใหญ่จะส่งผลกระทบต่อฟังก์ชันเฉพาะเท่านั้น

ในเครื่องจักร Series 0TE — ซึ่งโดยทั่วไปคือเครื่องกลึง CNC, ศูนย์กลึง และระบบ Wire EDM — มาสเตอร์ PCB จะจัดการการกำหนดค่าแกนที่เหมาะสมกับประเภทเครื่องจักรเหล่านี้

รุ่น 0TE สะท้อนถึงข้อกำหนดด้านฟังก์ชันและไฟฟ้าของแอปพลิเคชันเฉพาะนี้

การจัดหาบอร์ดที่เลิกผลิตแล้ว

FANUC ได้เลิกผลิต A16B-1010-0170 เนื่องจากรุ่น Series 0 ถูกแทนที่ด้วยแพลตฟอร์มควบคุมรุ่นใหม่ ไม่มีการผลิตใหม่แล้ว

หน่วยที่มีอยู่ทั้งหมดในปัจจุบันเป็นส่วนเกินดั้งเดิม (เก็บไว้ใหม่แต่ยังไม่ได้ใช้) หรือหน่วยที่ได้รับการปรับปรุง/ซ่อมแซมจากภาคสนาม

หน่วยส่วนเกินเป็นที่ต้องการเมื่อมีอยู่

ยังไม่ได้สะสมชั่วโมงการทำงานและไม่มีประวัติความล้มเหลวในภาคสนาม หน่วยที่ปรับปรุงใหม่และซ่อมแซมเป็นทางเลือกที่ถูกต้องเมื่อไม่มีหน่วยส่วนเกิน โดยมีเงื่อนไขว่าแหล่งซ่อมแซมมีประสบการณ์จริงกับมาสเตอร์ PCB FANUC Series 0 และทดสอบบอร์ดอย่างเต็มที่ก่อนขาย

ของปลอมมีอยู่ในตลาดสำหรับบอร์ด FANUC รุ่นเก่า

นี่ไม่ใช่ทฤษฎี บอร์ดที่มีหมายเลขชิ้นส่วนไม่ถูกต้องบนฉลาก, ส่วนประกอบที่ไม่ถูกต้อง, หรือเพียงแค่บอร์ดที่ล้มเหลวซึ่งถูกบรรจุใหม่เป็นหน่วยที่ใช้งานได้ มีการหมุนเวียน ซื้อจากซัพพลายเออร์ที่สามารถยืนยันแหล่งที่มาและผลการทดสอบได้

ข้อควรพิจารณาในการติดตั้ง

การเปลี่ยนมาสเตอร์ PCB ในคอนโทรลเลอร์ Series 0TE จำเป็นต้องมีการกู้คืนข้อมูลระบบเต็มรูปแบบ พารามิเตอร์, โปรแกรมที่เก็บไว้ และข้อมูล PMC ต้องถูกโหลดจากสำเนาสำรองหลังจากติดตั้งบอร์ดแล้ว บอร์ดเองจะติดตั้งในแร็คคอนโทรลเลอร์ในตำแหน่งที่กำหนดโดยเอกสารของเครื่องจักร

ต้องโหลดชุดพารามิเตอร์ที่ตรงกับการกำหนดค่าของเครื่องจักร

ซึ่งรวมถึงการตั้งค่าอัตราขยายเซอร์โวเฉพาะของเครื่อง, ขีดจำกัดการเคลื่อนที่ของแกน และการกำหนดค่า I/O ของ PMC การโหลดพารามิเตอร์ไม่ถูกต้องอาจทำให้เกิดสัญญาณเตือนแกนทันทีหรือพฤติกรรมที่ไม่ปลอดภัย

ตรวจสอบพารามิเตอร์กับเอกสารของเครื่องจักรเสมอ ก่อนที่จะเดินแกนหลังจากเปลี่ยนมาสเตอร์ PCB

คำถามที่พบบ่อย

Q1: คอนโทรลเลอร์ Series 0TE เปิดเครื่อง แต่แสดงสัญญาณเตือนระบบทันที เป็นไปได้ไหมว่ามาสเตอร์ PCB มีปัญหา?

สัญญาณเตือนเมื่อเริ่มต้นระบบในระบบ CNC Series 0 มักจะมีรหัสสัญญาณเตือนสองหลัก ค้นหารหัสเฉพาะในคู่มือการบำรุงรักษา Series 0

รหัสในซีรีส์ 900 มักบ่งชี้ถึงความผิดพลาดของฮาร์ดแวร์ที่เกี่ยวข้องกับมาสเตอร์ PCB หรือวงจรที่เกี่ยวข้องอย่างใกล้ชิด รหัสในช่วงอื่นๆ อาจบ่งชี้ถึงปัญหาหน่วยความจำ, เซอร์โว หรือซอฟต์แวร์

รหัสสัญญาณเตือนจะจำกัดการวินิจฉัยอย่างมากก่อนที่จะสันนิษฐานว่ามาสเตอร์ PCB มีปัญหา

Q2: สามารถซ่อม A16B-1010-0170 ในระดับส่วนประกอบได้หรือไม่?

การซ่อมแซมในระดับส่วนประกอบเป็นไปได้สำหรับช่างเทคนิคที่มีประสบการณ์ซึ่งสามารถเข้าถึงแผนผัง FANUC Series 0 และอุปกรณ์ทดสอบที่เหมาะสม

โหมดความล้มเหลวทั่วไป ได้แก่ ความล้มเหลวของวงจรแบตเตอรี่, การเสื่อมสภาพของตัวเก็บประจุ และความเสียหายของ LSI เซอร์โวจากกระแสไฟชั่วคราว

อุปกรณ์ LSI ที่เป็นกรรมสิทธิ์ของ FANUC บนบอร์ดนี้ไม่สามารถจัดหาได้โดยอิสระ — หาก LSI เซอร์โวล้มเหลว การเปลี่ยนบอร์ดเป็นทางเลือกเดียวที่เป็นไปได้

Q3: พารามิเตอร์ไม่ได้สำรองไว้ก่อนที่มาสเตอร์ PCB จะล้มเหลว สามารถกู้คืนได้หรือไม่?

โดยส่วนใหญ่แล้วไม่สามารถกู้คืนได้โดยตรงจากบอร์ดที่ล้มเหลว หากบอร์ดมีความผิดพลาดบางส่วน — เปิดเครื่องได้แต่มีสัญญาณเตือน — พารามิเตอร์บางส่วนอาจยังคงอ่านได้ผ่านอินเทอร์เฟซ CNC ก่อนที่จะถอดบอร์ดออก บอร์ดที่เสียโดยสมบูรณ์จะไม่ให้ข้อมูลใดๆ

หากไม่มีสำเนาสำรอง พารามิเตอร์จะต้องป้อนใหม่ด้วยตนเองจากเอกสารของเครื่องจักร หรือจากบันทึกของผู้ผลิตเครื่องจักร

Q4: จำเป็นต้องจับคู่ระดับการแก้ไขของบอร์ดเมื่อเปลี่ยน A16B-1010-0170 หรือไม่?

ระดับการแก้ไขภายในหมายเลขชิ้นส่วนเดียวกันมักบ่งชี้ถึงการเปลี่ยนแปลงเลย์เอาต์ PCB ที่ไม่ส่งผลต่อฟังก์ชัน

ในกรณีส่วนใหญ่ การแก้ไขใดๆ ของ A16B-1010-0170 ถือเป็นการเปลี่ยนที่ถูกต้องสำหรับบอร์ดอื่น

อย่างไรก็ตาม สำหรับเครื่องจักรที่มีเวอร์ชันซอฟต์แวร์เฉพาะมากหรือมีประวัติการปรับเปลี่ยน ให้ยืนยันความเข้ากันได้กับเอกสารบริการก่อนการติดตั้ง

Q5: เครื่องจักรไม่ได้ใช้งานมาหลายปี คอนโทรลเลอร์เปิดเครื่อง แต่ไม่ทำงาน นี่เป็นปัญหาของมาสเตอร์ PCB หรือไม่?

ช่วงเวลาที่ไม่ได้ใช้งานนานทำให้ข้อมูล SRAM ที่สำรองด้วยแบตเตอรี่สูญหายไป หากแบตเตอรี่สำรองไม่ได้บำรุงรักษา เครื่องจักรที่ไม่สามารถทำงานได้หลังจากจัดเก็บเป็นเวลานาน มักจะสูญเสียชุดพารามิเตอร์ — ไม่ใช่มาสเตอร์ PCB ที่ล้มเหลว ตรวจสอบแบตเตอรี่สำรองก่อน

หากแบตเตอรี่หมดและพารามิเตอร์หายไป ให้กู้คืนจากสำเนาสำรองหรือป้อนใหม่ด้วยตนเอง

หากพารามิเตอร์มีอยู่และถูกต้อง แต่เครื่องจักรยังคงไม่ทำงาน ให้ดำเนินการวินิจฉัยฮาร์ดแวร์
