| สถานที่กำเนิด | ญี่ปุ่น |
| ชื่อแบรนด์ | FANUC |
| ได้รับการรับรอง | CE RoHS |
| หมายเลขรุ่น | A20B-2900-0672 |

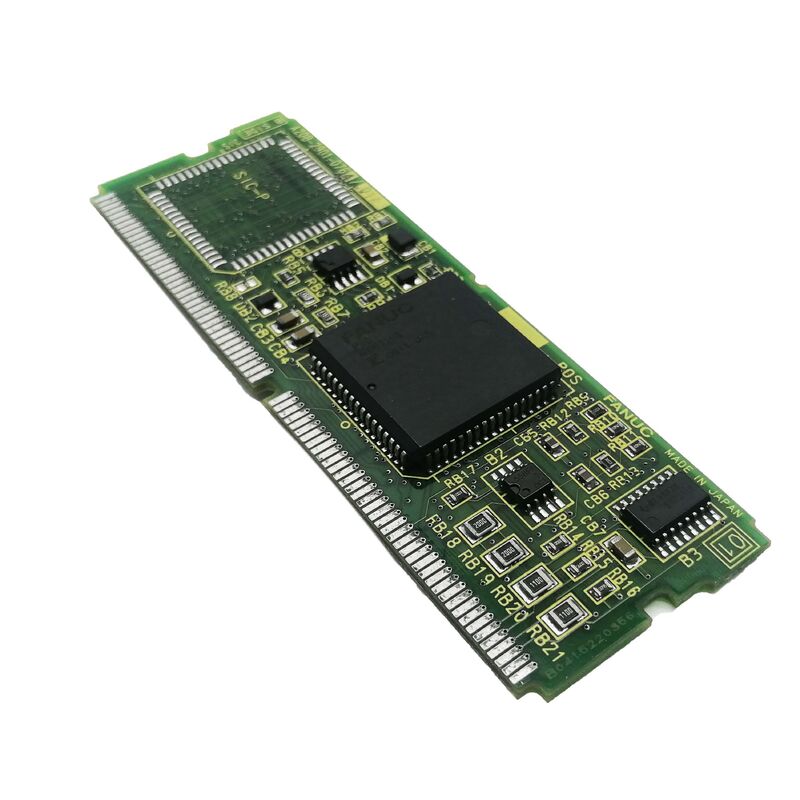

A20B-2900-0672 เป็นโมดูลสปินเดิลแบบอนุกรมจากซีรีส์ A20B-2900 ของ FANUC — การ์ดปลั๊กอินที่จัดการการเชื่อมต่อการสื่อสารแบบอนุกรมระหว่างชุดควบคุม CNC และแอมพลิฟายเออร์สปินเดิล (SPM) ในสถาปัตยกรรม CNC ของ FANUC อินเทอร์เฟซสปินเดิลแบบอนุกรมแทนที่เอาต์พุตสปินเดิลแบบอะนาล็อกรุ่นก่อนหน้าด้วยการเชื่อมต่อแบบอนุกรมแบบดิจิทัล โมดูลสปินเดิลที่ฝั่งบอร์ดควบคุม CNC รับคำสั่งความเร็วจากฟังก์ชันควบคุมสปินเดิลของ CNC จากนั้นส่งข้อมูลไปยัง SPM ผ่านทางลิงก์อนุกรม และส่งคืนข้อมูลตอบกลับความเร็วสปินเดิลและข้อมูลการแจ้งเตือนกลับไปยัง CNC
ซีรี่ส์ A20B-2900 ครอบคลุมโมดูลอินเทอร์เฟซสปินเดิลแบบอนุกรมและแบบอะนาล็อกที่ใช้ใน CNC ของ FANUC หลายรุ่น ส่วนต่อท้าย -0672 ระบุตัวแปรเฉพาะนี้ภายในซีรีส์ โดยแต่ละส่วนต่อท้ายจะระบุตำแหน่งระบบ CNC และการกำหนดค่าการสื่อสารที่กำหนดไว้ รุ่นที่อยู่ติดกันในซีรีส์ A20B-2900 รองรับการสร้างหรือการกำหนดค่า CNC ที่แตกต่างกัน และไม่สามารถใช้แทนกันได้หากไม่ยืนยันตำแหน่งบอร์ดและรุ่น CNC เฉพาะ
เมื่อ A20B-2900-0672 ล้มเหลว CNC จะสูญเสียการสื่อสารกับแอมพลิฟายเออร์สปินเดิล ไม่สามารถสั่งสปินเดิลได้ และเครื่องก็ไม่สามารถดำเนินการตัดได้ โดยทั่วไปความผิดปกติจะแสดงเป็นสัญญาณเตือนสปินเดิลหรือสัญญาณเตือนการสื่อสารของสปินเดิลที่ CNC แม้ว่าแอมพลิฟายเออร์ของสปินเดิลและมอเตอร์จะอยู่ในสภาพสมบูรณ์ก็ตาม
| พารามิเตอร์ | ค่า |
|---|---|
| หมายเลขชิ้นส่วน | A20B-2900-0672 |
| ชุด | A20B-2900 |
| พิมพ์ | โมดูลแกนหมุนแบบอนุกรม |
| อินเทอร์เฟซ | อนุกรม (ลิงค์สปินเดิลดิจิตอล) |
| การทำงาน | การสื่อสารสปินเดิล CNC ถึง SPM |
| ต้นทาง | ญี่ปุ่น |
ตัวควบคุม CNC ของ FANUC ใช้อินเทอร์เฟซสปินเดิลแบบอนุกรมหรืออินเทอร์เฟซสปินเดิลแบบอะนาล็อกเพื่อสั่งการแอมพลิฟายเออร์สปินเดิล อินเทอร์เฟซทั้งสองประเภทไม่สามารถใช้แทนกันได้ — โมดูลสปินเดิลแบบอนุกรมไม่สามารถสั่งแอมพลิฟายเออร์สปินเดิลอินเทอร์เฟซแบบอะนาล็อกได้ และในทางกลับกัน
อินเทอร์เฟซแบบอนุกรมนำคำสั่งความเร็วดิจิทัล ข้อมูลป้อนกลับ และข้อมูลการวินิจฉัยผ่านการเชื่อมต่อไฟเบอร์ออปติกหรือสายเคเบิลระหว่างโมดูล CNC และ SPM A20B-2900-0672 เป็นประเภทอินเทอร์เฟซแบบอนุกรม — ตรวจสอบให้แน่ใจว่าเครื่องขยายสัญญาณสปินเดิลที่ติดตั้งนั้นเป็น SPM อินเทอร์เฟซแบบอนุกรมด้วย ก่อนที่จะระบุโมดูลนี้แทน จำเป็นต้องใช้โมดูลสปินเดิลแบบอะนาล็อก (ระบุโดย "-xxxx อะนาล็อก" ในเอกสารประกอบการบริการ) หากเครื่องใช้ไดรฟ์สปินเดิลอินเทอร์เฟซแบบอะนาล็อก
คำถามที่ 1: ความล้มเหลวของโมดูลสปินเดิลแตกต่างจากความล้มเหลวของแอมพลิฟายเออร์สปินเดิลอย่างไร
ความผิดปกติของโมดูลสปินเดิลจะแสดงเป็นสัญญาณเตือนการสื่อสารระหว่าง CNC และ SPM - CNC ไม่สามารถสร้างหรือรักษาการเชื่อมต่ออนุกรมของสปินเดิลได้ ความผิดปกติของเครื่องขยายเสียงสปินเดิลจะแสดงเป็นสัญญาณเตือนบนยูนิต SPM เอง (รหัส LED หรือการอ่านการแจ้งเตือนบนหน้าปัด SPM) หาก SPM แสดงสัญญาณเตือนการสื่อสารในขณะที่ฮาร์ดแวร์ SPM ดูไม่เสียหาย แสดงว่าโมดูลสปินเดิลที่ฝั่ง CNC คือผู้ต้องสงสัย
คำถามที่ 2: การเปลี่ยน A20B-2900-0672 จำเป็นต้องป้อนพารามิเตอร์สปินเดิลอีกครั้งหรือไม่
พารามิเตอร์ของมอเตอร์สปินเดิลจะถูกจัดเก็บไว้ในหน่วยความจำหลักของตัวควบคุม CNC ไม่ใช่ในโมดูลสปินเดิลเอง สำหรับการเปลี่ยนแบบเหมือนกัน พารามิเตอร์ของสปินเดิลจะไม่ได้รับผลกระทบ ตรวจสอบพารามิเตอร์ประเภทมอเตอร์สปินเดิลว่าถูกต้องหลังการติดตั้ง และยืนยันการทำงานของสปินเดิลปกติด้วยความเร็วที่ลดลงก่อนกลับสู่การผลิต
คำถามที่ 3: โมดูลสปินเดิลอนุกรม A20B-2900 สามารถใช้แทนกันได้หรือไม่
ไม่ แต่ละส่วนต่อท้ายในซีรีส์ A20B-2900 ระบุถึงสล็อตระบบ CNC และการกำหนดค่าเฉพาะ การแทนที่ส่วนต่อท้าย -xxxx อื่นอาจทำให้เกิดข้อผิดพลาดในการสื่อสาร หรือ CNC อาจตรวจไม่พบโมดูลสปินเดิล ยืนยัน A20B-2900-0672 โดยเฉพาะจากฉลากของบอร์ดที่ติดตั้ง
คำถามที่ 4: เครื่องแสดงสัญญาณเตือนสปินเดิลโดยไม่มีความเสียหายต่อสปินเดิล ควรตรวจสอบอะไรบ้าง?
ขั้นแรก ให้ตรวจสอบว่าสายเชื่อมต่ออนุกรมระหว่างโมดูลสปินเดิลและ SPM นั้นอยู่ในสภาพสมบูรณ์และเข้าที่ปลายทั้งสองด้านจนสุดแล้ว สายไฟเบอร์เสียหายหรือขั้วต่อหลวมทำให้เกิดการแจ้งเตือนการสื่อสารของสปินเดิลเหมือนกับโมดูลที่ล้มเหลว หากสายได้รับการยืนยันแล้วว่าดี โมดูล A20B-2900-0672 จะกลายเป็นต้นตอของความผิดปกติ
คำถามที่ 5: A20B-2900-0672 มีที่มาอย่างไร
ผ่านการขายอะไหล่ CNC ของ FANUC — ตัวแทนจำหน่ายโมดูลซีรีส์ A20B-2900 และผู้เชี่ยวชาญด้านการซ่อมแซมของ FANUC ยืนยัน A20B-2900-0672 โดยเฉพาะจากฉลากบอร์ดที่ติดตั้ง กลุ่มผลิตภัณฑ์ A20B-2900 ครอบคลุมโมดูลอินเทอร์เฟซ CNC หลากหลายประเภท ส่วนต่อท้ายที่แน่นอนคือพารามิเตอร์การเลือก
