| สถานที่กำเนิด | ญี่ปุ่น |
| ชื่อแบรนด์ | FANUC |
| ได้รับการรับรอง | CE RoHS |

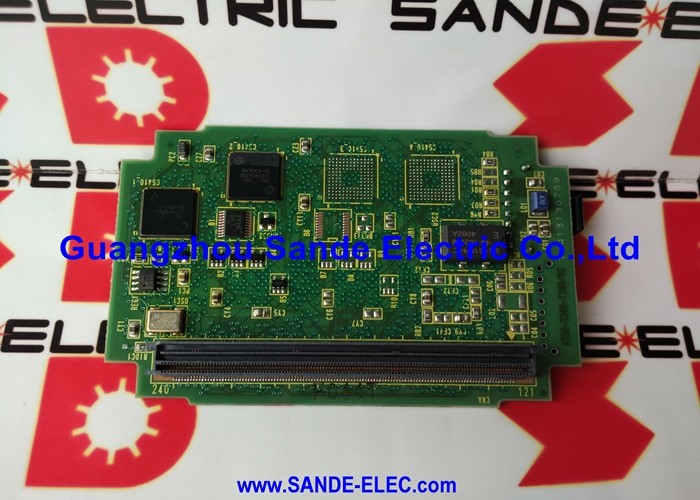

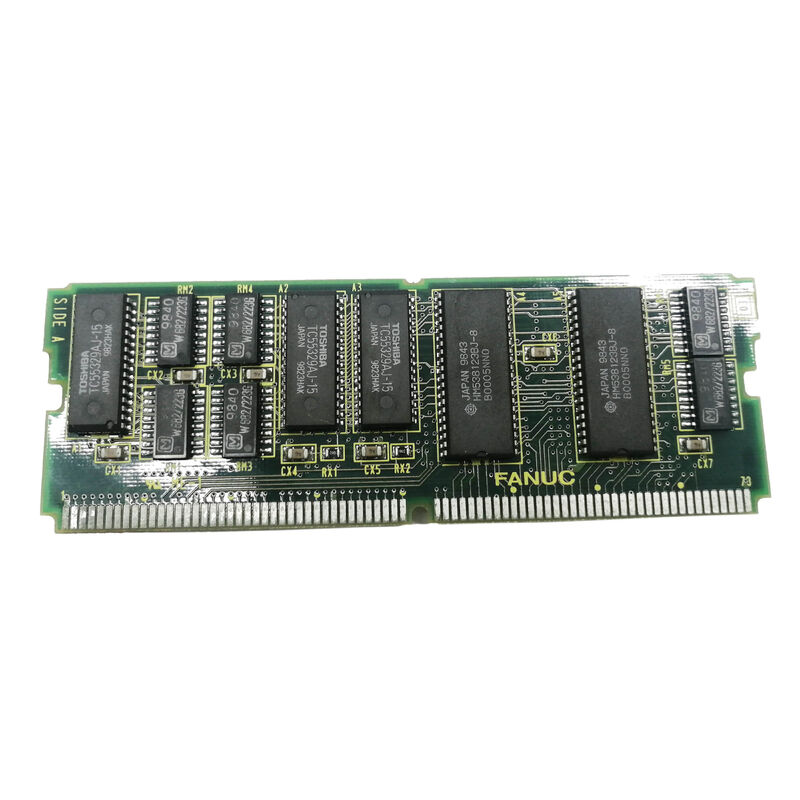

| หมายเลขรุ่น | A20B-2900-0500 |
A20B-2900-0500 ใช้เทคโนโลยี CMOS SRAM - RAM แบบคงที่พร้อมการใช้พลังงานต่ำมาก ดูแลโดยแบตเตอรี่ลิเธียมเมื่อปิดหุ่นยนต์หรือตัวควบคุม CNC การออกแบบที่ใช้พลังงานแบตเตอรี่นี้ทำให้ CMOS SRAM มีคุณสมบัติที่สำคัญ:ไม่ผันผวนด้วยพลังงานแบตเตอรี่.
ในขณะที่คอนโทรลเลอร์กำลังทำงาน CMOS SRAM จะทำงานด้วยความเร็วเต็ม ให้การเข้าถึงการอ่าน/เขียนที่รวดเร็วสำหรับการทำงานของโปรแกรมและการจัดการข้อมูล เมื่อปิดคอนโทรลเลอร์ แบตเตอรี่ลิเธียมจะรักษาเนื้อหา SRAM ไว้ — โดยเก็บข้อมูลที่เก็บไว้ทั้งหมดไว้ครบถ้วนจนกว่าจะเปิดเครื่องครั้งถัดไป
สิ่งนี้แตกต่างโดยพื้นฐานจาก DRAM (ซึ่งสูญเสียเนื้อหาทั้งหมดเมื่อปิดเครื่อง) และ FROM/Flash (ซึ่งจัดเก็บข้อมูลอย่างถาวรโดยไม่ต้องใช้แบตเตอรี่ แต่ไม่สามารถเขียนได้อย่างรวดเร็ว)
| พารามิเตอร์ | ค่า |
|---|---|
| ความจุ | 1MB (1 เมกะไบต์) |
| ประเภทหน่วยความจำ | ซีมอส สแรม |
| การเก็บรักษา | แบตเตอรี่สำรอง (ไม่ลบเลือน) |
| เข้ากันได้ | ตัวควบคุมหุ่นยนต์ RJ, FANUC CNC |
| ชุด | A20B-2900 |
ในตัวควบคุมหุ่นยนต์ FANUC RJ และระบบ CNC การ์ด CMOS SRAM จะเก็บข้อมูลที่สำคัญที่สุดในการปฏิบัติงาน:
โปรแกรมหุ่นยนต์หรือ CNC:โปรแกรมชิ้นส่วน โปรแกรมการเคลื่อนไหวของหุ่นยนต์ และโปรแกรมย่อยอยู่ใน CMOS SRAM ความจุเต็ม 1MB รองรับไลบรารีโปรแกรมจำนวนมาก ซึ่งเพิ่มขึ้นอย่างมากจากหน่วยความจำภายในพื้นฐานของคอนโทรลเลอร์ขนาดเล็ก
พารามิเตอร์ระบบ:พารามิเตอร์แกนทั้งหมด ค่าการปรับแต่งเซอร์โว การกำหนด I/O และข้อมูลการกำหนดค่าระบบอยู่ใน CMOS SRAM การสูญเสียข้อมูลนี้จำเป็นต้องป้อนพารามิเตอร์ใหม่ทั้งหมด ซึ่งเป็นกระบวนการที่ใช้เวลานานจนทำให้การผลิตต้องหยุดชะงัก
ตัวแปรและรีจิสเตอร์:รีจิสเตอร์ตำแหน่ง รีจิสเตอร์ตัวเลข และรีจิสเตอร์สตริงในตัวควบคุมหุ่นยนต์ ตัวแปรมาโครและข้อมูลออฟเซ็ตเครื่องมือในระบบ CNC ซึ่งทั้งหมดจัดเก็บไว้ใน CMOS SRAM
ข้อมูล PMC/PLC:ในแอปพลิเคชัน CNC ข้อมูล PMC (ตัวควบคุมเครื่องจักรแบบตั้งโปรแกรมได้) อาจถูกจัดเก็บไว้ใน CMOS SRAM ขึ้นอยู่กับการกำหนดค่าตัวควบคุมเฉพาะ
การเปลี่ยนโมดูลหน่วยความจำคอนโทรลเลอร์ RJ:แบตเตอรี่ CMOS ของตัวควบคุมหุ่นยนต์ FANUC RJ ล้มเหลว ส่งผลให้ข้อมูลสูญหาย หลังจากกู้คืนข้อมูลจากการสำรองข้อมูลแล้ว A20B-2900-0500 จะถูกเปลี่ยนเพื่อให้แน่ใจว่าจะเก็บรักษาหน่วยความจำที่เชื่อถือได้ต่อไป มีการติดตั้งแบตเตอรี่ลิเธียมใหม่พร้อมกัน
การอัพเกรดความจุโปรแกรม CNC:ระบบ CNC ของ FANUC ที่มีหน่วยความจำภายในจำกัดไม่สามารถจัดเก็บไลบรารีโปรแกรมชิ้นส่วนทั้งหมดที่จำเป็นสำหรับช่วงการผลิตได้ A20B-2900-0500 เพิ่มความจุ CMOS SRAM ขนาด 1MB ซึ่งเป็นการขยายพื้นที่จัดเก็บโปรแกรมที่มีอยู่
คำถามที่ 1: อะไรคือความแตกต่างระหว่าง CMOS SRAM (A20B-2900-0500) และโมดูล FROM ในระบบ FANUC?
CMOS SRAM (โมดูลนี้) จัดเก็บข้อมูลที่เปลี่ยนแปลงบ่อยครั้ง เช่น โปรแกรม พารามิเตอร์ และตัวแปร เขียนและอ่านได้รวดเร็ว แต่ต้องใช้แบตเตอรี่ลิเธียมเพื่อเก็บข้อมูลเมื่อปิดเครื่อง FROM (Flash ROM) จัดเก็บซอฟต์แวร์ระบบแบบคงที่ — เคอร์เนลปฏิบัติการ CNC และซอฟต์แวร์ตัวเลือก — และเก็บรักษาข้อมูลอย่างถาวรโดยไม่ต้องใช้พลังงานแบตเตอรี่ โดยทั่วไปทั้งสองอย่างจะอยู่ในคอนโทรลเลอร์เดียวกัน โดยทำหน้าที่ในการจัดเก็บข้อมูลที่แตกต่างกัน
คำถามที่ 2: แบตเตอรี่สำรองสำหรับ A20B-2900-0500 มีความสำคัญเพียงใด
สำคัญอย่างยิ่ง เมื่อแบตเตอรี่สำรองล้มเหลว ข้อมูลทั้งหมดที่จัดเก็บไว้ใน CMOS SRAM จะหายไป - โปรแกรมหุ่นยนต์หรือ CNC ทั้งหมด พารามิเตอร์ทั้งหมด และข้อมูลตัวแปรทั้งหมด ตัวควบคุม FANUC จะส่งสัญญาณเตือนเมื่อแบตเตอรี่เหลือน้อยก่อนที่จะเกิดความล้มเหลวโดยสมบูรณ์ โดยจะมีการเตือนล่วงหน้า เปลี่ยนแบตเตอรี่ลิเธียมทันทีตามช่วงเวลาการบำรุงรักษาที่ระบุไว้ในคู่มือตัวควบคุม และรักษาการสำรองข้อมูล CMOS ทั้งหมดในปัจจุบันไว้เสมอ
คำถามที่ 3: การแทนที่ A20B-2900-0500 จะสูญเสียโปรแกรมและพารามิเตอร์ที่เก็บไว้ทั้งหมดหรือไม่
ใช่. โมดูล CMOS SRAM ใหม่หรือโมดูลทดแทนเริ่มว่างเปล่า เนื้อหาทั้งหมดจากโมดูลเก่าจะหายไปเมื่อถูกลบออก ทำการสำรองข้อมูลหุ่นยนต์หรือ CNC ทั้งหมดให้สมบูรณ์เสมอ (โปรแกรม พารามิเตอร์ ตัวแปร ข้อมูลเครื่องมือ) ก่อนที่จะถอดโมดูลออก หลังจากติดตั้งอุปกรณ์ทดแทนแล้ว ให้กู้คืนจากข้อมูลสำรองก่อนที่จะรีสตาร์ทคอนโทรลเลอร์
คำถามที่ 4: A20B-2900-0500 เข้ากันได้กับทั้งตัวควบคุมหุ่นยนต์ RJ และระบบ CNC หรือไม่
คำอธิบายผู้ใช้ยืนยันความเข้ากันได้ของ "ROBOT/CNC" ตัวควบคุม RJ เป็นแอปพลิเคชันหลักที่ได้รับการยืนยัน ไม่ว่าระบบ CNC ของ FANUC จะยอมรับ A20B-2900-0500 หรือไม่นั้น ขึ้นอยู่กับรุ่น CNC และสถาปัตยกรรมการขยายหน่วยความจำ ยืนยันจากคู่มือการบำรุงรักษาของผู้ควบคุมที่เกี่ยวข้องก่อนทำการติดตั้ง
