| สถานที่กำเนิด | ญี่ปุ่น |
| ชื่อแบรนด์ | FANUC |
| ได้รับการรับรอง | CE ROHS |
| หมายเลขรุ่น | A20B-2900-0442 |
หมายเลขชิ้นส่วน: A20B-2900-0442
ผู้ผลิต: FANUC Corporation (ญี่ปุ่น)
ประเภทผลิตภัณฑ์: โมดูลแผงวงจรควบคุม
ซีรีส์บอร์ด: A20B-2900
การใช้งาน:ระบบควบคุม CNC ของ FANUC

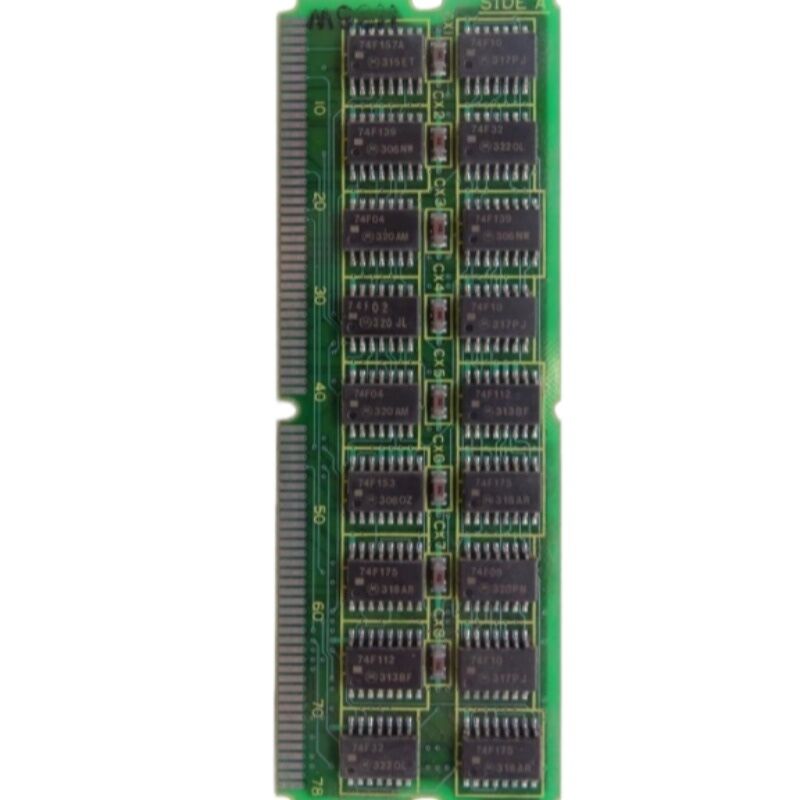

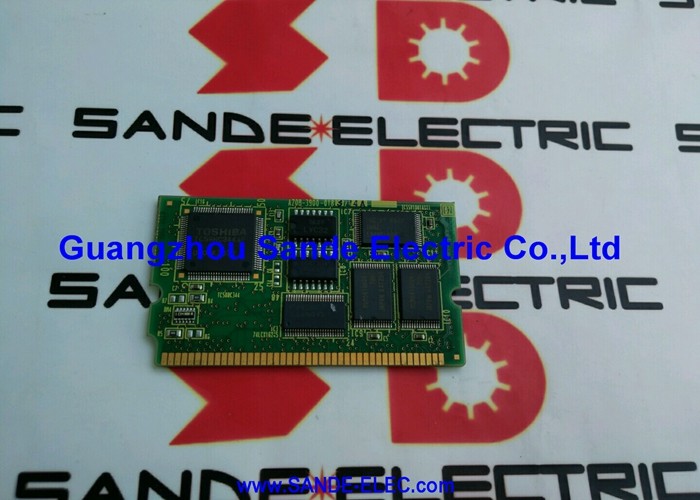

A20B-2900-0442 เป็นแผงวงจรพิมพ์จากซีรีส์ A20B-2900 ของ FANUC — ซึ่งเป็นกลุ่มโมดูลแผงวงจรที่ใช้กันอย่างแพร่หลายในกลุ่มผลิตภัณฑ์ CNC และระบบอัตโนมัติของ FANUC ครอบคลุมฟังก์ชันหน่วยความจำ, การควบคุมสปินเดิล, อินเทอร์เฟซเซอร์โว, กราฟิก และการรวมระบบ
ซีรีส์ A20B-2900 แสดงถึงสถาปัตยกรรมคอนโทรลเลอร์ CNC ก่อนยุค i-series ของ FANUC ที่ใช้การออกแบบบอร์ดแบบโมดูลาร์: บอร์ดขนาดกะทัดรัด มาตรฐาน ที่เสียบเข้ากับตำแหน่งที่กำหนดบนบอร์ดหลัก และส่งมอบฟังก์ชันที่เฉพาะเจาะจงและชัดเจนให้กับระบบคอนโทรลเลอร์
แนวทางของ FANUC ในการออกแบบคอนโทรลเลอร์ CNC ในยุคนี้มีลักษณะเด่นคือความเป็นโมดูลาร์
แทนที่จะรวมฟังก์ชันคอนโทรลเลอร์ทั้งหมดไว้ในบอร์ดเดียว FANUC ได้กระจายฟังก์ชันเฉพาะไปยังกลุ่มโมดูลแบบเสียบได้
แต่ละโมดูลทำหน้าที่ที่กำหนดไว้: ที่เก็บ FROM สำหรับซอฟต์แวร์ CNC, DRAM สำหรับหน่วยความจำใช้งาน, SRAM สำหรับการเก็บพารามิเตอร์, การประมวลผลกราฟิกสำหรับจอแสดงผล, การสื่อสารสปินเดิลสำหรับอินเทอร์เฟซไดรฟ์
ความสามารถทั้งหมดของคอนโทรลเลอร์ถูกกำหนดโดยโมดูลที่ติดตั้งในตำแหน่งใดบนบอร์ดหลัก
A20B-2900-0442 ครอบครองตำแหน่งฟังก์ชันเฉพาะภายในสถาปัตยกรรมแบบโมดูลาร์นี้ ฟังก์ชันที่แน่นอนภายในตระกูล A20B-2900 จะรองรับแพลตฟอร์มคอนโทรลเลอร์ที่ออกแบบมาสำหรับมัน
บอร์ดนี้ผลิตในประเทศญี่ปุ่นโดยใช้มาตรฐานการผลิตเกรดอุตสาหกรรมของ FANUC โดยเลือกส่วนประกอบสำหรับการทำงานต่อเนื่องในสภาพแวดล้อมคอนโทรลเลอร์เครื่องมือกล
| พารามิเตอร์ | ค่า |
|---|---|
| หมายเลขชิ้นส่วน | A20B-2900-0442 |
| ผู้ผลิต | FANUC Corporation |
| ประเภทผลิตภัณฑ์ | โมดูลแผงวงจรควบคุม |
| ซีรีส์บอร์ด | A20B-2900 |
| การใช้งาน | ระบบควบคุม CNC ของ FANUC |
| แหล่งกำเนิด | ญี่ปุ่น |
| อุณหภูมิการทำงาน | 0 – 55°C |
| อุณหภูมิการจัดเก็บ | −20 – 60°C |
| ความชื้น | สูงสุด 75% RH (ไม่ควบแน่น) |
| สภาพที่มีจำหน่าย | ใหม่ (ส่วนเกิน) / ปรับปรุงใหม่ / ซ่อมแซม |
ซีรีส์ A20B-2900 ครอบคลุมช่วงฟังก์ชันที่หลากหลาย สมาชิกบางส่วนของตระกูลนี้เป็นโมดูล FROM ที่มีความจุต่างๆ — 1 MB, 2 MB, 3 MB — ที่เก็บซอฟต์แวร์ระบบปฏิบัติการ CNC
บางส่วนเป็นโมดูล SRAM ที่มีความจุต่างๆ สำหรับการจัดเก็บพารามิเตอร์และโปรแกรม ส่วนอื่นๆ เป็นโมดูล DRAM สำหรับหน่วยความจำใช้งาน
ตระกูลนี้ยังรวมถึงโมดูลพิเศษ: บอร์ดอินเทอร์เฟซสปินเดิลที่จัดการการสื่อสารระหว่าง CNC และไดรฟ์สปินเดิล, โมดูลกราฟิกที่ขับเคลื่อนจอแสดงผล และโมดูลระบบที่ให้ฟังก์ชันควบคุมเฉพาะสำหรับแพลตฟอร์มที่รองรับ
ซีรีส์ A20B-2900 รองรับแพลตฟอร์มคอนโทรลเลอร์ Series 15, 16, 18, 20 และ 21 ของ FANUC — รุ่นก่อนยุค i-series
แพลตฟอร์มเหล่านี้มีความสำคัญในตัวเอง ถูกนำไปใช้กับเครื่องมือกลหลากหลายประเภทและอุตสาหกรรมการผลิต
คอนโทรลเลอร์เหล่านี้จำนวนมากยังคงใช้งานอยู่จนถึงปัจจุบัน โดยได้รับการสนับสนุนจากห่วงโซ่อุปทานหลังการขายที่ทำให้โมดูลที่ล้าสมัยแต่จำเป็นยังคงมีอยู่
สำหรับ A20B-2900-0442 ฟังก์ชันเฉพาะภายในตระกูลนี้ถูกกำหนดโดยตำแหน่งในเอกสารคอนโทรลเลอร์และความเข้ากันได้กับรูปแบบซ็อกเก็ตของบอร์ดหลักของคอนโทรลเลอร์โฮสต์
การติดตั้งโมดูลทางกายภาพเป็นไปตามขั้นตอนการเสียบปลั๊กมาตรฐานของ FANUC: ปิดเครื่องคอนโทรลเลอร์โฮสต์ เสียบแผงเข้ากับซ็อกเก็ตบนบอร์ดหลัก และรีสตาร์ทระบบเพื่อยืนยันการทำงานที่ถูกต้อง
บอร์ดซีรีส์ A20B-2900 เป็นโมดูลรุ่นเก่าตามมาตรฐานปัจจุบัน FANUC ได้เลิกผลิตชิ้นส่วนเหล่านี้แล้ว
เครื่องจักรที่มีส่วนประกอบเหล่านี้มักจะยังคงใช้งานได้ดี — เครื่องมือกลหลายเครื่องมีอายุการใช้งานยาวนานหลายสิบปี และคอนโทรลเลอร์ที่ติดตั้งในช่วงทศวรรษที่ 1990 หรือต้นปี 2000 อาจยังคงเป็นหน่วยควบคุมสำหรับเครื่องมือกลที่มีประสิทธิภาพสูง
การบำรุงรักษาเครื่องจักรเหล่านี้จำเป็นต้องรักษาความพร้อมใช้งานของส่วนประกอบคอนโทรลเลอร์
เมื่อโมดูล A20B-2900-0442 เสียหาย เครื่องจักรจะไม่สามารถทำงานได้หากไม่มีส่วนประกอบที่ใช้งานได้นั้น
การคืนค่าการทำงานต้องใช้โมดูลทดแทนที่ผ่านการทดสอบจากห่วงโซ่อุปทานหลังการขาย, โมดูลเดิมที่ได้รับการซ่อมแซมอย่างมืออาชีพ หรือ — ในกรณีที่ต้องการมากที่สุด — การอัปเกรดคอนโทรลเลอร์ทั้งหมด
ห่วงโซ่อุปทานหลังการขายสำหรับบอร์ดซีรีส์ FANUC A20B-2900 มีความมั่นคง
สินค้าคงคลังส่วนเกินที่ผ่านการทดสอบจากเครื่องจักรที่ปลดประจำการ, บอร์ดที่ได้รับการปรับปรุงใหม่โดยมืออาชีพซึ่งมีการเปลี่ยนส่วนประกอบและทดสอบการทำงาน, และบริการซ่อมแซมที่ระบุและเปลี่ยนส่วนประกอบที่เสีย — ตัวเลือกเหล่านี้ทั้งหมดมีอยู่และสามารถเข้าถึงได้
สำหรับเครื่องจักรที่มูลค่าการผลิตสมเหตุสมผล ห่วงโซ่อุปทานนี้จะจัดหาโมดูลที่จำเป็นเพื่อให้เครื่องจักรทำงานต่อไปได้
เมื่อเครื่องจักรที่ใช้โมดูลซีรีส์ A20B-2900 เกิดข้อผิดพลาด กระบวนการวินิจฉัยจะดำเนินตามตรรกะเดียวกับคอนโทรลเลอร์แบบโมดูลาร์ทั่วไป: ระบุรหัสข้อผิดพลาด, กำหนดว่าโมดูลหรือวงจรใดเป็นต้นกำเนิดของข้อผิดพลาด, ตรวจสอบสายไฟและขั้วต่อก่อนสรุปว่าบอร์ดเสีย, และจากนั้นจึงแก้ไขข้อผิดพลาดที่ระบุ
คอนโทรลเลอร์ FANUC ในรุ่น Series 15 ถึง 21 จะแสดงรหัสข้อผิดพลาดบนหน้าจอ CNC
รหัสเหล่านี้ถูกบันทึกไว้ในคู่มืออ้างอิงรหัสแจ้งเตือนของคอนโทรลเลอร์ และเชื่อมโยงกับสาเหตุเฉพาะ — ข้อผิดพลาดหน่วยความจำไปยังโมดูลหน่วยความจำ, การแจ้งเตือนการสื่อสารไปยังโมดูลอินเทอร์เฟซ, การแจ้งเตือนเซอร์โวไปยังบอร์ดอินเทอร์เฟซเซอร์โว
การตรวจสอบเอกสารรหัสแจ้งเตือนก่อนสั่งซื้อชิ้นส่วนทดแทนจะช่วยป้องกันความหงุดหงิดจากการเปลี่ยนโมดูลผิด
ข้อผิดพลาดของโมดูลจะได้รับการยืนยันเมื่อการแจ้งเตือนยังคงอยู่หลังจากตรวจสอบว่าสายไฟและขั้วต่อที่เกี่ยวข้องกับโมดูลนั้นอยู่ในสภาพดี และข้อผิดพลาดสามารถทำซ้ำได้
หากการแจ้งเตือนเป็นแบบไม่ต่อเนื่องหรือปรากฏขึ้นภายใต้เงื่อนไขบางประการ ขั้วต่อมักจะเป็นสาเหตุที่น่าจะเป็นไปได้มากกว่าบอร์ดเอง
คำถามที่ 1: รหัสแจ้งเตือนชี้ไปยังพื้นที่การทำงานที่รองรับโดย A20B-2900-0442 ก่อนสั่งซื้อชิ้นส่วนทดแทน ควรตรวจสอบอะไรก่อน?
ตรวจสอบขั้วต่อที่เกี่ยวข้องกับโมดูลเสมอ ก่อนที่จะสรุปว่าบอร์ดเสีย
ถอดขั้วต่อออก ตรวจสอบหน้าสัมผัสว่ามีการกัดกร่อน งอ หรือปนเปื้อนหรือไม่ ทำความสะอาดหากจำเป็น และเสียบกลับเข้าไปให้แน่น
การแจ้งเตือนที่ไม่ต่อเนื่องที่หายไปเมื่อเสียบขั้วต่อกลับเข้าไปใหม่ แสดงว่าเป็นข้อผิดพลาดของขั้วต่อ ไม่ใช่ข้อผิดพลาดของบอร์ด
หลังจากยืนยันว่าขั้วต่ออยู่ในสภาพดีและข้อผิดพลาดก็ยังคงอยู่เท่านั้น จึงควรวางแผนเปลี่ยนบอร์ด
คำถามที่ 2: เครื่องจักรมีความน่าเชื่อถือมาหลายปี ตอนนี้เกิดข้อผิดพลาดที่เกี่ยวข้องกับ A20B-2900-0442 ขึ้น บอร์ดมีแนวโน้มที่จะเสียโดยสมบูรณ์ หรือสามารถซ่อมแซมได้หรือไม่?
โมดูลที่ทำงานได้อย่างน่าเชื่อถือมาหลายปีแล้วเกิดข้อผิดพลาด อาจเกิดจากการเสื่อมสภาพของส่วนประกอบ (ตัวเก็บประจุ, ตัวควบคุมแรงดันไฟฟ้า) หรือการปนเปื้อนจากสภาพแวดล้อมของเครื่องจักร
ข้อผิดพลาดประเภทนี้มักจะสามารถซ่อมแซมได้ในระดับส่วนประกอบโดยช่างซ่อมที่มีคุณสมบัติ
การซ่อมแซมระดับส่วนประกอบควรค่าแก่การตรวจสอบก่อนสั่งซื้อโมดูลทดแทน โดยเฉพาะอย่างยิ่งหากชิ้นส่วนนั้นหายาก
โมดูลที่ซ่อมแซมแล้วพร้อมการรับประกันจากบริการซ่อมแซมเป็นตัวเลือกที่ใช้งานได้และมักจะคุ้มค่า
คำถามที่ 3: ได้รับโมดูล A20B-2900-0442 ทดแทนจากสต็อกส่วนเกิน ควรประเมินสภาพอย่างไรก่อนติดตั้ง?
ตรวจสอบบอร์ดด้วยสายตาว่ามีความเสียหายทางกายภาพหรือไม่ — ส่วนประกอบที่แตกหัก, บริเวณที่ไหม้, การกัดกร่อน หรือขาขั้วต่อที่เสียหาย
ทดสอบหน้าสัมผัสขั้วต่อเพื่อหาความต่อเนื่อง หากบอร์ดส่วนเกินมาพร้อมใบรับรองการทดสอบ ให้ตรวจสอบ
หากเป็นไปได้ ให้จัดเตรียมการทดสอบการทำงานบนแท่นก่อนติดตั้งในเครื่องจักร
สำหรับเครื่องจักรการผลิตที่สำคัญ บอร์ดที่ผ่านการทดสอบอย่างมืออาชีพและมีการรับประกันจากแหล่งที่รู้จักนั้นคุ้มค่ากับต้นทุนที่สูงกว่าเมื่อเทียบกับสินค้าส่วนเกินที่ไม่ได้ทดสอบ
คำถามที่ 4: มีข้อควรพิจารณาเกี่ยวกับการสำรองข้อมูลก่อนเปลี่ยน A20B-2900-0442 หรือไม่?
ข้อกำหนดในการสำรองข้อมูลขึ้นอยู่กับฟังก์ชันเฉพาะของบอร์ดในคอนโทรลเลอร์
หากบอร์ดเป็นที่เก็บหน่วยความจำ (FROM หรือ SRAM) การสำรองข้อมูลทั้งหมดก่อนถอดออกเป็นสิ่งจำเป็น
หากบอร์ดเป็นอินเทอร์เฟซการทำงานหรือบอร์ดควบคุมที่ไม่มีหน่วยความจำถาวร จะไม่มีการสำรองข้อมูลเฉพาะสำหรับบอร์ดเอง — แม้ว่าการสำรองข้อมูล CNC ทั้งหมดก่อนการทำงานใดๆ กับคอนโทรลเลอร์จะเป็นแนวทางปฏิบัติที่ดีเสมอ
ตรวจสอบเอกสารการบำรุงรักษาของคอนโทรลเลอร์เพื่อยืนยันฟังก์ชันของบอร์ดก่อนกำหนดข้อกำหนดในการสำรองข้อมูล
คำถามที่ 5: ผู้ผลิตเครื่องจักรเลิกกิจการไปแล้ว มีวิธีใดบ้างในการระบุโมดูลทดแทนที่ถูกต้องสำหรับคอนโทรลเลอร์นี้?
คู่มือฮาร์ดแวร์ของคอนโทรลเลอร์ ซึ่งแยกจากเอกสารของผู้ผลิตเครื่องจักร จัดทำโดย FANUC และให้การกำหนดค่าโมดูลที่สมบูรณ์สำหรับคอนโทรลเลอร์แต่ละรุ่น
คู่มือฮาร์ดแวร์ของ FANUC มีจำหน่ายจากผู้จำหน่ายเอกสารอุตสาหกรรมเฉพาะทางและจากฝ่ายบริการของ FANUC
คู่มือจะแสดงรายการว่าโมดูลใดติดตั้งในตำแหน่งใด และแต่ละโมดูลมีฟังก์ชันอะไร
เมื่อยืนยันหมายเลขรุ่นคอนโทรลเลอร์แล้ว สามารถระบุโมดูลที่ถูกต้องสำหรับแต่ละตำแหน่งได้จากคู่มือ
